Як опора зі змінною пружиною покращує стабільність системи трубопроводів?

Короткий зміст статті: A Змінна пружинна опораце механічний опорний пристрій для труб, призначений для перенесення навантажень на труби, одночасно сприймаючи вертикальні переміщення, спричинені тепловим розширенням, звуженням і змінами робочих умов. На відміну від жорстких опор, він дозволяє контролювати зміщення, зберігаючи передбачувану опорну силу. Це робить його особливо корисним для технологічних заводів, електростанцій, нафтопереробних заводів, хімічних установок, систем СПГ та інших промислових трубопроводів. У цьому посібнику пояснюється, як працюють опори зі змінною пружиною, як їх правильно вибрати, які технічні фактори мають найбільше значення та як Tianshun може надати стандартні та індивідуальні рішення для вимогливих систем трубопроводів.

Зміст

• 1. Що таке опора змінної пружини?
• 2. Як працює опора зі змінною пружиною?
• 3. Чому в промислових трубопроводах потрібні опори змінної пружини?
• 4. Які основні компоненти опори змінної пружини?
• 5. Як вибрати опору змінної пружини?
• 6. Змінна опора пружини проти постійної опори пружини
• 7. Де використовуються опори змінної пружини?
• 8. Що слід перевірити під час встановлення?
• 9. Як контроль якості впливає на продуктивність?
• 10. Які спеціальні параметри доступні?
• 11. Які переваги може надати Тяньшунь?
• 12. Часті запитання
• 13. Висновок

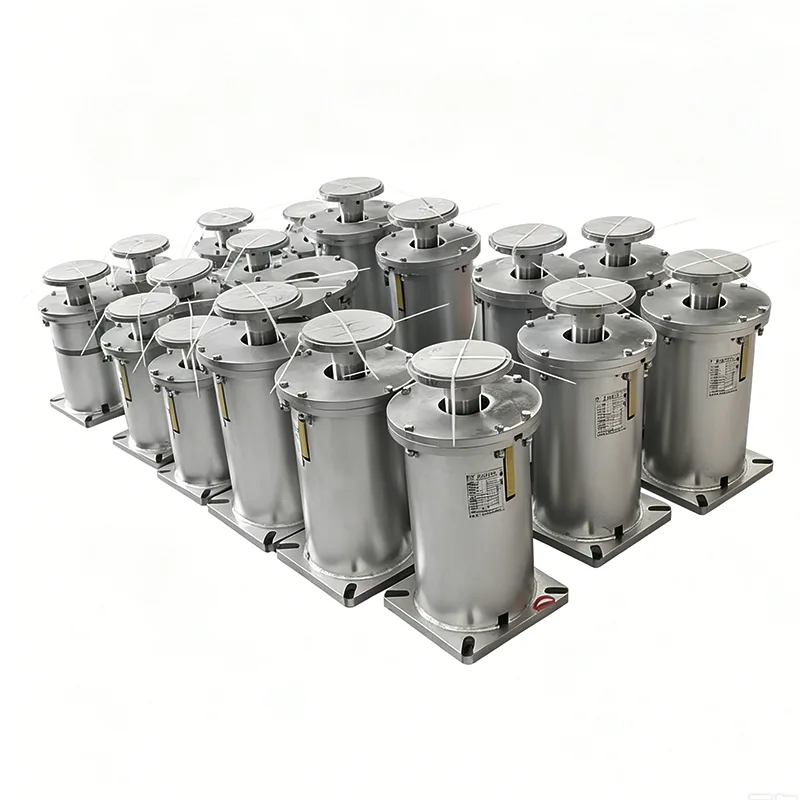

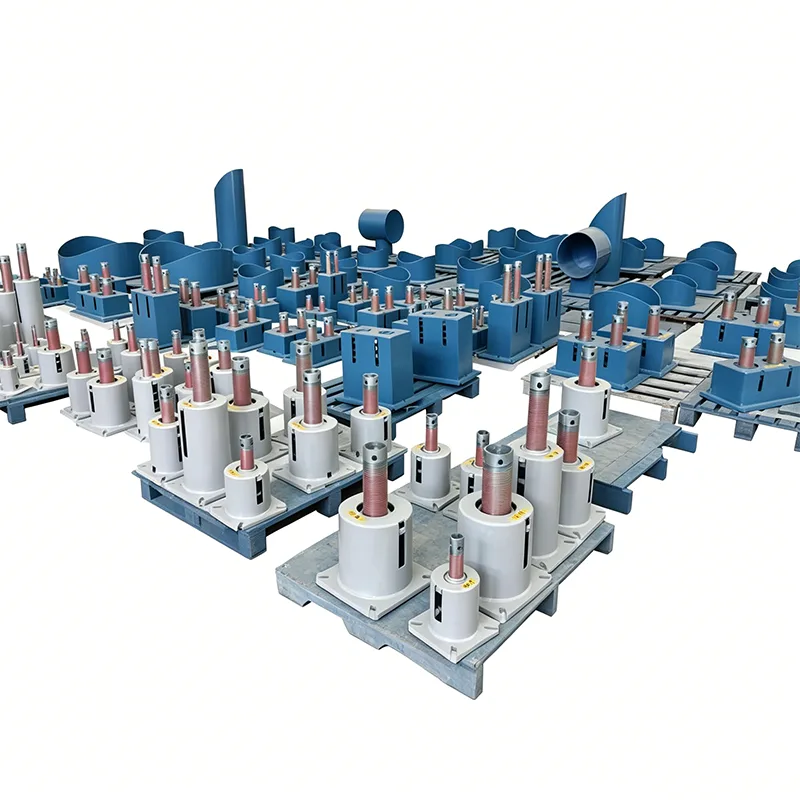

1. Що таке опора змінної пружини?

A Змінна пружинна опораце вузол опори труби, який використовує гвинтову пружину для підтримки ділянки трубопроводу, забезпечуючи при цьому контрольований вертикальний рух. Його зазвичай встановлюють там, де труба не може залишатися на фіксованій висоті, оскільки робочі температури спричиняють розширення або звуження лінії.

У звичайній жорсткій опорі опорна точка залишається по суті фіксованою. Це може стати проблемою, коли гаряча труба розширюється. Труба може намагатися рухатися вгору або вниз, тоді як жорстка опора чинить опір цьому руху. Результуюча взаємодія може збільшити навантаження, що передаються на трубу, під’єднане обладнання, патрубки, елементи конструкції та інші опорні точки.

Механізм змінної пружини забезпечує більш гнучке рішення. Коли опорна труба рухається вертикально, пружина стискається або розтягується. Тому її опорна сила змінюється відповідно до характеристик навантаження-прогину пружини.

Мета полягає не в усуненні руху. Натомість мета полягає в тому, щобпідтримувати трубу, дозволяючи розрахунковому руху відбуватися контрольованим чином.

Тяньшунь виробляє опори зі змінною пружиною для промислових трубопровідних систем і може надавати конфігурації на основі навантаження, ходу, простору для встановлення, вимог до з’єднання, умов навколишнього середовища та специфікацій проекту.

2. Як працює опора зі змінною пружиною?

Принцип роботи заснований на залежності між навантаженням пружини та вертикальним переміщенням. Коли труба холодна, опора має задане початкове або холодне навантаження. Коли система досягає своєї робочої температури, труба може рухатися вертикально, змінюючи стиснення пружини і, отже, її опорну силу.

Наприклад, паропровід під час нагрівання може підніматися вгору. Якщо змінна опора пружини розташована під цією лінією, пружина може стискатися, коли труба рухається вгору. Опора продовжує нести вагу труби, але сила на опорі змінюється, коли пружина рухається через свій робочий діапазон.

Концептуально цю поведінку можна представити:

Зміна пружинного навантаження = швидкість пружини × вертикальний рух

Фактичний вибір повинен враховувати повний аналіз напруги в трубопроводі, а не покладатися лише на простий розрахунок. Розмір пружини, гаряче навантаження, холодне навантаження, доступний хід, напрямок руху та допустима зміна навантаження – все це потрібно оцінювати разом.

Для багатьох промислових систем допустима контрольована зміна опорного навантаження. У таких ситуаціях конструкція змінної пружини може забезпечити економічну та технічно відповідну альтернативу постійній опорі пружини.

3. Чому в промислових трубопроводах потрібні опори змінної пружини?

Промислові трубопроводи рідко статичні. Зміни температури, зміни тиску, цикли запуску та зупинки, умови рідини та варіації процесу можуть впливати на положення труби та опорні навантаження.

Без відповідного гнучкого механізму підтримки надмірне обмеження може призвести до кількох проблем:

• Вищі вторинні напруги в трубопроводах.
• Надмірні навантаження на форсунки обладнання.
• Несподівана реакція підтримки.
• Викривлення навколо трубних з'єднань.
• Підвищена вібрація або рух у вразливих місцях.
• Складнощі з дотриманням заданої висоти труби.
• Додаткове навантаження на опорні елементи конструкції.
• Проблеми з введенням в експлуатацію, викликані неправильними налаштуваннями підтримки.

Змінна пружинна опора частково вирішує цю проблему, забезпечуючи опорну силу, яка змінюється під час руху труби.

Це особливо важливо навколо довгих гарячих ліній, вертикальних стояків, з’єднань обладнання, парових систем, вихлопних трубопроводів, технологічних ліній та інших місць, де вертикальне теплове зміщення не може бути ефективно витримано за допомогою жорстких опор.

4. Які основні компоненти опори змінної пружини?

Хоча точна конструкція змінюється залежно від конфігурації, типова опора змінної пружини містить кілька важливих елементів.

Особливо важлива сама весна. Його матеріал, термічна обробка, точність виготовлення, попереднє налаштування та випробування навантаженням безпосередньо впливають на надійність готової опори.

Тяньшунь використовує пружинні матеріали, такі як 60Si2MnA або 50CrVA, для відповідних конструкцій і може конфігурувати корпус і з’єднувальні компоненти відповідно до робочого середовища та вимог проекту.

5. Як вибрати опору змінної пружини?

Правильний вибір починається з точних інженерних даних. Вибору опори просто відповідно до діаметра труби недостатньо, оскільки пружинна опора в першу чергу реагує на навантаження та рух, а не на розмір труби.

До важливих параметрів вибору відносяться:

1. Робоче або гаряче навантаження:Навантаження, яке несе опора в нормальних умовах експлуатації.
2. Холодне навантаження:Навантаження або налаштування, пов’язані з умовою встановлення.
3. Вертикальний рух:Очікуване переміщення та його напрямок.
4. Норма пружини:Зв'язок між рухом і зміною опорної сили.
5. Допустима варіація навантаження:Максимальна зміна опорної сили, дозволена аналізом трубопроводу.
6. Доступне місце для установки:Діаметр і висота корпусу повинні відповідати фактичній конструкції.
7. Схема підключення:Опора може потребувати певного верхнього, нижнього, різьбового або фланцевого з’єднання.
8. Операційне середовище:Температура, вологість, корозійна атмосфера, зовнішній вплив та інші умови на місці можуть впливати на вибір матеріалу та покриття.

Найбезпечнішим підходом є вибір опори з аналізу напруги труби та креслення опори. Tianshun може переглянути інформацію про гаряче та холодне навантаження, рух і розміри, перш ніж рекомендувати відповідну серію пружин.

6. Змінна опора пружини проти постійної опори пружини

Змінні та постійні пружинні опори вирішують споріднені, але різні інженерні проблеми. Основна відмінність полягає в тому, наскільки змінюється опорна сила під час руху труби.

Рішення завжди має базуватися на інженерних вимогах. Постійну пружину не слід автоматично вважати кращою. Якщо розрахована варіація опорного навантаження є прийнятною, змінна пружинна опора може забезпечити необхідну здатність переміщення без непотрібних ускладнень.

7. Де використовуються опори змінної пружини?

Опори змінної пружини широко використовуються на промислових об’єктах, де трубопроводи зазнають значних вертикальних зміщень.

• Теплові електростанції:Пар, живильна вода, котел і допоміжні трубопроводи.
• Електростанції парогазового циклу:Системи трубопроводів високої температури та високого тиску.
• НПЗ:Технологічні лінії, інженерні системи та трубопроводи, підключені до обладнання.
• Нафтохімічні заводи:Трубопроводи гарячого процесу та складні трубні стелажі.
• Хімічні підприємства:Лінії піддаються впливу температурних перепадів і корозійної атмосфери.
• Потужності СПГ:Трубопровідні системи, що вимагають ретельно контрольованого руху та підтримки.
• Металургійні заводи:Високотемпературні технологічні та інженерні трубопроводи.
• Промислові інженерні системи:Лінії пара, конденсату, охолоджувальної води та інші.

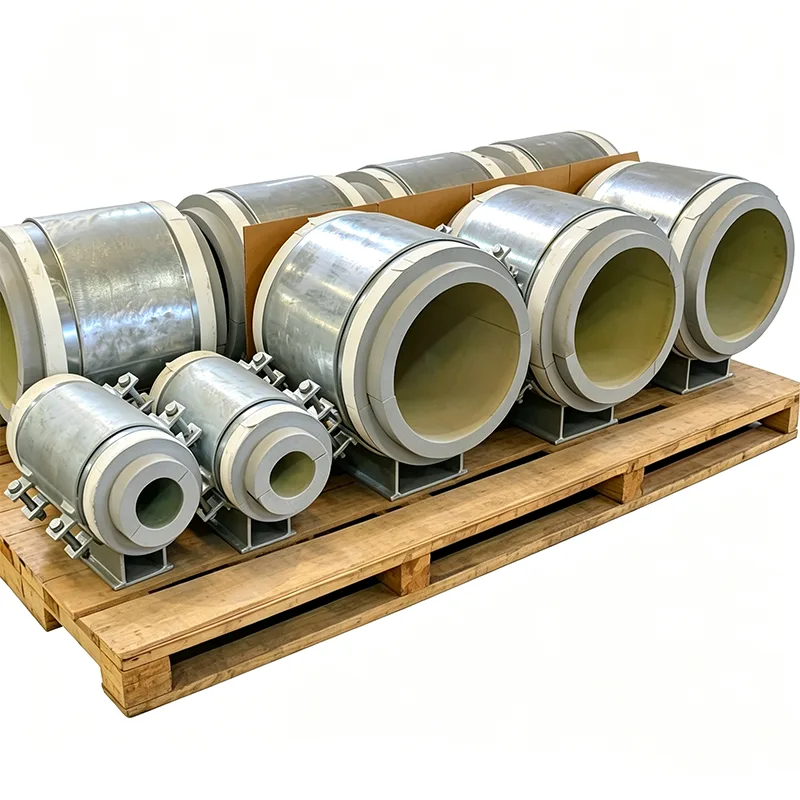

Для холодних або ізольованих трубопроводів пружинна опора також може бути інтегрована в більш широку опорну систему, призначену для захисту ізоляції та підтримки необхідних теплових характеристик.

8. Що слід перевірити під час встановлення?

Навіть належним чином виготовлена ​​опора зі змінною пружиною може працювати погано, якщо її неправильно встановити або відрегулювати. Тому установку слід розглядати як контрольовану технікою діяльність, а не просто завдання механічного монтажу.

Перед встановленням перевірте:

• Модель опори та номер бирки відповідають затвердженому кресленню.
• Розмір пружини відповідає заданому діапазону навантажень.
• Холодна установка правильна.
• Напрямок руху відповідає руху трубопроводу.
• Опора має достатній зазор протягом усього робочого ходу.
• Кріплення конструкції витримують розрахункові навантаження.
• Тимчасові транспортувальні замки або обмеження обробляються відповідно до інструкцій виробника.
• Індикатор ходу видно і правильно розташований.

Однією з поширених польових проблем є недостатній просвіт. Опора може підходити, коли труба холодна, але заважати сусідній сталевій конструкції після термічного руху. Перевірка повної зони руху перед встановленням може запобігти дорогим модифікаціям сайту.

Зовнішнє встановлення також вимагає відповідного захисту від корозії. Залежно від навколишнього середовища можна розглядати пофарбовану вуглецеву сталь, гарячеоцинковані компоненти, фурнітуру з нержавіючої сталі або спеціальні системи покриття.

9. Як контроль якості впливає на продуктивність?

Ресорна опора - це несучий механічний компонент. Таким чином, послідовність виробництва має значення, оскільки невеликі відмінності в характеристиках пружини або налаштуваннях складання можуть вплинути на фактичну реакцію опори.

Надійний виробничий процес повинен включати:

1. Вхідна перевірка матеріалів.
2. Ресорний матеріал і перевірка розмірів.
3. При необхідності контрольована термічна обробка.
4. Попереднє налаштування та стабілізація пружини.
5. Перевірка розмірів виготовлених компонентів.
6. Перевірка складання.
7. Налаштування холодного навантаження.
8. Тестування повного навантаження.
9. Перевірка індикатора подорожі.
10. Підсумкова документація та відстеження.

Компанія Tianshun заявляє, що її опори зі змінною пружиною проходять випробування на навантаження перед відправкою, причому тестування охоплює певні умови навантаження та хід пружини. Тестова документація може бути надана для відповідних замовлень, тоді як стороння перевірка також може бути організована, якщо цього вимагає проект.

Для експортних проектів замовники повинні уточнити необхідні сертифікати матеріалів, плани перевірок, вимоги до покриття, допуски на розміри та відповідні стандарти до початку виробництва.

10. Які спеціальні параметри доступні?

Промислові трубопроводи рідко мають одну універсальну конфігурацію. Навіть якщо пружинний механізм стандартизований, навколишня установка може потребувати змін.

Залежно від проекту налаштування можуть включати:

• Нестандартний вертикальний хід.
• Спеціальна висота або діаметр корпусу.
• Індивідуальні розміри підключення.
• Різні конфігурації кріплення.
• Стійке до корозії обладнання.
• Спеціальні захисні покриття.
• Компоненти з нержавіючої сталі для агресивних середовищ.
• Надміцні або подвійні пружини.
• Індивідуальні індикатори подорожей.
• Додаткові функції підйому або монтажу.

Тяньшунь може працювати на основі інженерних креслень, графіків підтримки, даних про напругу в трубах або специфікацій замовника. Надання точної інформації на етапі пропозиції допомагає уникнути конфліктів розмірів і змін на пізній стадії під час виготовлення або встановлення.

11. Які переваги може надати Тяньшунь?

Для промислових покупців цінність змінної пружинної опори виходить за межі самої пружини. Правильний вибір, контроль виробництва, документація та координація доставки впливають на кінцевий результат проекту.

Тяньшунь зосереджується на продуктах підтримки промислових трубопроводів і надає як стандартизовані, так і індивідуальні рішення для підтримки змінної пружини. Асортимент продукції включає різні конфігурації пружинних опор і вантажопідйомності, призначені для різноманітних трубопроводів.

Основні переваги роботи з досвідченим виробником:

• Інженерний вибір:Вибір опори може базуватися на фактичних даних про навантаження та рух, а не лише на діаметрі труби.
• Гнучкі конфігурації:Відповідно до вимог проекту можуть бути застосовані різні способи встановлення.
• Заводське виробництво:Виробництво та випробування проводяться відповідно до контрольованих виробничих процедур.
• Тестування навантаження:Готові опори можна перевірити на відповідність заданим умовам навантаження та руху.
• Налаштування:Можуть бути розглянуті спеціальні розміри, матеріали, покриття та деталі з’єднання.
• Підтримка проекту:Технічну інформацію можна переглянути перед виготовленням, щоб зменшити ризики встановлення.

Запитуючи цінову пропозицію від Tianshun, клієнти можуть підвищити точність вибору, надавши тег підтримки, робоче навантаження, холодне навантаження, вертикальний рух, напрямок руху, висоту встановлення, необхідний стандарт, тип з’єднання, умови навколишнього середовища та доступний простір.

12. Часті запитання

Яке основне призначення опори змінної пружини?

Його основне призначення — підтримувати трубу, забезпечуючи контрольований вертикальний рух. Пружина враховує теплове зміщення, тоді як опорна сила змінюється в межах зазначеного робочого діапазону.

Коли слід використовувати змінну пружинну опору?

Загалом це підходить, коли система трубопроводу відчуває вертикальний рух і результуюча зміна опорного навантаження є прийнятною згідно з аналізом напруги трубопроводу. У критичних місцях з надзвичайно обмеженими змінами навантаження може знадобитися натомість постійна пружина.

Яка інформація потрібна для вибору опори змінної пружини?

Найбільш корисна інформація включає гаряче навантаження, холодне навантаження, вертикальний хід, напрямок руху, розташування опори, монтажні розміри, розташування з’єднань, робочу температуру та застосовні стандарти проекту.

Чи може Tianshun виготовляти індивідуальні опори змінної пружини?

так Tianshun надає індивідуальні конфігурації для таких вимог, як спеціальний шлях, розміри корпусу, підключення, матеріали, покриття та умови встановлення.

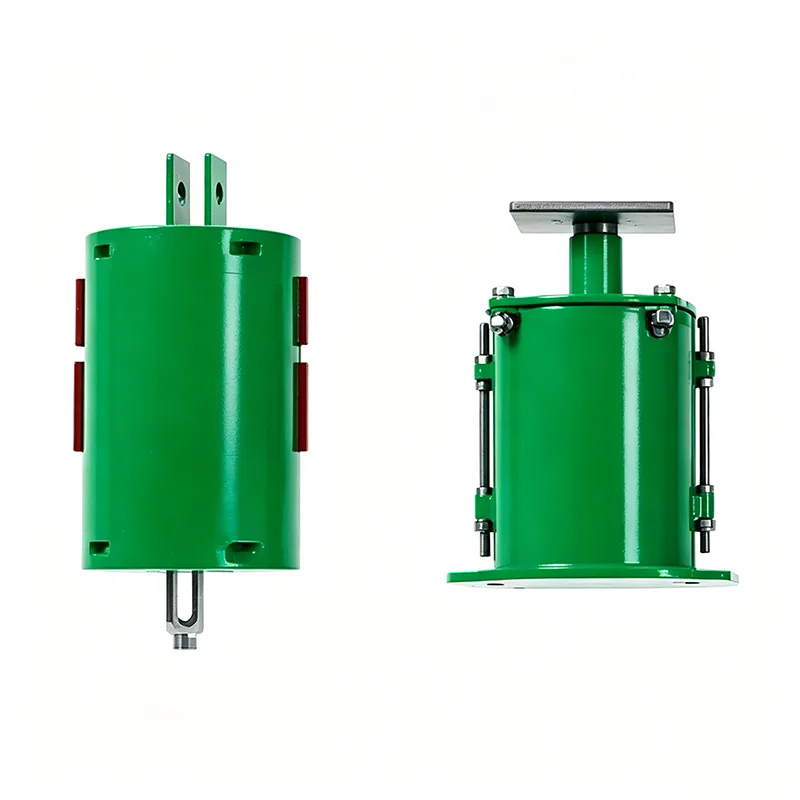

Яка різниця між підвіскою зі змінною пружиною та опорою зі змінною пружиною?

The spring mechanism performs the same basic function, but the installation arrangement differs. Пружинна підвіска зазвичай підвішується до верхньої конструкції, тоді як пружинна опора може бути розташована під або поруч з трубою залежно від конструкції.

Як перевіряється пружинна опора?

Тестування може включати перевірку заданого навантаження в холодному та робочому положеннях, перевірку ходу, підтвердження налаштування пружини та перевірку готової збірки. Точна процедура перевірки залежить від специфікації проекту та вимог закупівлі.

Чи можна використовувати змінні пружинні опори на вулиці?

так Застосування на відкритому повітрі вимагає відповідного розгляду захисту від корозії, систем покриття, дренажу, впливу навколишнього середовища та вибору обладнання. Tianshun can provide suitable surface-treatment options for different operating environments.

Чи може опора зі змінною пружиною замінити опору з жорсткої труби?

Не автоматично. Тип опори повинен бути визначений на основі схеми трубопроводу та аналізу напруги. Змінна пружина підходить там, де потрібна контрольована вертикальна гнучкість; жорсткі опори залишаються придатними там, де рух не потрібний або де обмеження є частиною конструкції.

13. Висновок

A Змінна пружинна опоразабезпечує практичний спосіб керування вертикальним тепловим рухом, зберігаючи надійну опору труби. Дозволяючи пружині змінювати своє стиснення або розтягнення під час руху труби, це може зменшити небажані ефекти, які можуть виникнути, коли термічно активні труби надмірно обмежені.

Однак успішне застосування залежить не лише від вибору пружини з відповідним навантаженням. Слід враховувати гарячі та холодні навантаження, вертикальний хід, напрямок руху, допустиму зміну навантаження, відстань для встановлення, вплив навколишнього середовища, конфігурацію з’єднання, якість виготовлення та вимоги до тестування.

Для електроенергетики, нафтохімії, хімічної обробки, СПГ, нафтопереробних заводів, сталеливарних та інших промислових систем трубопроводів правильна конструкція опори може допомогти покращити механічну стабільність і спростити встановлення та обслуговування.

Тяньшуньнадає рішення для підтримки змінних пружин для стандартних і індивідуальних промислових застосувань. Якщо у вас є креслення опори труби, пружинний графік, дані про навантаження або особливі вимоги до встановлення, надішліть деталі проекту команді Tianshun для технічної оцінки та відповідної конфігурації.Зв'яжіться з намисьогодні, щоб обговорити ваші вимоги до опори змінної пружини та отримати практичне рішення для вашого проекту трубопроводу.
