Як досвідчений виробник опор для трубопроводів,ТяньшуньзабезпечуєПопередньо ізольована опора для ковзання трубрішення, призначені для пристосування до теплового руху, зберігаючи безперервність ізоляції. Ці інтегровані вузли допомагають промисловим проектам зменшити теплові мости, спростити монтаж і підвищити надійність систем ізольованих трубопроводів.
Попередньо ізольована ковзаюча опора для труб поєднує несучу ізоляцію з ковзним інтерфейсом із низьким коефіцієнтом тертя, що дозволяє трубопроводам розширюватися та звужуватися без шкоди для теплового захисту. На відміну від звичайних опор, для яких ізоляцію потрібно розрізати та реконструювати на місці, інтегрована конструкція допомагає підтримувати безперервну ізоляційну оболонку та надійніший пароізоляційний бар’єр. У цій статті пояснюється, як працюють ці опори, які матеріали підходять для різних робочих температур, як вибрати правильну конфігурацію та що інженери повинні враховувати, визначаючи опору для пари, охолодженої води або кріогенної служби.
1. Що таке опора для попередньо ізольованих труб?
2. Як працює система ковзання та ізоляції?
3. Які основні інженерні переваги?
4. Які матеріали підходять для різних температур?
5. Як вибрати правильну опору для труб?
6. Де використовуються попередньо ізольовані опори для труб?
7. Що повинні перевірити покупці перед замовленням?
9. Як Тяньшунь може підтримати ваш проект?

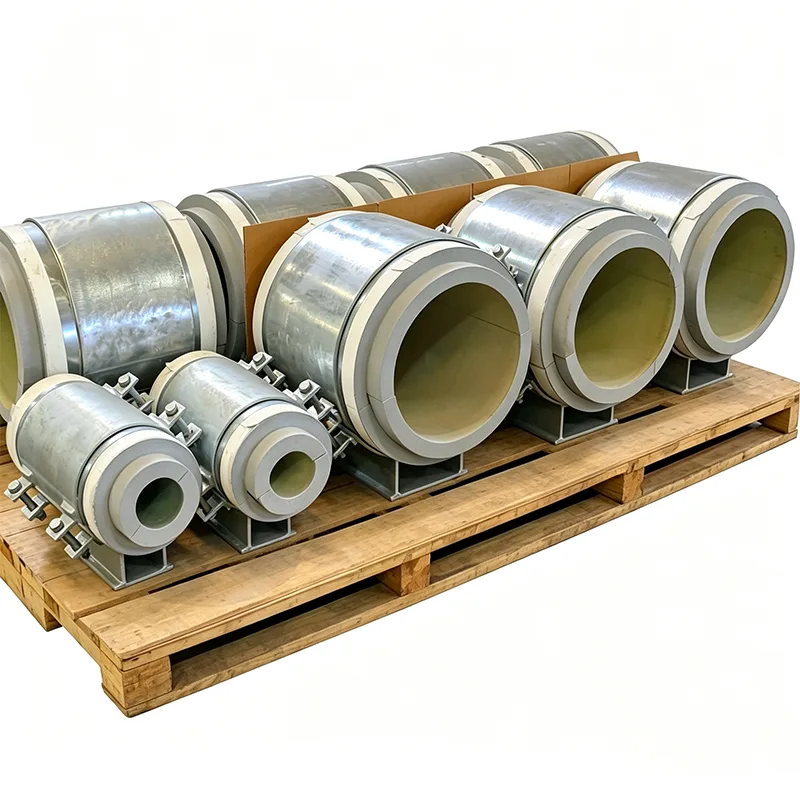

Попередньо ізольована ковзаюча опора труби – це сконструйований компонент, який підтримує ізольований трубопровід, одночасно дозволяючи контрольоване переміщення вздовж його осі. Він інтегрує структурну опору, несучий ізоляційний блок і розсувний інтерфейс у скоординований вузол.
Промислові трубопроводи зазнають змін розмірів у міру підвищення та зниження робочої температури. Парові лінії розширюються під час запуску, труби з охолодженою водою зазнають теплових умов, що відрізняються від навколишнього середовища, а кріогенні трубопроводи значно стискаються під час роботи. Якщо опорна система перешкоджає необхідному переміщенню, можуть розвинутися надмірні зусилля на з’єднаннях труб, насадках обладнання, анкерах та інших конструктивних точках.
Звичайні опори можуть створити ще одну проблему: ізоляція часто переривається в місці розташування опори. Працівникам на місці може знадобитися зрізати ізоляцію навколо металевого башмака та реконструювати захисну оболонку згодом. Погане вирівнювання, стиснута ізоляція або неповне ущільнення можуть знизити теплові характеристики.
Попередньо ізольована розсувна опора вирішує ці проблеми, поєднуючи теплоізоляцію та контрольоване переміщення в одній установці, зібраній на заводі. Конструкція повинна бути узгоджена з навантаженням трубопроводу, температурою, характеристиками ізоляції та очікуваним переміщенням.
Збірка призначена для передачі навантаження труби на несучу конструкцію, зберігаючи механізм ковзання окремо від основної функції ізоляції. Кожен компонент має певне інженерне призначення.
Жорсткий ізоляційний блок витримує навантаження на трубу, одночасно обмежуючи теплообмін між трубою та сталевою конструкцією. Його матеріал, товщина, міцність на стиск і геометрія повинні відповідати розрахунковій температурі та умовам навантаження. Блок слід перевірити на робочі, монтажні та застосовні тестові навантаження.
У типовій конфігурації використовується полірована ковзаюча поверхня з нержавіючої сталі в поєднанні з ковзною накладкою, просоченою PTFE або графітом. Точне розташування залежить від конструкції. Інтерфейс дозволяє осьовий рух, одночасно допомагаючи контролювати тертя та результуючі сили, що передаються на опорну конструкцію.
Необхідний хід ковзання слід визначати з аналізу напруги в трубопроводі. Проектувальники повинні врахувати прогнозоване переміщення, напрямок руху, коефіцієнт тертя, опорні реакції та відповідний припуск для умов проекту.
Для холодних і кріогенних послуг контроль вологості особливо важливий. Інтегрований ущільнювальний фланець може забезпечити певну точку з’єднання для сусідньої ізоляційної оболонки та пароізоляції. Правильна герметизація на місці допомагає обмежити проникнення вологи, яка інакше може погіршити ефективність ізоляції та збільшити ризик корозії.
Ковзний інтерфейс також потребує відповідного захисту від будівельного сміття, води та інших забруднень. Остаточні деталі корпусу та ущільнення повинні бути підтверджені кресленнями, затвердженими виробником.
Інтеграція функцій ізоляції та ковзання може покращити узгодженість монтажу та зменшити типові проблеми в місцях опори труб.
Ці переваги залежать від правильного проектування та встановлення. Ковзна опора не може компенсувати неправильну модель напруги в трубі, недостатню міцність ізоляції, недостатній хід або погано герметичний пароізоляційний бар’єр.
Вибір матеріалу є одним із найважливіших кроків у визначенні попередньо ізольованої опори для труб. Ізоляція повинна витримувати робочу температуру та навантаження на стиснення, зберігаючи прийнятні теплові характеристики. Матеріали для ковзання також повинні бути сумісні з очікуваним навантаженням, рухом, навколишнім середовищем і вимогами до обслуговування.
| застосування | Потенційний ізоляційний матеріал | Розгляд вибору ключів |
|---|---|---|
| Охолоджена вода і розсіл | PIR високої щільності | Теплопровідність, вологостійкість і міцність на стиск |
| Низькотемпературний технологічний трубопровод | PIR або пористе скло | Розрахункова температура, контроль випаровування та несуча здатність |
| Кріогенні трубопроводи | Сітчасте скло | Придатність до екстремально низьких температур і захист від вологи |
| Парові та гарячі технологічні лінії | Силікат кальцію | Температурний рейтинг, механічна міцність і теплові характеристики |
| Спеціалізовані високотемпературні застосування | Утеплювач на основі перліту або мікропористий | Специфічні для проекту температурні межі та поведінка при стисненні |
Як описано на сторінці продукту Tianshun Pre-Insulated Pipe Slide Support, варіанти матеріалів можуть покривати умови експлуатації в діапазоні приблизно від -196°C до +650°C, залежно від обраної ізоляції та конкретної конструкції. Ці кінцеві точки не слід інтерпретувати як універсальний рейтинг для кожної конфігурації.
Інженери повинні підтвердити допустиму робочу температуру, міцність на стиск за проектної температури, товщину ізоляції, межі ковзного матеріалу та сумісність усіх компонентів перед затвердженням остаточної специфікації.
Вибір опори на основі лише номінального діаметра труби може призвести до дорогого перегляду конструкції. Надійна специфікація враховує разом механічні, термічні та монтажні вимоги.
Визначте нормальну робочу температуру, мінімальну та максимальну розрахункові температури, умови тиску та відповідні сценарії запуску та зупинки. Ці фактори впливають на вибір ізоляції та очікуваний рух трубопроводу.
Надайте робочу вагу труби, вагу рідини, вагу ізоляції та облицювання, відповідні динамічні навантаження та відповідні навантаження при гідровипробуваннях. Ізоляційний блок необхідно перевіряти на відповідність основному варіанту навантаження, а не лише на нормальну робочу вагу.
Використовуйте схвалений аналіз напруги трубопроводу, щоб визначити очікуваний рух у місці опори. Підтвердьте напрямок руху, розрахункове зміщення, розміри ковзної поверхні та необхідний зазор.
Вкажіть зовнішній діаметр труби, ізоляційний матеріал, товщину ізоляції та вимоги до пароізоляції. Геометрія опори повинна вирівнюватися з сусідньою системою ізоляції та уникати створення проміжків або вразливих ущільнювальних переходів.
Визначте, чи потрібна опора стандартної ковзної конфігурації, бічних направляючих пластин або інших обмежувачів для конкретного проекту. Спрямовані опори можуть дозволяти осьовий рух, обмежуючи бічний зсув, але місця обмеження повинні узгоджуватися із загальним проектом напруги трубопроводу.
Щоб отримати ширший огляд конфігурацій опор, перегляньте асортимент промислових опор для труб Tianshun і узгодьте обрану опору з повним графіком підтримки проекту.
Ці опори особливо корисні, коли трубопровід потребує як теплового захисту, так і контрольованого руху. Загальні програми включають:
Розглянемо трубопровід охолодженої води, встановлений у вологій промисловій будівлі. Якщо звичайна сталева опора перериває ізоляцію, навколо опори може утворитися конденсат, що потенційно може сприяти корозії та погіршенню ізоляції. Правильно підібрана попередньо ізольована ковзаюча опора може зменшити цей тепловий місток, дозволяючи трубі рухатися за проектом.
Фактичний результат залежить від технічних характеристик ізоляції, опорних навантажень, умов навколишнього середовища, якості монтажу та безперервності всієї системи пароізоляції.
Для проектних груп із закупівель повний технічний запит допомагає виробникам підготувати точнішу пропозицію та зменшує ризик прогалин у специфікаціях.
Перш ніж запитувати пропозицію, підготуйте таку інформацію:
Попросіть виробника підтвердити припущення щодо конструкції, допустимі навантаження, ізоляційні властивості, хід ковзання та деталі інтерфейсу. За потреби організуйте перевірку третьою стороною або тестування під наглядом як окрему визначену проектну послугу.
Фабрична інспекція та документація можуть покращити відстеження, але покупці повинні розрізняти внутрішні перевірки якості та випробування, які виконує незалежна акредитована третя сторона. Перед початком виробництва необхідно узгодити обсяг перевірки.
Стандартний башмак труби в основному підтримує трубопровід і може потребувати розрізання та реконструкції ізоляції навколо нього. Попередньо ізольована трубна ковзаюча опора об’єднує несучий ізоляційний блок і ковзний інтерфейс, допомагаючи зберегти теплоізоляцію, пристосовуючись до певного руху.
Робочий діапазон залежить від ізоляційного матеріалу та повної комплектації. Tianshun перераховує параметри від приблизно -196°C для відповідних кріогенних конфігурацій до +650°C для відповідної високотемпературної ізоляції. Фактичний допустимий діапазон повинен бути підтверджений для вибраних матеріалів, навантажень і умов експлуатації.
Необхідний хід визначається за допомогою аналізу напруги в трубопроводі з урахуванням теплового розширення або звуження, розташування опори, напрямку руху та відповідних сценаріїв роботи. Поверхня ковзання повинна забезпечувати достатній хід без досягнення своїх механічних меж.
так Направляючі пластини можуть бути включені у відповідні конфігурації, щоб дозволити осьовий рух при стримуванні бічного зміщення. Розташування напрямних і зазори повинні узгоджуватися з аналізом напруги трубопроводу та проектом опори.
Залежно від узгодженого обсягу постачання, документація може включати сертифікати сталевих матеріалів, таблиці даних ізоляційних матеріалів, інформацію про випробування тертя ковзання, звіти про перевірку розмірів і відповідні записи заводських перевірок. Підтвердьте необхідні стандарти, відстежуваність і будь-які вимоги щодо тестування третьої сторони в специфікації закупівлі.
Надійна попередньо ізольована опора для ковзання труб повинна збалансувати структурне навантаження, теплоізоляцію, ковзання та захист від вологи. Розгляд цих вимог як єдиного скоординованого проекту допомагає зменшити невизначеність встановлення та підтримує довгострокову надійність трубопроводу.
Тяньшунь виробляє опорні продукти для трубопроводів на своєму заводі в Янчжоу з 2012 року та постачає рішення для промислових трубопроводів, включаючи пар, охолоджену воду та кріогенні послуги. Переглядаючи розміри труб, вимоги до ізоляції, проектні навантаження та дані про переміщення, команда інженерів може допомогти визначити відповідну конфігурацію опори та уточнити документацію, необхідну для вашого проекту.
Якщо ви шукаєте індивідуальнийПопередньо ізольована опора для ковзання трубдля нової установки або модернізації існуючого трубопроводу підготуйте графік підтримки труб, специфікації ізоляції та дані аналізу напруги, перш ніж запитувати пропозицію. Відвідайте сторінку продукту Tianshun, щоб переглянути доступний підхід до дизайну тазв'яжіться з намищоб обговорити ваші технічні вимоги, варіанти матеріалів, обсяг перевірки та потреби в реалізації проекту.
