Підтримка пружинної вішалкивідіграє вирішальну роль у контролі ваги труб, теплового руху та вібрації у складних промислових системах трубопроводів. Tianshun пропонує розроблені рішення для пружинних підвісок із навантаженням від 10 Н до 100 000 Н і можливостями переміщення до 200 мм, підтримуючи застосування в енергетичних, нафтохімічних, СПГ, нафтопереробних, опалювальних, фармацевтичних і харчових підприємствах.
Правильно підібрана пружинна підвісна опора дозволяє системі трубопроводів безпечно рухатися при зміні робочої температури, зберігаючи контрольовану вертикальну опору. На відміну від жорстких підвісок, системи на основі пружини можуть пристосовуватися до теплового розширення та звуження, ефективніше розподіляти навантаження та допомагати зменшити напругу, що передається на труби та підключене обладнання. Tianshun виготовляє вузли пружинних підвісок, використовуючи такі пружинні сталі, як 60Si2MnA та 50CrVA, з опціями для корпусів із вуглецевої сталі, захисних покриттів, індивідуальних з’єднань, а також вимог до навантаження та переміщення для конкретного проекту. Розуміння структури, принципу роботи, специфікацій, вимог до випробувань та умов застосування є важливим при виборі опори для промислового трубопроводу.
Зміст
Що таке опора для пружинної вішалки?
Як працює опора для пружинної вішалки?
Які основні переваги продуктивності?
Які технічні параметри повинні перевіряти інженери?
Де використовуються опори для пружинних вішалок?
Змінна проти постійної пружинної підтримки
Як перевіряються опори пружинних вішалок?
Як вибрати правильну підтримку?
Отримайте індивідуальне рішення для пружинної вішалки
Що таке опора для пружинної вішалки?

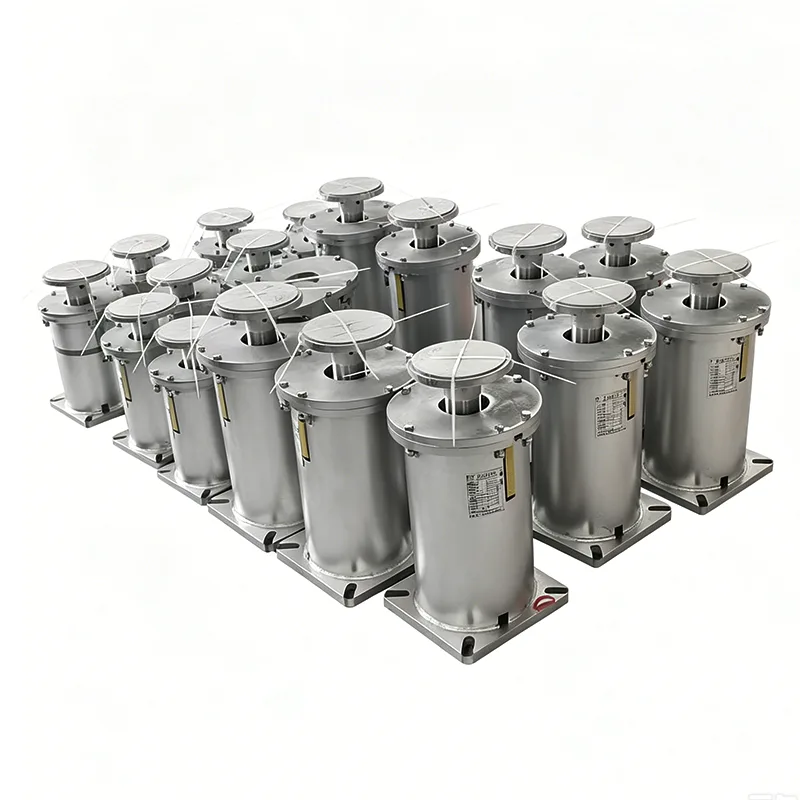

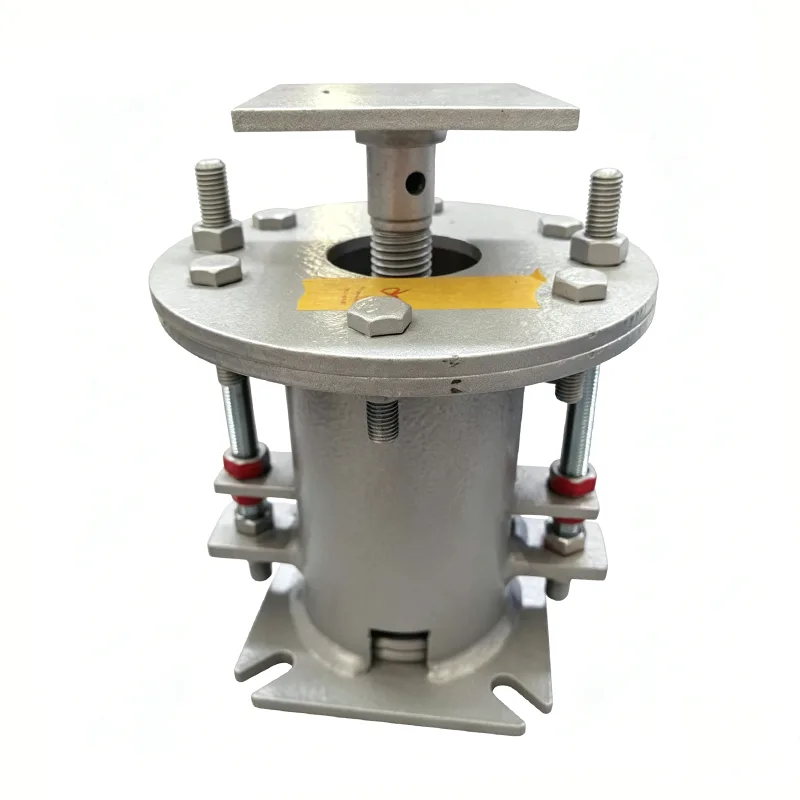

Пружинна підвісна опора — це механічна опора для трубопроводу, призначена для перенесення ваги трубопроводу, забезпечуючи контрольований вертикальний рух. Він використовує пружну поведінку пружини для адаптації до руху, викликаного змінами температури, робочими навантаженнями та іншими умовами експлуатації.
Коли технологічна труба нагрівається, вона може розширюватися та рухатися з холодного положення. При охолодженні труба стискається. Жорстка опора може обмежити цей рух і потенційно створити додаткове навантаження на трубу. Правильно сконструйований пружинний підвіс забезпечує опорну силу, одночасно дозволяючи трубі рухатися в межах передбаченого діапазону ходу.
Це робить опори на основі пружини особливо корисними для паропроводів, високотемпературних технологічних трубопроводів, систем виробництва електроенергії, нафтохімічних підприємств, нафтопереробних заводів та інших установок, де теплове зміщення необхідно враховувати під час проектування напруги в трубі.
Для інженерів-проектувальників опору не слід вибирати просто за номінальним розміром труби. Необхідно оцінити робоче навантаження, гаряче та холодне навантаження, очікуваний рух, напрямок установки, температуру, розміри підключення та відповідні стандарти проектування.
Як працює опора для пружинної вішалки?
Основний принцип роботи простий: пружинний вузол створює контрольовану опорну силу, одночасно дозволяючи вертикальне зміщення труби.
- Навантаження на трубу передається:Підвіс передає частину ваги і робочого навантаження труби на несучу конструкцію.
- Зміна температури викликає рух:Коли трубопровід нагрівається або охолоджується, теплове розширення або звуження викликає вертикальний рух.
- Весна відповідає:Пружина стискається або розтягується відповідно до напрямку та величини руху.
- Рух залишається під контролем:Опора пристосовується до проектного зміщення замість того, щоб змушувати трубу займати фіксоване положення.
- Навантаження розподіляється:Правильний вибір опори допомагає запобігти надмірному локальному навантаженню на опори труб і підключене обладнання.
У практичній конструкції трубопроводу пружинний підвіс працює як частина більшої опорної системи. Трубні башмаки, жорсткі опори, напрямні, анкери та інші компоненти можуть використовуватися разом відповідно до аналізу напруги трубопроводу та вимог проекту.
Які основні компоненти?
Надійність пружинної вішалки залежить від взаємодії її пружинного вузла, корпусу, механізму регулювання та з’єднувального обладнання. Типова конфігурація включає такі компоненти:
| компонент | Основна функція | Типовий матеріал або функція |
|---|---|---|
| Весняна збірка | Забезпечує контрольовану опорну силу та забезпечує рух | Пружинна сталь 60Si2MnA або 50CrVA |
| житло | Захищає та позиціонує пружинний вузол | Вуглецева сталь Q235B або Q345B |
| Регулювальний гвинт | Дозволяє регулювати навантаження та висоту під час монтажу | Сталева конструкція для конкретного проекту |
| Вішалка та аксесуари | З’єднує опору з трубопроводом і конструкцією | Підібрано відповідно до вимог проекту |
| Індикатор переміщення | Показує фактичне положення руху | Чітко видима відкалібрована індикація |
Якщо стандартні конфігурації не відповідають умовам установки, розміри підключення та аксесуари можна налаштувати. Це особливо важливо для проектів модернізації або складних трубних стійок, де доступний простір для встановлення обмежений.
Які основні переваги продуктивності?
Компенсація теплового руху
Основною перевагою є можливість пристосування до вертикального руху труби, спричиненого змінами температури. Стандартні конструкції пружинних підвісок Tianshun можуть забезпечувати параметри номінального переміщення 50, 80, 120, 150 і 200 мм, залежно від обраної конфігурації.
Підтримка контрольованого навантаження
Промислові трубопроводи можуть стати значно важчими під час експлуатації через технологічні рідини, ізоляцію та зміну умов експлуатації. Правильно підібраний пружинний вузол допомагає підтримувати контрольовану підтримку протягом усього робочого циклу.
Знижена передача вібрації
Пружинні пристрої можуть допомогти зменшити пряму передачу вібрації труби на елементи конструкції. Це може бути корисним для обертового обладнання, парових систем, технологічного обладнання та інших установок, де важливий контроль вібрації.
Гнучкість встановлення
Механізми регулювання дозволяють монтажникам точно регулювати положення опори та навантаження під час встановлення. Це може спростити вирівнювання поля порівняно з повністю жорсткою опорою.
Можливість адаптації до різних проектів
Пружинні підвіски можуть бути сконструйовані відповідно до різних навантажень, вимог до пересування, матеріалів, типів з’єднань та умов навколишнього середовища. Tianshun також надає індивідуальні рішення для спеціальних вимог до навантаження, робочого об’єму, температури та з’єднання.
Які технічні параметри повинні перевіряти інженери?
Перш ніж замовляти пружинну підвіску, інженери повинні визначити реальні умови експлуатації, а не підбирати агрегат лише за діаметром труби. Особливо важливі такі характеристики:
| Параметр | Базовий хребет Тяньшунь | Чому це важливо |
|---|---|---|
| Робоче навантаження | 10 Н–100 000 Н | Визначає необхідну опорну потужність |
| Номінальний об'єм | 50–200 мм | Має враховувати очікуваний рух труби |
| Робоча температура | -20°C до +450°C | Впливає на вибір матеріалу та пружини |
| Пружинний матеріал | 60Si2MnA / 50CrVA | Підтримує механічні та втомні характеристики |
| Матеріал корпусу | Q235B / Q345B | Забезпечує структурний захист і підтримку |
| Обробка поверхні | Епоксидне покриття, збагачене цинком / гаряче цинкування | Покращує захист від корозії |
| Застосовні стандарти | ANSI/HG 20644, GB/T 17116, DIN 2545 | Допомагає узгодити продукт зі специфікаціями проекту |
Для міжнародних проектів EPC інженери також можуть вказати специфічні для проекту стандарти, сертифікати матеріалів, вимоги до інспекції або сторонні спостереження. Ці вимоги мають бути підтверджені перед початком виробництва.
Де використовуються опори для пружинних вішалок?
Пружинні опори підходять для промислових трубопроводів, де опора навантаження повинна співіснувати з контрольованим тепловим рухом. Загальні програми включають:
- Паро-водопроводи ТЕС
- Системи допоміжних трубопроводів атомної електростанції
- Нафтохімічні технологічні трубопроводи
- Нафтопереробна піч і трубопроводи колони
- LNG і LPG термінальні трубопроводи
- Міські мережі центрального опалення
- Фармацевтичний технологічний трубопровод
- Труби санітарно-технічні для харчової промисловості
- Паропровід високої температури і високого тиску
Для хімічних і нафтохімічних підприємств захист поверхні та вибір матеріалу можуть бути особливо важливими, оскільки опора може піддаватися впливу вологи, корозійної атмосфери або високих робочих температур.
Змінна проти постійної пружинної підтримки: у чому різниця?
Одне з найважливіших рішень при проектуванні опори трубопроводу полягає в тому, чи потрібна програма зі змінною чи постійною конфігурацією пружини.
| Порівняння | Змінна пружинна опора | Постійна весняна підтримка |
|---|---|---|
| Підтримуюча сила | Змінюється в міру руху пружини | Розроблений, щоб залишатися приблизно постійним |
| Типове використання | Помірний термічний рух | Великі переміщення або жорсткі вимоги до зміни навантаження |
| Розгляд дизайну | Допустима варіація навантаження | Постійність навантаження протягом усього шляху |
| Типове застосування | Загальні технологічні та інженерні трубопроводи | Головна пара та підключення чутливого обладнання |
Змінна пружинна опора може бути доцільною, якщо зміна опорної сили залишається прийнятною в межах розрахунку напруги трубопроводу. Постійну пружину можна розглядати, якщо підключене обладнання має більш жорсткі допустимі зміни навантаження або де очікується значний вертикальний хід.
Правильний вибір повинен базуватися на аналізі напруги трубопроводу проекту, умовах гарячого та холодного навантаження, напрямку руху та обмеженнях сопел обладнання.
Як перевіряються опори пружинних вішалок?
Гарантія якості особливо важлива, оскільки пружинна вішалка є несучою складовою. Випробування мають перевіряти не лише зовнішні розміри, але й стан матеріалу, продуктивність пружини, поведінку під навантаженням і захисне покриття.
Типова діяльність з перевірки та тестування включає:
- Візуальний і розмірний контроль
- Позитивна ідентифікація матеріалу (PMI), якщо потрібно
- Випробування на твердість
- Тестування магнітними порошками або випробування проникаючими рідинами, де це можливо
- Випробування пружинного навантаження
- Перевірка кривої навантаження-переміщення
- Перевірка товщини покриття
- Остаточна перевірка складання
Для відповідних замовлень можуть бути надані звіти про заводські випробування та звіти про випробування матеріалів. Для проектів, які вимагають додаткової перевірки, перевірка третьою стороною, випробування під наглядом, випробування матеріалів, зварювання НК або інспекція перед транспортуванням також можуть бути організовані відповідно до вимог контракту.
Як вибрати правильну пружинну опору для вішалок?
Правильний вибір починається з інженерних даних. Корисний пакет специфікацій повинен містити таку інформацію:
- Розмір і конфігурація труби
- Діючі та встановлені навантаження
- Умови гарячого та холодного навантаження
- Очікуване вертикальне зміщення
- Напрямок руху
- Робоча і розрахункова температура
- Необхідна схема кріплення
- Приєднувальні розміри
- Вимоги до матеріалів і покриття
- Застосовні стандарти проектування та перевірки
Для складних систем надання ізометричної напруги трубопроводу або відповідного графіка підтримки може значно підвищити точність вибору підвіски. Потім інженери можуть оцінити, чи підходить змінна пружина, постійна пружина чи інша опорна система.
Якщо стандартні розміри не підходять, індивідуальні рішення для пружинних підвісок можуть включати спеціальні вантажопідйомності, нестандартні з’єднання, індивідуальні розміри установки, корозійно-стійкі матеріали та конструкції для середовища з високою або низькою температурою.
Поширені запитання про підтримку пружинних вішалок
1. Яке основне призначення опори для пружинної вішалки?
Його основне призначення — підтримувати навантаження на трубопровід, одночасно дозволяючи контрольоване вертикальне переміщення, викликане тепловим розширенням і звуженням. Це також може допомогти зменшити передачу вібрації та підтримувати більш стабільний стан опори під час роботи.
2. Який діапазон навантажень можуть витримати опори для пружинних вішалок Tianshun?
Згаданий стандартний діапазон продуктів охоплює робочі навантаження від 10 Н до 100 000 Н. Фактичний вибір залежить від умов експлуатації труби, вимог до навантаження, ходу та проектних даних.
3. Яке переміщення може вмістити пружинна вішалка?
Стандартні номінальні варіанти переміщення включають 50 мм, 80 мм, 120 мм, 150 мм і 200 мм. Індивідуальні вимоги до руху можна оцінити відповідно до фактичного руху трубопроводу.
4. Які матеріали зазвичай використовуються для складання пружин?
Звичайні пружинні матеріали включають 60Si2MnA та 50CrVA. Матеріали корпусу можуть включати вуглецеву сталь Q235B і Q345B, а для обробки поверхні можуть використовуватися епоксидні покриття, збагачені цинком, або гаряче цинкування.
5. Коли слід розглядати постійну пружинну опору?
Постійну пружинну опору можна розглядати, коли трубопровід відчуває значне вертикальне переміщення або коли підключене обладнання потребує опорної сили, щоб залишатися приблизно незмінною протягом усього проектованого шляху. Остаточний вибір повинен здійснюватися відповідно до аналізу напруги трубопроводу та вимог проекту.
6. Чи можна налаштувати опори для пружинних вішалок?
так Налаштування може охоплювати вимоги до навантаження та переміщення, вибір матеріалу, типи з’єднань, монтажні розміри, умови навколишнього середовища та інші вимоги, пов’язані з проектом.
Отримайте індивідуальне рішення для пружинної вішалки
Надійна система підтримки пружини починається з точних інженерних даних, відповідного вибору матеріалів, контрольованого виробництва та задокументованих випробувань. Tianshun поєднує досвід виробництва пружинних опор із індивідуальними інженерними послугами для промислових трубопроводів. Якщо ви плануєте енергетичний, нафтохімічний, нафтопереробний завод, СПГ, опалювальний, фармацевтичний або інший проект трубопроводів, поділіться своїми вимогами до навантаження, об’єму, температури, з’єднання та кількості з командою інженерів. Дізнайтеся більше про підтримку пружинних вішалок Tianshun абозв'яжіться з намидля рекомендації щодо конкретного проекту та пропозиції.
