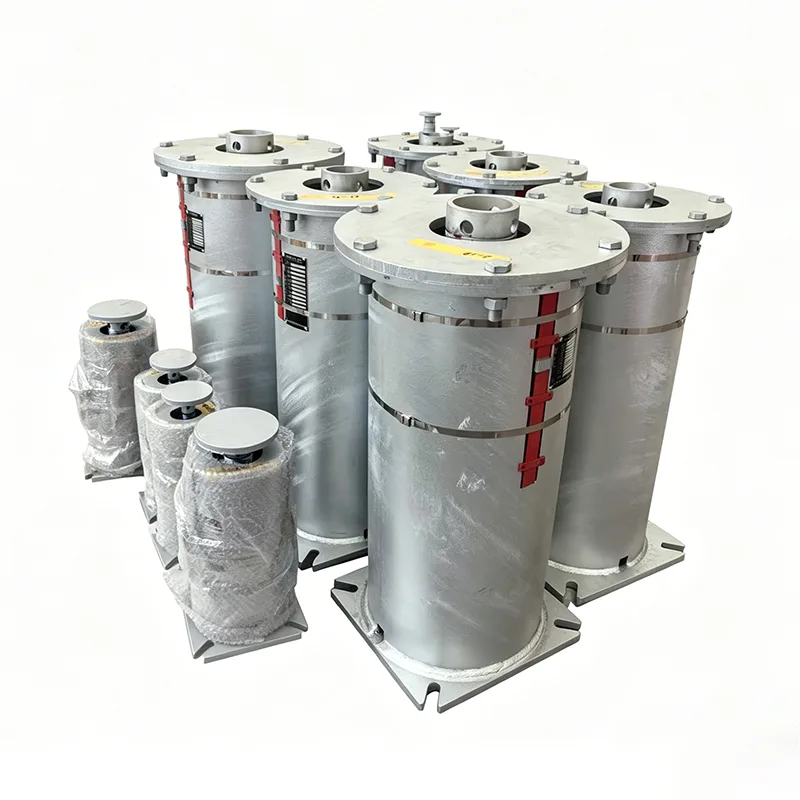

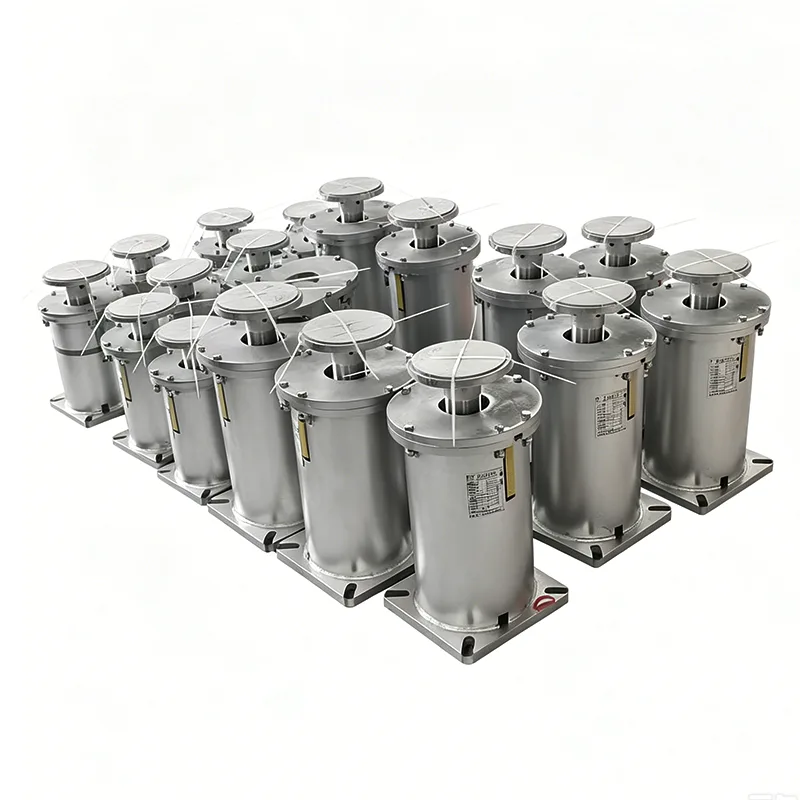

Не кожна труба потребує постійної опорної сили. Насправді більшість ліній, з якими ми маємо справу — технологічні трубопроводи, колектори інженерних комунікацій, лінії охолоджувальної води — працюють чудово зі змінною опорою пружини. наТяньшунь, ми постачаємо змінні пружинні блоки з нашого заводу в Янчжоу протягом 14 років, і вони, мабуть, є найпоширенішим типом пружинних опор, які ми постачаємо. Якщо ви проходили через трубопровід електростанції чи нафтопереробний завод, швидше за все, пружинні банки, які ви бачили, що звисають зі сталі або сидять на Т-подібних стовпах, були змінними пружинними опорами.
На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.
Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.
Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.
| Таблиця характеристик змінної пружинної вішалки | приклад |
| Тип / конфігурація вішалки | Тип A, B, C, D, E, F, G |
| Розмір пружини / № | № 0 - № 22 |
| Діапазон подорожей | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Операційне навантаження | 0,2 кН - 400 кН |
| Встановлене навантаження (холодне навантаження) | кН / кгс |
| Робоче навантаження (гаряче навантаження) | кН / кгс |
| Напрямок руху | Вгору/Вниз |
| Мінливість (%) | ≤ 25% (стандарт) |
| Обробка поверхні | Гаряче цинкування/пофарбоване |
| Матеріал корпусу | Вуглецева сталь (Q235/Q355) |
Ідея проста: коли труба рухається вгору або вниз внаслідок теплового розширення, пружина всередині стискається або розслабляється, і опорна сила трохи змінюється. Це «змінна» частина. Зміна сили є передбачуваною та залишається в межах діапазону, який уже врахував ваш інженер з напруги в трубі. Коли допустима варіація навантаження становить, скажімо, 15% або 20%, немає необхідності витрачати додаткові кошти напостійна пружинна опора. Ви отримуєте ту саму функцію — вертикальне поглинання ходу, перенесення ваги — за нижчою ціною та з простішою та компактнішою конструкцією. Ось чому в специфікаціях проекту часто перераховуються опори змінної пружини як стандартні, лише викликаючи постійний тип для критичних точок прив’язки.

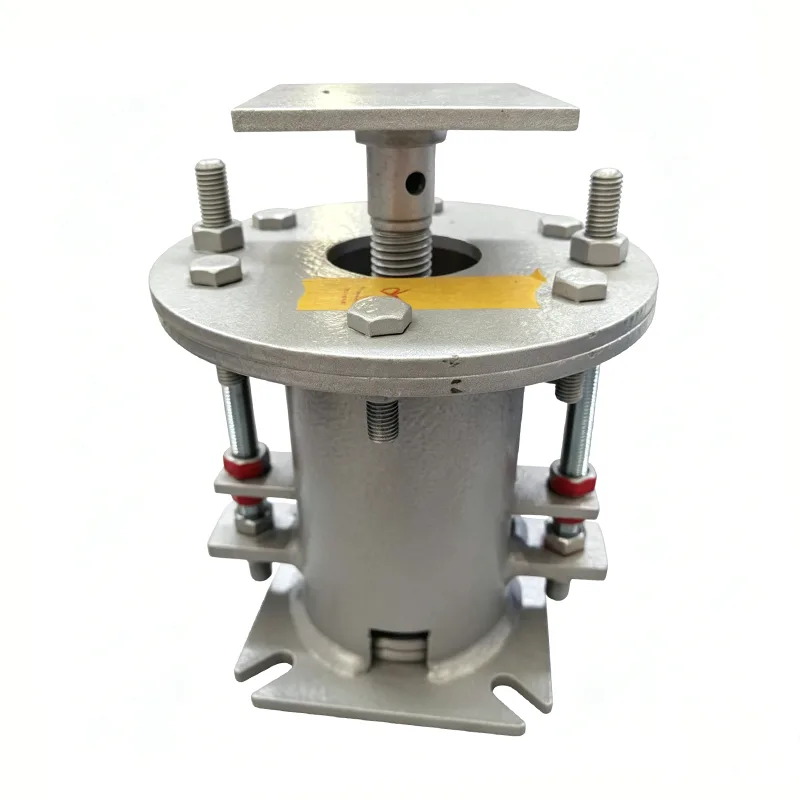

Ми зберігаємо наш дизайн простим і надійним. Ось типові будівельні матеріали, які ми використовуємо:
| компонент | матеріал | Чому ми це використовуємо |
|---|---|---|
| Гвинтова пружина | Пружинна сталь 60Si2MnA або 50CrVA | Довгий термін служби втоми, попередньо налаштований і перевірений на навантаження |
| Корпус (можна) | Вуглецева сталь Q235B, пофарбована в синій колір RAL 5015 | Міцний, зварювальний, стійкий до погодних умов |
| Кришка пружини / фланець навантаження | Кована сталь Q235B або 20# | Рівномірно передає навантаження труби на пружину |
| Індикатор руху та шкала | Нержавіюча сталь або анодований алюміній | Чітке читання, не іржавіє |
| Нижнє з'єднання (різьбова втулка або фланець) | Вуглецева сталь А105 | Стандартний NPT або фланцевий за запитом |
Весь пружинний дріт має сертифікати випробувань на стані. Ми виконуємо дробеструйну обробку пружин і налаштовуємо їх перед складанням — це позбавляє будь-якого початкового набору та забезпечує відповідність кривої навантаження-прогину проектним даним.
ANSI/MSS SP-58 – регулює проектування та виготовлення опор труб
ASME B31.3 – технологічні трубопроводи, які широко згадуються в EPC
GB/T 17116 – китайський стандарт для підвісів і опор для труб
Сертифікація матеріалів EN 10204 3.1 як стандарт для експортних замовлень
Наша фабрика використовує систему управління якістю ISO 9001:2015. Кожен крок, від вхідної сталі до остаточного випробування навантаженням, документується.
Q1: Якої варіації навантаження я повинен очікувати?
Зазвичай становить від 10% до 25% гарячого навантаження, залежно від жорсткості пружини та ходу труби. Ваш звіт про напругу в трубі скаже вам, якою є допустима варіація. Якщо звіт показує жорсткий ліміт — скажімо, менше 5% — тоді ви перейдете на постійну пружинну підтримку. Для всього іншого змінна підходить.
Q2: Яка інформація вам потрібна, щоб вибрати або запропонувати змінну опору пружини?
Надішліть нам гаряче навантаження, холодне навантаження, а також кількість і напрямок вертикального руху (вгору чи вниз). Допомагає креслення розміченої опори труби або ізометрія напруги. Ми виберемо потрібний розмір пружини та серію, а також надішлемо вам таблицю даних із усіма розрахованими значеннями перед початком виробництва.
Q3: Чи взаємозамінні ваші пружинні опори з іншими брендами?
З точки зору функції, так. Ми можемо підібрати діапазони навантажень і розміри конвертів до найбільш поширених галузевих серій (тип A, B, C, D, E, F, G згідно з MSS SP-58). Якщо ваш проект уже має номери деталей певного постачальника, надайте їх, і ми зробимо перехресне посилання. Просто майте на увазі, що можливі незначні відмінності в розмірах — ми позначимо їх перед тим, як зробити замовлення.
Q4: Який типовий час доставки?
Стандартний діапазон навантажень: 20–25 днів. Якщо вам потрібен нестандартний корпус, спеціальна фарба або оздоблення з нержавіючої сталі, зачекайте 30–40 днів. Ми зберігаємо пристойний запас звичайних пружинних котушок і компонентів банок, що пришвидшує роботу.
Q5: Чи можу я отримати прототип або попередній зразок?
так Для великих проектів ми можемо створити один або два зразки одиниць для затвердження перед початком повного виробництва. Вартість зразка часто можна зарахувати до основного замовлення.
Кожна змінна пружинна опора, яка виходить за двері, проходить випробування на навантаження. Ми встановлюємо пружину на вказане холодне навантаження, потім запускаємо її на повний хід кілька разів, перевіряючи навантаження як у холодному, так і в гарячому положеннях. Шкала подорожі відкалібрована та заблокована. Сертифікат випробування, що підсумовує фактичні значення навантаження, включено до транспортної документації. За вашим запитом доступна перевірка третьою стороною SGS, Bureau Veritas або TÜV.
Деякі клієнти вважають, що змінна пружинна опора – це чиста річ із каталогу. З нашого досвіду, можливо, половина того, що ми постачаємо, має певні особливості:
Нестандартна довжина ходу (ми зробили 200 мм+ на змінних одиницях)
Збільшена або зменшена висота корпусу для обмеженого простору
Корпуси та обладнання з нержавіючої сталі для морських або хімічних середовищ
Спеціальні покриття: морські системи фарбування, високотемпературна алюмінієва фарба
Конструкції з подвійною пружиною для великих навантажень у компактній банці
Вбудовані підйомні проушини, датчики навантаження або датчики положення
Просто розкажіть нам, як виглядає установка, і ми розробимо практичний дизайн.
Ось кілька речей, які ми навчилися під час доставки змінних пружинних опор для проектів по всьому світу:
Якщо зміщення вашої труби спрямоване вгору, переконайтеся, що опора може витримати висхідне холодне навантаження без ослаблення пружини. Ми перевіримо це в рамках нашого вибору.
Для зовнішніх стелажів для труб вкажіть гаряче цинкування або хорошу систему фарбування. Стандартна фабрична блакитна фарба підходить у приміщенні, але після кількох мусонів на вуглецевій сталі з’явиться іржа. Трохи додаткового покриття позбавляє від багатьох скарг на сайті.
Завжди перевіряйте зазор навколо корпусу пружини. Іноді опора розташована тісно між двома елементами конструкції, і стандартний діаметр банки не підходить. Повідомте нам заздалегідь, і ми скорегуємо дизайн.
Ми не посередник. Ми проектуємо, виробляємо, випробовуємо та доставляємо з нашого власного заводу в Янчжоу, Цзянсу. Це означає, що коли ви розмовляєте з нашими інженерами, ви розмовляєте з людьми, які насправді створюють продукт. Наші регульовані пружинні опори були встановлені на електростанціях з комбінованим циклом, трубопровідних естакадах нафтопереробних заводів, терміналах регазифікації СПГ, хімічних технологічних установках і сталеливарних заводах. Понад 70% нашого бізнесу є повторними — не тому, що ми найдешевші, а тому, що наша підтримка приходить вчасно, відповідає паспортам і не викликає головного болю під час введення в експлуатацію.
Якщо графік вашого проекту щільний, ми можемо зберігати готові пружини та швидко зібрати їх відповідно до ваших навантажень. Для великих оптових замовлень ми пропонуємо конкурентоспроможні прямі ціни на заводі та працюватимемо з вами над графіком доставки, який узгоджується з вашою послідовністю будівництва.
Надішліть нам свої креслення опор труб, дані про навантаження або просто короткий опис того, що вам потрібно. Ми повернемося до вас із правильною пропозицією — включаючи заводську ціну та час доставки — зазвичай протягом 24 годин. І якщо ви бажаєте відвідати фабрику та побачити, як ми їх виготовляємо, ласкаво просимо.
