Деякі рядки трохи прощають. Колектор охолоджуючої води може впоратися зі зміною опорної сили на 20%, щоб ніхто цього не помітив. Але є лінії, які нічого не прощають — впускні труби парової турбіни, сопла реактора, всмоктувальні лінії компресора, підводи високоенергетичних котлів. У них навіть невелика зміна вертикальної сили може вивести фланець з ладу або перевантажити сопло. Саме тоді ви переходите від змінної пружинної опори до постійної пружинної опори. наТяньшунь, ми будуємо постійні пружинні опори протягом 14 років, і ми дізналися, що кожен проект має принаймні декілька місць, де вони не підлягають обговоренню.
Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли труба прогинається внаслідок теплового розширення та звуження.
Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

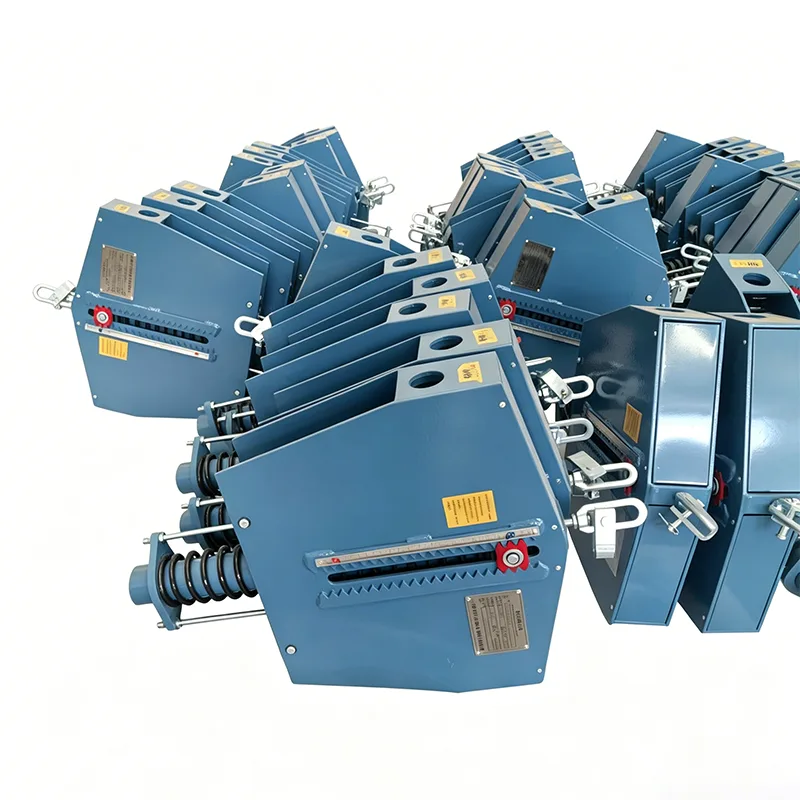

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

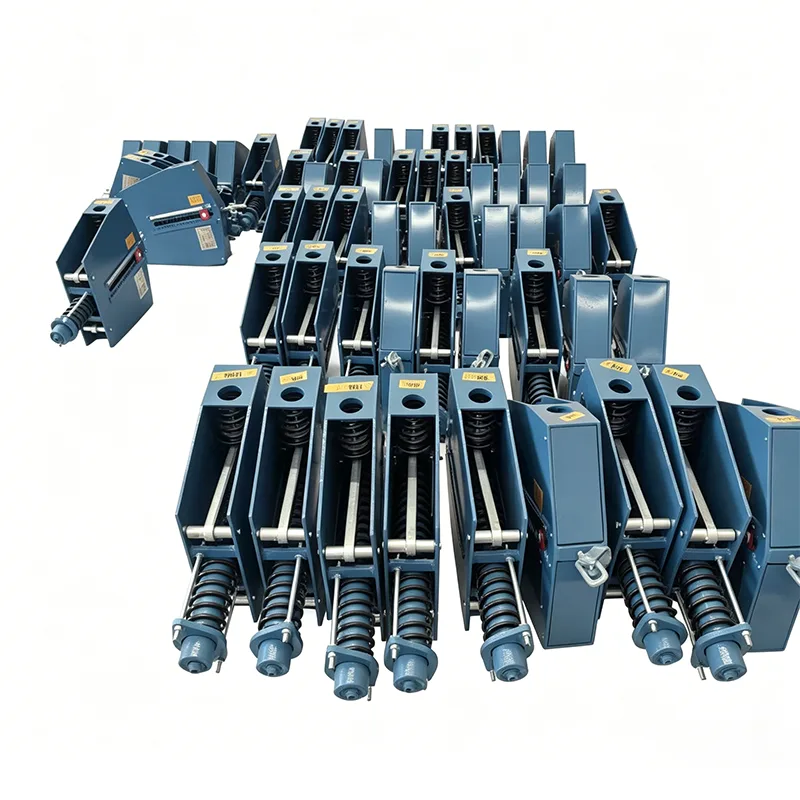

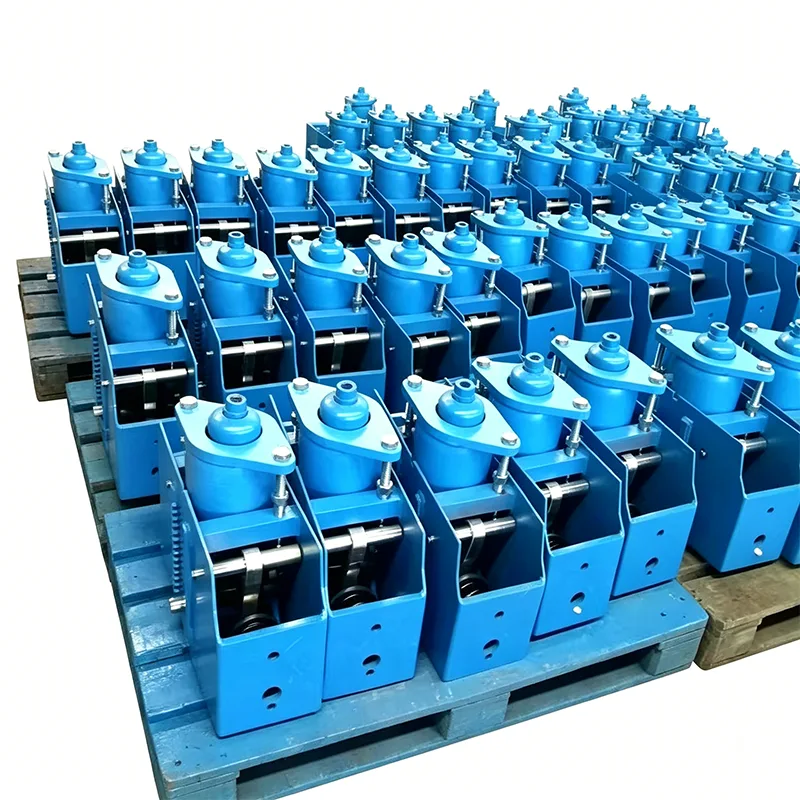

Механізм усередині опори постійної пружини розроблено для забезпечення майже плоскої опорної сили на всьому діапазоні ходу. Коли труба рухається вгору або вниз — іноді на 200 мм, іноді більше — навантаження на опорну точку залишається в межах вузького діапазону, зазвичай ±5% або більше. Це досягається за допомогою механізму важеля та пружини, часто з кривошипом або кулачковим механізмом, залежно від серії конструкції. Ми виробляємо як горизонтальні, так і вертикальні типи рам, і ми можемо підібрати монтажні та розмірні оболонки відповідно до ваших існуючих креслень опор труб.
Постійна пружинна опора ніколи не працює сама. Наприклад, на високотемпературній паропроводі ви зазвичай побачите вузол постійної пружини, що працює разом ізчеревики трубищо розподіляють навантаження ітрубні опориякі керують бічним обмеженням. На повітряних лініях такий же постійний пружинний механізм часто вбудований в aпружинна вішалкаконфігурація — пружина розташована в корпусі, встановленому зверху, а стрижень, що відкидається, з’єднується з трубою внизу. Якщо для лінії потрібна теплоізоляція до опорної точки, ми часто поєднуємо постійну пружину з попередньо ізольованою опорою для труби, щоб зберегти ізоляцію безперервною та запобігти втратам тепла або конденсації на хомуті. Незважаючи на те, що пружина сама по собі є високотехнічним компонентом, уся система працює лише в тому випадку, якщо сусідні опори спроектовані правильно.
| Таблиця специфікацій постійної пружинної вішалки | приклад |
| Модель / Серія | PH, LH, CA, CS, TH |
| Вантажопідйомність (робоча) | 0,1 кН - 500 кН |
| Total Travel | 50 мм, 100 мм, 200 мм, 400 мм |
| Фактична подорож | До 600 мм |
| Відхилення навантаження (допуск) | ±5% (Стандарт) / ±3% (Високий Prec.) |

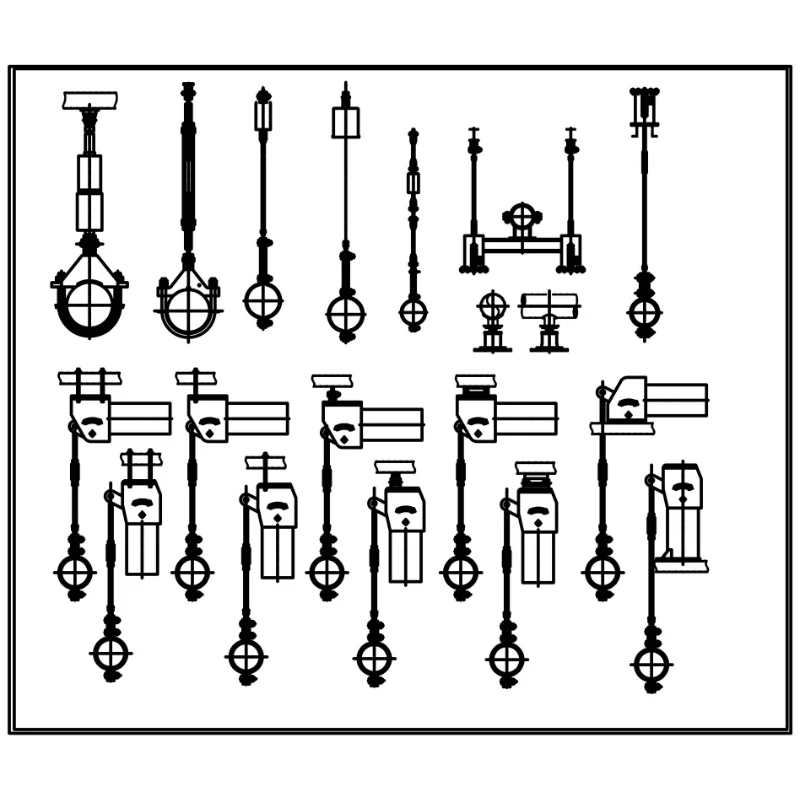

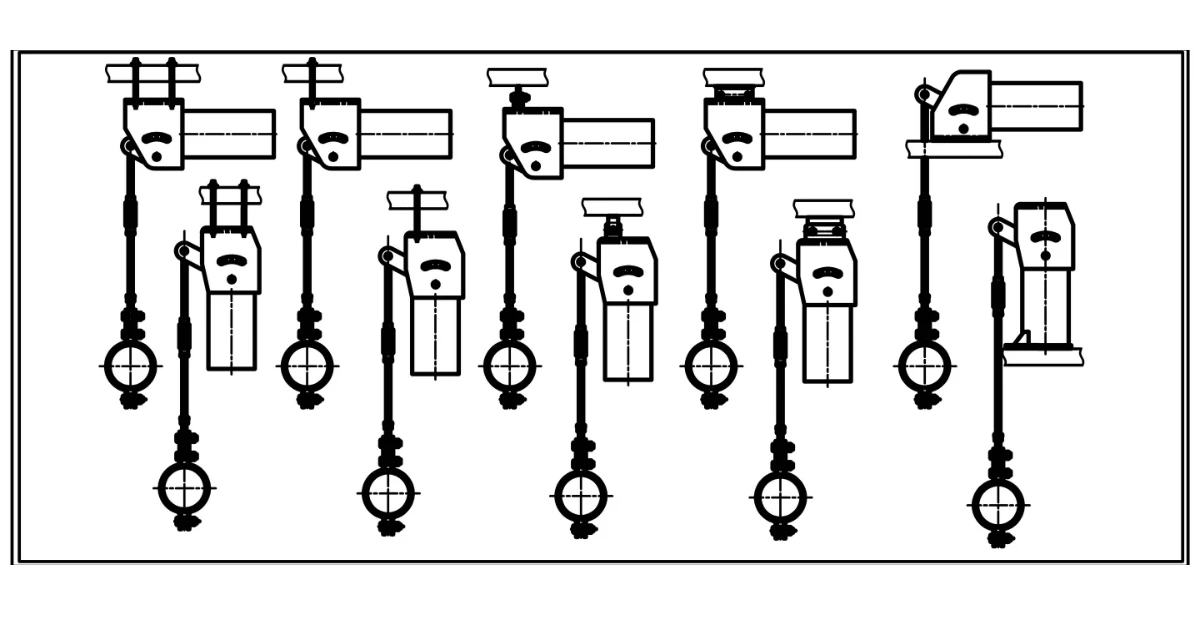

| Позиція установки | Горизонтальний / Вертикальний |
| Оздоблення корпусу | Гаряче цинкування/епоксидна смола |
| Робоча температура | від -20°C до +80°C (навколишнє середовище) |
| Матеріал пружинної котушки | 60Si2Mn / 50CrVA |
| Діапазон регулювання навантаження | ±10% (регулювання поля) |
ANSI/MSS SP-58 і SP-69 для проектування та виробництва
ASME B31.3 для технологічних трубопроводів
GB/T 17116
Також виготовляється відповідно до DIN, JIS або специфікації клієнта
Наша заводська система якості сертифікована за стандартом ISO 9001:2015. Доступна перевірка третьою стороною на відповідність вимогам ASME, API або PED.
Q1: Як мені дізнатися, чи дійсно мені потрібна постійна пружинна опора, чи підійде змінна?
Перевірте звіт про навантаження на трубу. Якщо допустима варіація навантаження в цій опорній точці становить менше 6-8% гарячого навантаження, ви перебуваєте на території постійної пружини. Якщо обмеження навантаження сопла на підключене обладнання дуже жорстке, те саме. Якщо сумніваєтеся, надішліть нам ізометрику напруги, і ми допоможемо вам вирішити — безкоштовно.
Q2: Чи можете ви відповідати розмірам існуючої постійної пружинної опори, яку ми замінюємо?
Так, ми регулярно виконуємо зворотний інжиніринг і створюємо заміну старіючим блокам. Надішліть нам дані старої паспортної таблички, габаритні розміри та вимоги до вантажу та пересування. Ми виготовимо нову одиницю, яка відповідає тій самій схемі болтів і висоті з’єднань.
Q3: Яка найбільша опора постійної пружини, яку ви створили?
Ми постачаємо агрегати вантажопідйомністю понад 40 метричних тонн і діапазоном ходу 350 мм. Вони були призначені для товстостінних магістральних паропроводів на електростанції. Ми можемо збільшити, якщо потрібно, але в певний момент має сенс обговорити, чи буде більш практичним кілька менших одиниць або інший механізм підтримки.
Q4: Як перевірити постійну опору пружини перед відправкою?
Ми встановлюємо пристрій на тестову раму, встановлюємо його на вказане навантаження та кілька разів проходимо повний хід, записуючи навантаження в кількох положеннях. Зміна навантаження має бути в межах гарантованого діапазону допуску, зазвичай ±5%. Ми будуємо фактичну криву навантаження-деформації та включаємо її в протокол випробувань. Дорожні ваги відкалібровані, а стопорні штифти встановлені для транспортування.
Q5: Чи можете ви зробити їх з нержавіючої сталі для морських або корозійних середовищ?
так Ми виготовили повні постійні пружинні опори з нержавіючої сталі 304 і 316 для морських платформ і прибережних терміналів СПГ. Ми також пропонуємо спеціальні системи фарбування — офшорні морські покриття, високотемпературні грунтовки, багаті цинком — залежно від середовища встановлення.
Q6: Який час виконання замовлення постійної пружинної підтримки?
Спеціальні постійні пружинні вузли зазвичай доставляються через 35–45 днів після підтвердження замовлення. Якщо у вас є кілька одиниць з однаковими конструктивними параметрами, ми можемо виготовити серійно та скоротити графік. Екстрену заміну одного несправного блоку іноді можна пришвидшити до 20–25 днів — зв’яжіться з нами про свій графік.
Постійні пружинні опори залишають наш завод з пакетом документації, який включає:
Звіт про навантажувальні випробування з фактичною кривою навантаження-прогину
Акт перевірки розмірів
Сертифікати матеріалів (EN 10204 3.1)
Записи кваліфікації процедури зварювання (якщо застосовно)
Інструкції з монтажу та обслуговування
Видно фотографії готового блоку з серійним номером
Ми також можемо організувати незалежну сторонню перевірку під час тестування. SGS, BV і TÜV були свідками випробувань на нашому підприємстві в Янчжоу.
Немає двох абсолютно однакових постійних пружинних застосувань. За ці роки ми налаштували:
Орієнтація рами (на підлозі, на стіні, на стелі, перевернута)
Нестандартні довжини ходу та кроки навантаження
Конструкції з подвійними пружинами для дуже важких навантажень у компактній рамі
Вбудоване гідравлічне демпфування для сейсмічних або сильних вібрацій
Індикація положення з можливістю дистанційного зчитування
Високотемпературні пружини для паропроводів, що працюють при температурі вище 450°C
Ви визначаєте навантаження на трубопроводи та просторові обмеження, а ми сконструюємо постійну пружинну опору, яка прикручується безпосередньо.
Кілька практичних моментів, які ми дізналися з проектів по всьому світу:
Коли ви вказуєте постійну пружинну опору, також перевірте опорну сталь. Блок постійної пружини сам по собі може бути важким — іноді понад тонну — і конструктивна балка, на якій він сидить, повинна витримувати це плюс навантаження на трубу.
Завжди вказуйте стопорні шпильки для транспортування. Без них пружина може рухатися під час транспортування, а шкала може зміститися. Наші штифти пофарбовані в яскраво-червоний колір, щоб спеціалісти не могли пропустити їх під час встановлення.
Якщо пристрій буде встановлено на відкритому повітрі в запиленому або піщаному середовищі, розгляньте герметичні шарнірні втулки або мастильні фітинги. Бруд у важільному механізмі – одна з небагатьох речей, які можуть спричинити зависання постійної пружини.
Під час робіт на заміну перевірте існуючий напрямок руху та вільний простір перед виготовленням. Ми бачили випадки, коли оригінальний блок був затиснутий у тісному кутку, а новий потребував дещо іншої рами, щоб підійти.
Постійні пружинні опори - це високоточна частина світу трубних опор. Ви не можете дозволити собі мати невисоку продуктивність, тому що підключене обладнання, як правило, є найдорожчою річчю на ділянці. Ми будуємо ці установки з розумінням того, що хтось збирається ввести їх в експлуатацію о 3 годині ночі під час запуску заводу, і вони повинні працювати в перший раз.
Наші постійні пружинні опори працюють сьогодні в енергоблоках комбінованого циклу, установках з переробки сирої нафти, лініях гасіння етиленового крекеру та трубопроводах холодної камери СПГ. Кожне було виготовлено на нашій власній фабриці в Янчжоу, перевірено нашою командою під навантаження та доставлено з повною документацією. Ми не перепаковуємо чужий продукт — ми робимо його самі.
Якщо ваш проект включає постійні пружинні опори, пружинні підвіси або попередньо ізольовані трубні башмаки, надішліть нам свій список опор або дані про навантаження. Ми розробимо цінову пропозицію безпосередньо на заводі разом із таблицею даних вибору та графіком доставки. Ви також можете відвідати нашу виробничу лінію та побачити, як ми створюємо та тестуємо ці пристрої, перш ніж вони залишать цех.
