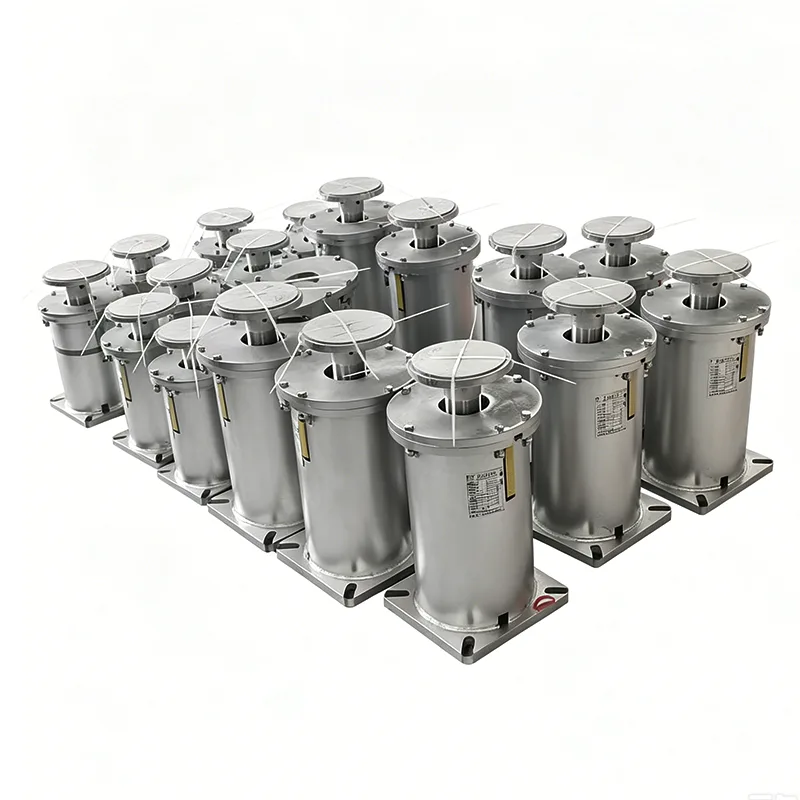

Опора змінної пружини для трубопроводує важливим компонентом промислових трубопровідних систем, які зазнають вертикального руху, викликаного тепловим розширенням, звуженням, вібрацією або зміною робочих умов.Тяньшуньвиробляє стандартизовані та індивідуальні опорні рішення для пружин, призначені для балансування навантажень на трубопроводах, забезпечення контрольованого зміщення та захисту підключеного обладнання у складних застосуваннях, таких як електростанції, нафтохімічні підприємства, нафтогазові системи та проекти з очищення води.
Правильно сконструйована опорна система труб повинна робити більше, ніж витримувати статичну вагу трубопроводу. Промислові трубопроводи можуть рухатися зі зміною температур і умов експлуатації, створюючи додаткові сили на опорах, соплах обладнання, клапанах, фланцях і конструктивних з’єднаннях. Змінна пружинна опора для трубопроводу використовує пружні характеристики пружини для забезпечення безперервної підтримки, дозволяючи контрольований вертикальний рух. Ця стаття пояснює його принцип роботи, ключові компоненти, технічні характеристики, застосування, фактори вибору та виробничі міркування, допомагаючи інженерам і промисловим покупцям зрозуміти, коли змінна пружинна опора є відповідним рішенням.
Зміст
- Що таке опора зі змінною пружиною для трубопроводу?
- Навіщо потрібна підтримка змінної пружини?
- Як працює опора зі змінною пружиною?
- Які ключові технічні характеристики?
- Які основні компоненти?
- Які основні переваги?
- Де використовується опора змінної пружини?
- Як вибрати правильну пружинну опору?
- Чому якість виробництва важлива?
- Як це порівнюється з іншими опорами для труб?
- Часті запитання
- Висновок
Що таке опора зі змінною пружиною для трубопроводу?
Змінна пружинна опора для трубопроводу — це пружна механічна опора, призначена для перенесення ваги трубопроводу з урахуванням вертикального зміщення. Замість повного обмеження руху трубопроводу він використовує пружинний механізм для забезпечення опорної сили, яка змінюється відповідно до прогину пружини.
Ця конструкція особливо корисна для промислових трубопроводів, які піддаються впливу температурних коливань. Наприклад, паропровід може рухатися вертикально, оскільки він нагрівається під час роботи та стискається після зупинки. Жорстка опора може обмежити цей рух і передати небажані сили на систему трубопроводів. Змінна опора пружини забезпечує контрольовану гнучкість, продовжуючи нести необхідне навантаження.
Тяньшунь виробляє продукцію для підтримки трубопроводів з 2012 року та повідомляє про постачання понад 800 000 комплектів для промислових проектів по всьому світу. Асортимент змінних пружинних опор включає різні конфігурації, вантажопідйомність, варіанти пересування та індивідуальні рішення для різних інженерних вимог.
Навіщо потрібна підтримка змінної пружини?
Інженерія трубопроводів передбачає баланс між структурною опорою та контрольованим рухом. Трубопровід повинен залишатися належним чином підтримуваним без створення надмірної вторинної напруги, коли його положення змінюється під час експлуатації.
- Тепловий рух:Враховує контрольоване вертикальне зміщення, викликане нагріванням і охолодженням.
- Розподіл навантаження:Підтримує постійну підтримку труб і пов’язаних компонентів.
- Управління стресом:Допомагає зменшити надмірні сили, що передаються на підключене обладнання.
- Контроль вібрації:Забезпечує еластичний опорний механізм для робочих систем трубопроводів.
- Захист обладнання:Допомагає зменшити небажане навантаження навколо чутливих сопел, фланців і з’єднань.
- Інженерна гнучкість:Залежно від умов установки можна вибрати різні конфігурації.
Правильний вибір повинен ґрунтуватися на фактичних технічних параметрах, а не лише на діаметрі труби. Вага трубопроводу, робоча температура, вертикальне зміщення, монтажне положення та доступний структурний простір впливають на вибір опори.
Як працює опора зі змінною пружиною?
Основний принцип дії заснований на пружній поведінці пружини. При вертикальному русі трубопроводу пружина відхиляється і відповідно змінюється її опорна сила. Це дозволяє опорі стежити за рухом трубопроводу, продовжуючи нести навантаження.
Коли опорний трубопровід рухається вниз, пружина ще більше стискається, і її опорна сила збільшується. При русі трубопроводу вгору стиснення пружини зменшується і опорне зусилля зменшується. Результуюча зміна навантаження контролюється в межах проектного робочого діапазону.
Ця характеристика робить опори зі змінною пружиною придатними для систем, де очікується вертикальне термічне переміщення, але прийнятна певна зміна навантаження. Для застосувань, які вимагають надзвичайно низьких коливань опорної сили на великому діапазоні ходу, інженери можуть замість цього розглянути постійну опору пружини.
Які ключові технічні характеристики?
Технічні характеристики повинні відповідати фактичній конструкції трубопроводу. Tianshun пропонує кілька конфігурацій, призначених для різних промислових умов експлуатації.
| Специфікація | Типовий діапазон або варіант | Інженерне призначення |
|---|---|---|
| Конфігурація підтримки | Тип A, B, C, D, E, F, G | Забезпечує гнучкість встановлення |
| Пружинний розмір | № 0–Ні. 22 | Відповідає різним вимогам до навантаження |
| Діапазон подорожей | 30, 60, 90, 120, 180 мм | Пристосовується до різних вертикальних рухів |
| Операційне навантаження | 0,2–400 кН | Підтримує різні навантаження на трубопроводи |
| Напрямок руху | Вгору/Вниз | Відповідає очікуваному тепловому зсуву |
| Змінність навантаження | ≤25% стандарт | Контролює зміну опорної сили |
| Матеріал корпусу | Вуглецева сталь Q235/Q355 | Забезпечує міцність конструкції |
| Обробка поверхні | Гаряче оцинковане/пофарбоване | Покращує екологічну стійкість |
Оскільки робочі умови відрізняються від одного проекту до іншого, ці значення слід розглядати як орієнтири для вибору, а не як заміну інженерних розрахунків для конкретного проекту.

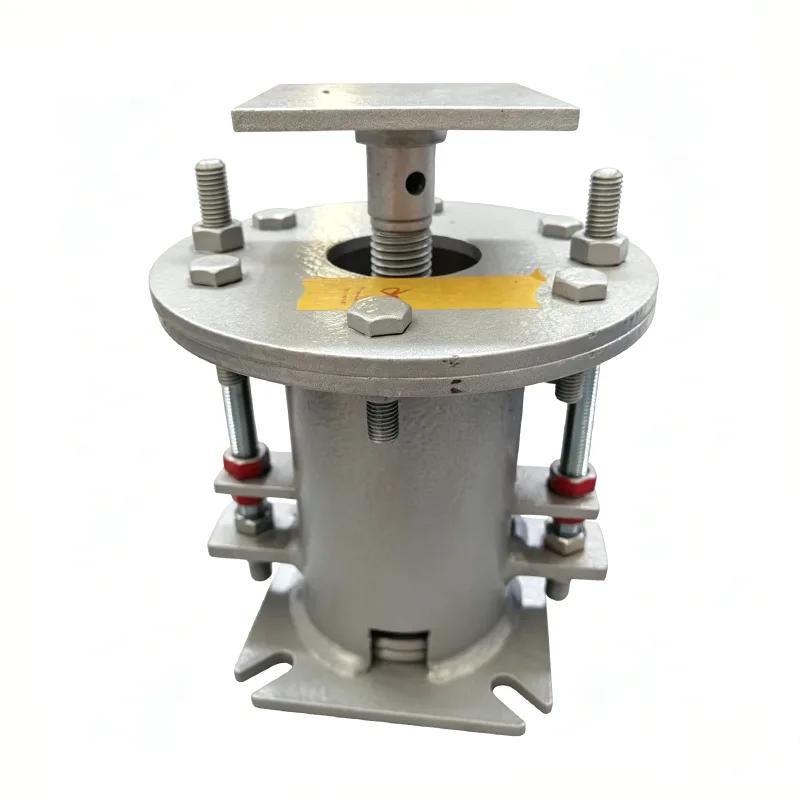

Які основні компоненти?
Змінна пружинна опора зазвичай поєднує кілька механічних компонентів в один контрольований опорний вузол. Кожна частина сприяє надійній роботі та монтажу.
- Гвинтова пружина:Основний пружний елемент, який створює опорну силу.
- Верхня і нижня з'єднувальні пластини:З’єднайте опору з вузлом трубопроводу та елементами конструкції.
- Індикатор навантаження:Надає інформацію про положення пружини, навантаження або переміщення.
- Блокуючий пристрій:Допомагає закріпити пружину під час транспортування, встановлення та введення в експлуатацію.
- Захисний корпус:Допомагає захистити пружинний механізм від пилу, дощової води та забруднень навколишнього середовища.
Для вимогливих промислових проектів при виборі компонентів слід враховувати робочу температуру, вплив корозії, умови навантаження, вимоги до обслуговування та середовище встановлення.
Які основні переваги?
Основною перевагою опори змінної пружини для трубопроводу є її здатність поєднувати підтримку навантаження з контрольованим вертикальним рухом. Це робить його практичним вибором для багатьох теплоактивних систем трубопроводів.
- Контрольоване теплове зміщення:Пружинний механізм слідує за вертикальним рухом труби без повного гальмування трубопроводу.
- Передбачувана зміна навантаження:Опорна сила змінюється відповідно до прогину пружини в межах проектного діапазону.
- Широкий вибір специфікацій:Різні розміри пружин і діапазон ходу дозволяють інженерам адаптувати опорну потужність до вимог проекту.
- Гнучка установка:Кілька конфігурацій опори можуть вмістити різні структурні упорядкування.
- Зручність обслуговування:Модульні компоненти можуть спростити перевірку, заміну та обслуговування.
- Налаштування:Для нестандартних проектів можуть бути розглянуті спеціальні вимоги до навантаження, переміщення, матеріалів або розмірів.
Де використовується опора змінної пружини?
Змінні пружинні опори зазвичай розглядаються для промислових трубопровідних систем, де під час нормальної роботи відбувається вертикальне переміщення. Типові програми включають:
- Трубопроводи пари та живильної води теплових електростанцій
- Системи конденсату та допоміжних трубопроводів
- Нафтохімічні технологічні трубопроводи
- Трубопроводи підключення теплообмінника
- Системи транспортування нафти і газу
- Компресорні станції та запірні камери природного газу
- Мережі центрального опалення
- Водопровідні та очисні споруди
- Суднові та морські системи трубопроводів
Наприклад, у високотемпературній технологічній лінії повторне нагрівання та охолодження може призвести до зміни висоти труби. Правильно підібрані пружинні опори можуть витримати цей рух, зберігаючи опору для трубопроводу протягом усього робочого циклу.
Як вибрати правильну пружинну опору?
Правильний вибір починається з точних даних проекту. Придбання пружинної опори лише на основі номінального розміру труби може призвести до невідповідної вантажопідйомності або діапазону ходу.
Інженери та покупці повинні підготувати таку інформацію, перш ніж запитувати пропозицію:
- Експлуатаційне навантаження трубопроводу
- Встановлене або холодне навантаження
- Робоче або гаряче навантаження
- Очікуване вертикальне зміщення
- Напрямок руху
- Робоча температура
- Вага трубопроводу та ізоляції
- Місце встановлення та доступний простір
- Необхідний матеріал і обробка поверхні
- Застосовні стандарти проекту та документація
Надання повної інформації дозволяє професійному постачальнику змінних пружинних опор рекомендувати відповідну конфігурацію та уникнути непотрібного перепроектування під час встановлення.
Чому якість виробництва важлива?
Ефективність опори пружини сильно залежить від точності пружини, якості матеріалу, відповідності розмірів, калібрування навантаження та якості складання. Тому контроль виробництва важливий, коли опора стає частиною критичної промислової системи трубопроводів.
Тяньшунь заявляє, що його виробничий процес включає перевірку сировини, виготовлення пружин з ЧПК, тестування продуктивності пружини, перевірку розмірів готової продукції, калібрування навантаження та перевірку перед поставкою. Її система управління якістю сертифікована за стандартом ISO 9001:2015, а компанія заявляє, що її продукція відповідає міжнародним стандартам, включаючи вимоги CE та API.
Для великих промислових замовлень покупці також повинні розглянути, чи може виробник надати відповідні записи перевірок, дані про навантаження, документацію щодо матеріалів, інформацію про розміри та технічну підтримку. Ці документи можуть зробити встановлення, введення в експлуатацію та подальше технічне обслуговування більш зручним для відстеження.
Як це порівнюється з іншими опорами для труб?
Змінні пружинні опори не призначені для заміни всіх типів трубних опор. Відповідне рішення залежить від величини руху трубопроводу та прийнятної зміни опорної сили.
| Фактор порівняння | Змінна пружинна опора | Жорстка трубна опора | Постійна весняна підтримка |
|---|---|---|---|
| Вертикальний рух | Дозволяє контролювати рухи | Взагалі обмежує рухи | Пристосовується до більших рухів |
| Варіація навантаження | Помірний | Може різко змінюватися при умовах утримання | Дуже низький |
| Типове застосування | Загальне теплове зміщення | Мінімальна водотоннажність | Системи великого об’єму або чутливі |
| Структурна складність | Середній | Низький | Вища |
| Рівень вартості | Середній | Загалом нижче | Загалом вище |
Ключовою відмінністю є співвідношення між рухом і підтримуючою силою. Змінна пружинна опора дозволяє змінювати опорну силу в межах певного діапазону, тоді як постійна пружинна опора призначена для підтримки набагато стабільнішої опорної сили в межах її ходу.
Часті запитання
Яка основна функція опори змінної пружини для трубопроводу?
Його основна функція полягає в підтримці навантажень на трубопроводі, одночасно дозволяючи контрольоване вертикальне переміщення, спричинене тепловим розширенням, звуженням, вібрацією або зміною робочих умов.
Коли слід використовувати змінну пружинну опору замість жорсткої?
Змінну пружинну опору слід розглянути, коли трубопровід має рухатися вертикально під час роботи. Жорстка опора, як правило, більш доречна там, де рухи мінімальні, а обмеження прийнятні.
Яка різниця між змінними та постійними пружинними опорами?
Змінна пружинна опора змінює свою опорну силу, коли пружина відхиляється. Постійна пружинна опора призначена для підтримки більш майже постійної опорної сили в усьому заданому діапазоні ходу, що робить її корисною для застосувань, де зміну навантаження необхідно мінімізувати.
Яка інформація необхідна при замовленні змінної пружинної опори?
Важлива інформація зазвичай включає робоче навантаження, холодне навантаження, гаряче навантаження, вертикальне зміщення, напрямок руху, робочу температуру, умови встановлення, доступний простір, вимоги до матеріалів та відповідні інженерні стандарти.
Чи може Tianshun надати індивідуальні рішення для підтримки пружин?
так Tianshun пропонує стандартизовану продукцію, а також індивідуальні рішення для спеціальної вантажопідйомності, вимог до подорожей, розмірів, обмежень щодо встановлення, матеріалів і вимог до обробки поверхні.
Висновок
Правильно підібранийОпора змінної пружини для трубопроводуможе забезпечити практичний баланс між підтримкою навантаження трубопроводу та контрольованим тепловим рухом. Дозволяючи вертикальне зміщення, зберігаючи передбачувану опорну силу, він може допомогти впоратися з напругою в трубопроводах і захистити під’єднане обладнання в енергетиці, нафтохімії, нафті та газі, обробці води та інших промислових застосуваннях. Найбільш підходящу модель завжди слід вибирати відповідно до фактичного навантаження, переміщення, температури, встановлення та структурних вимог. Завдяки стандартизованим конфігураціям, можливостям налаштування, процедурам контролю якості та технічній підтримці, Tianshun може надати рішення для підтримки пружин для широкого спектру проектів промислових трубопроводів. Якщо ви плануєте нову трубопровідну систему, замінюєте існуючі опори або оцінюєте індивідуальне рішення пружинної опори,зв'яжіться з намиз вашими технічними вимогами, щоб обговорити відповідну конфігурацію продукту та цінову пропозицію.
