Зносостійкі опори для трубних башмаків для підтримки навантаження на трубопроводі та ковзного переміщення

Башмак для труби — один із тих компонентів, які ніхто не помічає, доки його немає. Він приварений до нижньої частини труби, розподіляє навантаження на конструкційну балку або Т-подібний стовп і часто забезпечує поверхню ковзання, яка дозволяє трубі рухатися вісь під час термічних циклів. наТяньшунь, ми виготовляємо тисячі трубних башмаків щороку — для технологічних ліній, парових колекторів, кріогенних трубопроводів і всього, що між ними. Після 14 років роботи в бізнесі ми зрозуміли, що добре сконструйований башмак для труб не просто утримує вагу: він захищає покриття труби, зберігає безперервність ізоляції та запобігає пошкодженню стінки труби точковими навантаженнями.

Опори для трубних башмаків є частиною ширшоготрубні опорисім’я, але вони досить виразні, щоб заслуговувати на власний дизайн. У той час як простий хомут або підвісна штанга справляється з вертикальним навантаженням, трубний башмак керує контактним інтерфейсом. Цей інтерфейс швидко ускладнюється — сильне тертя може спричинити напругу в трубі, невідповідна висота може розчавити ізоляцію, а неправильно підібраний матеріал може призвести до гальванічної корозії. Ми регулярно поставляємо башмаки для труб, які працюють у парі зпружинні вішалкивище, або з попередньо ізольованими опорами труб на холодних лініях, де теплоізоляція є критичною.

Ми також можемо надати склеєний PTFE на опорній пластині з нержавіючої сталі для ковзання з високим навантаженням. Коефіцієнт тертя зазвичай коливається від 0,05 до 0,10 для змащеного PTFE, що є значенням, яке більшість інженерів з напруги труб використовують у своєму аналізі гнучкості.

Стандарти, яких ми дотримуємося

Башмаки для труб виготовляються відповідно до тих самих стандартів підтримки трубопроводів, які ми застосовуємо до всього асортименту нашої продукції:

ANSI/MSS SP‑58 – Матеріали та конструкція опор труб

ASME B31.3 / B31.1 – Технологічні та силові трубопроводи

EN 1090 – Виготовлення сталевих конструкцій (для проектів із маркуванням CE)

GB/T 17116 – китайський стандарт опор труб

Наша заводська система якості сертифікована за стандартом ISO 9001:2015, і ми можемо забезпечити повну сертифікацію матеріалів EN 10204 3.1 для кожної партії взуття.

Часті запитання

Q1: Якої висоти має бути мій черевик?

Висота башмака визначається товщиною ізоляції плюс зазор 10–25 мм. Наприклад, труба з ізоляцією з мінеральної вати товщиною 100 мм зазвичай потребує башмака висотою 120–125 мм, щоб ізоляція була вільною від опорної сталі. Ми обчислимо це на основі ваших специфікацій трубопроводів, якщо ви надасте нам розмір труби та графік ізоляції.

Q2: Коли мені потрібна пластина PTFE для ковзання на черевику, а коли я можу просто зварити основу з вуглецевої сталі?

Якщо очікується, що труба буде рухатися в аксіальному напрямку під дією теплового розширення, поверхня ковзання з PTFE або полірованої нержавіючої сталі зменшує тертя та реакційні навантаження, що виникають у результаті, на соплах обладнання. Фіксовані або опорні точки не потребують ковзної пластини. У звіті про навантаження на трубу буде вказано, які опори ковзні, а які фіксовані.

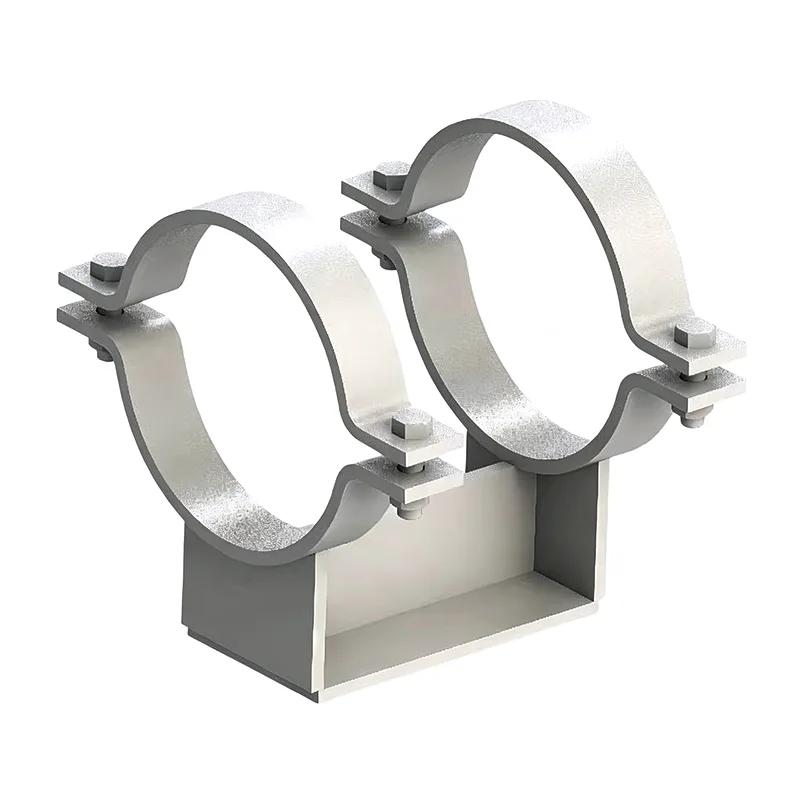

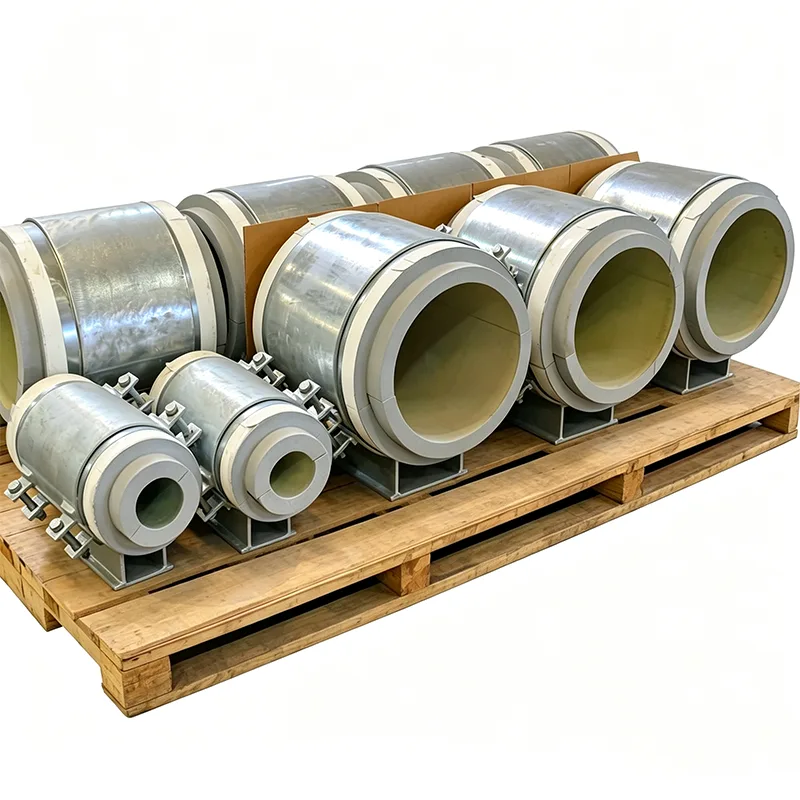

Q3: Чи можете ви постачати попередньо ізольовані трубні башмаки для кріогенного обслуговування?

так Ми виготовляємо взуття з ізоляційним блоком з жорсткого пінопласту або пористого скла, прикріпленого до сталевого сідла. Основна плита простягається нижче ізоляції, і вся збірка розроблена для запобігання передачі холоду та конденсації. Вони зазвичай вказуються для ліній СПГ, етилену та охолодженої води.

Q4: Який ваш термін доставки для користувальницьких туфель?

Просте взуття з вуглецевої сталі без PTFE: 12–18 днів. Взуття з накладками з PTFE або кріпленнями з нержавіючої сталі: 20–25 днів. Взуття великого діаметру для труби діаметром 24" або більше може зайняти трохи більше часу. Ми підтвердимо точний графік вашою пропозицією.

Q5: Вам потрібні креслення, чи ви можете спроектувати взуття з основних даних?

Обидва працюють. Якщо у вас є стандартне креслення взуття, ми виготовимо саме по ньому. Якщо у вас є лише розмір труби, товщина ізоляції та навантаження, ми можемо запропонувати проект для вашого затвердження — жодної плати за інженерні роботи для стандартних конфігурацій.

Контроль якості кожного взуття

Незважаючи на те, що башмак для труб виглядає простим, ми виконуємо послідовний процес контролю якості:

Перевірка матеріалів на відповідність номерам нагрівання та сертифікатам стану

Перевірка розмірів радіуса сідла для забезпечення правильної посадки на зовнішній діаметр труби

Візуальний огляд зварного шва, за потреби доступний PT або MT

Перевірка цілісності з’єднання на прокладках з PTFE (перевірка натисканням і візуальний контроль)

Остаточна перевірка розмірів — висота, рівність опорної плити, відстань під болти

Перевірка покриття

Кожне взуття або партія взуття позначається унікальним номером, який є перехресним посиланням на ваш список підтримки. Ви можете пройти пакунок і зіставити кожну частину з ізометричним зображенням, не відкриваючи креслення.

Параметри персоналізації, які ми часто використовуємо

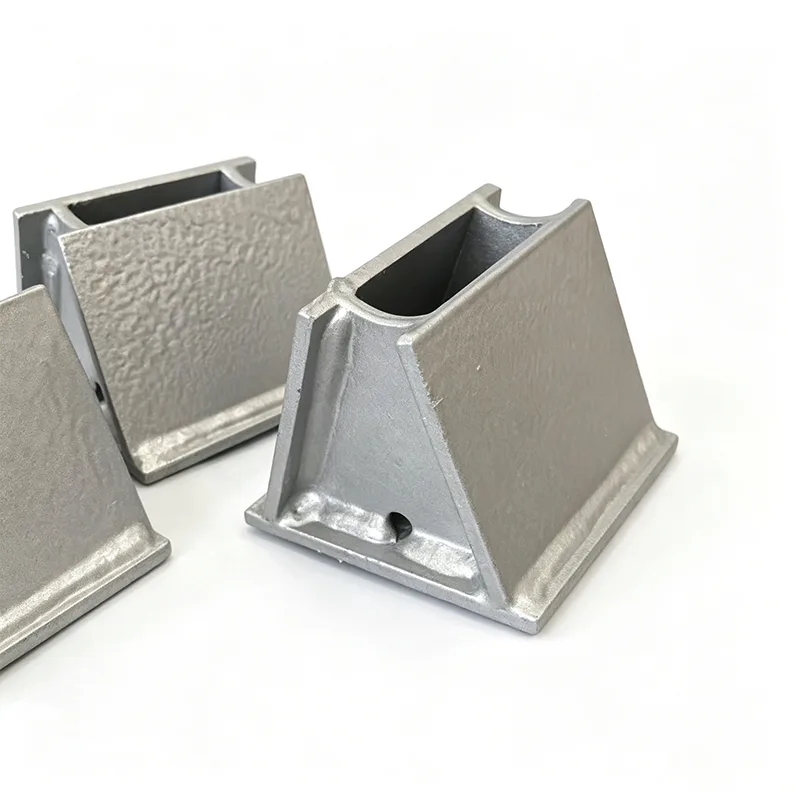

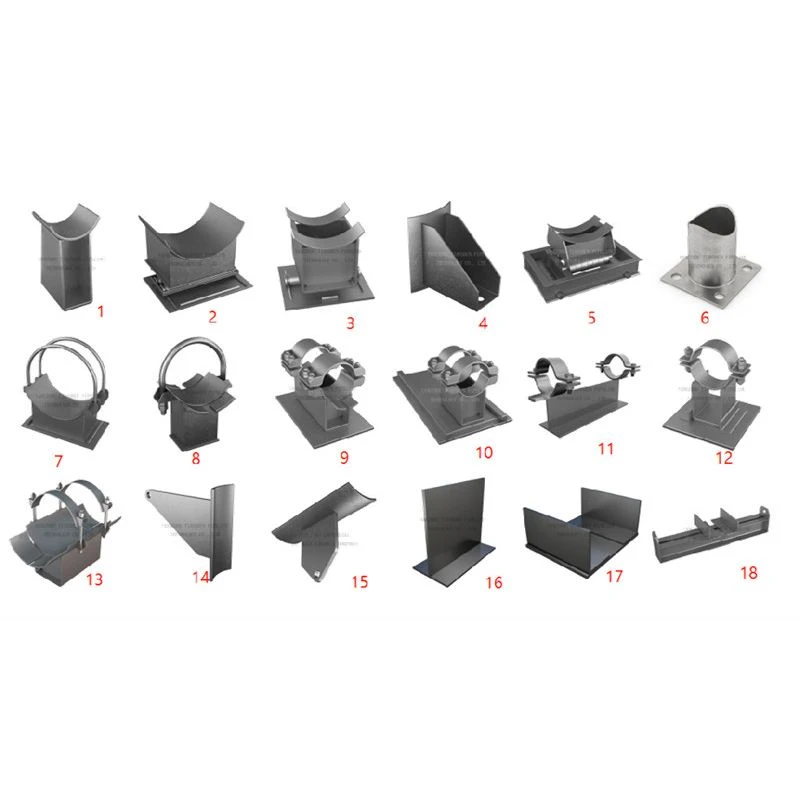

Стандартні башмаки для труб є для нас відправною точкою. Ми регулярно модифікуємо їх для конкретних завдань:

Подовжені опорні плити для балок з широким фланцем

Кутові башмаки для похилих трубних стелажів

Роздільні черевики для модернізації існуючих ліній без розрізання

Сідла з високотемпературного сплаву (наприклад, P11, P22) для трубопроводів печі та риформера

Подвійні ковзаючі пластини з бічними упорами для керованих ковзних башмаків

Вогнестійкі конструкції взуття з розбухаючим покриттям або вставками з мінеральної вати

Чим більше інформації ви надасте нам про встановлення, тим краще ми зможемо адаптувати взуття, щоб запобігти змінам сайту пізніше.

Чого ми навчилися на полі

На високотемпературних лініях завжди враховуйте розширення труби під час розташування зварного шва черевика. Башмак, зварений у неправильному положенні під час холодного монтажу, може зійти з опорної сталі, коли лінія нагріється.

PTFE прокладки необхідно захищати під час піскоструминної обробки та фарбування на місці. Зазвичай ми маскуємо їх, але нагадування команді сайту ніколи не завадить.

Якщо взуття встановлено на оцинковану конструкцію, краще використовувати контактну поверхню з нержавіючої сталі або PTFE, щоб уникнути крихкості цинку та нерівномірної корозії.

Для великої труби з товстою стінкою башмак із повним сідлом розподіляє навантаження краще, ніж башмак з плоскою балкою, і зменшує ризик локального перенапруження стінки труби. Ми можемо виконати швидкий розрахунок, якщо ви поділитеся графіком і навантаженням труб.

Чому Tianshun для трубок?

Трубопровідні черевики — це неоспівані робочі конячки трубопровідної системи, і ми ставимося до них з повагою, на яку вони заслуговують. Кожне взуття, яке ми доставляємо, виготовляється власними силами з нашого власного асортименту сталевих листів, труб і конструкційних секцій. Це означає, що ми контролюємо якість від сировини до кінцевої фарби. Це також означає, що ми можемо швидко реагувати, коли проект додає 50 додаткових туфель в останню хвилину.

Ми постачаємо трубні башмаки для метанолових заводів, плавучих установок СПГ, мереж централізованого теплопостачання та фармацевтичних чистих комунальних ліній. Понад 70% нашого бізнесу відбувається завдяки повторним замовленням, оскільки наше взуття підходить до труби, ковзає, коли має бути, і не іржавіє в перший рік.

Якщо для вашого проекту потрібні башмаки для труб, попередньо ізольовані опори для труб або повний комплект пружинних опор і підвісів, надішліть нам свій графік підтримки або стандартні креслення. Ми надамо прямі ціни на заводі, конкурентоспроможні ціни та графік доставки, який ви можете планувати. Будь ласка, відвідайте нашу фабрику в Янчжоу в будь-який час — ви побачите, як саме ми розрізаємо, зварюємо та завершуємо кожне взуття перед тим, як воно відправиться.
