Короткий зміст статті:Надійна опорна система має важливе значення для промислових трубопроводів, які зазнають теплового розширення, звуження, вібрації та змінних робочих навантажень. АОпора змінної пружини для трубопроводузабезпечує контрольований вертикальний рух при безперервній підтримці трубопроводу. Маючи професійний досвід виробництва,Тяньшуньпостачає стандартизовані та індивідуальні рішення для опор змінної пружини для електростанцій, нафтохімічних установок, нафтогазових систем, хімічних заводів, проектів водопідготовки та інших вимогливих промислових застосувань.
Зміст
- Що таке опора зі змінною пружиною для трубопроводу?
- Чому в промислових трубопроводах потрібна опора зі змінною пружиною?
- Як працює опора зі змінною пружиною?
- Які ключові технічні характеристики?
- Які основні компоненти?
- Які основні переваги?
- Де використовується опора змінної пружини?
- Як вибрати правильну опору змінної пружини?
- Як якість виробництва впливає на продуктивність?
- Як це порівнюється з іншими опорами для труб?
- Часті запитання

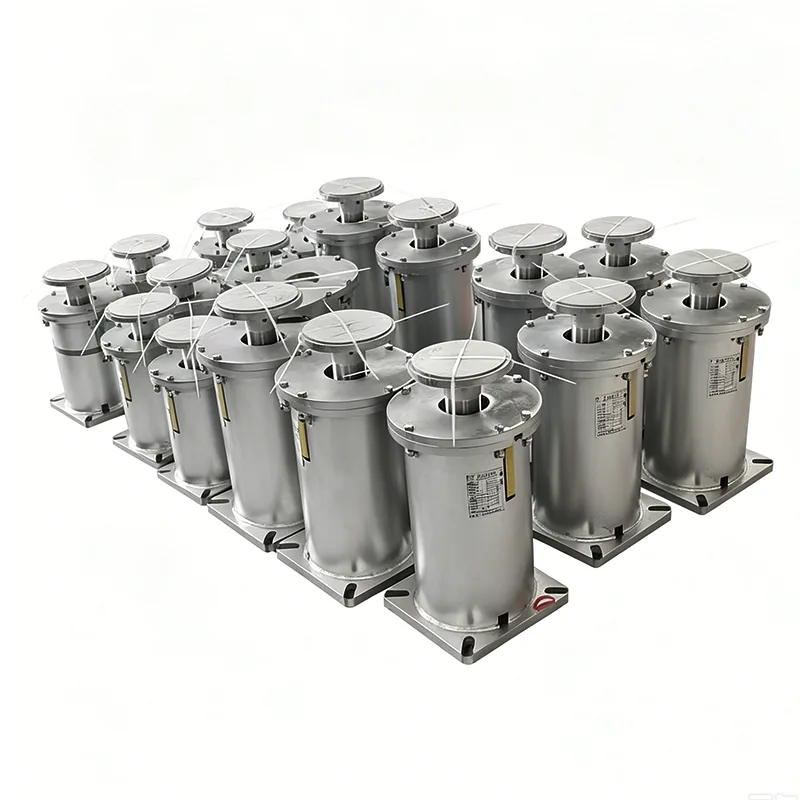

Що таке опора зі змінною пружиною для трубопроводу?
A Опора змінної пружини для трубопроводуце пружна механічна опора, призначена для перенесення навантажень трубопроводу, забезпечуючи контрольований вертикальний рух. На відміну від жорсткої опори, яка обмежує рух, опора зі змінною пружиною використовує характеристики прогину пружини для адаптації до змін положення трубопроводу.
Промислові трубопроводи можуть значно рухатися при зміні робочої температури. Парові лінії, системи живлення, технологічні трубопроводи, лінії конденсату та інші високотемпературні системи можуть розширюватися під час роботи та стискатися після зупинки. Якщо цим рухом не керувати належним чином, надмірні сили можуть передаватися на труби, клапани, фланці, сопла обладнання та конструктивні з’єднання.
Правильно підібрана пружинна опора допомагає розподілити ці сили, зберігаючи передбачуване опорне навантаження. Асортимент продукції Tianshun включає стандартні та індивідуальні конфігурації, розроблені для різної вантажопідйомності, вимог до подорожей, умов встановлення та промислових середовищ.
Чому в промислових трубопроводах потрібна опора зі змінною пружиною?
Підтримка трубопроводу – це не просто утримання труби на місці. Правильно сконструйована опорна система повинна витримувати вагу, температурний рух, вібрацію та робочі умови без створення надмірної вторинної напруги.
Змінні пружинні опори особливо корисні, коли трубопровід потребує компенсації вертикального зміщення, але не потребує надзвичайно низьких коливань навантаження, пов’язаних із постійною пружинною опорою.
- Компенсація теплового розширення:Дозволяє контролювати вертикальне переміщення при зміні температури трубопроводу.
- Розподіл навантаження:Забезпечує постійну підтримку трубопроводів і пов’язаних компонентів.
- Зниження стресу:Допомагає зменшити надмірні зусилля, що передаються на підключене обладнання.
- Управління вібрацією:Забезпечує еластичний опорний механізм для робочих систем трубопроводів.
- Захист обладнання:Допомагає зменшити ризик надмірного навантаження на чутливі точки з’єднання.
- Гнучкість установки:Відповідно до вимог проекту можна вибрати різні конфігурації.
Для інженерних проектів опору завжди слід вибирати на основі фактичної ваги трубопроводу, руху, робочої температури, положення встановлення та структурних умов, а не просто вибирати опору на основі діаметра труби.
Як працює опора зі змінною пружиною?
Принцип роботи регульованої пружинної опори заснований на залежності між прогином пружини та прикладеним навантаженням. На практиці пружина створює опорну силу, яка змінюється, коли трубопровід рухається вертикально.
Коли трубопровід рухається вниз, пружина ще більше стискається і опорна сила збільшується. При русі трубопроводу вгору стиснення пружини зменшується і, відповідно, зменшується опорне зусилля. Ця контрольована зміна дозволяє опорі стежити за рухом трубопроводу, продовжуючи нести навантаження.
Різниця між холодним і гарячим навантаженням є важливою мірою під час проектування. Опора повинна бути правильно відкалібрована, щоб її робочий стан залишався в межах дозволених коливань навантаження та діапазону ходу.
Для застосувань, де вертикальне зміщення є помірним і певний ступінь варіації навантаження є прийнятним, змінна пружинна опора може забезпечити ефективний баланс між продуктивністю, структурною простотою, зручністю встановлення та вартістю.
Які ключові технічні характеристики?
Різні проекти трубопроводів вимагають різної потужності пружини та діапазону руху. Відповідно до інформації про продукт, наданої Tianshun, змінні конфігурації опори пружини можуть охоплювати широкий діапазон промислових умов експлуатації.
| Специфікація | Типовий діапазон/опція | Інженерне значення |
|---|---|---|
| Тип підтримки | Тип A, B, C, D, E, F, G | Забезпечує гнучкість конфігурації для різних умов установки |
| Пружинний розмір | № 0–Ні. 22 | Дозволяє вибрати відповідно до необхідної вантажопідйомності |
| Діапазон подорожей | 30, 60, 90, 120, 180 мм | Відповідає різним вертикальним рухам трубопроводу |
| Операційне навантаження | 0,2–400 кН | Підтримує трубопроводи з різними робочими навантаженнями |
| Напрямок руху | Вгору/Вниз | Зберігає вертикальне теплове зміщення |
| Змінність навантаження | ≤25% стандарт | Контролює зміну опорної сили під час руху |
| Матеріал корпусу | Вуглецева сталь Q235/Q355 | Забезпечує структурну міцність і довговічність |
| Обробка поверхні | Гаряче оцинковане / Пофарбоване | Допомагає адаптувати опору до різних умов навколишнього середовища |
Ці значення слід розглядати як посилання на вибір продукту, а не як обмеження універсального дизайну. Остаточні характеристики повинні бути підтверджені відповідно до фактичних інженерних умов і технічної документації виробника.
Які основні компоненти?
Змінна пружинна опора складається з кількох координованих компонентів. Кожна частина сприяє несучій здатності, стабільності монтажу, робочій видимості або захисту навколишнього середовища.
- Гвинтова пружина:Основний еластичний компонент, виготовлений з пружинної сталі та оброблений для досягнення стабільних механічних характеристик.
- Верхня і нижня з'єднувальні пластини:Приєднайте опору до конструкції трубопроводу та несучої конструкції.
- Індикатор навантаження:Допомагає визначити навантаження пружини та умови зміщення під час монтажу та експлуатації.
- Механізм блокування:Захищає пружинний вузол під час транспортування, монтажу та введення в експлуатацію.
- Захисний корпус:Допомагає захистити пружину від пилу, вологи, дощової води та корозійного впливу навколишнього середовища.
Поєднання цих компонентів робить систему придатною для тривалого промислового використання, де важлива стабільна робота підтримки.
Які основні переваги?
Вибір правильної пружинної опори може значно підвищити надійність системи трубопроводів. У порівнянні зі звичайними жорсткими опорами конструкції зі змінними пружинами забезпечують додаткову можливість пересування, залишаючись відносно простими в установці та обслуговуванні.
Контрольована зміна навантаження
Правильно сконструйована змінна пружинна опора обмежує зміну опорної сили під час руху трубопроводу. Стандартна інформація про продукт Tianshun визначає змінність навантаження до 25%.
Кілька варіантів завантаження та подорожі
Різні розміри пружин і діапазони ходу полегшують підбір опори до конкретного руху трубопроводу та вимог до навантаження.
Калібрування перед навантаженням
Пружинні опори можна попередньо відрегулювати відповідно до визначених вимог проекту, що спрощує встановлення та введення в експлуатацію на робочому місці.
Адаптивна конструкція
Різні конфігурації та матеріали можна вибрати для різних середовищ встановлення, обмежень простору та умов експлуатації.
Зручність обслуговування
Модульна конструкція може спростити заміну компонентів і обслуговування, коли потрібне обслуговування протягом життєвого циклу обладнання.
Де використовується опора змінної пружини?
Технологія підходить для промислових трубопровідних систем, де вертикальний рух відбувається через коливання температури, умови експлуатації або вібрацію обладнання.
- Паропроводи ТЕС
- Трубопроводи живильної води та конденсату
- Нафтохімічні технологічні трубопроводи
- Сполучні трубопроводи теплообмінника
- Нафтогазові компресорні станції
- Клапанні камери трубопроводу природного газу
- Теплові мережі
- Споруди водопостачання та очищення стічних вод
- Трубопроводи суден і морських платформ
- Системи хіміко-фармацевтичної обробки
Наприклад, на підприємствах з виробництва електроенергії та нафтохімії трубопроводи можуть зазнавати повторних циклів нагрівання та охолодження. Правильно підібрана змінна пружинна опора може врахувати результуюче вертикальне зміщення, допомагаючи підтримувати запланований розподіл напруги в системі трубопроводу.
Як вибрати правильну опору змінної пружини?
Правильний вибір є одним з найважливіших етапів інженерної підтримки пружин. Опора повинна бути обрана відповідно до фактичних умов експлуатації, а не тільки номінального розміру труби.
- Визначити робоче навантаження:Розрахуйте вагу трубопроводу, ізоляції, клапанів, фітингів, ваги рідини та інших підтримуваних компонентів.
- Визначте вертикальний рух:Встановіть очікуване зміщення вгору або вниз між холодними та робочими умовами.
- Перевірте зміну навантаження:Визначте, чи підходить допустима зміна навантаження для підключеного обладнання та розрахунку напруги в трубопроводі.
- Оцініть місце установки:Виберіть відповідну конфігурацію, виходячи з доступної конструкції та дозволу на технічне обслуговування.
- Враховуйте умови навколишнього середовища:Виберіть відповідну обробку корпусу та поверхні для захисту від вологи, корозії, температури та зовнішнього впливу.
- Підтвердьте напрямок встановлення:Перевірте, чи потрібна опора для руху вгору чи вниз.
- Перегляньте інженерні стандарти:Переконайтеся, що вибрана опора сумісна з застосовними специфікаціями проекту та вимогами до конструкції трубопроводу.
Для складних проектів інженери можуть надати постачальнику навантаження на трубопровід, робочу температуру, очікуваний об’єм, простір для установки та інші ключові параметри. Потім виробник може порекомендувати відповідну модель і конфігурацію.
Як якість виробництва впливає на продуктивність?
Ефективність опори пружини значною мірою залежить від консистенції пружини, точності розмірів, калібрування навантаження, якості матеріалу та остаточного складання. Таким чином, якість виробництва безпосередньо пов’язана з довгостроковою надійністю трубопроводу.
Тяньшунь повідомляє про підхід до контролю якості повного процесу, який охоплює перевірку сировини, виробництво пружин з ЧПК, тестування продуктивності пружин, перевірку готової збірки та остаточну перевірку перед доставкою. Його виробничі потужності включають верстати для намотування пружин з ЧПК, обладнання для перевірки пружин, спектрометри та прилади для неруйнівного контролю.
Згідно з інформацією про продукт, кожна пружина проходить численні випробування на стиск і навантаження, щоб перевірити стабільність роботи перед складанням. Система управління якістю компанії сертифікована за стандартом ISO 9001:2015, а її продукція відповідає міжнародним стандартам, включаючи вимоги CE та API.
Ці заходи контролю якості особливо важливі для промислових проектів, де пружинні опори можуть залишатися в експлуатації протягом багатьох років під час повторюваних термічних циклів.
Як це порівнюється з іншими опорами для труб?
| Фактор порівняння | Змінна пружинна опора | Жорстка трубна опора | Постійна весняна підтримка |
|---|---|---|---|
| Вертикальний рух | Компенсує помірні рухи | Дуже обмежений | Підходить для великих пересувань |
| Зміна навантаження | Зазвичай ≤25% | Різко змінюється при зміщенні | Як правило, набагато нижчий |
| Структурна складність | Середній | Низький | Високий |
| монтаж | Відносно просто | просто | Більш вимогливий |
| Рівень вартості | Середній | Низький | Високий |
| Типове застосування | Загальне теплове зміщення | Мало або зовсім не рухається | Системи великого переміщення або дуже чутливі до навантаження |
Це порівняння показує, чому не існує універсальної «найкращої» опори для труб. Змінна пружинна опора є особливо привабливою, коли трубопровід відчуває помірне вертикальне зміщення і контрольована зміна опорного навантаження є прийнятною.
Часті запитання
1. Яка основна функція опори змінної пружини для трубопроводу?
Його основна функція полягає в тому, щоб підтримувати вагу трубопроводу, одночасно дозволяючи контрольоване вертикальне переміщення, викликане тепловим розширенням, звуженням або зміною робочих умов.
2. Чим змінна пружинна опора відрізняється від постійної пружинної опори?
Змінна пружинна опора змінює свою опорну силу, коли пружина відхиляється. Постійна опора пружини призначена для підтримки набагато стабільнішої опорної сили протягом усього зазначеного діапазону ходу. Змінні пружинні опори зазвичай придатні, коли прийнятні помірні коливання навантаження.
3. Яка інформація потрібна для вибору пружинної опори?
Важливі параметри включають робоче навантаження, холодне навантаження, гаряче навантаження, вертикальне зміщення, напрямок руху, робочу температуру, простір для встановлення, конфігурацію труби та умови навколишнього середовища.
4. Які діапазони подорожей доступні?
Типові варіанти виробу включають хід 30 мм, 60 мм, 90 мм, 120 мм і 180 мм. Відповідний хід слід вибирати відповідно до фактично розрахованого руху трубопроводу.
5. Чи можна налаштувати змінні пружинні опори?
так Індивідуальні рішення можуть бути розроблені для особливих вимог до навантаження, умов переміщення, обмеженого простору для встановлення, матеріалів, обробки поверхні та інших вимог, що стосуються конкретного проекту.
6. Як я можу визначити, чи потрібна мені змінна чи постійна пружинна опора?
Рішення має ґрунтуватися на переміщенні трубопроводу, допустимих змінах опорного навантаження, чутливості підключеного обладнання, аналізі напруги та специфікаціях проекту. Для критичних трубопровідних систем вибір має бути підтверджено інженерними розрахунками та професійним технічним оглядом.
Висновок
Добре спроектована опорна система є основою безпечної та надійної роботи промислових трубопроводів. Поєднуючи пружну підтримку навантаження з контрольованим вертикальним рухом, aОпора змінної пружини для трубопроводуможе допомогти керувати тепловим зміщенням, розподілити навантаження на трубопровід, зменшити надмірне навантаження та захистити підключене обладнання. Для проектів, які потребують стандартних або індивідуальних рішень, Tianshun пропонує змінні пружинні опори з кількома конфігураціями навантаження та ходу, контроль якості виробництва, технічну допомогу у виборі та післяпродажну підтримку. Якщо ви плануєте новий проект трубопроводу або модернізуєте існуючу систему підтримки,зв'яжіться з намиз вашими вимогами до навантаження, об’єму, температури та встановлення, щоб обговорити відповідне рішення для підтримки змінної пружини для вашого застосування.
