Вішалка з постійною пружиною високої місткості

Компанія Yangzhou Tianshun розробляє та виробляє пружинні опори постійного навантаження з 2012 року. Наші підвіски з високим навантаженням, що охоплюють проектні навантаження до 500 кН і які можна налаштувати за межами цього, побудовані на об’єкті площею 35 000 м², де працюють понад 100 кваліфікованих співробітників. Кожна одиниця попередньо налаштована, протестована та доставлена ​​з повною документацією для проектів у понад 45 країнах.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Технічний огляд

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)

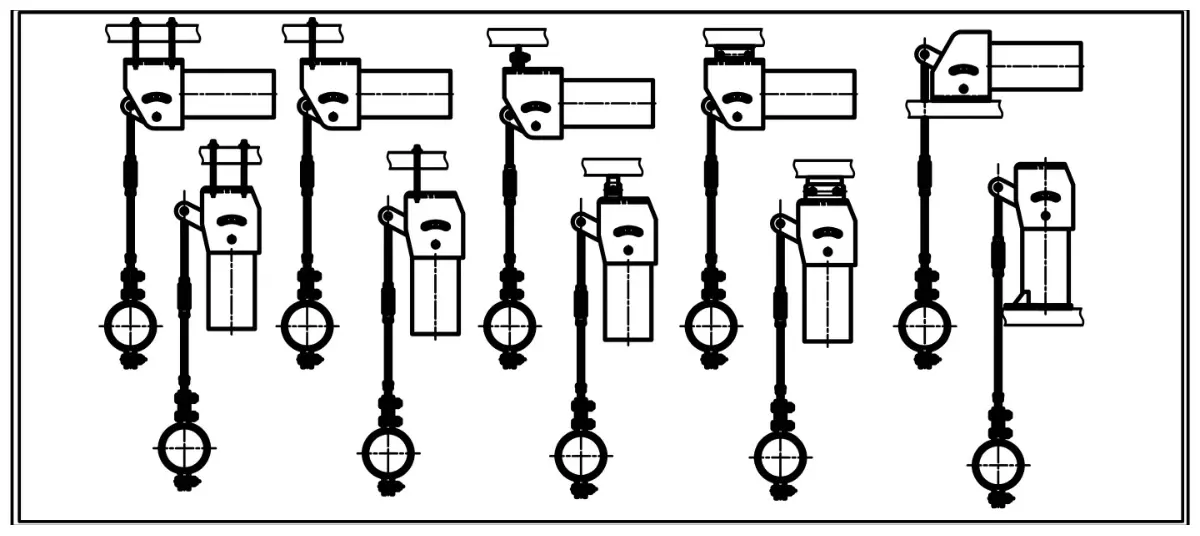

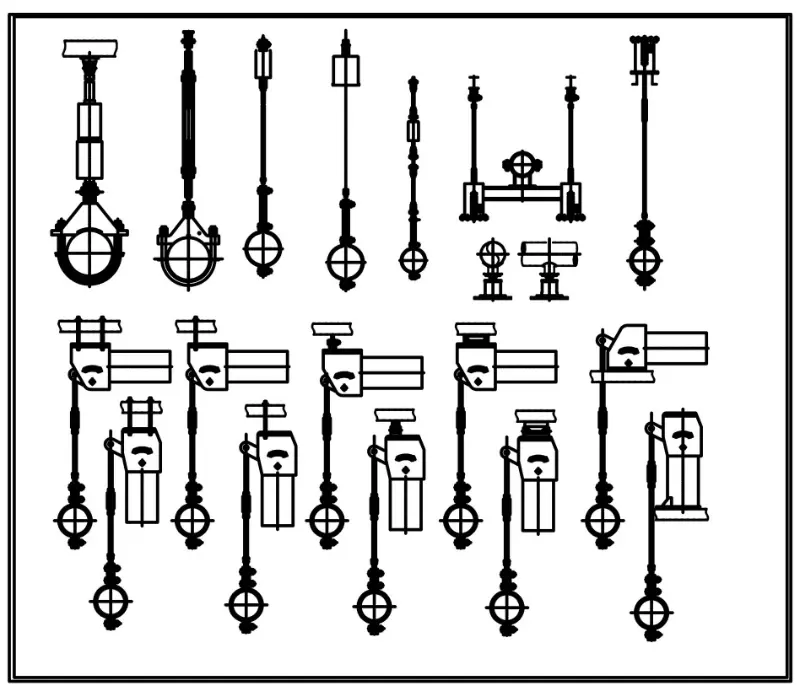

Положення установки	Горизонтальний  / Вертикальний
Оздоблення корпусу	Гаряче оцинковане  /епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

Ми здійснюємо конвертацію між національними стандартами за умови технічної сумісності параметрів. Жодні коригувальні коефіцієнти не застосовуються, якщо розрахункові навантаження та переміщення знаходяться в межах обраного стандарту.

Чому постійне навантаження має значення для високонавантаженої опори труби

Коли постійна пружинна підвіска з високим навантаженням відчуває велике вертикальне зміщення через теплове розширення, опора змінної пружини змінює свою силу опору, коли пружина стискається або розтягується. Ця зміна навантаження може передати небажану напругу на стінку труби, підключене обладнання та сусідні опори. Постійний пружинний підвіс усуває цю проблему, доставляючи практично незмінну опорну силу від холодного положення до гарячого робочого положення та будь-де між ними.

Механізм використовує пружину стиснення, яка діє через кривошип і шатун. Геометрія влаштована таким чином, що крутний момент пружини навколо головного шарніра дорівнює крутному моменту навантаження в кожній точці ходу. Результатом є опорна сила, яка залишається у вузькому діапазоні відхилень незалежно від того, наскільки далеко труба рухається вертикально.

Конструктивні особливості, які забезпечують надійність при високих навантаженнях

Надійна вантажопідйомність з невеликим відхиленням

Стандартні моделі витримують робочі навантаження від 0,1 кН до 500 кН. Для навантажень понад 500 кН ми розробляємо індивідуальні опори відповідно до креслень і специфікацій клієнта. Відхилення навантаження утримується в межах ±5% від номінального значення в стандартному варіанті, а опція високої точності досягає ±3%. Цей жорсткий допуск перевіряється на нашому калібрувальному стенді перед відправкою.

Стійка конструкція для важких вертикальних переміщень

Корпус діє як захисний кожух, утримуючи будівельне сміття та забруднення на місці від пружини та з’єднання. Доступні стандартні ходи 50 мм, 100 мм, 200 мм і 400 мм, а фактичний хід до 600 мм може бути наданий, якщо цього вимагає схема трубопроводу. Верхній і нижній обмежувачі ходу інтегровані, щоб запобігти переміщенню в будь-якому напрямку, а видима шкала ходу дозволяє монтажникам підтверджувати положення в будь-який час.

Пружинні матеріали, вибрані для довговічності

Пружинні котушки виготовлені зі сталі 60Si2Mn або 50CrVA, обидві вибрані через їхню високу втомну міцність і постійну продуктивність протягом років термічного циклу. Поєднання хорошого матеріалу та контрольованих процесів намотування підтримує стабільне навантаження та тривалі інтервали обслуговування, очікувані на енергетичних і технологічних установках.

Поле регулюється без припущень

Гвинт регулювання навантаження дозволяє точно регулювати опорне зусилля на місці. Обертання гвинта в зазначеному напрямку збільшує або зменшує навантаження з кроком 2% із загальним діапазоном регулювання від ±10% до ±20% залежно від моделі. Циферблат поруч із гвинтом зчитує налаштування безпосередньо, тому монтажник може набрати необхідне налаштування, не знімаючи блок і не використовуючи зовнішні тензодатчики.

Попередньо встановлені штифти, що спрощують установку та гідровипробування

Кожна постійна пружинна вішалка залишає фабрику з червоними попередньо встановленими штифтами, встановленими в положення холодної установки, вказане клієнтом. Штифти фіксують механізм, щоб систему трубопроводів можна було піддати гідростатичним випробуванням або хімічному очищенню без подальшого відхилення пружинного вузла. Наші стандартні штифти розроблені таким чином, щоб витримувати вдвічі більше номінального робочого навантаження під час тестування. Якщо очікуються більш високі випробувальні навантаження, ми посилюємо вузол штифта, про що повідомляємо на етапі замовлення. Штифти необхідно видалити перед введенням системи в експлуатацію.

Контроль якості та відстеження

Кожний продукт перед відправленням проходить комплексне власне тестування

Перед відправкою кожен продукт проходить повний процес внутрішнього тестування. Цей процес включає перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-зміщення та вимірювання товщини покриття. Протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR) постачаються.

Роз’яснення щодо акредитації третіх сторін

Внутрішнє тестування – це не те саме, що стороннє тестування, акредитоване ILAC. Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна надати як окрему додаткову послугу.

Додаткові сторонні послуги інспекції (цитується окремо)

1. Тестування матеріалу

Ця послуга охоплює аналіз хімічного складу, випробування на розтяг, випробування на низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Доступні методи включають тестування магнітними порошками (MT), тестування проникаючими рідинами (PT), ультразвукове тестування (UT) і радіографічне тестування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші відмінні переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Більше ніж стандартний вітчизняний постачальник

На відміну від стандартних вітчизняних виробників, які надають тільки сам продукт, ми поставляємо криву навантаження-переміщення з кожним пружинним блоком. Ми також допомагаємо організовувати тестування сторонніми компаніями SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Там, де застосовуються підвіски з постійною пружиною великої ємності

Ці опори встановлюються скрізь, де трубна система має велике вертикальне зміщення і не може витримувати зміну опорних сил. Типові установки включають магістральні паропроводи на теплових і атомних електростанціях, трубопроводи гарячого повторного нагріву, стояки живильної води котлів і високотемпературні технологічні трубопроводи на нафтопереробних і хімічних заводах. У кожному разі підвіс підтримує майже постійне навантаження від холодного до гарячого, запобігаючи небажаній передачі напруги на з’єднання турбіни, сопла посудини та інше чутливе обладнання.

Часті запитання

Чим постійна пружинна підвіска відрізняється від змінної пружинної опори?

Змінна опора пружини змінює своє навантаження, коли пружина відхиляється, що означає, що труба відчуває різну силу в холодному та гарячому станах. Постійна пружинна підвіска розроблена таким чином, що опорна сила залишається майже однаковою протягом усього ходу. Це запобігає зміні навантаження від передачі напруги в систему труб, що особливо важливо на критичних лініях із великими вертикальними рухами.

Чи може Tianshun виготовляти вішалки з навантаженням понад 500 кН?

так Ми розглядаємо високоємні опори як індивідуальні замовлення. Ви можете надіслати нам проектні креслення або вказати навантаження, хід, кінцеві з’єднання та відповідний код. Наша команда інженерів розробить відповідну вішалку та надасть креслення затвердження перед виготовленням.

Яке призначення червоних попередньо встановлених шпильок і коли їх слід видалити?

Попередньо встановлені шпильки фіксують вішалку в положенні холодної установки. Вони зберігають механізм жорстким, щоб систему труб можна було заповнити, провести гідровипробування або хімічну очистку без руху пружини. Штифти повинні бути видалені лише після завершення всіх випробувань і перед тим, як система буде введена в експлуатацію для нормальної роботи. Якщо залишити їх на місці під час роботи, вішалка не зможе працювати.

За якими міжнародними стандартами ви можете працювати?

Ми регулярно постачаємо підвіски з постійною пружиною відповідно до GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L і JIS B 8501. Якщо для вашого проекту потрібен інший стандарт, надішліть нам специфікацію, і ми підтвердимо відповідність.

Чи можна адаптувати оздоблення корпусу для корозійних або морських середовищ?

Наші стандартні покриття — це гаряче цинкування та епоксидне фарбування. Для висококорозійних атмосфер ми можемо застосувати спеціальні системи покриття або виготовити корпус із нержавіючої сталі. Будь ласка, вкажіть умови навколишнього середовища у вашому запиті, щоб ми могли запропонувати відповідну захисну систему.

Які ваші умови оплати та типові терміни доставки?

Ми приймаємо оплату банківським переказом. Терміни доставки залежать від кількості замовлення та складності індивідуальних налаштувань, але стандартні вішалки з постійною пружиною зазвичай можна виготовити та налаштувати протягом чотирьох-шести тижнів після підтвердження замовлення. Пришвидшену доставку можна обговорити та узгодити під час переговорів щодо контракту.

Робота з Tianshun

Коли ви запитуєте про високонавантажену постійну пружинну підвіску, вам призначають спеціального менеджера з роботи з клієнтами, який розуміє конструкцію опор труб, а не лише комерційні терміни. Наша команда інженерів розглядає ваші стандартні вимоги до навантаження, транспортування та трубопроводів і надсилає технічну пропозицію протягом 24 годин. Спеціальні конфігурації — нестандартні переміщення, розширені температурні діапазони, спеціальні матеріали або спеціальна проектна документація — обробляються як частина нашого звичайного обсягу постачання.

Після доставки ми надаємо інструкції зі встановлення, попередньо встановлені інструкції щодо видалення шпильки та поради з обслуговування. Понад 70% нашого бізнесу є результатом повторних замовлень від клієнтів, які залежать від нашої підтримки для передбачуваного виконання циклу за циклом.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Об’єкт площею 35 000 м², Цзянсу, Китай — експорт у понад 45 країн.

Постійні пружинні підвіски, які стабільно утримують вантаж, тому труба не бачить сюрпризів.
