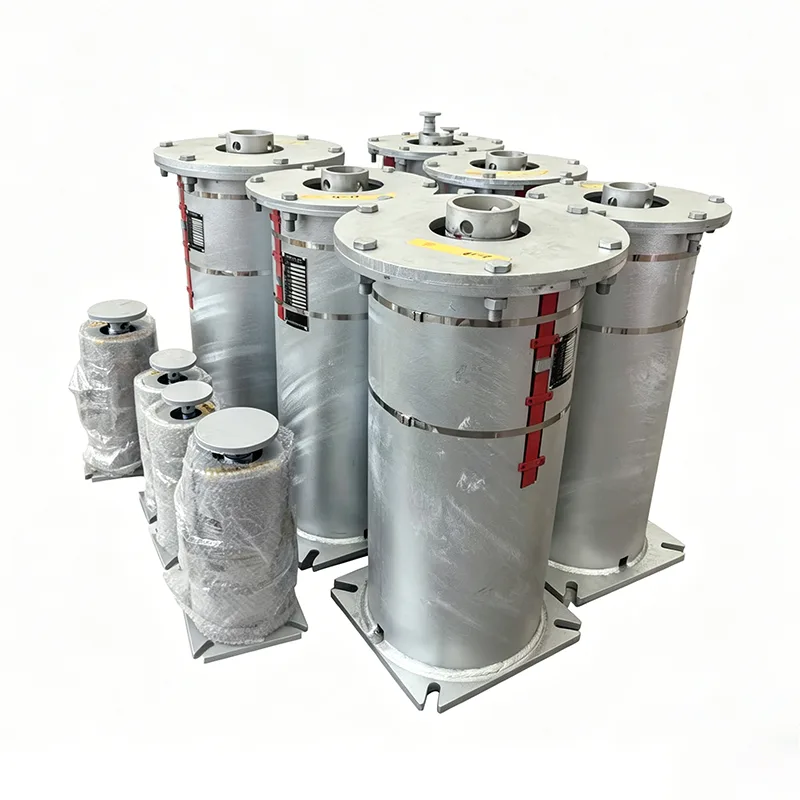

Опора змінної пружини теплової електростанції

У складних системах пароводяних, димових газів і повітря, а також пиловугільних систем теплових електростанцій теплове зміщення трубопроводів, викликане різкими змінами температури, є основною небезпекою, що загрожує безпеці системи. Спираючись на 14 років технічного накопичення в галузі підтримки трубопроводів, Yangzhou Tianshun Pipeline Technology Co., Ltd. спеціально розробила опору зі змінною пружиною теплоелектростанції для умов роботи теплової енергії. Розроблений на основі принципу рівноваги моментів, цей продукт забезпечує безперервну пружну опорну силу, коли в трубопроводах виникає вертикальне теплове зміщення, ефективно поглинає та компенсує напругу зміщення, запобігає пошкодженню трубопроводів і підключеного обладнання додатковими навантаженнями та забезпечує тривалу безпечну роботу електростанцій.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Технічні характеристики продукту

Таблиця характеристик змінної пружинної вішалки	приклад
Тип / конфігурація вішалки	Тип A, B, C, D, E, F, G
Розмір пружини / №	№ 0 - № 22
Діапазон подорожей	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Операційне навантаження	0,2 кН ​​- 400 кН
Встановлене навантаження (холодне навантаження)	кН / кгс
Робоче навантаження (гаряче навантаження)	кН / кгс
Напрямок руху	Вгору/Вниз
Мінливість (%)	≤ 25% (стандарт)
Обробка поверхні	Гаряче цинкування/пофарбоване
Матеріал корпусу	Вуглецева сталь (Q235/Q355)

Інженерне застосування та значення

Трубопровідні системи теплових електростанцій пред'являють надзвичайно високі вимоги до надійності опорних частин. При проектуванні опори змінної пружини теплової електростанції ми повністю врахували практичні інженерні проблеми:

Усунення додаткових навантажень: у межах зазначеного діапазону навантаження-переміщення момент пружини та момент навантаження завжди зберігають динамічну рівновагу, уникаючи деформації трубопроводу або витоку з’єднання, викликаного тепловим розширенням і холодним стисненням.

Точне налаштування холодного стану: виробник виконує налаштування попереднього стиснення строго відповідно до встановленого навантаження користувача, і фіксує індикаторну пластину в теоретичному робочому положенні холодного стану за допомогою позиціонуючих блоків, гарантуючи, що пружина тимчасово знаходиться в жорсткому стані під час встановлення на місці та уникаючи випадкового напруження під час будівництва.

Інтуїтивно зрозумілий контроль роботи та технічного обслуговування: конструкція зовнішньої індикаторної пластини переміщення дозволяє експлуатаційному та обслуговуючому персоналу інтуїтивно перевіряти, чи відповідає зміщення опори пружини під робочим навантаженням конструкції після того, як трубопровід введено в нормальний режим роботи, полегшуючи профілактичне обслуговування.

Суворий контроль якості та специфікації встановлення

Перед відправкою кожен продукт проходить комплексне тестування на підприємстві

Обкладинки для внутрішнього тестування

Розмірна та візуальна перевірка, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівне випробування MT/PT (де застосовно), випробування пружинного навантаження з кривими навантаження-переміщення та вимірювання товщини покриття. Надаються протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR).

Примітка. Внутрішнє тестування не є тестуванням третьої сторони, акредитованим ILAC

Тестування під наглядом третьої сторони або лабораторне тестування доступне як додаткова послуга, яка оплачується окремо.

Додаткові сторонні послуги інспекції (цитується окремо)

1. Тестування матеріалу

Аналіз хімічного складу, випробування на розтяг, випробування на удар при низькій температурі за Шарпі та випробування на твердість.

2. Зварювання НК

Магнітопорошкове випробування (MT), рідке проникнення (PT), ультразвукове випробування (UT) і радіографічне випробування (RT).

3. Випробування пружинного навантаження

Включаючи криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Що нас відрізняє

На відміну від стандартних вітчизняних виробників, які постачають тільки сам продукт, ми надаємо криву навантаження-переміщення з кожним пружинним блоком. Ми також сприяємо стороннім тестуванням SGS і перевіркам під наглядом, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Чому варто обрати опору змінної пружини теплоелектростанції Tianshun?

Багатий досвід у теплоенергетичних проектах: продукція широко використовується в пароводяних трубопроводах і системах підвіски котельного обладнання теплових електростанцій в країні та за кордоном і витримала випробування циклів запуску та зупинки кількох установок.

Індивідуальна інженерна підтримка: ми надаємо технічні послуги повного процесу, починаючи з розрахунку напруги в трубопроводі, вибору типу та відповідності до інструкцій із встановлення на місці, гарантуючи, що кожна опора точно відповідає робочим умовам.

Стабільна доставка в ланцюжок поставок: покладаючись на автоматизовані виробничі лінії та повне випробувальне обладнання на нашій базі в Цзянсу, ми забезпечуємо своєчасну та високоякісну доставку матеріалів для великих серійних проектів теплової енергетики.

Підтримка повного життєвого циклу: ми створюємо ексклюзивні файли проекту та надаємо оцінку стану та вказівки щодо заміни під час технічного обслуговування, що зупиняється, зменшуючи ризики експлуатації та обслуговування електростанцій.
