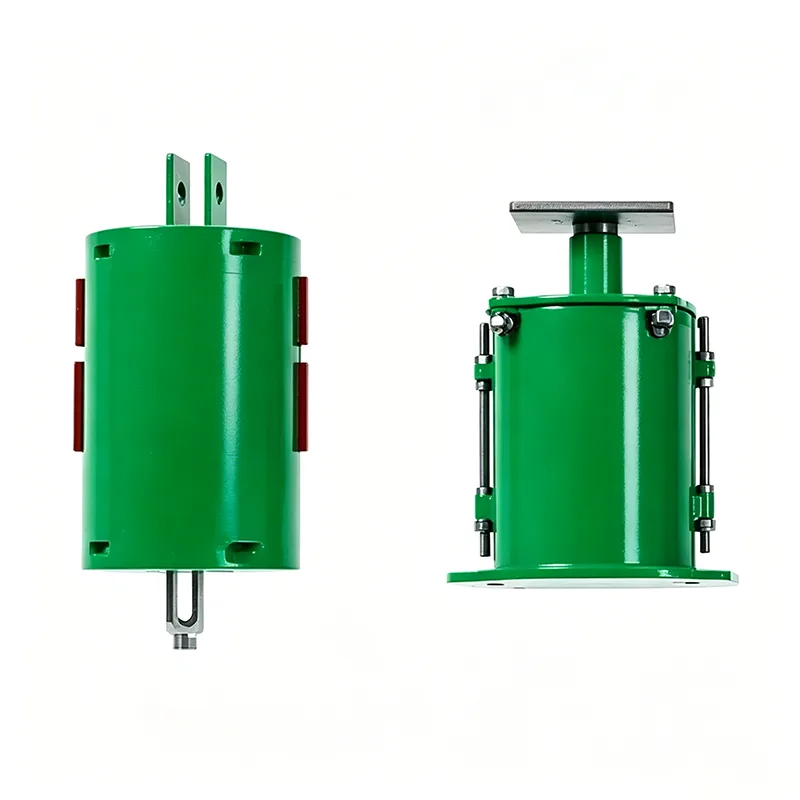

Промислова пружинна вішалка

Industrial Spring Hanger — це спеціальний опорний пристрій для промислових трубопровідних систем. Він призначений для витримування власної ваги трубопроводів, компенсації зсуву, викликаного тепловим розширенням і звуженням, і ізоляції механічної вібрації. З 2012 року компанія Yangzhou Tianshun Piping зосередилася на дослідженні та розробці та виробництві таких продуктів. За останні 14 років ми виготовили понад 500 000 наборів, які широко застосовуються в промислових проектах високого стандарту по всьому світу. Наша продукція виробляється в суворій відповідності до міжнародних стандартів, забезпечуючи як стандартні, так і індивідуальні рішення для різноманітних робочих умов.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Принцип роботи

Використовуючи пружні властивості пружин, Industrial Spring Hanger підтримує постійну опорну силу, коли трубопроводи створюють вертикальне зміщення. Коли трубопроводи розширюються або звужуються через зміни температури, пружини відповідно розтягуються і стискаються. Це забезпечує рівномірну передачу навантажень трубопроводу на будівельні конструкції, запобігаючи розриву труб і пошкодженню обладнання в результаті концентрації напруги, спричиненої жорсткими обмеженнями. У той же час амортизаційний ефект пружин ефективно поглинає вібрацію, що створюється насосами, компресорами та іншим обладнанням, і зменшує передачу шуму.

Технічні характеристики продукту

Основні характеристики

▶  Висока точність навантаження: кожен блок калібрується за навантаженням перед доставкою, при цьому похибка навантаження контролюється в межах ±5%.

▶ Чудова стійкість до втоми: усі пружини пройшли 100 000 циклів випробувань на втому без остаточної деформації чи руйнування.

▶  Високий коефіцієнт безпеки: проектний коефіцієнт безпеки становить не менше 1,5, що забезпечує надійну роботу в екстремальних умовах роботи.

▶  Надзвичайні антикорозійні характеристики: гаряче цинкування або епоксидне покриття, збагачене цинком, підходить для корозійних середовищ, таких як прибережні зони та хімічні заводи.

▶  Візуальний контроль: оснащено чіткими шкалами переміщення для легкого встановлення на місці та перевірки роботи.

Порівняння продуктивності

Сценарії застосування

Промисловий пружинний підвіс застосовний до всіх промислових трубопровідних систем, схильних до коливань температури та вібрації. Він надзвичайно добре працює в таких сценаріях:

▶  Технологічні трубопроводи високої температури та високого тиску для нафтопереробних установок

▶  Магістральні паропроводи та трубопроводи живильної води електростанцій

▶  Кріогенні трубопроводи на терміналах прийому СПГ та установках газифікації

▶ Трубопроводи транспортування корозійних середовищ на хімічних і фармацевтичних заводах

▶  Магістральні трубопроводи міських тепломереж

▶  Газо- та кисневі трубопроводи на металургійних заводах

Система забезпечення якості

Ми встановили повну систему контролю якості повного процесу, яка охоплює вхідну перевірку сировини до доставки готової продукції.

1. Вхідна перевірка сировини: кожна партія сталі постачається з оригінальними сертифікатами матеріалу та перевіряється за допомогою спектрального аналізу та перевірки механічних властивостей.

2. Контроль виробництва пружин: Пружини виготовляються на верстатах з ЧПУ. Кожна пружина проходить випробування на навантаження та постійне випробування на деформацію стиснення.

3. Контроль якості зварювання: усі процедури зварювання виконуються сертифікованими зварниками з подальшим неруйнівним контролем.

4. Перевірка доставки готової продукції: кожна одиниця підлягає калібруванню навантаження та візуальному огляду з наданням повних документів про сертифікацію якості.

Наша система управління виробництвом пройшла сертифікацію ISO 9001:2015, і всі продукти відповідають міжнародним стандартам, включаючи CE та API.

Допоміжні послуги

▶  Безкоштовна послуга технічного підбору: ми надаємо професійний підбір підвіски та розрахунок на основі параметрів трубопроводу та фактичних умов роботи.

▶  Індивідуальний дизайн: нестандартний дизайн для особливого навантаження, об’єму або обмеженого простору для установки.

▶  Технічна підтримка на місці: можна надіслати професійних інженерів для керівництва встановленням і введенням в експлуатацію на місці.

▶  Довгострокове постачання запасних частин: ми підтримуємо добре обладнаний склад запасних частин, щоб забезпечити оперативну підтримку попиту на запчастини.

Для отримання додаткових технічних параметрів або індивідуальних рішень промислової пружинної вішалки, будь ласка, зв’яжіться з нашою командою продажів, щоб отримати докладні документи.
