Коли промислові трубопроводи повинні витримувати теплове розширення, одночасно витримуючи раптові ударні навантаження,ТяньшуньзабезпечуєГідравлічні демпфери для стримування трубпризначений для підтримки стабільності системи в складних умовах експлуатації. Ці чутливі до швидкості пристрої дозволяють поступовий рух труб під час нормальної роботи та забезпечують динамічне обмеження, коли швидке зміщення загрожує цілісності трубопроводу.
Гідравлічні демпфери є важливими пристроями динамічного обмеження на електростанціях, нафтохімічних підприємствах, нафтопереробних заводах та інших промислових установках, де системи трубопроводів стикаються з сейсмічними силами, гідроударами, перехідними процесами тиску та порушеннями, пов’язаними з обладнанням. На відміну від звичайних жорстких обмежень, вони пристосовуються до повільного термічного руху, протистоячи раптовому високошвидкісному зсуву. У цій статті пояснюється їх принципи роботи, основні компоненти, інженерні міркування, застосування та вимоги до обслуговування. У ньому також описано, як вибрати відповідне обладнання для конкретних проектів обмеження труб і як Tianshun може підтримувати вимоги до промислових трубопроводів.
Гідравлічні демпфери — це спеціалізовані механічно-гідравлічні пристрої, які обмежують швидкий рух у системах трубопроводів, дозволяючи при цьому відносно необмежений рух на низьких швидкостях. Вони особливо цінні в установках, де труби розширюються, звужуються або зсуваються під час нормальних робочих циклів, але повинні залишатися під контролем під час несподіваних динамічних подій.
Типовий гідравлічний демпфер містить циліндр, поршень, поршневий шток, гідравлічну рідину, внутрішній механізм регулювання потоку, ущільнення та кінцеві з’єднання. Коли труба рухається повільно через зміни температури, гідравлічна рідина тече через калібровані канали, дозволяючи поршню рухатися. Коли рух перевищує вказану швидкість активації пристрою, гідравлічний опір суттєво зростає, допомагаючи стримувати трубу.
Гідравлічні демпфери зазвичай працюють поруч із несучими опорами, а не замінюють їх. Пружинні підвіски, башмаки для труб та інші опори витримують вагу труби та забезпечують нормальний рух, тоді як демпфери забезпечують обмеження проти визначених динамічних навантажень.
Для детальної інформації щодо конкретного проекту перегляньте інформацію про продукт Tianshun Hydraulic Snubbers for Pipe Restraint.
Принцип роботи заснований на зв'язку між швидкістю поршня та гідравлічним опором. Пристрій по-різному реагує на поступове зміщення та раптовий рух, допомагаючи системам трубопроводів залишатися гнучкими під час звичайної роботи без шкоди для динамічного обмеження.
Промислові труби зазнають змін у розмірах із підвищенням і зниженням робочої температури. Під час досить повільного руху демпфер дозволяє своєму поршню рухатися через циліндр з обмеженим опором. Це допомагає запобігти непотрібному обмеженню теплового розширення та звуження.
Під час сейсмічної події, гідроудару, спрацьовування турбіни чи подібного перехідного процесу швидкість у трубі може швидко зрости. Внутрішній гідравлічний механізм демпфера обмежує потік рідини, коли досягаються задані умови активації.
Підвищення гідравлічного опору істотно ускладнює подальший рух поршня. Потім пристрій передає результуючу стримуючу силу через свої монтажні з’єднання на опорну конструкцію, допомагаючи обмежити надмірне зміщення труби.
Як тільки перехідний процес вщухне, механізм може повернутися до своєї нормальної поведінки, що дозволяє рух, залежно від конструкції. Правильне визначення розміру, встановлення та технічне обслуговування важливі для того, щоб демпфер реагував належним чином протягом усього терміну служби.
Правильно підібрані гідравлічні демпфери пропонують кілька інженерних переваг для систем промислових трубопроводів.
Одним із важливих обмежень є те, що гідравлічні демпфери не є універсальним рішенням для кожної проблеми вібрації. Їх придатність залежить від характеристик руху, діапазону частот, випадків навантаження та вимог до продуктивності системи трубопроводів. Вібрація з низькою амплітудою високої частоти може вимагати іншого або додаткового підходу до контролю вібрації.
Гідравлічні демпфери часто розглядаються для критичних мереж трубопроводів, де раптове зміщення може вплинути на безперервність роботи, цілісність обладнання або безпеку установки.
Основні паропроводи, трубопроводи живильної води та інші високоенергетичні контури можуть зазнавати динамічних навантажень під час відключення обладнання, перепадів тиску або сейсмічних подій. Демпфери допомагають стримувати рух, коли цього вимагають умови конструкції.
Технологічні трубопроводи, підключені до насосів, компресорів, печей і обладнання, що працює під тиском, можуть бути піддані швидким змінам робочих умов. Правильно розроблені обмеження можуть допомогти контролювати перехідні навантаження та захистити вразливі з’єднання.
Системи трубопроводів, пов’язані з безпекою, можуть вимагати ретельно задокументованих характеристик стримування, екологічної кваліфікації та сейсмічної оцінки. Вибір має відповідати відповідним кодам проекту та кваліфікаційним вимогам, а не покладатися лише на загальні описи продукту.
Об’єкти з переробки газу, зрідженого природного газу та транспортні лінії високого тиску можуть вимагати спеціалізованих допоміжних механізмів для забезпечення робочого руху під час контролю певних динамічних подій.
Металеві сильфонні компенсатори та подібні компоненти можуть бути чутливими до надмірного зміщення або зовнішнього навантаження. Правильно розташовані демпфери можуть допомогти обмежити рух під час певних перехідних умов, за умови, що повна система обмежень розроблена для навантажень на з’єднання та трубопроводи.
Продуктивність гідравлічного демпфера залежить від кількох взаємопов’язаних конструктивних параметрів. У наведеній нижче таблиці наведено репрезентативні значення, опубліковані в інформації про продукт Tianshun. Фактичні вимоги мають бути підтверджені для конкретної моделі та проекту.
| Параметр | Репрезентативний діапазон або варіант | Інженерні міркування |
|---|---|---|
| Вантажопідйомність | Приблизно від 5 кН до 500 кН і вище для індивідуальних установок | Має враховувати розрахункові сили стримування та визначені випадки навантаження. |
| Стандартний хід | 100, 150, 200, 300 і 500 мм | Повинен охоплювати очікуване теплове зміщення та допуски встановлення. |
| Швидкість активації | Зазвичай 5–50 мм/с, залежно від специфікації | Необхідно відрізняти нормальний рух труби від динамічних умов, що вимагають обмеження. |
| Стандартна робоча температура | Приблизно від -40°C до +120°C | Перевірте придатність рідини, ущільнень і матеріалів за фактичних робочих температур. |
| Матеріал циліндра | Варіанти з вуглецевої або легованої сталі | Вибір залежить від навантажень, середовища та специфікацій проекту. |

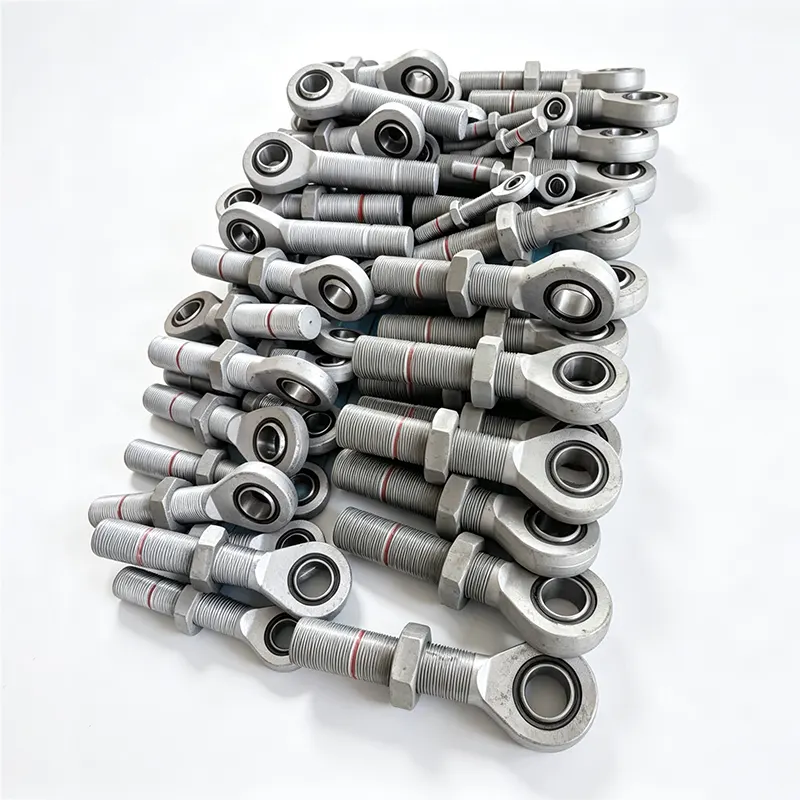

| Кінцеві з'єднання | Вушко штанги, скоба, кульовий шарнір і варіанти з різьбою | Має відповідати конструктивному кріпленню та дозволеному напрямку руху. |
| Тестування | Функціональне випробування, перевірка тиску та герметичність, як зазначено | Підтвердьте записи перевірки та необхідну документацію перед прийняттям. |
Ці значення є орієнтовною інформацією про продукт, а не заміною затвердженої таблиці даних або розрахунку для конкретного проекту. Для ядерних, високотемпературних чи інших критичних послуг підтвердьте застосовні кваліфікаційні вимоги безпосередньо у виробника.
Вибір гідравлічного демпфера вимагає узгодження аналізу напруги в трубопроводі, конструкції опори, інтерфейсу обладнання та умов на місці. Купівля лише на основі номінального діаметра труби недостатня.
Визначте, чи має обмеження діяти на сейсмічні навантаження, гідроудари, розрядження запобіжного клапана, спрацьовування обладнання, рух, спричинений вітром, або інший перехідний процес. Основний варіант навантаження визначає необхідну ефективність обмеження.
Використовуйте схвалений аналіз напруги трубопроводу, щоб визначити необхідні сили розтягування та стиснення. Перевірте показник демпфера, міцність кріплення, конструкційну сталь, зварні шви та з’єднані компоненти труби як частину повного шляху навантаження.
Встановіть очікуваний тепловій перехід від гарячого до холодного, положення установки та можливе зміщення за відповідних умов експлуатації. Адекватний хід допомагає запобігти небажаному контакту в кінці шляху та перешкоді нормальному руху труби.
Швидкість активації має відповідати очікуваному діапазону нормального руху та динамічних подій, що вимагають обмеження. Неправильне калібрування може призвести до небажаного опору під час звичайної роботи або неадекватної реакції під час перехідного процесу.
Перевірте температуру навколишнього середовища та труб, вплив корозії, вологість, сумісність рідин та будь-які особливі вимоги до навколишнього середовища. Спеціалізовані програми можуть потребувати вдосконалених матеріалів, ущільнень, захисних покриттів або кваліфікаційних випробувань.
Визначте керівні коди проектування та специфікації проекту. Залежно від застосування вони можуть включати відповідні вимоги ASME B31.1, ASME B31.3, стандарти MSS або специфікації ядерних послуг. Уточнюйте точні видання, застосовність і необхідний обсяг кваліфікації у відповідального інженера.
Щоб отримати додаткову інформацію про допоміжне допоміжне обладнання, вивчіть постійні пружинні опори Tianshun і перегляньте, як вибрані компоненти можуть працювати разом у скоординованій опорній системі трубопроводів.
Навіть правильно підібраний гідравлічний демпфер може працювати погано, якщо він неправильно встановлений або обслуговується неналежним чином. Встановлення та перевірка повинні здійснюватися відповідно до інструкцій виробника та затвердженої проектної документації.
Під час огляду слід враховувати витік гідравлічної рідини, корозію, пошкодження поршневого штока, ослаблені з’єднання, пошкоджені ущільнення, ненормальне зміщення та ознаки механічного впливу. Будь-які незвичайні умови слід оцінювати відповідно до інструкцій з обслуговування виробника.
Інтервали перевірок і графіки капітального ремонту повинні відображати посібник з обладнання, робоче середовище, історію подій і вимоги проекту. Опубліковані рекомендації Tianshun вказують на перевірки з інтервалом приблизно від трьох до п’яти років і можливий капітальний ремонт приблизно через десять років за нормальних умов експлуатації; їх слід розглядати як загальні рекомендації, а не універсальні вимоги. Для критично важливих для безпеки програм може знадобитися інший розклад.
Після значної сейсмічної події або іншого проектного перехідного процесу перевірте систему обмеження відповідно до застосовних процедур на місці, перш ніж повертати пошкоджене обладнання в експлуатацію.
Їхнє основне призначення — забезпечити повільний рух труби під час нормальних робочих умов, одночасно обмежуючи швидке зміщення, спричинене певними динамічними подіями. Це допомагає контролювати навантаження, що передаються на трубопроводи, підключене обладнання та опорні конструкції.
Пружинне підвішування підтримує вагу труби, пристосовуючись до теплового руху. Гідравлічний демпфер насамперед забезпечує динамічне обмеження і, як правило, не замінює несучої функції опори. Обидва можуть використовуватися в одній системі трубопроводів для різних інженерних цілей.
Почніть із схваленого аналізу напруги в трубопроводі та визначте основні випадки динамічного навантаження. Вибір має враховувати силу утримування, здатність до натягу та стиснення, хід, монтажні навантаження та міцність усієї системи кріплення.
Багато гідравлічних демпферів підтримують горизонтальне, вертикальне або похиле встановлення, але дозволена орієнтація залежить від конструкції. Перевірте інструкції виробника, конфігурацію монтажу та будь-які обмеження, пов’язані з проектом, перед установкою.
так Перевірка повинна охоплювати витік, корозію, стан штока, з’єднання та функціональні характеристики, якщо це можливо. Графік перевірки та капітального ремонту повинен відповідати вказівкам виробника та експлуатаційним вимогам установки.
Ні. Вони в першу чергу призначені для стримування швидкого руху та визначених перехідних навантажень. Безперервна низькоамплітудна високочастотна вібрація може потребувати додаткового аналізу та інших заходів контролю вібрації.
Надайте необхідну вантажопідйомність, хід, робочу температуру та температуру навколишнього середовища, швидкість активації, орієнтацію монтажу, кінцеві з’єднання, креслення напруги в трубі або опори, умови навколишнього середовища та відповідні стандарти проекту. Ці деталі допомагають виробнику визначити відповідну конфігурацію.
Гідравлічні демпфери для обмеження труби відіграють важливу роль у промислових системах трубопроводів, які повинні витримувати регулярні термічні рухи, протистоячи раптовим динамічним силам. Правильний вибір залежить від розрахункових навантажень, вимог до ходу, характеристик активації, деталей встановлення, сумісності матеріалів, а також застосовних проектних і кваліфікаційних стандартів. Інтеграція демпферів із відповідними трубчастими опорами та компонентами розширення допомагає створити скоординовану систему стримування, а не покладатися на один пристрій для вирішення кожної проблеми руху.
Тяньшунь підтримує проекти промислових трубопроводів за допомогою гідравлічних демпферів і відповідних продуктів для підтримки трубопроводів. Якщо ви плануєте нову установку, модернізацію існуючої утримуючої системи або закупівлю спеціального обладнання для вимогливих умов експлуатації, підготуйте свої технічні вимоги тазв'яжіться з намиобговорити відповідні конфігурації, інженерні міркування та варіанти цінових пропозицій для конкретного проекту.
