Гідравлічні демпфери — це чутливі до швидкості обмежувальні пристрої, які використовуються для захисту трубопровідних систем і обладнання від раптових динамічних навантажень — таких як сейсмічні явища, гідроудари, парові удари, пориви вітру та перехідні процеси при спрацьовуванні насоса — одночасно дозволяючи безперешкодний повільний рух від теплового розширення та звуження. На відміну від пружинних опор, які витримують вагу труби, гідравлічні демпфери не несуть статичного навантаження за нормальних умов експлуатації; вони спрацьовують лише тоді, коли швидкість труби перевищує заданий поріг.
Трубопровідна технологія Yangzhou Tianshunвиробляє гідравлічні демпфери, призначені для використання в системах трубопроводів для виробництва електроенергії, нафтохімічної та ядерної промисловості. Кожна одиниця використовує поршень, який рухається через гідравлічну рідину всередині герметичного циліндра. При повільних швидкостях — типових для теплового росту — рідина вільно проходить через калібровані отвори, а демпфер чинить незначний опір. Коли раптова подія рухає трубу швидше, ніж швидкість тригера, потік через отвір стає обмеженим, тиск рідини зростає, а демпфер блокується в режимі жорсткого обмеження, передаючи динамічне навантаження на конструкцію будівлі.

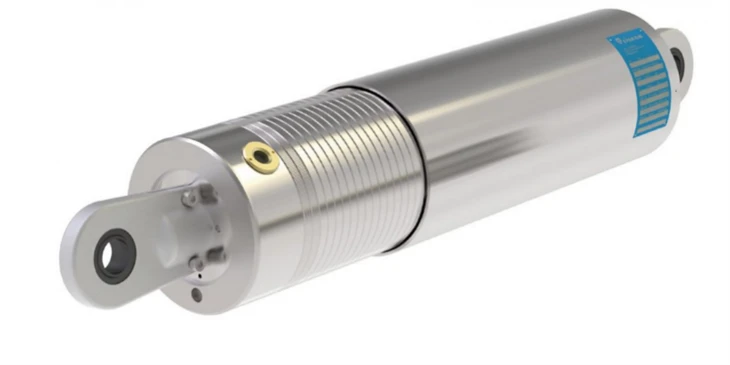

Наші стандартні гідравлічні демпфери мають циліндр з вуглецевої або легованої сталі, загартований шток поршня з корозійностійким покриттям і високоефективну гідравлічну рідину, розраховану на широкий діапазон температур. Кінцеві з’єднання доступні в кількох конфігураціях, включаючи вушко стрижня, скобу, кульовий шарнір і різьбові кінці, що дозволяє встановлювати в будь-якій орієнтації — горизонтальній, вертикальній або під кутом.
Кожен демпфер наповнений на заводі, запечатаний і попередньо протестований. Внутрішня термокомпенсація враховує зміни об’єму рідини внаслідок коливань температури навколишнього середовища, запобігаючи помилковому блокуванню або небажаному попередньому навантаженню в нормальній роботі.
Діапазон навантажень варіюється від приблизно 5 кН до 500 кН і вище для нестандартних важких агрегатів. Стандартні ходи включають 100 мм, 150 мм, 200 мм, 300 мм і 500 мм, довші ходи доступні за запитом. Швидкість спрацьовування — швидкість, з якою демпфер переходить від вільного руху до обмеження — зазвичай калібрується між 5 мм/с і 50 мм/с залежно від специфікації проекту та може бути налаштована відповідно до індивідуальних вимог встановлення.
Діапазон робочих температур для стандартних установок становить від -40°C до +120°C, для спеціальних застосувань доступні високотемпературні варіанти та рідини ядерного класу.
Наші гідравлічні демпфери розроблені та перевірені відповідно до застосовних міжнародних стандартів, включаючи MSS SP-69, ASME B31.1, ASME B31.3 та вимоги IEEE для ядерної служби. Кожна одиниця перед відправкою проходить функціональні випробування, випробування тиском і герметичність. Для ядерних проектів і проектів з високими специфікаціями ми можемо надати повну кваліфікаційну документацію, включаючи звіти про циклічні випробування, старіння в навколишньому середовищі та сейсмічні кваліфікаційні звіти.
Гідравлічні демпфери встановлюються скрізь, де система трубопроводів повинна вільно рухатися в теплових умовах, але повинна бути обмежена динамічними подіями. Основні установки включають магістральні паропроводи та трубопроводи живильної води на теплових і атомних електростанціях, контури теплоносія реактора, лінії транспортування СПГ і Зрідженого газу, труби на виході з печі нафтопереробного заводу, технологічні лінії високого тиску та трубопроводи в сейсмічних зонах.
Гідравлічні амортизатори майже завжди є частиною комплексної схеми підтримки труб, вони працюють разом з іншими компонентами, а не замінюють їх. Змінні пружинні підвіси та постійні пружинні підвіси несуть вагу труби та пристосовуються до повільного термічного руху, тоді як демпфери забезпечують паралельне динамічне обмеження в тих самих або суміжних опорних точках. На лініях, обладнаних металевими сильфонними компенсаторами, демпфери захищають сильфони від надмірного розтягування або надмірного стиснення під час перехідних процесів.
Наш більш широкий асортимент продукції охоплює повний пакет підтримки та гнучкості трубопроводів: пружинні опори та пружинні підвіски всіх типів, жорсткі опори для труб, опори для башмаків для труб, попередньо ізольовані опори для труб для холодної та гарячої експлуатації, а також повний асортимент компенсаторів. Це дозволяє підрядникам EPC і кінцевим користувачам отримувати демпфери, опори та компоненти розширення від одного виробника, спрощуючи координацію та відповідальність за якість.

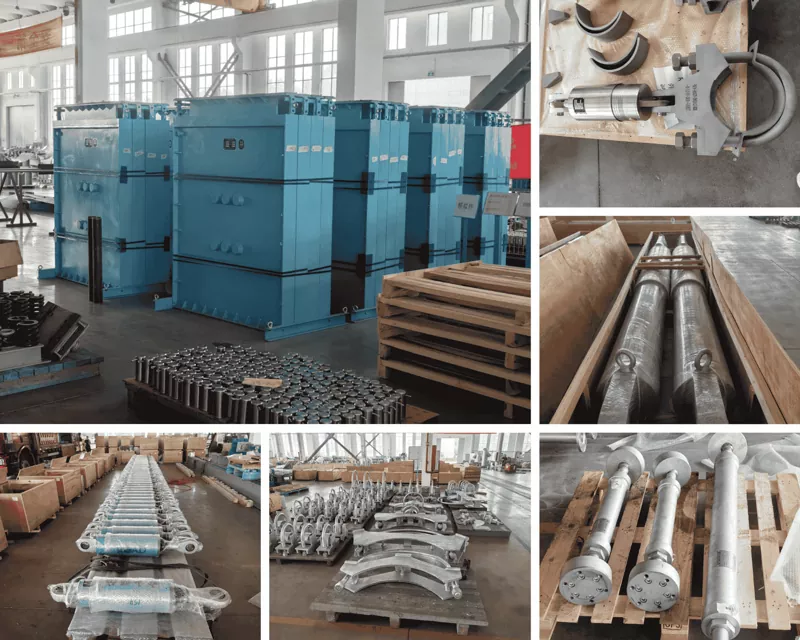

Кожен гідравлічний демпфер збирається та перевіряється на нашому внутрішньому заводі відповідно до нашої системи управління якістю ISO 9001:2015. Ми надаємо клієнтам допомогу у визначенні розмірів, інструкції з монтажу та рекомендації щодо планового технічного обслуговування. Стандартний термін виконання одиниць каталогу становить від трьох до п’яти тижнів, пришвидшене виготовлення доступне за попередньою домовленістю. Маючи понад 14 років досвіду постачання компонентів для трубопроводів у понад 45 країн, ми постачаємо як готові, так і повністю індивідуальні демпферні рішення для критичних інфраструктурних проектів по всьому світу.
Яка різниця між гідравлічним демпфером і пружинним підвісом?
Пружинні підвіски - це несучі опори, які витримують вагу труби, одночасно допускаючи температурний рух. Гідравлічні демпфери не несуть статичного навантаження; вони є обмежувальними пристроями, які залишаються вільними при повільних теплових швидкостях, але жорстко фіксуються, коли відбувається раптова динамічна подія, така як землетрус або гідроудар. Обидва часто встановлюються разом в одному місці труби.
Що означає "швидкість спрацьовування"?
Швидкість спрацьовування, або швидкість блокування, — це швидкість поршня, при якій демпфер перемикається з режиму вільного руху з низьким опором на режим жорсткого обмеження. Він калібрується шляхом регулювання розміру отворів внутрішнього потоку. Типові значення коливаються від 5 мм/с до 50 мм/с, вибрані таким чином, щоб нормальний температурний ріст ніколи не досягав тригерної швидкості, але динамічні події завжди її перевищували.
Чи потребують технічного обслуговування гідравлічні демпфери?
Так, але через великі проміжки часу. За нормальних умов експлуатації ми рекомендуємо перевірку кожні три-п’ять років і повний ремонт, включаючи заміну рідини та оновлення ущільнення, кожні десять років. Термін служби залежить від температури, кількості циклів і умов навколишнього середовища. Для суворих умов експлуатації або ядерних установок потрібно скоротити інтервали перевірок відповідно до специфікації проекту.
Чи можна встановити демпфер в будь-якому напрямку?
так Гідравлічні демпфери функціонують у будь-якій орієнтації — горизонтальній, вертикальній або похилій — оскільки поршень діє в чистому осьовому натягу та стисненні незалежно від сили тяжіння. Торцеві з'єднання (вилка, кульовий шарнір, вушко стрижня) підбираються відповідно до кута установки і типу конструктивного кріплення.
Як визначити розмір гідравлічного демпфера для моєї системи трубопроводів?
Розмір ґрунтується на максимальному динамічному навантаженні, яке демпфер повинен стримувати, і загальному тепловому ударі, який він повинен витримувати без падіння. Динамічні навантаження, як правило, походять від аналізу напруги труби за умов сейсмічного, гідроударного чи вітрового навантажень. Наша команда інженерів може допомогти з визначенням розмірів, якщо ви надасте очікуване навантаження, необхідний хід, робочу температуру та відповідний код проекту.
