Виготовляли пружинні опори вТяньшуньвже 14 років. Вони не є найяскравішою частиною системи трубопроводів, але коли теплова електростанція запускається або лінія СПГ охолоджується, це компоненти, які спокійно виконують важку роботу. Понад 70% наших замовлень надходять від постійних клієнтів — EPC, інженерних фірм і власників заводів, які спробували решту й залишаються з нами. Наша весняна підтримка працює в понад 45 країнах, від нафтопереробних заводів Близького Сходу до хімічних заводів Південно-Східної Азії.
На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.
Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.
Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

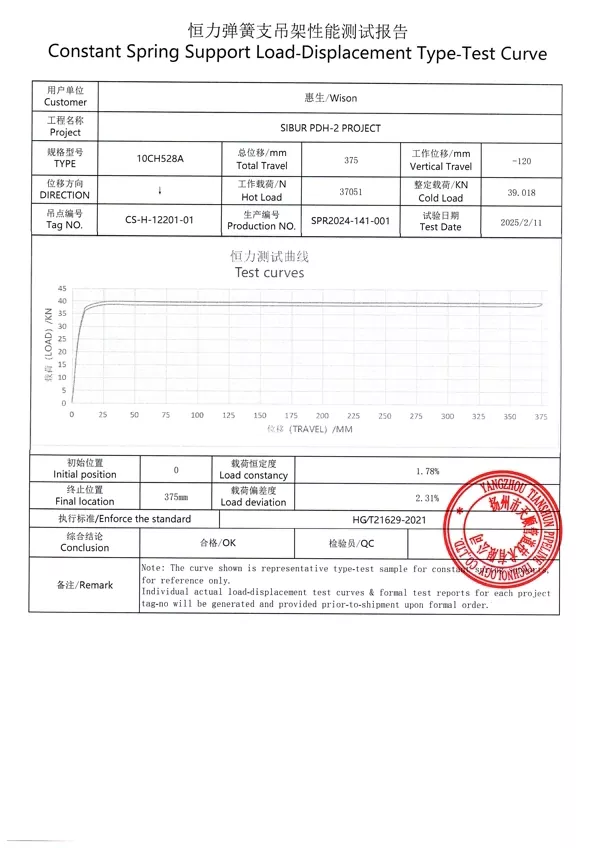

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли труба прогинається внаслідок теплового розширення та звуження.
Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.
Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.
Коли ви вказуєте пружинні опори, перше справжнє рішення – між двома типами. Якщо рух труби є помірним і деякі варіації навантаження прийнятні, тодізмінні пружинні опоривиконувати роботу якісно та зменшувати витрати. Якщо під’єднане обладнання — наприклад, парова турбіна чи компресорне сопло — не витримує значні зміни навантаження, вам потрібнопостійні пружинні опори. Вони зберігають майже рівну опорну силу на всьому діапазоні ходу. Наші інженери допоможуть вам вибрати правильний тип на основі даних аналізу стресу, а не на основі припущень.
| Таблиця характеристик змінної пружинної вішалки | приклад |
|---|---|
| Тип / конфігурація вішалки | Тип A, B, C, D, E, F, G |
| Розмір пружини / № | № 0 - № 22 |
| Діапазон подорожей | 30 мм, 60 мм, 90 мм, 120 мм, 180 мм |
| Операційне навантаження | 0,2 кН - 400 кН |
| Встановлене навантаження (холодне навантаження) | кН / кгс |
| Робоче навантаження (гаряче навантаження) | кН / кгс |
| Напрямок руху | Вгору/Вниз |
| Мінливість (%) | ≤ 25% (стандарт) |
| Обробка поверхні | Гаряче цинкування/пофарбоване |
| Матеріал корпусу | Вуглецева сталь (Q235/Q355) |
| Таблиця специфікацій постійної пружинної вішалки | приклад |
|---|---|
| Модель / Серія | PH, LH, CA, CS, TH |
| Вантажопідйомність (робоча) | 0,1 кН - 500 кН |
| Total Travel | 50 мм, 100 мм, 200 мм, 400 мм |
| Фактична подорож | До 600 мм |
| Відхилення навантаження (допуск) | ±5% (Стандарт) / ±3% (Високий Prec.) |
| Позиція установки | Горизонтальний / Вертикальний |
| Оздоблення корпусу | Гаряче цинкування/епоксидна смола |
| Робоча температура | від -20°C до +80°C (навколишнє середовище) |
| Матеріал пружинної котушки | 60Si2Mn / 50CrVA |
| Діапазон регулювання навантаження | ±10% (регулювання поля) |

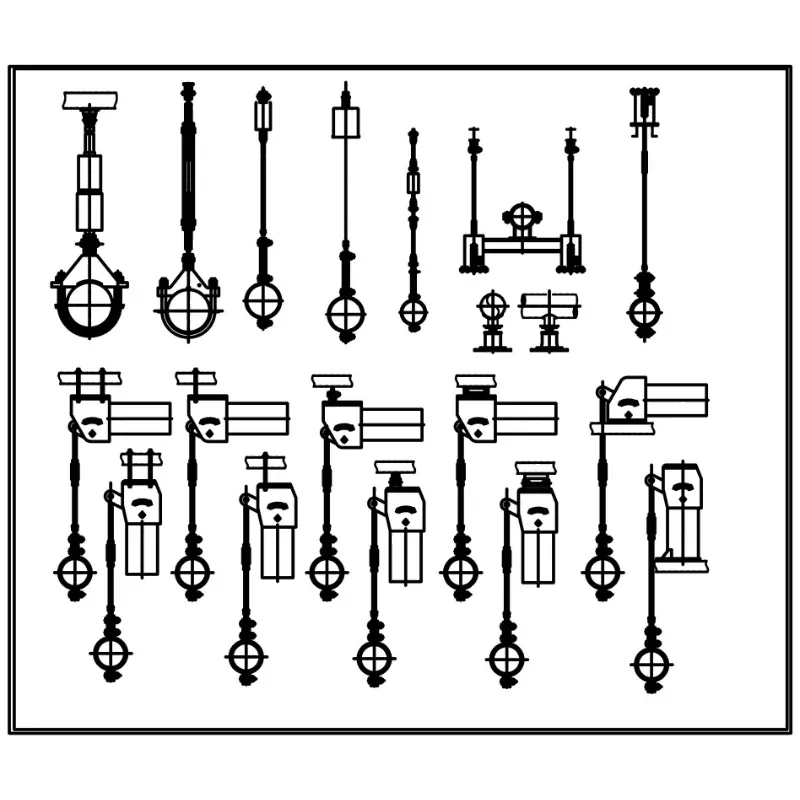

Пружинні опори не працюють ізольовано. Вони майже завжди є частиною більшої програми підтримки. Типова установка включає жорсткі трубні опори або трубні башмаки для перенесення ваги, тоді як пружинний блок обробляє вертикальне теплове переміщення. Коли вам потрібно підтримати холодну лінію, ми часто поєднуємо пружинний вузол із попередньо ізольованими опорами для труб, щоб запобігти утворенню конденсату та льоду в точці опори. Багато клієнтів також називають їх по-іншому — пружинні вішалки — особливо, коли пристрій монтується зверху. Те саме сімейство продуктів, лише інший спосіб кріплення.
Ми не економимо на сировині. Кожна партія має сертифікати заводу, і ми раді поділитися повною можливістю відстеження з вашою інспекційною групою.
| компонент | Загальний матеріал | Типовий діапазон температур |
|---|---|---|
| Гвинтова пружина | 60Si2MnA / 50CrVA | -40°C до 250°C |
| Корпус / банка | Q235B, сталь 20# або SS304 | Від навколишнього до середньо-високого |
| Навантажувальний фланець і з’єднувальне обладнання | Вуглецева сталь A105, SS F304 | Відповідає класу труб |
| Вішалки та насадки | 45# сталь або SS304 | Відповідно до спец |
Усі матеріали надходять із затверджених китайських металургійних заводів. Якщо для вашого проекту потрібна конкретна марка, наприклад дуплексна нержавіюча сталь або високотемпературні сплави, просто повідомте нам.
Ми виготовляємо за такими стандартами за замовчуванням і можемо адаптувати інші за запитом:
ASME B31.3 – Технологічні трубопроводи
ANSI/MSS SP-58 – Опори та підвіси для труб
GB/T 17116 – китайський стандарт опор труб
Також доступний для DIN, JIS або специфікації вашого проекту
Наша фабрика має сертифікат ISO 9001:2015, і ми проводимо повну сертифікацію матеріалів EN 10204 3.1 з кожною поставкою.
Q1: Змінна чи постійна — як вибрати?
Якщо переміщення вашої труби невелике, і зміна навантаження, скажімо, на 10-25%, цілком допустима, опора зі змінною пружиною буде працювати добре і коштуватиме менше. Якщо прикріплене обладнання має суворе допустиме навантаження на сопло (типове на вході турбіни, з’єднаннях компресора або трубопроводі реактора), використовуйте постійну пружинну опору. Надішліть нам свої ізометричні дані про напругу або переміщення, і ми порекомендуємо правильну модель — за це безкоштовно.
Q2: Які вантажопідйомності та діапазони ходу ви можете надати?
Для змінних пружинних опор наш стандартний асортимент охоплює кілька сотень кілограмів до понад 20 метричних тонн на одиницю. Постійні пружинні опори можуть перевищувати 30 тонн для ліній з важкими стінками. Хід: зазвичай 0–150 мм для змінних одиниць і до 300 мм або більше для постійних типів. Індивідуальні діапазони ходу та параметри навантаження для нас є звичним явищем.
Q3: Скільки часу триває доставка?
Запас і напівфабрикати: 20–25 діб. Повністю індивідуальне замовлення: 30–40 днів. Якщо ваш проект знаходиться у стислому графіку, поговоріть з нашою командою продажів заздалегідь — ми часто можемо змінити виробничі терміни відповідно до критичних термінів.
Q4: Як ви пакуєте це для експорту?
Менші одиниці потрапляють у фуміговані дерев’яні ящики. Великі вузли прикручуються болтами до сталевих піддонів або зварних рам із водонепроникною плівкою. Ми регулярно доставляємо до портів Близького Сходу, Південно-Східної Азії, Європи та Південної Америки. За останні три роки у нас не було жодної претензії щодо пошкодження при доставці.
Q5: Чи можете ви показати нам посилання на проекти?
так Ми постачаємо пружинні опори та повні пакети підвісок для труб для електростанцій комбінованого циклу на Близькому Сході, заводів з переробки нікелю в Індонезії, хімічних заводів у Бразилії та звичайних острівних трубопроводів для китайських ядерних проектів. Зв’яжіться з нами, щоб отримати список рекомендацій, який відповідає вашому сектору.
Кожна весняна служба підтримки, яка залишає наш завод у Янчжоу, проходить такі перевірки:
Візуальний і розмірний контроль
Вибірка висоти та жорсткості пружини
Тест на попереднє стиснення та відновлення при повному навантаженні
Калібрування дорожніх ваг
Перевірка кривої навантаження та переміщення
Ми додаємо звіт про випробування та сертифікати матеріалів усередині транспортного конверта. Якщо цього вимагає ваш договір, можливий огляд третьої сторони SGS, BV або TÜV.
Приблизно половина наших замовлень починається з креслення клієнта або набору проектних умов, а не стандартного номера деталі. Щоб отримати пропозицію, вам потрібно лише повідомити нам:
Тип кріплення: верхня вішалка або підставка
Гаряче та холодне навантаження
Очікуваний рух труби (вгору або вниз)
Деталі підключення або власний малюнок
Кількість
Ми подбаємо про інше — спеціальні покриття, нержавіючу фурнітуру, високотемпературний пружинний матеріал, нестандартні розміри корпусу та все це.
Пружинні опори – це не ракетна наука, але їх потрібно робити правильно. Добре зібрана пружина спокійно простоїть 15 або 20 років. Погана проявляється у вигляді тріщини зварного шва або провисання лінії протягом кількох місяців. У Tianshun ми будуємо їх так, ніби встановлюємо їх на власний завод. Це означає, що немає коротких шляхів щодо матеріалу, пропусків тестів і сюрпризів під час доставки в останню хвилину.
Якщо ваш наступний проект потребує пружинних опор, пружинних підвісок, постійних пружинних опор або попередньо ізольованих трубних башмаків, надішліть нам свої вимоги. Ми запропонуємо вам справедливу заводську ціну та технічну пропозицію, яка дійсно має сенс. Ви також можете відвідати наш завод у Янчжоу — просто повідомте нам, коли.
