Гнучкий компенсатор для компенсації теплового зміщення трубопроводу та поглинання вібрації

Компенсатори для трубопроводів — це гнучкі компоненти, які встановлюються в системи трубопроводів для поглинання змін розмірів, спричинених тепловим розширенням і звуженням, а також для пом’якшення вібрації, зменшення шуму та компенсації незначних зміщень установки. Без компенсаторів підвищення температури на довгих ділянках труб створило б величезну напругу, яка може пошкодити насоси, клапани, форсунки та саму трубу.Трубопровідна технологія Yangzhou Tianshunвиробляє три основні сімейства компенсаторів — металеві сильфони, гуму та тканину — кожна з яких розроблена для певних умов тиску, температури та середовища.

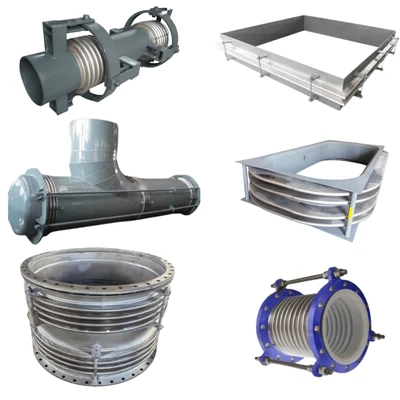

Металеві сильфонні компенсатори

Металеві компенсатори, також звані сильфонними компенсаторами, складаються з одного або кількох складних сильфонних елементів з нержавіючої сталі, поєднаних із кінцевими фітингами, такими як фланці, зварні кінці або різьбові з’єднання. Вони розроблені для систем трубопроводів під тиском і можуть поглинати осьові, бокові та кутові переміщення окремо або в комбінації.

Конфігурації варіюються від простих одноосьових блоків до складних прив’язаних, універсальних, шарнірних і збалансованих конструкцій, які містять тягу тиску або обмежують рух певними площинами. Сильфони зазвичай виготовляються з нержавіючої сталі 304, 321 або 316L, а також високолеговані варіанти, такі як інконель або хастеллой, доступні для корозійних або високих температур. Номінальний тиск охоплює повний вакуум до кількох сотень бар, залежно від діаметра та кількості шарів сильфона.

Гумові компенсатори

Гумові компенсатори пропонують легку вібраційну альтернативу металевим елементам для застосування з низьким тиском. Виготовлені з армованого синтетичного каучуку, такого як EPDM, NBR, неопрен або PTFE, вони поглинають теплові рухи, зменшують структурний шум і компенсують невідповідність між трубами та обладнанням. Вони широко використовуються в системах очищення води, систем опалення, вентиляції та кондиціонування, насосних станцій і ліній передачі хімікатів, де стійкість до корозії та поглинання ударів є пріоритетними.

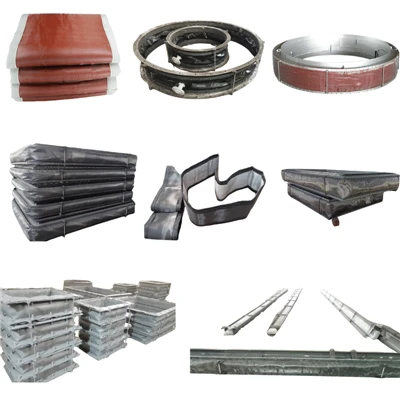

Тканинні компенсатори

Тканинні або неметалеві компенсатори призначені в основному для повітроводів низького тиску та систем димових газів, що працюють при високих температурах. Вони складаються з кількох шарів високотемпературної тканини, ізоляції та ущільнювальних матеріалів, обрамлених металом або сталевою конструкцією. Здатні поглинати значні осьові, бічні та кутові рухи з дуже низькою силою реакції, тканинні з’єднання звичайні на електростанціях, підприємствах з утилізації відходів, цементних печах і промислових витяжних системах, що працюють при температурі до 1000°C і більше з відповідною ізоляцією.

Ключові технічні характеристики та розробка на замовлення

Наш асортимент компенсаторів охоплює номінальний діаметр від DN25 (1 дюйм) до DN4000 (160 дюймів) і більше для нестандартних тканинних одиниць. Стандартні зовнішні розміри відповідають загальним галузевим нормам, а індивідуальні довжини, можливості переміщення та кінцеві конфігурації виготовляються на замовлення. Кожне з’єднання проходить гідростатичне та циклічне випробування, якщо це застосовно, з повним відстеженням матеріалу від котушки до готової збірки.

Усі компенсатори розроблені та виготовлені відповідно до міжнародних стандартів, включаючи EJMA, ASME B31.1, ASME B31.3, EN 14917 та GB/T 12777. Ми також маємо сертифікат ISO 9001:2015 і можемо постачати елементи з маркуванням CE для європейського ринку.

Інтеграція з системами опор труб

Компенсатори майже завжди вказуються як частина повного аналізу гнучкості трубопроводів, вони працюють разом із пружинними опорами та жорсткими опорами труб, щоб контролювати рух і навантаження. На лініях зі значним вертикальним тепловим зростанням змінні пружинні підвіси або постійні пружинні підвіси несуть вагу труби, тоді як компенсатор поглинає осьовий і бічний зсув. Для систем, що піддаються динамічним подіям, таким як гідроудар або сейсмічні навантаження, гідравлічні демпфери часто встановлюють паралельно з компенсаторами, щоб стримати раптовий рух, одночасно дозволяючи поступове теплове зміщення.

Наш повний портфель продуктів також включає опори для труб, попередньо ізольовані опори для труб для кріогенних і високотемпературних ліній, а також повний асортимент пружинних підвісів і опор, що дозволяє клієнтам отримувати компенсатори та відповідне опорне обладнання від одного виробника.

Застосування в різних галузях

Компенсатори специфікуються практично в усіх галузях переробної промисловості: виробництво електроенергії (теплова, атомна, відновлювана), нафто- та газова промисловість (нафтопереробні заводи, трубопроводи, LNG-термінали), очищення води та стічних вод, нафтохімічні та фармацевтичні заводи, гірничодобувна промисловість та переробка корисних копалин, виробництво продуктів харчування та напоїв, централізоване опалення та системи вентиляції, вентиляції та кондиціонування.

Якість і обслуговування

Кожен компенсатор проходить випробування тиском і перевірку розмірів перед відправкою з нашого виробничого підприємства площею 35 000 м² у Цзянсу, Китай. Наша команда інженерів підтримує клієнтів у розрахунках переміщення, вказівках щодо вибору матеріалів і аналізі індивідуальних конструкцій. Стандартний термін виконання становить від двох до чотирьох тижнів залежно від розміру та складності, а термінові замовлення можуть виконуватися за попередньою домовленістю. Маючи більш ніж 14-річний досвід постачання компонентів для трубопроводів у понад 45 країн, ми обслуговуємо EPC-підрядників, інжинірингові фірми та кінцевих користувачів по всьому світу.

Часті запитання

Який тип компенсатора вибрати — металевий, гумовий чи тканинний?

Виберіть на основі тиску, температури та середовища. Металеві сильфонні з’єднання витримують високий тиск і широкий діапазон температур і є стандартними для технологічних трубопроводів. Гумові з’єднання чудово гасять вібрацію та стійкі до корозії у воді та хімічному впливі. Тканинні з’єднання використовуються для повітроводів великого діаметру з низьким тиском і високою температурою, таких як димові та вихлопні системи.

Які рухи може сприймати компенсатор?

Залежно від конструкції, компенсатори можуть поглинати осьові (стиск/розтягнення), бічні (перпендикулярне зміщення) і кутові (обертання) рухи окремо або в комбінації. Одинарні сильфонні блоки в основному обробляють осьовий рух, тоді як універсальні, шарнірні та карданні конструкції використовуються для бічного та кутового зміщення.

Чи потрібні пружинні опори, коли я встановлюю компенсатор?

У більшості випадків так. Компенсатори поглинають температурний рух, але не призначені для перенесення ваги труби. Змінні пружинні підвіски або постійні пружинні підвіски витримують постійне навантаження труби та вмісту, дозволяючи компенсатору вільно рухатися. Правильний вибір опори є частиною повного аналізу напруги труби.

Яким стандартам відповідають ваші компенсатори?

Наші металеві компенсатори розроблені відповідно до стандартів EJMA та відповідають стандартам ASME B31.1, ASME B31.3, EN 14917 і GB/T 12777. Гумові та тканинні елементи відповідають застосовним стандартам ISO, EN і ASTM. Маркування CE та перевірка третьою стороною доступні за запитом.

Який типовий термін служби компенсатора?

Термін служби залежить від температури, тиску, циклів руху, корозії середовища та якості монтажу. Правильно підібране та встановлене металеве сильфонне з’єднання зазвичай служить від 10 до 20 років у нормальній промисловій експлуатації. Гумові та тканинні з’єднання зазвичай мають менший термін служби і вважаються замінними елементами зносу. За запитом ми можемо надати дані циклу втоми для конкретних конструкцій сильфонів.
