Тяньшунь, виробник компонентів промислових трубопроводів, витратних матеріалівMетальний сильфонний компенсаторрішення, призначені для компенсації теплового розширення, поглинання руху трубопроводу та підтримки надійної роботи в складних промислових умовах. Вибравши відповідний матеріал сильфона, конфігурацію руху та номінальний тиск, інженери можуть зменшити надмірне навантаження на трубопроводи, захистити підключене обладнання та покращити довгострокову продуктивність систем промислових трубопроводів.
Металевий сильфонний компенсатор — це гнучкий компонент трубопроводу, який компенсує зміни розмірів, викликані коливаннями температури, механічним зміщенням і обраними робочими навантаженнями. Залежно від конструкції його гофрований металевий сильфон може здійснювати осьовий, бічний або кутовий рух. Загальні сфери застосування включають виробництво електроенергії, нафтохімічну обробку, централізоване теплопостачання, очищення води та промислове виробництво. Вибір правильного з’єднання вимагає ретельної оцінки робочого тиску, температури, сумісності рідини, вимог до руху, довговічності та умов монтажу. У цьому посібнику пояснюється, як працюють металеві сильфонні компенсатори, порівнюються загальні конфігурації, висвітлюються міркування щодо вибору матеріалу та підкреслюються перевірки якості, які промислові покупці повинні обговорити з кваліфікованим постачальником, таким як Tianshun.

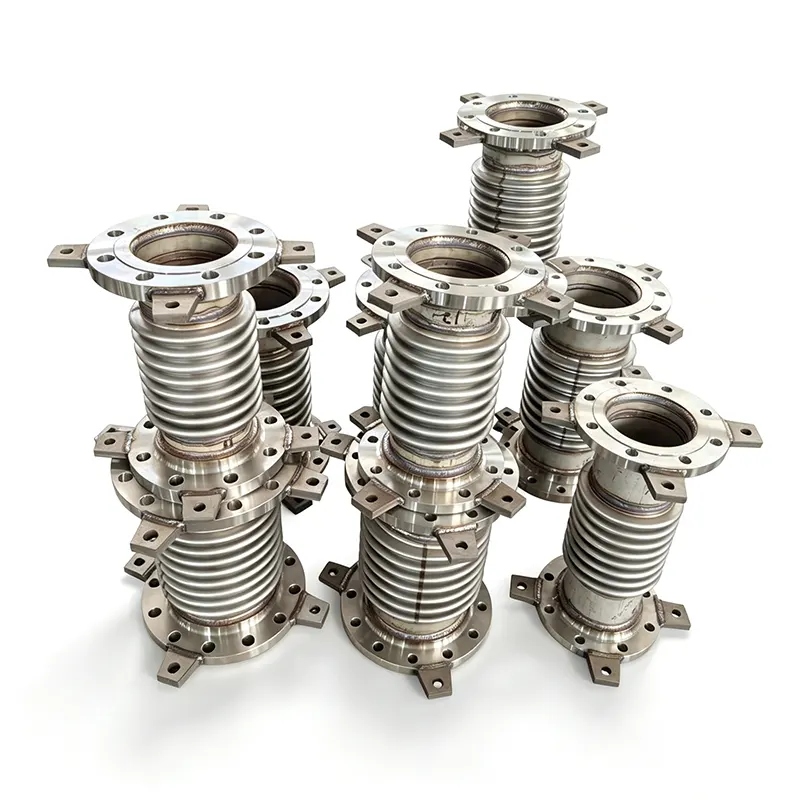

Металевий сильфонний компенсатор — це гнучкий з’єднувач, встановлений у системі трубопроводу для забезпечення переміщення при збереженні необхідного тиску. Його основним компонентом є тонкостінний металевий сильфон, утворений серією гофрів. Ці гофри дозволяють контролювати деформацію, не вимагаючи вільного переміщення всієї труби.
На відміну від жорсткого трубного з’єднання, яке передає теплове зміщення на навколишні компоненти, правильно сконструйований компенсатор забезпечує певне місце для руху. Це допомагає керувати навантаженнями, що передаються на трубні анкери, опори, насоси, клапани та теплообмінники.
Типова збірка може включати:
Відповідна конструкція залежить від схеми трубопроводу, робочого середовища та інженерних розрахунків. Щоб отримати інформацію про продукт, відвідайте сторінку продукту Компенсатор з металевим сильфоном Tianshun.
Промислові трубопроводи розширюються, коли їх температура підвищується, і стискаються, коли вони охолоджуються. Вібрація обладнання, допуски на встановлення та зміщення конструкції можуть викликати додатковий рух. Якщо ці зміни не враховані належним чином, вони можуть збільшити навантаження на трубопроводи та підключене обладнання.
Гофрований сильфон пружно деформується в межах запланованого руху, поглинаючи певну частину зміщення. Залежно від конфігурації суглоба, рух може відбуватися в одному напрямку або через комбінацію напрямків.
Тяга тиску є ще одним важливим фактором. Внутрішній тиск, що діє на ефективну площу сильфона, може створити силу, яка має бути стримана або збалансована конструкцією системи. Залежно від застосування можуть знадобитися анкери, напрямні, стяжні стрижні та конфігурації із збалансованим тиском.
Отже, металевий сильфонний компенсатор слід обирати як частину загального аналізу гнучкості та напруги трубопроводу, а не розглядати його як ізольований аксесуар.
Металеві сильфонні компенсатори враховують розрахункове теплове зміщення в системах гарячих і холодних трубопроводів. Це може допомогти зменшити надмірні навантаження, викликані стриманим розширенням і звуженням, за умови, що з’єднання має правильний розмір і встановлено.
Неконтрольоване навантаження на трубопроводи може впливати на сопла насоса, з’єднання клапанів, інтерфейси турбіни та з’єднання теплообмінника. Правильно сконструйований компенсатор може допомогти впоратися з цими навантаженнями, дозволяючи вказане переміщення всередині трубопроводу.
Нержавіюча сталь і вибрані високолеговані матеріали сильфона можуть бути визначені для різних комбінацій тиску, температури та технологічного середовища. Відповідний клас матеріалу має бути підтверджено фактичним хімічним впливом та умовами експлуатації.
Осьові, універсальні, шарнірні, шарнірні та із збалансованим тиском конструкції забезпечують різні способи адаптації руху. Це дозволяє інженерам узгодити конфігурацію з’єднання з схемою трубопроводу, а не покладатися на одну конструкцію для кожного застосування.
Ці переваги залежать від правильного проектування, сумісності матеріалів, відповідних опор і дотримання вимог виробника щодо встановлення. Компенсатор не може компенсувати недостатню опору труби або неправильно розроблену анкерну систему.
Різні конфігурації компенсаторів задовольняють різні вимоги до руху та тиску. Розуміння цих відмінностей допомагає покупцям вибрати відповідний продукт.
| Тип суглоба | Первинна здатність до пересування | Розгляд типового дизайну |
|---|---|---|
| Осьовий компенсатор | Осьове стиснення і розтягування | Потрібні відповідні анкери та напрямні для контролю системи трубопроводів. |
| Універсальний компенсатор | Переважно бічний рух, з кутовою можливістю залежно від конструкції | Два сильфони, з’єднані центральною котушкою, забезпечують більшу гнучкість руху. |
| Шарнірний компенсатор | Кутовий рух у визначеній площині | Шарнірне обладнання контролює рух і допомагає стримувати тиск. |
| Карданний компенсатор | Кутовий рух у кількох площинах | Обладнання карданного підвісу контролює обертання, керуючи тиском. |
| Компенсатор із збалансованим тиском | Рух відповідно до його конкретної конфігурації | Призначений для балансування тяги тиску там, де звичайні обмеження непридатні. |
| Компенсатор із зовнішнім тиском | Осьовий рух в залежності від конструкції | Може бути придатним для застосувань, що вимагають значної потужності осьового стиснення. |
Можливість руху кожної конфігурації залежить від її геометрії, конструкції сильфона, тиску, температури та вимог до втоми. Інженери повинні підтверджувати допустимі комбіновані рухи, а не додавати окремі рейтинги рухів без перевірки.
Вибір матеріалу впливає на стійкість до корозії, температурну здатність, гнучкість і втомну продуктивність. Правильна специфікація повинна враховувати технологічне середовище, а також механічні умови під час роботи.
Опублікована Tianshun інформація про продукт перераховує такі типові варіанти. Це еталонні діапазони, і їх не слід тлумачити як одночасні рейтинги для кожного дизайну.
| Параметр | Опублікований типовий діапазон або варіант | Що мають підтвердити покупці |
|---|---|---|
| Номінальний діаметр | DN50–DN3000; можуть бути розглянуті більші або нестандартні розміри | Фактичний розмір з’єднання, довжина навпроти та вимоги до креслення |
| Розрахунковий тиск | PN10, PN16, PN25, PN40 | Номінальний тиск при вказаній робочій температурі |
| Розрахункова температура | -196°C до +800°C | Допустима температура для обраного матеріалу та конструкції |
| Матеріал сильфона | SS304, SS316L, Inconel 625 та інші варіанти | Корозійна сумісність і сертифікація матеріалів |
| Зв'язки | Фланцеві або зварні кінці | Застосовний стандарт фланців, розміри та вимоги до зварювання |
| Втома життя | 1000, 3000 або 5000 циклів для певних конструкцій | Розрахований життєвий цикл за фактичних умов руху та тиску |
Фактично допустимий тиск, температуру та рух необхідно перевірити для вибраного з’єднання. Ці параметри взаємозалежні, і найбільш вимогливе значення в одній категорії не застосовується автоматично при зміні інших умов експлуатації.
Металеві сильфонні компенсатори використовуються в різних галузях промисловості, де важливі контрольований рух трубопроводів і надійне утримання.
Для кожного застосування інженери повинні оцінити склад рідини, розрахунковий тиск, робочу температуру, цикли запуску та зупинки, вібрацію та потенційні перехідні навантаження. Ці деталі визначають, чи придатне металеве сильфонне з’єднання та яку конфігурацію потрібно вказати.
Надійний процес вибору починається з точних робочих даних. Вибір з’єднання лише на основі номінального діаметра труби може призвести до недостатньої рухової здатності або невідповідного номінального тиску.
Тяньшунь пропонує стандартні та індивідуальні металеві сильфонні компенсатори. Для нестандартних систем обмін кресленнями трубопроводів і робочими даними допомагає команді інженерів оцінити необхідну конфігурацію та специфікації.
Навіть правильно розроблений компенсаційний шов може передчасно вийти з ладу, якщо він встановлений неправильно або піддається переміщенню за встановлені межі. Таким чином, установку та технічне обслуговування слід виконувати відповідно до затверджених креслень та інструкцій виробника.
Під час обслуговування перевірте наявність видимої деформації, корозії, витоку, незвичної вібрації та пошкодження захисних компонентів. Перевірте будь-які зміни в умовах експлуатації, які можуть вплинути на довговічність у втомі або рухову здатність. Інтервали між перевірками повинні залежати від серйозності обслуговування, критичності обладнання та відповідної програми технічного обслуговування.
Для систем високого тиску, високої температури або небезпечних середовищ перевірку та ремонт повинен проводити кваліфікований персонал відповідно до відповідних процедур безпеки. Пошкоджений сильфон не можна повертати в експлуатацію без відповідної інженерної оцінки.
Його головне призначення полягає в тому, щоб забезпечити певний рух трубопроводу, викликаний тепловим розширенням, звуженням або іншим зміщенням, одночасно допомагаючи керувати навантаженнями, що передаються через систему трубопроводів.
Осьовий компенсатор насамперед забезпечує стиснення та розтягування вздовж центральної лінії труби. Універсальний компенсатор використовує два сильфонні елементи, розділені центральною котушкою, щоб забезпечити більший бічний рух, з додатковою кутовою можливістю залежно від конструкції.
Немає єдиного найкращого матеріалу для кожного застосування. SS304, SS316L, SS321, інконель 625 та інші сплави можуть підійти за різних умов. Вибір має ґрунтуватися на сумісності рідин, температурі, тиску, вимогах до втоми та інженерній оцінці виробника.
Термін служби залежить від кількості та величини циклів руху, тиску, температури, корозії, вібрації, якості монтажу та обслуговування. Запитуйте розрахунок втомного ресурсу для зазначеного робочого діапазону, а не покладайтеся на універсальну оцінку терміну служби.
Ні. Компенсатори зазвичай не замінюють потребу у відповідних опорах для труб, анкерах і напрямних. Ці компоненти контролюють вагу труби, вирівнювання та рух, щоб з’єднання працювало в межах проектних обмежень.
Інформація про продукт Tianshun описує стандартні та індивідуальні конструкції, включаючи нестандартні розміри та різні варіанти матеріалів. Покупці повинні надати креслення, умови експлуатації, вимоги до руху та деталі з’єднання, щоб підтвердити здійсненність і отримати цінову пропозицію щодо конструкції.
Металевий сильфонний компенсатор є важливим компонентом промислових трубопровідних систем, який повинен витримувати температурний рух, контролювати зміщення та захищати підключене обладнання від надмірних механічних навантажень. Надійна робота залежить від вибору правильного матеріалу сильфона, конфігурації руху, номінального тиску та довговічності, забезпечуючи при цьому правильну установку та конструкцію опори. Tianshun пропонує стандартні та індивідуальні рішення для низки вимог до промислових трубопроводів, з можливістю відстеження матеріалу та параметрами перевірки, описаними в інформації про продукт. Щоб визначити відповідну конфігурацію для вашого проекту, ознайомтеся зі специфікаціями металевих сильфонних компенсаторів Tianshun ізв'яжіться з намиз вашими робочими параметрами, технічними кресленнями та вимогами до закупівлі, щоб обговорити вибір матеріалу, індивідуальний дизайн та рішення, адаптоване до вашої системи трубопроводу.
