Опори для попередньо ізольованих трубвідіграють важливу роль у сучасних промислових системах трубопроводів, зберігаючи безперервність ізоляції, зменшуючи теплові втрати, запобігаючи конденсації та захищаючи трубопроводи від довготривалих пошкоджень. У таких сферах застосування, як об’єкти зрідженого природного газу, хімічні заводи, проекти з виробництва електроенергії, системи централізованого охолодження та кріогенні трубопроводи, традиційні опори для труб можуть створювати теплові містки, що знижують ефективність ізоляції. У цій статті пояснюється, як попередньо ізольовані опори для труб вирішують типові інженерні проблеми, підвищують безпеку експлуатації та забезпечують надійні опорні рішення. Yangzhou Tianshun надає індивідуальні рішення для опор із попередньо ізольованими трубами, розроблені для різних температурних умов, вимог до навантаження та промислового застосування.

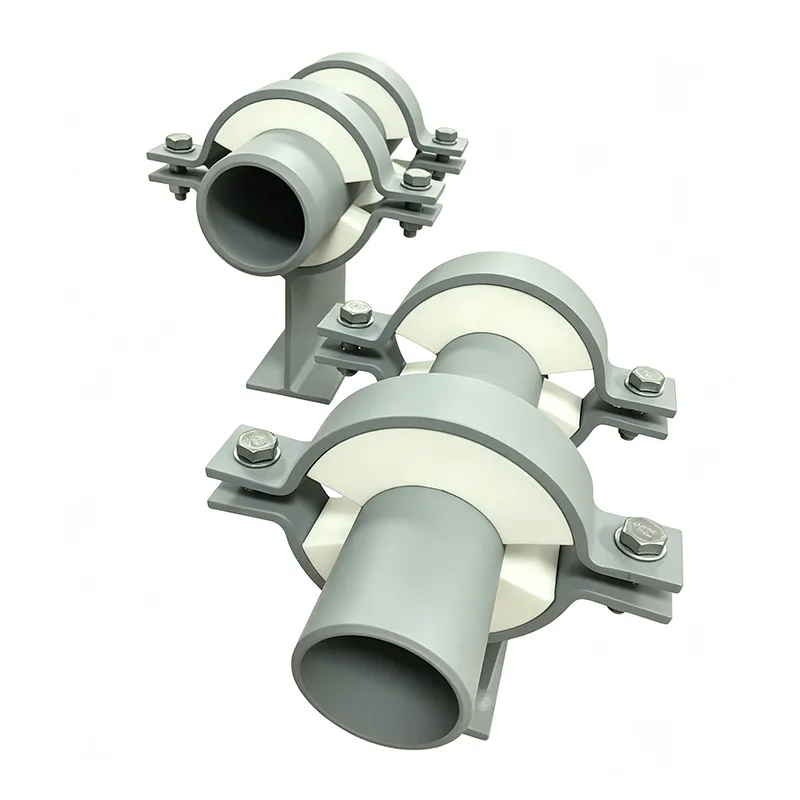

Попередньо ізольовані опори для труб — це спеціально сконструйовані опорні компоненти для трубопроводів, які поєднують механічну несучу здатність із теплоізоляційним захистом. На відміну від звичайних трубних башмаків або опор, ці вироби містять вбудовану ізоляційну секцію між трубою та несучою конструкцією.
У багатьох промислових системах трубопроводів навколо труб встановлюється ізоляція для підтримки стабільності температури. Однак, коли стандартна металева опора безпосередньо контактує з поверхнею труби, вона створює тепловий місток. Це з’єднання забезпечує небажану передачу тепла, що може призвести до конденсації, втрати енергії, проблем із замерзанням або корозії під ізоляцією.
Попередньо ізольована трубна опора усуває цю проблему завдяки інтегруванню високоефективного ізоляційного блоку в опорну конструкцію. Конструкція дозволяє трубопроводу залишатися механічно стабільним, зберігаючи безперервну ефективність ізоляції.
Компанія Yangzhou Tianshun спеціалізується на виробництві опор для трубопроводів, включаючи попередньо ізольовані опори для труб, призначені для холодного обслуговування, кріогенних застосувань і високотемпературних промислових систем. Компанія розробляє індивідуальні конструкції відповідно до вимог проекту, робочих температур, розмірів труб і умов монтажу.
Принцип роботи попередньо ізольованих опор для труб заснований на відокремленні шляху структурного навантаження від шляху теплопровідності. Опора переносить вагу трубопроводу, а ізоляційна частина мінімізує передачу тепла між трубою та зовнішніми конструкціями.
| компонент | функція |
|---|---|
| Сталеве сідло або черевик | Забезпечує механічну міцність і передає навантаження трубопроводу на конструкцію. |
| Ізоляційний блок | Створює теплове розділення та зменшує тепловіддачу. |
| Пароізоляція | Перешкоджає проникненню вологи в теплоізоляційні матеріали. |
| Розсувна пластина (додатково) | Дозволяє рух трубопроводу, спричинене тепловим розширенням і звуженням. |
Для холодних трубопроводів ізоляційний шар запобігає проникненню зовнішнього тепла в систему та знижує ризик конденсації. Для гарячих трубопроводів це мінімізує втрати тепла та покращує енергоефективність.
Інтегрована конструкція також зменшує труднощі монтажу, оскільки ізоляційна опора надходить у вигляді повної збірки, а не потребує додаткових ізоляційних робіт на будівельному майданчику.
Промислові трубопровідні системи часто виходять з ладу через неправильне проектування опор. Традиційні опори можуть здаватися простими, але з часом вони можуть створити серйозні робочі проблеми.
| Поширена проблема | Вплив на трубопровідну систему | Попередньо ізольоване опорне рішення |
|---|---|---|
| Формування теплового мосту | Підвищена тепловіддача і зниження теплоізоляційних характеристик | Вбудований ізоляційний блок відокремлює трубу від конструкції |
| Конденсація та утворення льоду | Ризик корозії та проблеми з обслуговуванням | Зберігає цілісність ізоляції та запобігає впливу вологи |
| Втрата енергії | Вищі експлуатаційні витрати | Підвищує теплову ефективність гарячих і холодних трубопроводів |
| Пошкодження ізоляції | Часті ремонти та простої | Забезпечує стабільний допоміжний інтерфейс |
Для СПГ і кріогенних систем навіть невеликий тепловий міст може істотно вплинути на продуктивність системи. Правильно розроблена попередньо ізольована опора для труб гарантує, що система ізоляції залишається ефективною в критичних місцях опори.
Вибір правильної опорної системи може вплинути на безпеку трубопроводу, вимоги до обслуговування та довгострокові експлуатаційні витрати. Основні переваги включають:
Попередньо ізольовані опори для труб широко використовуються в галузях промисловості, де важливі контроль температури та надійність трубопроводу.
| Промисловість | Приклад застосування |
|---|---|
| СПГ і кріогенна промисловість | Низькотемпературні трубопроводи, що потребують теплоізоляції |
| Генерація електроенергії | Парові та технологічні трубопроводи з вимогами до високих температур |
| Хімічна обробка | Корозійні та чутливі до температури технологічні лінії |
| Централізоване охолодження | Розподільні мережі охолодженої води |
| Харчова та фармацевтична | Очистіть системи трубопроводів з контрольованою температурою |
Янчжоу Тяньшунь постачає продукцію для підтримки трубопроводів для різних промислових середовищ і пропонує рішення на основі фактичних умов проекту.
Вибір правильної опори вимагає врахування кількох інженерних факторів. Вибір невідповідного продукту може призвести до пошкодження ізоляції або надмірного навантаження на трубопровід.
До важливих технічних параметрів зазвичай відносяться щільність ізоляції, міцність на стиск, теплопровідність, опорний матеріал і навантажувальна здатність.
| Параметр | Типове міркування |
|---|---|
| Діапазон температур | Від кріогенних умов до високотемпературних застосувань |
| Ізоляційний матеріал | ПУ піна, PIR, мінеральна вата або спеціальні матеріали |
| Допоміжний матеріал | Вуглецева сталь, нержавіюча сталь або спеціальні сплави |
| Вимога до руху | Стаціонарна, розсувна або керована опорна конструкція |
Янчжоу Тяньшунь зосереджується на створенні надійних рішень для підтримки трубопроводів за допомогою професійних виробничих процесів і суворого контролю якості. Компанія надає індивідуальні попередньо ізольовані трубні опори для різних інженерних вимог.
Виробничий процес включає перевірку матеріалів, точне виготовлення, інтеграцію ізоляції, перевірку розмірів і остаточну перевірку якості. Кожна опора розроблена для досягнення надійних механічних характеристик при збереженні ефективності теплоізоляції.
Маючи великий досвід у виробництві опор для трубопроводів, Yangzhou Tianshun обслуговує галузі, включаючи енергетику, хімічну обробку, виробництво електроенергії та промислове будівництво. Компанія надає інженерну підтримку, щоб допомогти клієнтам вибрати відповідні рішення для складних систем трубопроводів.
Холодні трубопроводи потребують постійного захисту ізоляції. Традиційні металеві опори створюють теплові містки, які можуть спричинити конденсацію та корозію. Попередньо ізольовані опори труб зберігають безперервність ізоляції та зменшують ці ризики.
так Вони підходять для гарячих трубопроводів, оскільки зменшують тепловіддачу та покращують енергоефективність. Ізоляційний матеріал можна вибрати відповідно до вимог робочої температури.
так Yangzhou Tianshun надає індивідуальні рішення на основі розміру труби, товщини ізоляції, вимог до навантаження, температурних умов і методів монтажу.
Оскільки ізоляція та опорна конструкція об’єднані перед доставкою, монтажні групи можуть скоротити роботу зі складання на місці та підвищити ефективність проекту.
Клієнти повинні надати технічні характеристики труб, робочу температуру, вимоги до ізоляції, тип опори та умови руху. Ця інформація допомагає інженерам розробити правильне рішення.
Попередньо ізольовані опори для труб є важливими компонентами сучасних промислових трубопровідних систем, оскільки вони вирішують проблеми, викликані тепловими містками, пошкодженням ізоляції, конденсацією та втратою енергії. Правильно спроектована опорна система покращує надійність трубопроводу, зменшує вимоги до обслуговування та продовжує термін служби обладнання.
Завдяки професійному досвіду виробництва та індивідуальним інженерним можливостям,Янчжоу Тяньшуньзабезпечує надійні попередньо ізольовані опорні рішення для труб для вимогливих промислових застосувань у всьому світі. Якщо вам потрібна надійна система підтримки, розроблена відповідно до вимог вашого трубопроводу, будь ласказв'яжіться з намиза професійну допомогу та індивідуальне рішення.
