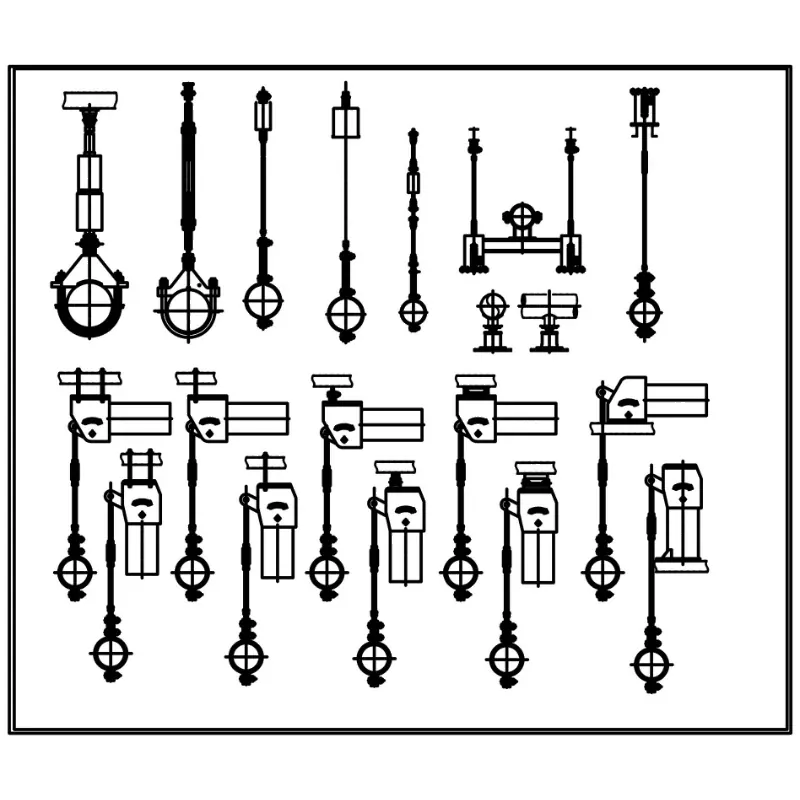

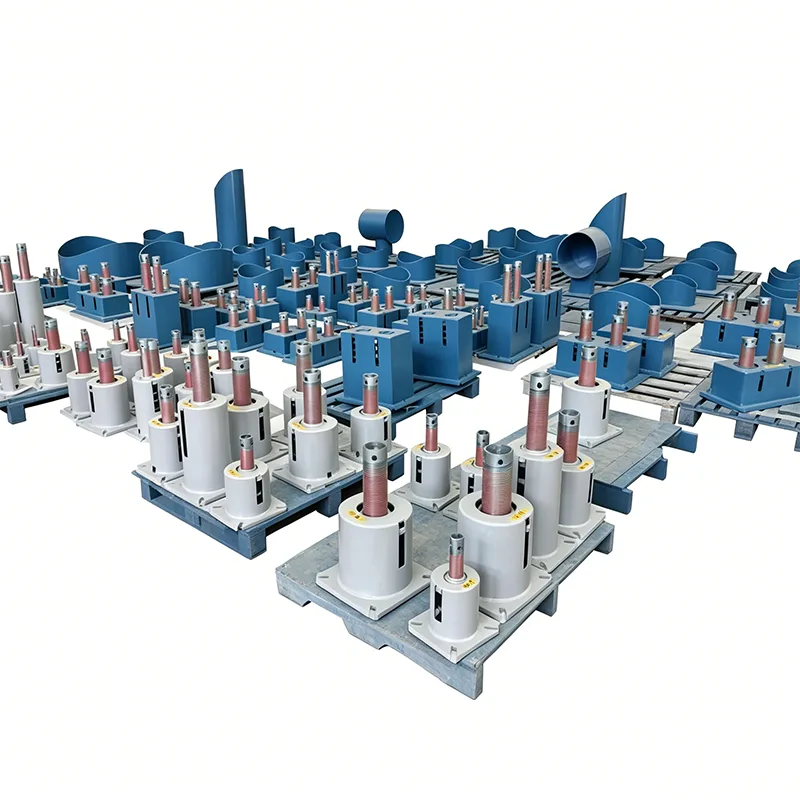

Стійкі до корозії пружинні підвіски для підвіски та вібрації підвісних трубопроводів

Більшість людей називають їх пружинними вішалками, деякі називають пружинними опорами, а в полі ви почуєте і те, і інше. У Tianshun ми не зациклюємося на назві — важливо те, що коли труба повинна звисати з несучої балки та вільно рухатися під час термічних циклів, збірка працює. Ми будуємо їх для електростанцій, стелажів для труб нафтопереробних заводів і технологічних ліній протягом 14 років, і зараз наші пружинні підвіски тримають труби в більш ніж 45 країнах.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли труба прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Пружинний підвіс виконує дві речі одночасно: він несе всю вагу труби зверху та рухається разом із трубою, коли вона розширюється або стискається. На відміну від жорсткої вішалки, яка просто висить, пружинна вішалка залишається зачепленою протягом усього діапазону руху. Це особливо важливо на довгих прямих ділянках піднятих труб, де теплове зростання може швидко зростати. Для ліній, де навантаження має залишатися майже постійним незалежно від того, наскільки далеко рухається труба, багато проектів поєднують це зпостійні пружинні опорина одній стійці. Для менш критичних ліній, стандартзмінні пружинні опоричасто справляються зі своєю роботою — той самий стиль корпусу пружинної вішалки, лише інше внутрішнє розташування пружин.

Де в системі трубопроводу встановлюються пружинні підвіски

Пружинна вішалка не працює одна. На типовому стелажі для труб ви побачите пружинні підвіски, що працюють разом із жорсткими опорами для труб і башмаками для труб, які витримують вагу на низьких висотах. У високотемпературних точках з’єднання або поблизу з’єднань обладнання часто встановлюють підвіси, оскільки вони звільняють простір на підлозі та дають трубі простір для руху в кількох напрямках. Коли лінія холодна або охолоджена, поєднання підвіски з попередньо ізольованими трубними опорами в точці затискання запобігає обмерзанню та зберігає систему ізоляції непошкодженою. У багатьох специфікаціях проекту також згадується вся збірка просто як частина комплекту пружинних опор — різниця полягає лише у встановленні зверху та внизу.

Що входить до комплекту пружинної вішалки

Пружинна вішалка - це не просто пружина в банці. Це збірка. Ось що ми зазвичай використовуємо:

Кожна партія матеріалу має звіти про випробування на заводі, і ми відстежуємо це до числа нагрівання. Якщо ваші специфікації вимагають сертифікації 3.2 (EN 10204), ми це забезпечимо.

Стандарти, за якими ми розробляємо

Ми виготовляємо пружинні вішалки для:

ANSI/MSS SP-58 — Опори та підвіси для труб

ASME B31.3 — Технологічні трубопроводи

GB/T 17116

Специфікації DIN, JIS або специфічні для проекту, якщо потрібно

Наша фабрика працює відповідно до стандарту ISO 9001:2015, що означає задокументовані процедури на кожному кроці, від надходження сировини до остаточного випробування навантаженням.

Ми отримуємо запитання

Питання 1: Коли я використовую пружинну вішалку замість пружинної опори, встановленої на основі?

Коли труба проходить на висоті, а під нею немає сталевої платформи, щоб сидіти. Трубопроводи, повітряні лінії та розводка котельні – класичні випадки. Вішалки кріпляться до сталевих навісів і опускаються до труби. Справа в тому, де знаходиться ваша опорна точка, а не в пружинному механізмі.

Q2: Чи можу я отримати такий самий діапазон навантаження на вішалці, як і на базовій пружині?

Загалом, так. Наші змінні пружинні вішалки охоплюють кілька сотень кілограмів до 20+ тонн на вішалку. Постійні пружинні вішалки йдуть вище. Якщо вам потрібне щось справді важке — скажімо, 40 тонн на одну штангу — ми можемо це побудувати, але доцільніше спочатку поговорити з нами, щоб ми могли розглянути варіанти розподілу навантаження.

Q3: Як ви перевіряєте пружинні вішалки?

Ми встановлюємо пружину на вказане навантаження, запускаємо її на повний хід і перевіряємо, чи сила залишається в межах допуску. Для постійних пружинних підвісів ми будуємо криву навантаження-деформації та підтверджуємо, що вона плоска в межах проектного запасу. Подорожні ваги перевіряються, а всі з’єднання перевіряються на якість різьби та цілісність зварного шва.

Q4: який ваш стандартний час виконання?

Для стандартних підвісок зі звичайним діапазоном навантаження 20–25 днів. Якщо вам потрібна нержавіюча фурнітура 304, спеціальні покриття або нестандартні подорожі, врахуйте 30–40 днів. Великі пакети проектів отримують спеціальний графік виробництва, і ми надамо вам тверді зобов’язання щодо доставки разом із пропозицією.

Q5: Як вони відправляються?

Вішалки розбиваються на керовані частини — корпус пружини, набір стрижнів і затискач — упаковані разом у дерев’яні ящики з водонепроникною підкладкою. Кожен ящик позначений номером підвіски, щоб бригада будівельників могла відразу зіставити їх із кресленням опори труби.

Персоналізація, яку ми виконуємо регулярно

Багато клієнтів вважають, що пружинні вішалки є лише стандартними товарами каталогу. Ми не так працюємо. Більшість пружинних вішалок, які ми доставляємо, мають принаймні одну індивідуальну деталь, будь то:

Подовжений хід для адаптації до великих сейсмічних рухів

Індивідуальна довжина штанг для певних зазорів над головою

Конструкція з нержавіючої сталі для прибережних або корозійних середовищ

Високотемпературний пружинний матеріал для ліній, що працюють при температурі вище 400°C

Спеціальні системи фарбування — епоксидна смола, ґрунтовка з вмістом цинку або морське покриття

Вам не потрібно кріпити свою трубу до нашої вішалки. Виготовимо підвіс до вашої труби.

Чого ми навчилися на реальних проектах

Деякі практичні моменти, які варто знати, якщо ви пишете специфікацію опори для труб:

На довгих прямих трасах не фіксуйте кожну опорну точку. Нехай пружинні вішалки поглинають ріст і стратегічно розташуйте анкери. Ми можемо допомогти визначити, які підвіски куди йдуть, якщо ваш інженер з напруги труб надасть дані про переміщення.

Якщо труба ізольована, вкажіть тип хомута та підкладку спереду. Дообладнання ізоляції на підвісній точці після монтажу є безладним і дорогим.

Для установки на відкритому повітрі у вологих або прибережних районах вкажіть нержавіючу фурнітуру або принаймні гаряче цинкування. Стрижні з вуглецевої сталі виглядають добре в перший день, але не виглядатимуть так після двох сезонів дощів.

Тяньшуньський шлях

Ми не торгова компанія, яка кладе чужі запчастини в нашу коробку. Ми виготовляємо їх на власній фабриці в Янчжоу. Ми купуємо сталь, обробляємо компоненти, накручуємо та перевіряємо пружини, збираємо вузли, фарбуємо їх, пакуємо та відправляємо. Немає середнього кроку, на якому втрачається якість.

Протягом багатьох років ми постачали повні комплекти пружинних вішалок для проектів, які без проблем виконувались під час запуску та років експлуатації. Ось чому понад 70% наших клієнтів повертаються — не тому, що ми найдешевші (ми справедливі, а не дешеві), а тому, що вішалки з’являються вчасно, відповідають кресленням і продовжують виконувати свою роботу.

Якщо ви встановлюєте ціну на проект, який потребує пружинних підвісів, постійних пружинних опор або попередньо ізольованих башмаків для труб, надішліть нам свої таблиці даних або націнки. Ми підготуємо відповідну цінову пропозицію — безпосередньо на заводі, без прихованих націнок — і, якщо ви хочете, ми розповімо вам про логіку дизайну, що стоїть за нашим вибором. Ви також можете відвідати фабрику та побачити виробничу лінію на власні очі.
