Регульована змінна пружинна підвіска для теплового руху трубопроводу з підтримкою змінного навантаження

Підвіски зі змінними пружинами, також відомі як опори зі змінними пружинами, є найбільш широко використовуваним типом опор для труб у промислових системах трубопроводів. Вони забезпечують опорну силу, яка змінюється пропорційно прогину пружини, коли труба рухається вертикально внаслідок теплового розширення або звуження. Для застосувань, де теплове зміщення є помірним і контрольована величина зміни навантаження є прийнятною, змінні пружинні підвіси пропонують економічно ефективне та компактне рішення порівняно з постійними пружинними опорами.

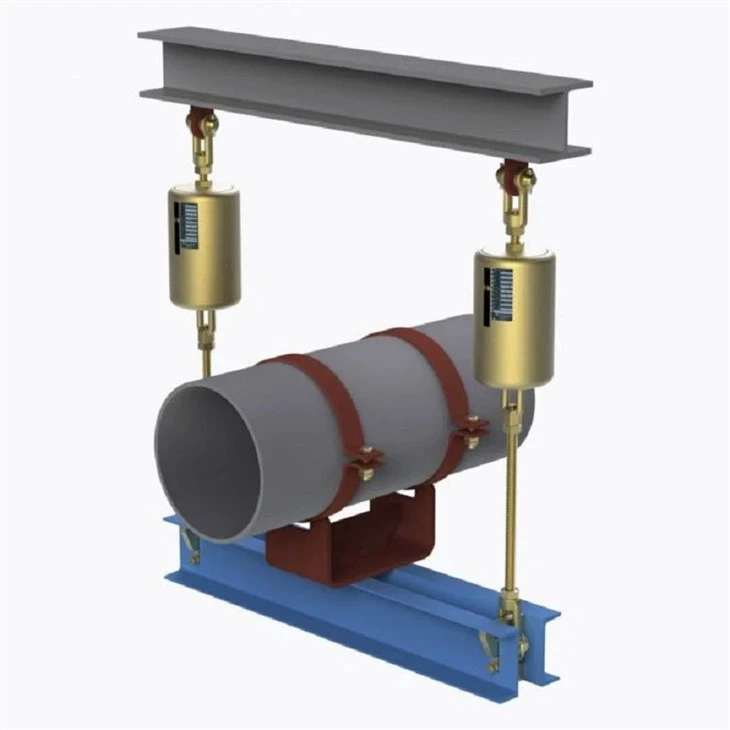

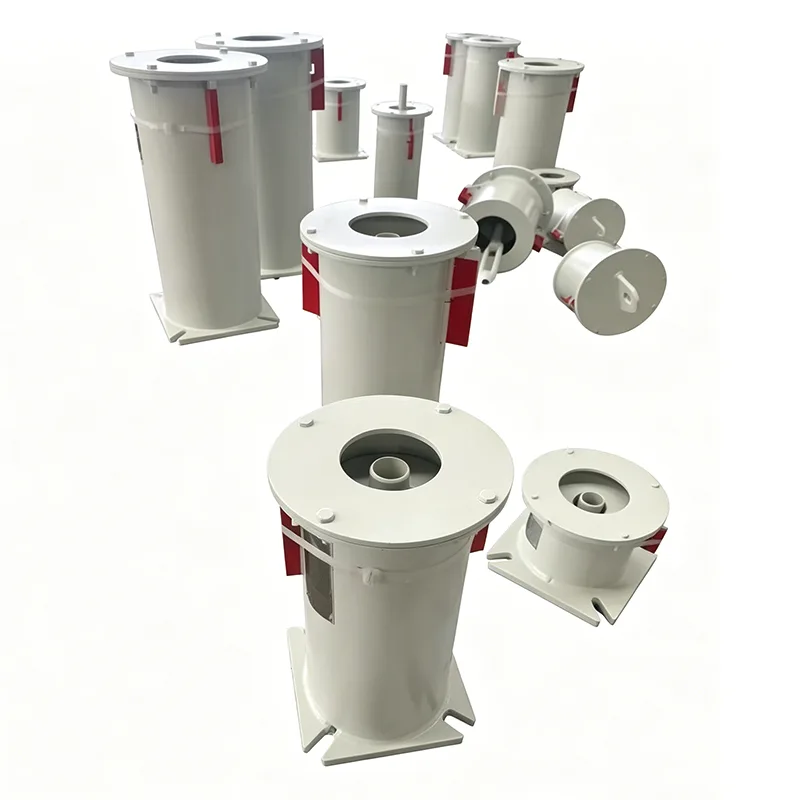

ВиробникТрубопровідна технологія Yangzhou Tianshunнаші змінні пружинні вішалки використовують гвинтові пружини з високоякісної легованої сталі, розміщені в міцному сталевому корпусі. Коли труба рухається вгору або вниз від свого встановленого положення, пружина відповідно стискається або розтягується, змінюючи силу реакції прямо пропорційно відстані руху та швидкості пружини. Кожен блок відкалібрований на заводі відповідно до вказаного холодного навантаження, гарячого навантаження та напрямку руху, що забезпечує передбачувану продуктивність від встановлення до експлуатації.

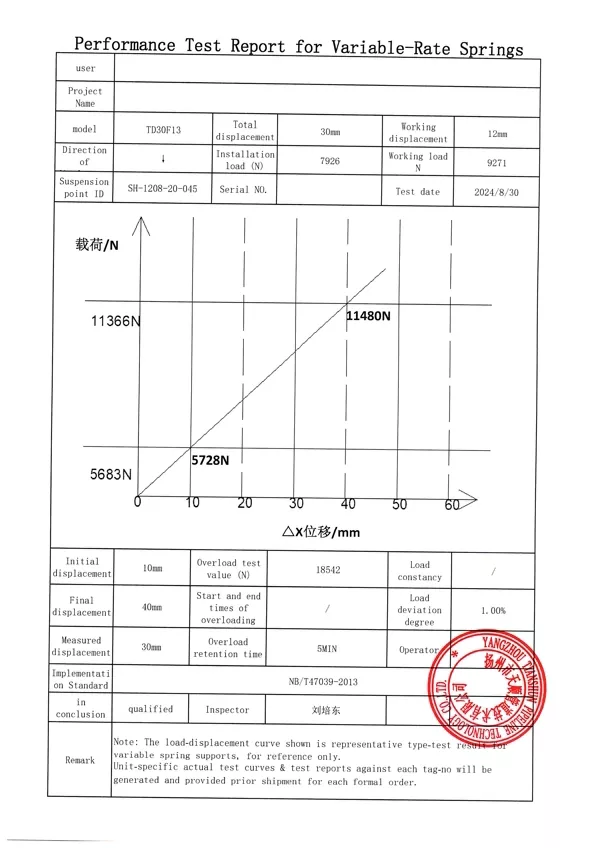

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Технічні характеристики продукту

Конструктивні характеристики та варіація навантаження

Ключовим параметром при виборі підвіски зі змінною пружиною є відсоток зміни навантаження — різниця між холодним і гарячим навантаженням, поділена на робоче навантаження. Більшість інженерних специфікацій вимагають, щоб це значення залишалося нижче 25% для загального обслуговування та нижче 6% для підключень критичного обладнання. Якщо переміщення достатньо велике, щоб зміна навантаження перевищувала допустимі межі, замість цього вказуються постійні пружинні підвіски.

Наші стандартні регульовані пружинні опори розроблені таким чином, щоб підтримувати зміну навантаження в межах типових проектних обмежень у всьому робочому діапазоні, і кожен блок має чітку позначку зі своєю швидкістю пружини, налаштуванням холодного навантаження та напрямком руху для простого встановлення та введення в експлуатацію.

Стандартна серія та технічний асортимент

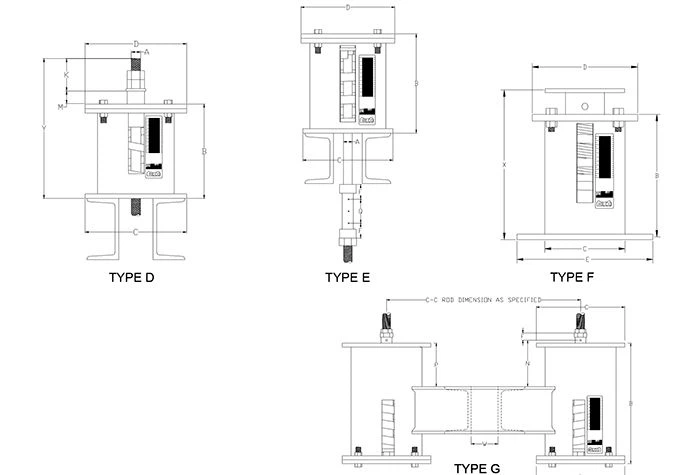

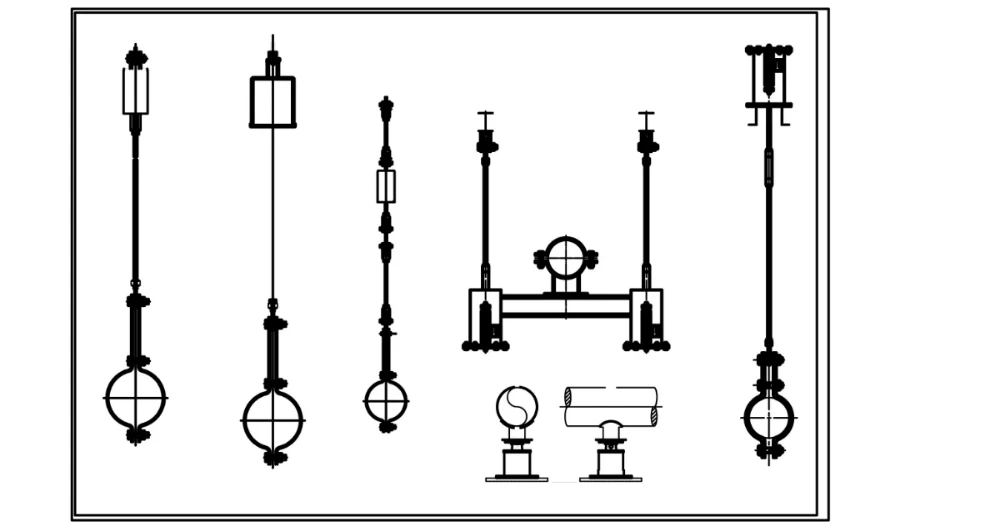

Ми пропонуємо різноманітні пружинні підвіски в різних монтажних конфігураціях, включаючи конструкції з верхньою підвіскою, кріпленням на основі та збоку, що охоплюють навантаження від приблизно 0,02 кН до 40 кН для стандартних розмірів пружин. Стандартні діапазони ходу включають 30 мм, 60 мм, 90 мм, 120 мм і 150 мм, а спеціальні ходи доступні за запитом.

Пружинні елементи виготовляються з пружинної сталі 60Si2Mn або 50CrVA, а корпуси доступні з гарячим оцинкуванням, епоксидною фарбою або нержавіючої сталі для корозійних середовищ. Стандартні агрегати розраховані на робочу температуру навколишнього середовища від -20°C до +200°C, з високотемпературними пружинними сплавами, доступними для екстремальних температурних застосувань, таких як труби печей і котлів.

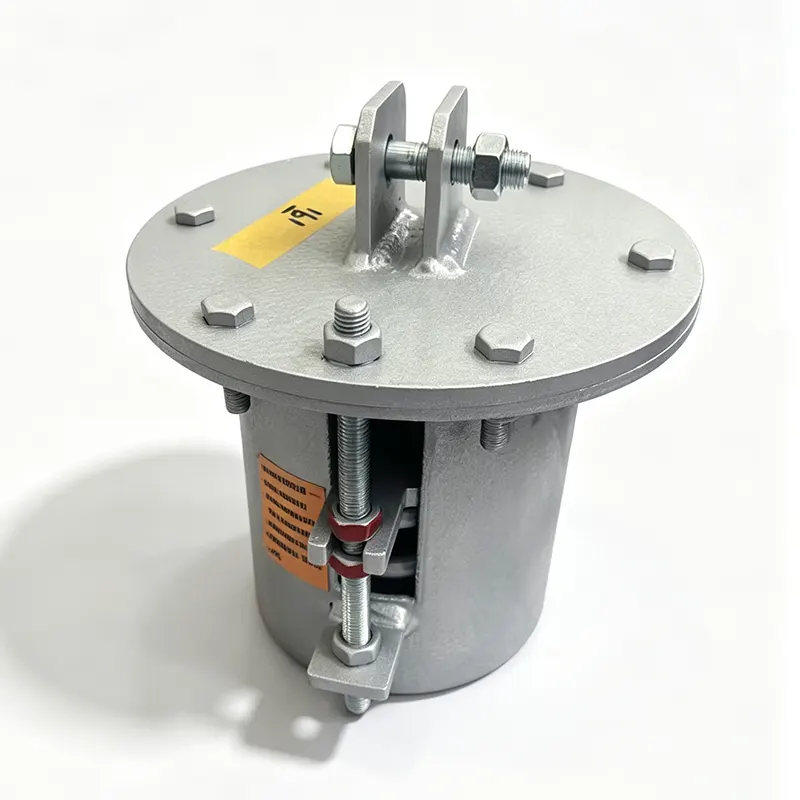

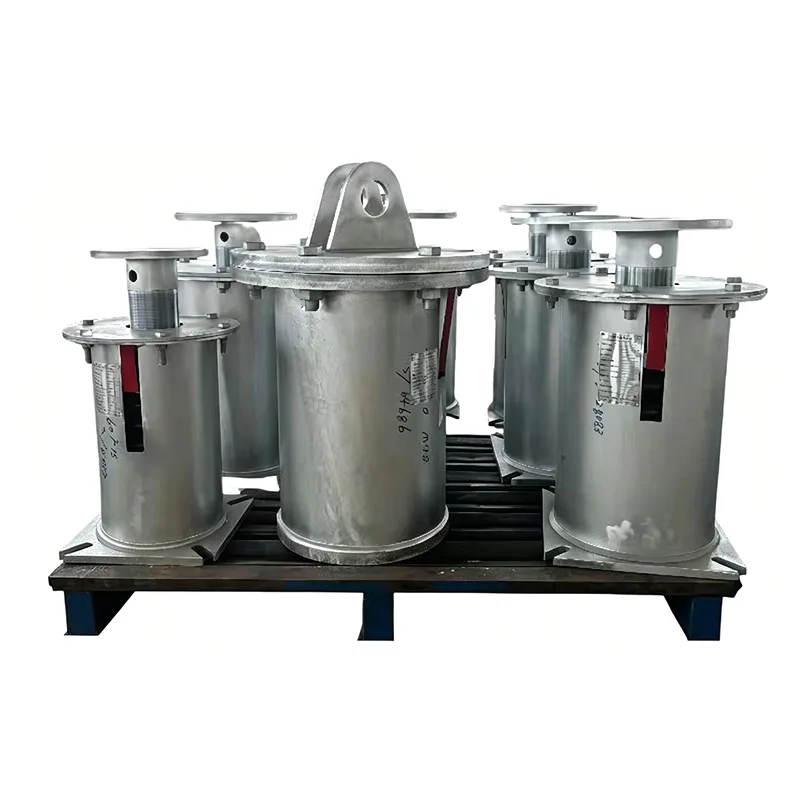

Кожна регульована пружинна опора оснащена шкалою ходу, індикатором навантаження та верхньою та нижньою стопорними пластинами. Різьбові з’єднання стрижнів у верхній і нижній частині дозволяють легко регулювати вертикальне положення під час встановлення, а налаштування навантаження можна перевірити на місці за даними паспортної таблички.

Стандарти, матеріали та індивідуальні параметри

Наші змінні пружинні вішалки виготовлені відповідно до GB/T 17116.1/.2/.3 і повністю взаємозамінні міжнародними стандартами, включаючи MSS SP-58, ASME B31.1, ASME B31.3 та EN 13480-3. Відстеження матеріалу забезпечується протягом усього виробництва, а всі пружини проходять попереднє налаштування та випробування під навантаженням перед складанням.

Для спеціалізованих проектів ми постачаємо пружинні підвіски з нержавіючої сталі, опорні вузли ізольованих труб і агрегати зі спеціальними покриттями для офшорних, морських або опріснювальних послуг. Ми також виготовляємо попередньо ізольовані опори для труб і опори для труб, які безпосередньо інтегруються з нашим асортиментом змінних пружинних підвісок для повних рішень для підтримки лінії.

Типові програми

Змінні пружинні опоривстановлюються практично на всіх типах технологічних і інженерних трубопроводів, де відбувається вертикальне теплове переміщення. Загальні області застосування включають в себе лінії пари та живильної води для електростанцій, технологічні трубопроводи нафтопереробних заводів, контури теплообмінників хімічних заводів, мережі централізованого теплопостачання та системи ОВКВ у великих комерційних будівлях. Вони також використовуються разом із жорсткими опорами для труб на лініях, де лише вибрані точки потребують компенсації руху.

Для систем трубопроводів з динамічними навантаженнями, такими як гідроудари, сейсмічні події або вібрація насоса, змінні пружинні підвіски часто поєднуються з гідравлічними демпферами, які стримують динамічний рух, одночасно допускаючи вільне теплове зміщення. Там, де теплове зростання занадто велике для змінного блоку, ми рекомендуємо модернізувати постійні пружинні підвіски в цих конкретних опорних точках.

Додатковий асортимент продукції

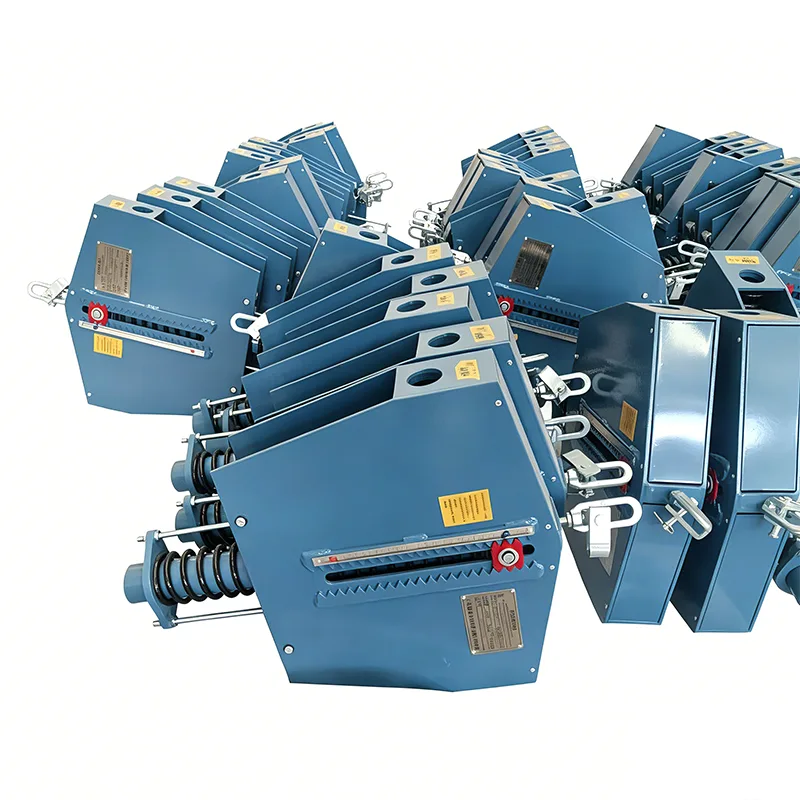

Наше більш широке портфоліо трубних опор включає постійні пружинні опори, жорсткі підвіски та стійки, опори для труб, попередньо ізольовані опори для труб для холодних і кріогенних ліній та гідравлічні демпфери. Для систем трубопроводів, які також вимагають поглинання осьових, бічних або кутових переміщень, ми виготовляємо металеві сильфонні компенсатори, гумові компенсатори та тканинні компенсатори, які можна замовити разом із нашими пружинними опорами як єдине рішення.

Якість і обслуговування

Кожна вішалка зі змінною пружиною проходить випробування на навантаження та перевірку розмірів у нашій власній випробувальній установі перед відправленням відповідно до нашої системи управління якістю ISO 9001:2015. Ми підтримуємо клієнтів від початкового вибору пружини та розрахунку навантаження до керівництва з монтажу та післяпродажного обслуговування. Відповідь на запити надходить протягом 24 годин, а стандартний термін виготовлення становить від 10 до 20 робочих днів залежно від обсягу та конфігурації. Понад 14 років поставляючи опори для труб і компенсатори для проектів у більш ніж 45 країнах, ми постачаємо як стандартні за каталогом, так і спеціально сконструйовані одиниці підрядникам EPC і кінцевим користувачам у всьому світі.

Часті запитання

Що означає «відсоток зміни навантаження» на опорі зі змінною пружиною?

Зміна навантаження — це різниця між холодним (встановленим) навантаженням і гарячим (робочим) навантаженням, виражена у відсотках від робочого навантаження. Він визначається шляхом множення пружності пружини на температурний хід, поділеного на робоче навантаження. Більшість специфікацій проекту обмежують це значення до 25% максимум для стандартних трубопроводів.

Чи можна встановити вішалку зі змінною пружиною в будь-якій орієнтації?

Ні. Підвіски зі змінною пружиною призначені для вертикального переміщення і повинні встановлюватися з вертикальною віссю пружини. Горизонтальна або кутова установка призведе до заклинювання, неправильного перенесення навантаження та передчасного зносу. Для горизонтальних навантажень або бічних обмежень слід окремо вказати жорсткі стійки, трубні башмаки або демпфери.

Яку максимальну температуру можуть витримувати ваші вішалки зі змінною пружиною?

Стандартні блоки з вуглецевої сталі з пружинами з легованої сталі розраховані на безперервну роботу приблизно до 200°C. Для високотемпературних трубопроводів, таких як паропроводи високого тиску або з’єднання котлів, ми пропонуємо високотемпературні пружинні матеріали та конфігурації ізольованих опор. Щоб правильно вибрати матеріал, зв’яжіться з нашою командою інженерів і повідомте умови експлуатації.

Ви надаєте розрахунки весняного відбору?

так Наша команда інженерів може допомогти з вибором пружини, якщо ви надасте розмір труби, робочу вагу, величину та напрямок теплового зміщення, а також будь-які вимоги специфікації проекту. Ми також можемо переглянути існуючі графіки підтримки та порекомендувати відповідну змінну або постійну пружинну підтримку для кожного місця.

Який час виконання стандартних вішалок зі змінною пружиною?

Стандартні одиниці каталогу зазвичай доставляються протягом 10–20 робочих днів, залежно від розміру замовлення та поточного завантаження виробництва. Індивідуальна обробка, спеціальні подорожі або конфігурації з нержавіючої сталі можуть додати кілька додаткових днів. Пришвидшену доставку можна обговорити під час замовлення.

Які документи додаються до замовлення?

Стандартний комплект поставки включає пакувальний лист і таблички з назвою продукту з номером пружини, показником навантаження та даними про подорож. За запитом можуть бути надані звіти про випробування матеріалів (MTR), записи про калібрування пружинного навантаження та звіти про перевірку розмірів. Для проектів, які цього потребують, також доступна стороння перевірка уповноваженими органами.

Чи можете ви поставити повні опорні вузли труб, включаючи трубні башмаки та хомути?

Абсолютно. Ми постачаємо підвіски зі змінними пружинами як окремі одиниці або як повністю зібрані набори опор, включаючи хомути для труб, опори для башмаків для труб, стяжні муфти, різьбові стрижні та структурне з’єднувальне обладнання. Попередньо ізольовані опорні вузли труб для холодної або кріогенної експлуатації також доступні як єдиний пакет, готовий до встановлення.
