Прецизійне підвішування постійної пружини для трубопроводу великого об’єму з рівномірним вихідним навантаженням

Підвіски постійної пружини, які також називають пружинними опорами постійного навантаження або опорами постійної сили, забезпечують майже рівномірну опорну силу по всьому діапазону ходу труби. Ці агрегати спеціально розроблені для систем трубопроводів, які зазнають значного вертикального теплового зміщення, де змінні пружинні опори створюють надмірні зміни навантаження та передають небажану напругу на підключене обладнання та трубопроводи.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли труба прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

наТрубопровідна технологія Yangzhou Tianshun, ми виготовляємо постійні пружинні підвіски, використовуючи перевірений кривошипно-шатунний механізм у поєднанні з високоякісними пружинами стиснення. Ця конструкція врівноважує крутний момент пружини та крутний момент навантаження навколо головної осі протягом усього ходу, зберігаючи відхилення навантаження в межах ±5% як стандарт — і ±3% для високоточних конфігурацій. Кожен вузол міститься в захисному корпусі, який захищає внутрішні компоненти від будівельного сміття та забруднювачів навколишнього середовища, що знижує ризик технічного обслуговування протягом усього терміну служби опори.

Технічні характеристики та серії

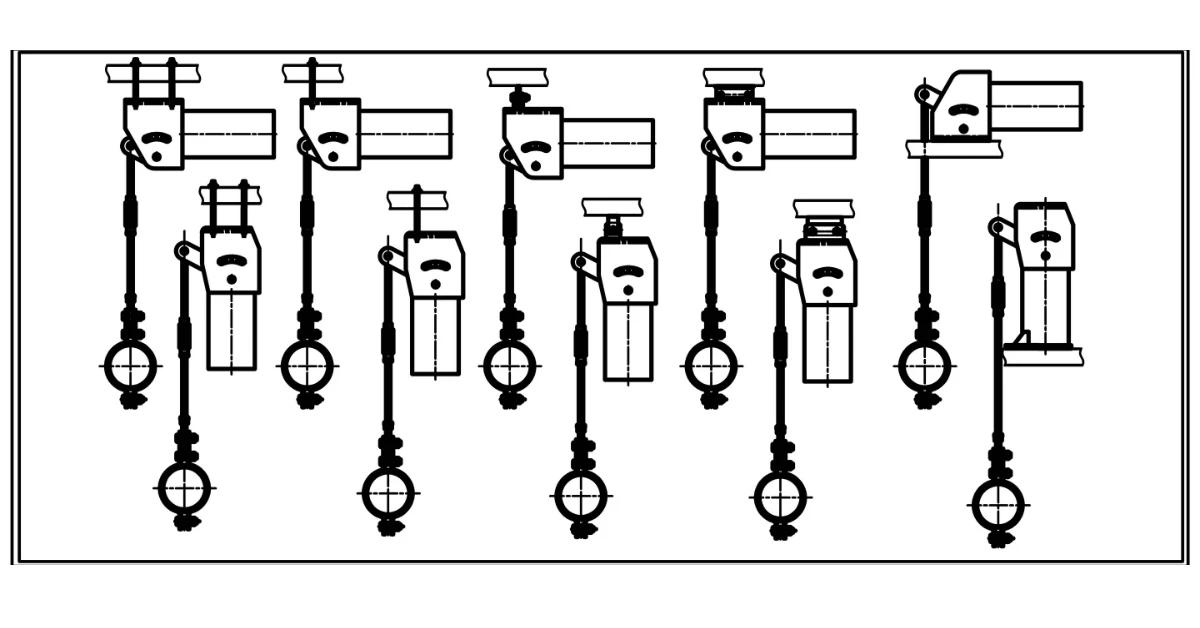

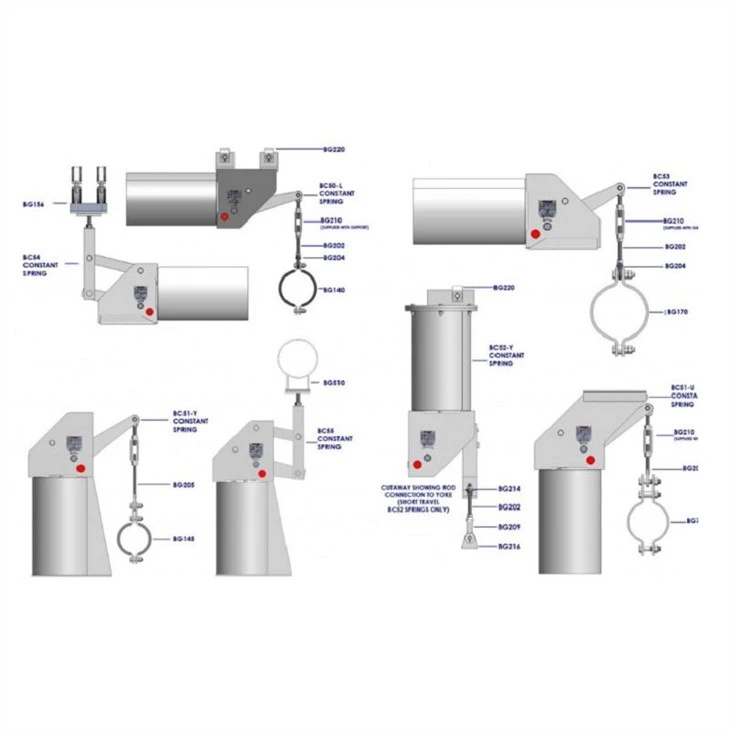

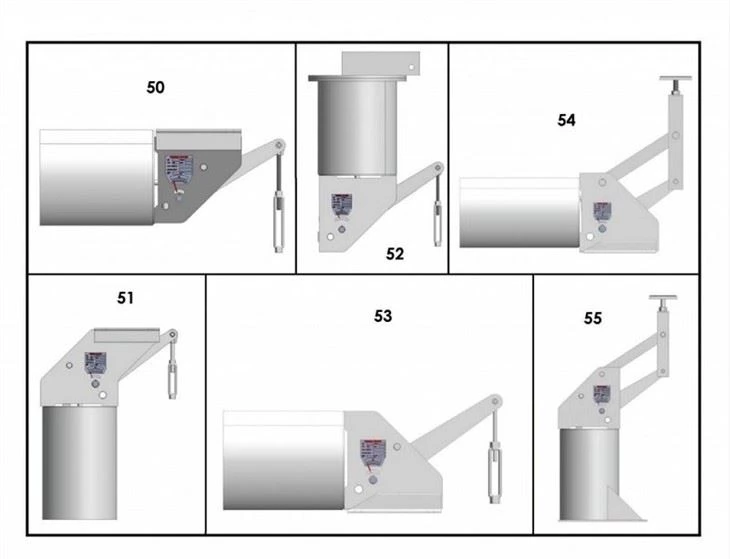

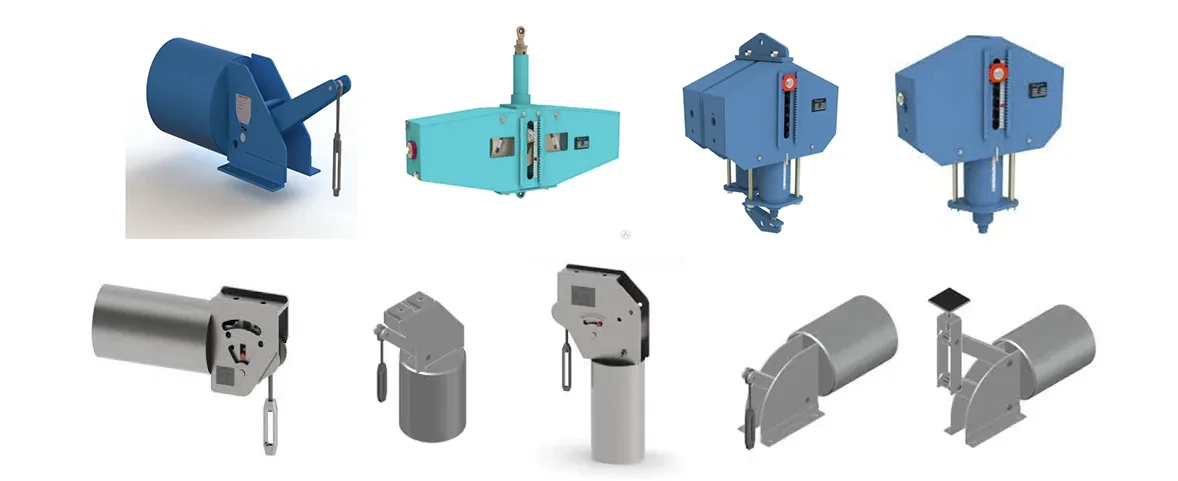

нашпостійна пружинна опораПортфоліо охоплює діапазон робочих навантажень від 0,1 кН до 500 кН зі стандартними варіантами ходу 50 мм, 100 мм, 200 мм і 400 мм, а також доступними спеціальними ходами до 600 мм. Стандартні серії включають моделі PH, LH, CA, CS і TH, які підходять як для горизонтального, так і для вертикального встановлення. Пружинні котушки виготовляються з легованої сталі 60Si2Mn або 50CrVA, а корпуси мають гарячеоцинковане або епоксидне покриття, що відповідає робочим температурам навколишнього середовища від -20°C до +80°C.

Кожна постійна пружинна вішалка налаштована на заводі на задане замовником навантаження та холодне/гаряче положення, а також оснащена верхнім і нижнім обмежувачами ходу для запобігання переміщенню. Чітко видима шкала ходу та циферблат регулювання навантаження дозволяють виконувати точне налаштування на місці в межах ±10% від номінального навантаження, а деякі конфігурації можна регулювати до ±20% з кроком 2%. Червоні попередньо встановлені штифти встановлені на заводі для фіксації опори під час гідростатичних випробувань і кислотного промивання, витримуючи до подвійного номінального навантаження перед видаленням під час введення системи в експлуатацію.

Стандарти та розробка на замовлення

Усі пружинні опори постійного навантаження розроблені та виготовлені відповідно до GB/T 17116.1/.2/.3 і NB/T 47039 і повністю адаптовані до міжнародних стандартів, включаючи MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L і JIS B 8501. Як досвідчений виробник опор для труб, ми також виготовляємо повністю індивідуальні опори постійного зусилля на основі креслень замовника та параметрів конкретного проекту.

Застосування в критичних галузях

Підвіски з постійною пружиною вказуються в системах трубопроводів, де постійність навантаження не підлягає обговоренню. Типові установки включають теплоелектростанції, атомні енергетичні установки, нафтопереробні заводи, термінали зрідженого та зрідженого газу, мережі централізованого теплопостачання та високотемпературні технологічні лінії на нафтохімічних і фармацевтичних заводах. Вони часто розгортаються поряд зі змінними пружинними опорами на одному трубопроводі — постійні блоки у вузлах з великим переміщенням і змінні пружинні підвіски в місцях з меншим тепловим рухом.

Розширений асортимент продукції для підтримки труб

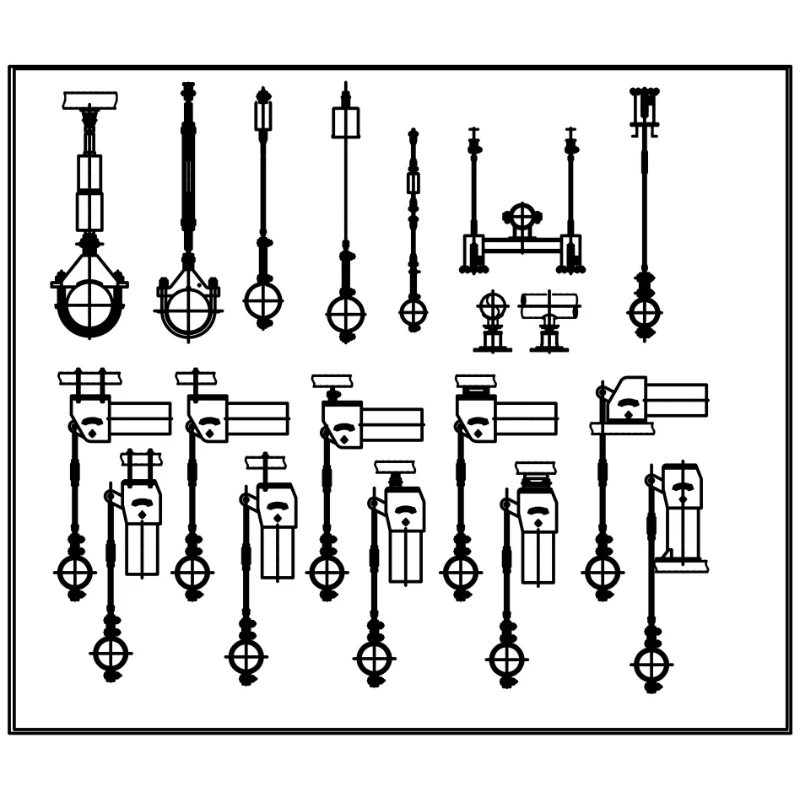

Окрім постійних пружинних підвісів, наш повний портфель опор для труб включає змінні пружинні опори, жорсткі підвіси, опори для труб, попередньо ізольовані опори для труб і гідравлічні демпфери для динамічного контролю навантаження. Для проектів, які вимагають компенсації теплового руху, ми також постачаємо металеві сильфонні компенсатори, гумові компенсатори та тканинні компенсатори, які інтегруються з нашими опорними системами для формування повного трубопроводного рішення.

Гарантія якості та обслуговування

Кожна опора проходить повне власне тестування перед відправленням на основі нашої системи управління якістю ISO 9001:2015 і відповідності стандартам ASME та API, де це необхідно. Клієнти отримують спеціальну технічну підтримку від запиту до встановлення, 24-годинну відповідь на всі пропозиції та рекомендації щодо регулювання навантаження на місці як частину нашого післяпродажного обслуговування. Маючи понад 14 років виробництва опор для труб і компенсаторів для проектів у 45 країнах, ми постачаємо як стандартні каталожні одиниці, так і повністю розроблені індивідуальні рішення для підрядників EPC та кінцевих користувачів у всьому світі.

Часті запитання

Яка різниця між постійною пружинною підвіскою та змінною пружинною опорою?

Змінні пружинні опори створюють різну силу реакції, коли труба рухається вертикально внаслідок стиснення або розтягування пружини. Пружинні підвіски Constant використовують кривошипно-шатунний механізм для підтримки майже рівномірної опорної сили на всьому діапазоні ходу. Як правило, постійні одиниці вказуються там, де теплове зміщення перевищує 50 мм або коли зміна навантаження має залишатися нижче 6%, щоб уникнути передачі напруги на насоси, турбіни чи інше чутливе обладнання.

Що означає відхилення навантаження ±5% на постійній пружинній опорі?

Відхилення навантаження - це максимальна різниця у відсотках між фактичною опорною силою та номінальним номінальним навантаженням у будь-якій точці робочого шляху. Наші стандартні постійні пружинні підвіски витримують відхилення в межах ±5%, що відповідає вимогам більшості промислових трубопроводів. Для критичних застосувань, таких як ядерні або високоточні технологічні лінії, ми пропонуємо високоточні агрегати з відхиленням ±3%.

Коли слід видалити червоні попередньо встановлені шпильки?

Попередньо встановлені штифти встановлені на заводі для фіксації підвіски в положенні холодної установки, що дозволяє завершити гідростатичне випробування та промивання труби кислотою без стиснення або розтягування пружинного блоку. Їх необхідно видалити перед введенням системи в експлуатацію, як правило, після завершення гідровипробувань і перевірок перед введенням в експлуатацію. Під час тестування наші стандартні штифти витримують навантаження, що вдвічі перевищує номінал; повідомте нам, якщо ваш проект потребує вищого запасу міцності.

Чи можна регулювати навантаження на місці після встановлення?

так Кожна постійна пружинна підвіска оснащена гвинтом регулювання навантаження та каліброваним циферблатом. Обертання гвинта збільшує або зменшує попередньо встановлене навантаження з кроком 2% із загальним діапазоном регулювання ±10% для стандартних пристроїв (до ±20% для вибраних конфігурацій). Це дозволяє виконати точне налаштування для компенсації незначних відмінностей між проектними умовами та фактичним встановленням на місці.

Яким стандартам відповідають ваші постійні пружинні вішалки?

Наша стандартна лінійка розроблена відповідно до GB/T 17116.1/.2/.3 і NB/T 47039 і може конвертуватися за розмірами та продуктивністю з MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L і JIS B 8501. Ми також можемо виготовити повністю індивідуальні опори для ваших проектних креслень і специфікації.

Який типовий час виконання?

Стандартний каталог вішалок із постійними пружинами зазвичай доставляється протягом 15–25 робочих днів залежно від кількості та серії. Спеціально спроектовані одиниці потребують додаткового часу на розробку та підтвердження. Термінова доставка може бути організована за запитом, за попередньою домовленістю під час оформлення замовлення або принаймні за 20 днів до запланованої дати доставки.
