Трубопроводи пари відчувають різкі перепади температури під час фаз запуску та зупинки, а високотемпературне середовище створює значне теплове подовження. Власна вага трубопроводу, вага середовища та коливальні навантаження діють одночасно. Звичайні змінні пружинні опори не мають достатньої несучої та термостійкої здатності; Тривала робота легко призводить до розслаблення пружини, відхилення навантаження та деформації корпусу, що може призвести до розриву з’єднань трубопроводу та зменшення навантаження або зупинки агрегату.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

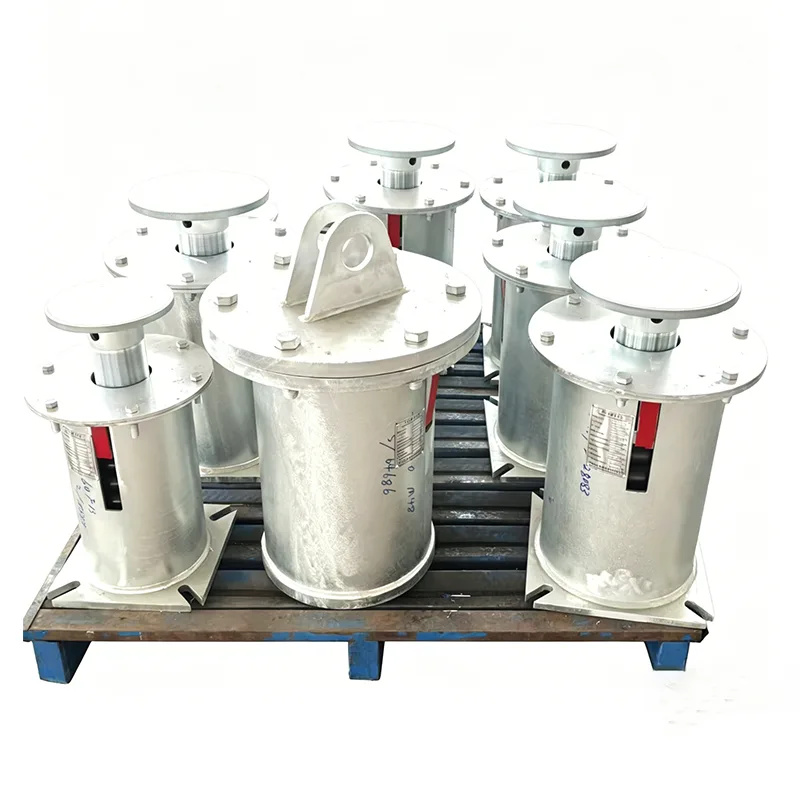

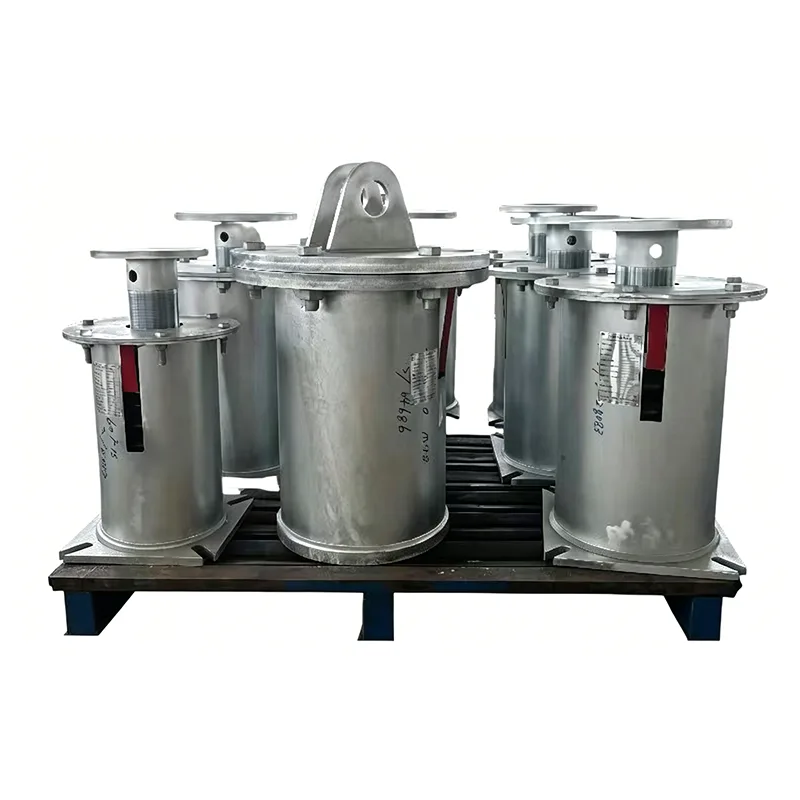

Опора зі змінною пружиною Steam Pipe спеціально розроблена для обслуговування пари, що відповідає вимогам довгострокової безперервної роботи паропроводів на теплоелектростанціях, централізованих теплопостачаннях і нафтохімічних підприємствах. З моменту запуску виробництва в 2012 році ми поставили понад 400 комплектів опор для великомасштабних парових проектів, причому найдовший термін служби на місці сягає 13 років.

Технічні характеристики продукту

Таблиця характеристик змінної пружинної вішалки	приклад
Тип / конфігурація вішалки	Тип A, B, C, D, E, F, G
Розмір пружини / №	№ 0 - № 22
Діапазон подорожей	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Операційне навантаження	0,2 кН ​​- 400 кН
Встановлене навантаження (холодне навантаження)	кН / кгс
Робоче навантаження (гаряче навантаження)	кН / кгс
Напрямок руху	Вгору/Вниз
Мінливість (%)	≤ 25% (стандарт)
Обробка поверхні	Гаряче цинкування/пофарбоване
Матеріал корпусу	Вуглецева сталь (Q235/Q355)

Структурна композиція та принцип дії

Опори зі змінною пружиною парової труби доступні в двох структурних типах: верхня підвіска та нижня опора. Вони компенсують теплове зміщення вертикального трубопроводу за допомогою пружної деформації пружини, забезпечуючи стабільно контрольовані коливання навантаження в межах діапазону прогину.

Всі компоненти виготовлені з матеріалів, придатних для високотемпературних умов:

1.Пружини стиснення з високотемпературного сплаву

2. Потовщені несучі корпуси

3. Жаростійкі регулювальні стрижні

4. Металеві пластини шкали переміщення

5. Високоміцні ковані підйомні вушка та основи

6. Подвійні замикаючі вузли проти ослаблення

Навантаження установки попередньо відкалібровано на заводі. Коли трубопроводи розширюються з підвищенням температури, пружини синхронно розширюються та стискаються, рівномірно витримуючи навантаження на трубопроводи та зменшуючи навантаження на зварні шви та сопла обладнання.

Таблиця відповідності градуйованого матеріалу

Три конфігурації матеріалу класифікуються за температурою пари, щоб відповідати фактичним умовам експлуатації опор зі змінною пружиною парової труби:

Операційний клас	Температура середовища	Пружинний матеріал	Матеріал корпусу	Процес захисту поверхні
Низькотемпературний пар	≤300 ℃	60Si2MnA	Q345B	Стійкий до високих температур епоксидний грунт + фінішне покриття
Пара середньої температури	300 ℃ ~ 450 ℃	50CrVA	16MnR	Піскоструминна обробка плюс потовщене стійке до високих температур покриття
Високотемпературна перегріта пара	450 ℃ ~ 550 ℃	Високотемпературний сплав Cr-V	Пластина з нержавіючої сталі 304	Інтегрована високотемпературна пасивація та напилення

Вся сировина постачається з оригінальними сертифікатами MTC від кваліфікованих металургійних заводів. Кожна партія сталі проходить три повторні перевірки: спектроскопію, випробування на розтяг і випробування на удар. Повна відстежуваність документації підтримується для задоволення вимог аудиту EEAT.



Повна таблиця специфікацій серії

Код моделі	Номінальне навантаження (кН)	Стандартне теплове відхилення (мм)	Відповідний номінальний діаметр паропроводу	Застосовні стандарти
СПВС-50	0,3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
СПВС-120	25~120	120, 150	DN200~DN400	Код теплової енергії ASME B31.1
СПВС-200	120~350	150, 200	Головні парові труби великого діаметру DN450~DN800	Стандарт підтримки електростанції DL/T

Типові сценарії застосування

Опори зі змінною пружиною парової труби в основному розгортаються на магістральних паропроводах:

▶  Тропроводи магістральної пари, пари повторного підігріву та живильної води на вугільних і газових ТЕС

▶  Лінії передачі високотемпературної пари для печей і крекінг-установок нафтопереробних заводів

▶  Первинні високотемпературні парові мережі для великих міст централізованого теплопостачання

▶  Трубопроводи для виробництва пари на електростанціях, які використовують біомасу та відходи для виробництва енергії

▶  Теплообмінні станції та паророзподільні колектори в хімічних парках

Існують записи про масові поставки для еталонних внутрішніх і міжнародних проектів. Ми можемо надати попередні проектні контракти, фотографії завершення на місці та документи про прийняття власником, щоб посилити авторитетну перевірку EEAT.

Стандартизоване виробництво та контроль якості

Перед відправкою кожен продукт проходить комплексне тестування на підприємстві

Обкладинки для внутрішнього тестування

Розмірна та візуальна перевірка, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівне випробування MT/PT (де застосовно), випробування пружинного навантаження з кривими навантаження-переміщення та вимірювання товщини покриття. Надаються протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR).

Примітка. Внутрішнє тестування не є тестуванням третьої сторони, акредитованим ILAC

Тестування під наглядом третьої сторони або лабораторне тестування доступне як додаткова послуга, яка оплачується окремо.

Додаткові сторонні послуги інспекції (цитується окремо)

1. Тестування матеріалу

Аналіз хімічного складу, випробування на розтяг, випробування на удар при низькій температурі за Шарпі та випробування на твердість.

2. Зварювання НК

Магнітопорошкове випробування (MT), рідке проникнення (PT), ультразвукове випробування (UT) і радіографічне випробування (RT).

3. Випробування пружинного навантаження

Включаючи криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Що нас відрізняє

На відміну від стандартних вітчизняних виробників, які постачають тільки сам продукт, ми надаємо криву навантаження-переміщення з кожним пружинним блоком. Ми також сприяємо стороннім тестуванням SGS і перевіркам під наглядом, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Повна підтримка післяпродажного обслуговування

▶  Безкоштовний розрахунок напруги в трубопроводі для точного підбору відповідної моделі опори змінної пружини Steam Pipe

▶  Індивідуальне виготовлення для нестандартних розмірів і особливих умов високої температури

▶  Супровід інженера на місці для керівництва підйомом, введенням вантажу в експлуатацію та видаленням замка

▶ 12-місячна повна гарантія на одиницю; безкоштовна заміна в разі аномалій навантаження або дефектів компонентів протягом гарантійного терміну

▶  Довгостроковий запас запасних частин і цілодобова онлайн-технічна підтримка

Додаткові поширені запитання

З: Чи можна довгостроково використовувати цю підтримку для трубопроводів перегрітої пари?

Відповідь: Виберіть варіант опори зі змінною пружиною Steam Pipe із пружинами зі сплаву Cr-V і корпусами з нержавіючої сталі. Тестування підтверджує нульове погіршення продуктивності при безперервній роботі при температурі 550 ℃, і продукт працював протягом тривалого часу в кількох енергоблоках потужністю 1000 МВт.

Питання: Які приймальні документи постачаються з кожним набором?

Відповідь: Кожен набір одиниць включає сертифікати випробування сировини, аркуші випробувань пружинного навантаження, звіти про перевірку зварювання та сертифікати відповідності продукції. Підтримується повторна перевірка сторонніми організаціями.

З: Чи може цей продукт безпосередньо замінити пружинні опори старого типу під час модернізації існуючого трубопроводу?

A: Розміри відповідають уніфікованим національним стандартам; точки підйому кріплення та розміри стрижня гвинта взаємозамінні. Безпосередня заміна можлива після перевірки параметрів навантаження та прогину без значних змін цивільного фундаменту.
