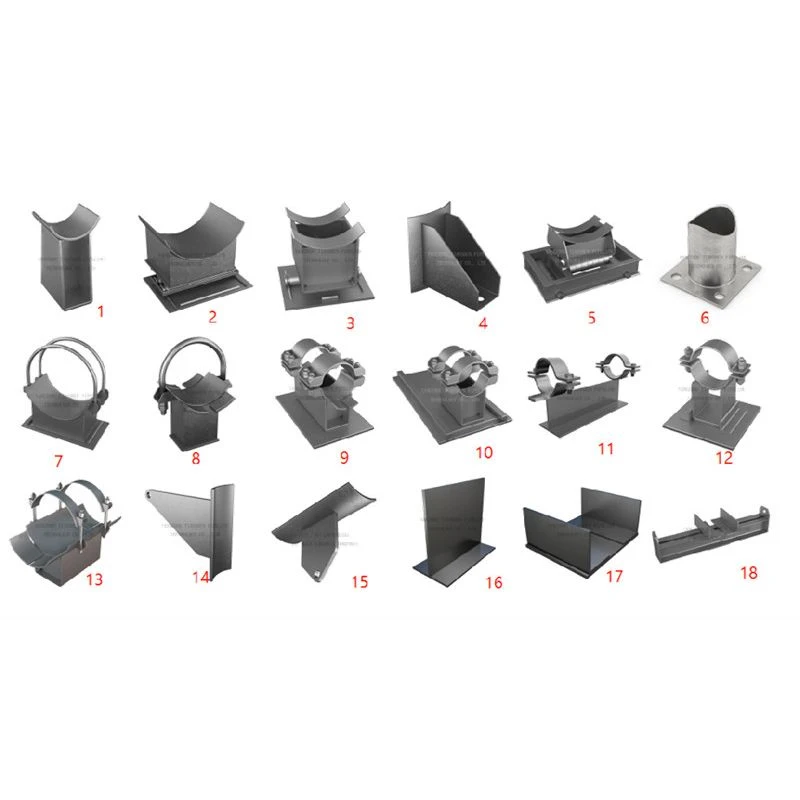

Опора башмака для ізольованих труб

На ізольованій трубі стандартний башмак для труби може створити більше проблем, ніж вирішити. Якщо шлях навантаження взуття прорізає ізоляцію, ізоляція з часом руйнується. Ця подрібнена частина пропускає тепло всередину або назовні, утворює конденсат на холодних поверхнях і стає відправною точкою для корозії під ізоляцією. Виправлення нескладне — належним чином сконструйована опора башмака для ізольованої труби відокремлює несучу функцію від теплової функції — але потрібна ретельна розробка, щоб отримати правильні деталі.

У Yangzhou Tianshun ми розробляємо та виготовляємо ізольовані трубні башмаки для проектів на п’яти континентах з 2012 року. Ми постачаємо їх для мереж централізованого охолодження, де кожен ват тепла має значення, для паропроводів, де голий металевий черевик витрачатиме енергію та створюватиме небезпеку опіку, а також для установок СПГ, де холодна точка на опорі може призвести до утворення льоду та пошкодження конструкції. У кожному випадку вимога однакова: надійно витримувати вагу труби, зберігаючи суцільну ізоляцію та герметичність пароізоляції.

Таблиця параметрів	приклад
Тип підтримки	Жорсткий, пружинний, роликовий, розсувний
Розмір труби (NPS/DN)	1/2" до 60" (DN15 - DN1500)
Стандарт матеріалу	ASTM A36, SS304, SS316, A105
Стандарт дизайну	MSS SP-58, ASME B31.1
Макс. Проектне навантаження	До 1000 кН
Діапазон температур	від -29°C до +650°C
Захист поверхні	Гаряче цинкування (HDG), епоксидна смола
Стиль затиску	Двох болтовий, трьох болтовий, U-подібний
Тип ізоляції	Гаряча ізоляція / холодна ізоляція (кріогенна)

Як насправді працює башмак для ізольованих труб

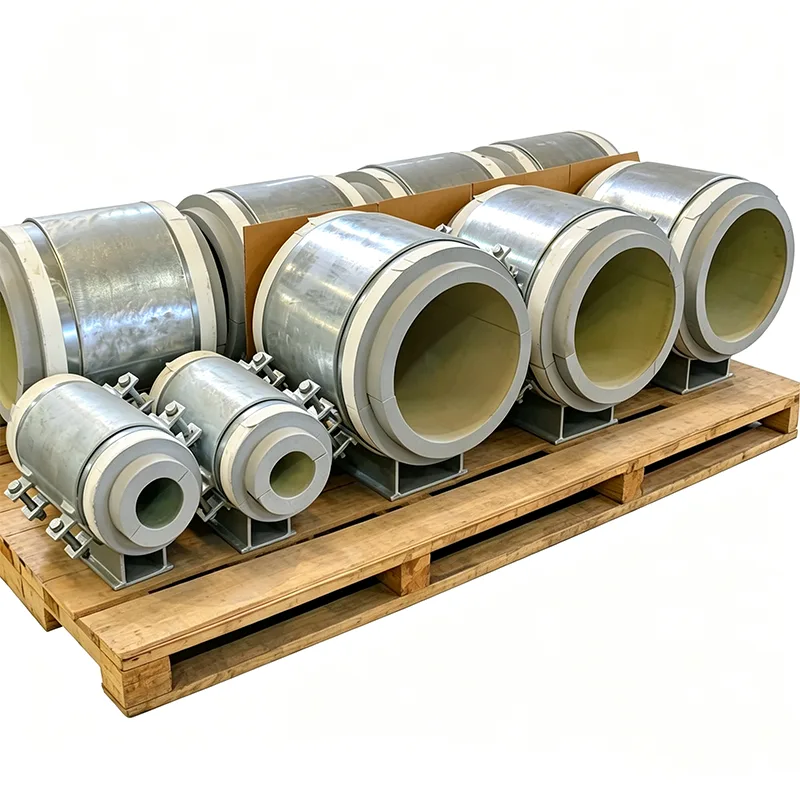

Основна ідея проста — жорсткий ізоляційний блок, що несе навантаження, розташований між трубою та металевою опорою. Труба спирається на ізоляцію, ізоляція сидить у черевику, а металевий башмак передає навантаження на конструкцію. Але для того, щоб цей блок витримав роки руху труб і термічного циклу без тріщин, зміщення або втрати своїх ізоляційних характеристик, потрібно наступне:

Матеріал блоку підбирається під діапазон температур. Для охолодженої води та холодних послуг до приблизно -50°C ми зазвичай використовуємо поліізоціанурат високої щільності (PIR) або пористе скло. Для трубопроводів пари та гарячого масла до 400°C і вище ми використовуємо матеріали на основі силікату кальцію або перліту. Ключовою властивістю є міцність на стиск при розрахунковій температурі — те, що зберігається при кімнатній температурі, може розм’якшитися при 200°C.

Ізоляційний блок повністю капсульований. Металеве стопорне кільце або зварена боковина башмака оточує блок з усіх боків, запобігаючи його виходу під дією бічного руху труби або вібрації. Блок сидить на сталевій опорній плиті з безперервним зварюванням, тому немає прямого шляху від металу до труби для тепла в обхід ізоляції.

Шлях пароізоляції розрахований на безперебійність. На холодних трубах проникнення вологи – ворог. Ми переконалися, що конструкція башмака дозволяє пароізоляційному бар’єру, накладеному на місці ізоляції труби, безперервно ущільнюватися на ізоляційному блоці башмака або його металевій оболонці без зазорів, через які вологе повітря потрапляє на холодну поверхню.

Гнучкість дизайну, що відповідає реальним умовам сайту

Ми не розглядаємо башмаки для ізольованих труб як готові товари, оскільки немає двох абсолютно однакових характеристик ізоляції. Ми створюємо кожне взуття відповідно до:

Діаметр вашої труби та товщина ізоляції (чи то піноскло 25 мм, чи мінеральна вата 150 мм).

Тип ізоляційної системи, що використовується на місці — ми можемо попередньо вирізати вторинну ізоляцію, щоб вона підходила навколо корпусу взуття, і створити профіль для облицювання, який спрощує обробку об’єкта.

Умови руху труби. Якщо труба ковзає, ми можемо інтегрувати ковзну пластину, просочену PTFE або графітом, на основу черевика, при цьому поверхня з низьким коефіцієнтом тертя буде прикріплена до несучого листа з нержавіючої сталі, який захищає ізоляційний блок від зсуву.

Особливі вимоги, як-от вогнестійка ізоляція, антиабразивні покриття на металевих частинах або дренажні отвори для запобігання скупченню води під час зовнішньої установки.

Що ви отримуєте з кожною відправкою

Замовлення башмаків для ізольованих труб Tianshun включає всю документацію, яку попросить ваш інспектор:

Сертифікати EN 10204 типу 3.1 для сталевих компонентів.

Технічні характеристики ізоляційних матеріалів із значеннями міцності на стиск і теплопровідності при розрахунковій температурі.

Звіти про перевірку розмірів, що підтверджують товщину блоку, висоту башмака та розміри базової плити.

Завантажте сертифікати випробувань навантаження, якщо це вимагається специфікацією проекту.

Додатки

Трубопроводи охолодженої води та розсолу в централізованих холодильних установках і центрах обробки даних

Паро- і конденсатопроводи промислових підприємств і електростанцій

СПГ і трубопроводи для кріогенної рідини, де слід уникати холодних точок

Холодильні та холодильні приміщення

Будь-яка ізольована труба, що проходить через стійку для труб, де енергоефективність і довгострокові витрати на обслуговування мають значення

Чому Тяньшунь?

Ми є спеціалізованим виробником підтримки, а не звичайним постачальником фітингів. Коли ви надсилаєте нам свій список трубопроводів і специфікацію ізоляції, наша команда інженерів перевірить навантаження на кожен башмак, підтвердить сумісність ізоляційного матеріалу та позначить будь-які місця, де стандартні розміри башмака не підходять для доступної конструкції. Цей рівень перевірки виявляє проблеми на креслярській дошці, а не під час встановлення. Понад 70% нашого бізнесу повторюється — прямий результат постачання взуття, яке функціонує точно так, як очікувалося, від першого гідровипробування до кінця проектного терміну служби.

FAQ

Q: Чи можете ви точно підібрати мій тип і товщину ізоляції?

A: Так. Ми без жодних компромісів підбираємо башмак і несучий блок відповідно до діаметра вашої труби, ізоляційного матеріалу та вказаної товщини.

З: Ви надаєте ізоляційний блок чи я встановлюю його на місці?

A: Ми постачаємо взуття з несучим ізоляційним блоком, який уже склеєний і капсульований всередині. Навколишня вторинна ізоляція та облицювання зазвичай застосовуються на місці, але ми також можемо попередньо виготовити комплекти ізоляції.

З: Як запобігти проходженню тепла через металевий корпус взуття?

A: Ізоляційний блок створює тепловий розрив між трубою та металевою основою. Бокова стінка башмака не контактує безпосередньо з трубою, тому немає безперервного металевого шляху для тепла в обхід ізоляції.

З: Що робити, якщо моя труба рухається аксіально внаслідок теплового розширення?

A: Ми можемо додати PTFE або графітову ковзну пластину до основи черевика, дозволяючи трубі рухатися, зберігаючи стабільність ізоляційного блоку.

З: Яким стандартам відповідає це взуття?

A: Виготовлення сталі відповідає MSS SP-58 і MSS SP-69. Ізоляційні матеріали постачаються відповідно до конкретних проектів стандартів ASTM або EN, і ми можемо відповідати вимогам маркування CE відповідно до PED, де це можливо.

Перш ніж будь-який продукт покине наш завод, він проходить повну програму внутрішніх випробувань

Перед відправкою кожен продукт проходить повну власну програму випробувань. Розмірна та візуальна перевірка, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, якщо це можливо, випробування пружинного навантаження з кривими навантаження-переміщення та вимірювання товщини покриття є частиною цієї програми. Надаються протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR).

Будь ласка, зверніть увагу: Внутрішнє тестування не дорівнює тестуванню, акредитованому ILAC третьою стороною

Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це пропонується як окрема додаткова послуга.

Додаткові сторонні послуги перевірки, що пропонуються окремо

1. Тестування матеріалу

Послуги, доступні в цій категорії, включають аналіз хімічного складу, випробування на розтяг, випробування на удар при низькій температурі за Шарпі та випробування на твердість.

2. Зварювання НК

Пропоновані методи: магнітно-порошковий тест (MT), рідкий проникаючий тест (PT), ультразвуковий контроль (UT) і радіографічний тест (RT).

3. Випробування пружинного навантаження

Криві навантаження-переміщення є частиною цього тестування.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Чому ми виділяємося

Міжнародна система опор труб LISEGA як наш еталон

Наша точність навантаження, стандарти випробувань і системи документації порівнюються з міжнародною системою опор труб LISEGA.

За межами стандартної моделі внутрішнього постачальника

У той час як стандартний вітчизняний виробник постачає тільки продукт, ми включаємо криву навантаження-переміщення до кожного пружинного блоку. Крім того, ми надаємо допомогу стороннім SGS у тестуванні та перевірках під наглядом, а також підтримуємо перевірку документів PE/CPE інженерами для закордонних проектів.
