Термоефективні попередньо ізольовані опори для труб для збереження тепла та швидкого монтажу на місці

Якщо ви коли-небудь проходили повз охолоджену водопровідну лінію у вологий день і помічали вологу пляму навколо опори труби, ви точно бачили, чому запобігає попередньо ізольована опора труби. наТяньшунь, ми виготовляємо ці опори для холодних ліній, кріогенних трубопроводів і гарячих технологічних ліній, де ізоляція має залишатися безперервною через точку опори. Протягом 14 років ми доставляли їх на термінали зрідженого природного газу, заводи централізованого охолодження, підприємства харчової промисловості та будь-які інші місця, де зустрічаються холодні труби та навколишнє повітря.

Стандартний башмак для труби або опора для труб чудово підходить для неізольованих ліній, але коли ви додаєте ізоляцію, ви створюєте проблему: точка опори стає тепловим мостом. На холодній лінії це означає конденсацію, накопичення льоду та, зрештою, корозію. На гарячій лінії це шлях для витоку тепла прямо в конструкційну сталь. Попередньо ізольована трубна опора вирішує цю проблему шляхом вбудовування жорсткого ізоляційного блоку всередину самого опорного башмака — труба залишається ізольованою, навантаження переноситься, а точка роси залишається там, де їй належить.

Попередньо ізольовані опори для труб – це не просто ізоляція з металевим кронштейном навколо них. Вони є несучими конструкційними елементами, і вони повинні витримувати ту саму вагу, переміщення та випадкові ударні навантаження, що й будь-який башмак труби. На вертикальних трасах, де шнур також повинен поглинати теплові рухи, ми часто постачаємо їх поручпружинні вішалкиабозмінні пружинні опори. На довгих горизонтальних стійках вони працюють разом із постійними пружинними опорами в критичних точках з’єднання, забезпечуючи повну опору та повну ізоляцію холодної труби.

Стандарти, відповідно до яких ми виробляємо

ANSI/MSS SP‑58 – Опори та підвіси для труб

ASME B31.3 і B31.1 – Технологічні та силові трубопроводи

EN 13480 – Металеві промислові трубопроводи (де застосовно)

GB/T 17116 – китайський стандарт опор труб

Наша заводська система якості сертифікована відповідно до ISO 9001:2015, і ми забезпечуємо повну відстежуваність матеріалу з кожним замовленням. Для СПГ і кріогенних проектів ми також можемо включити сертифікати випробувань на низькотемпературний удар для сталевих компонентів.

Загальні запитання

Q1: Як дізнатися, яка товщина ізоляції мені потрібна?

Товщина ізоляції опори повинна відповідати товщині ізоляції труби або бути трохи менше (але не набагато), щоб уникнути утворення зазору. Якщо ваша труба має 80 мм піноскла, ми покладемо всередину башмака щонайменше 70-80 мм ізоляції. Точна кількість залежить від вимог до теплопровідності та ризику конденсації поверхні. Надішліть нам свою специфікацію ізоляції, і ми її підберемо.

Питання 2: Чи можуть попередньо ізольовані трубні опори підтримувати гарячі лінії чи вони призначені лише для холодних?

Обидва. Вони запобігають втратам тепла на лініях пари та гарячого масла так само добре, як вони запобігають утворенню конденсату на лініях холодної. Для високотемпературних застосувань понад 200 °C ми вибираємо ізоляційні матеріали, такі як мінеральна вата або силікат кальцію, які не руйнуються при підвищених температурах.

Запитання 3: чи можна зварювати ці опори на місці, чи вони постачаються як повне зібране?

Наші попередньо ізольовані опори зазвичай постачаються у вигляді повного вузла, готового до зварювання або закріплення на трубі. Ізоляційний блок попередньо приклеєний до сталевого сідла, а пароізоляція ущільнена на заводі. Це економить величезну кількість польової праці порівняно зі створенням ізоляційної коробки навколо стандартного черевика на місці.

Q4: Чи можете ви розробити розсувну попередньо ізольовану опору для труб?

так Ми прикріплюємо пластину PTFE до нижньої сторони базової пластини або забезпечуємо поліровану поверхню з нержавіючої сталі. Це дозволяє трубі рухатися аксіально, залишаючись повністю ізольованою. Ми також пропонуємо керовані версії з бічними обмежувачами, розроблені відповідно до ваших вимог до переміщення напруги в трубі.

Q5: Як відправити їх, не пошкодивши ізоляції?

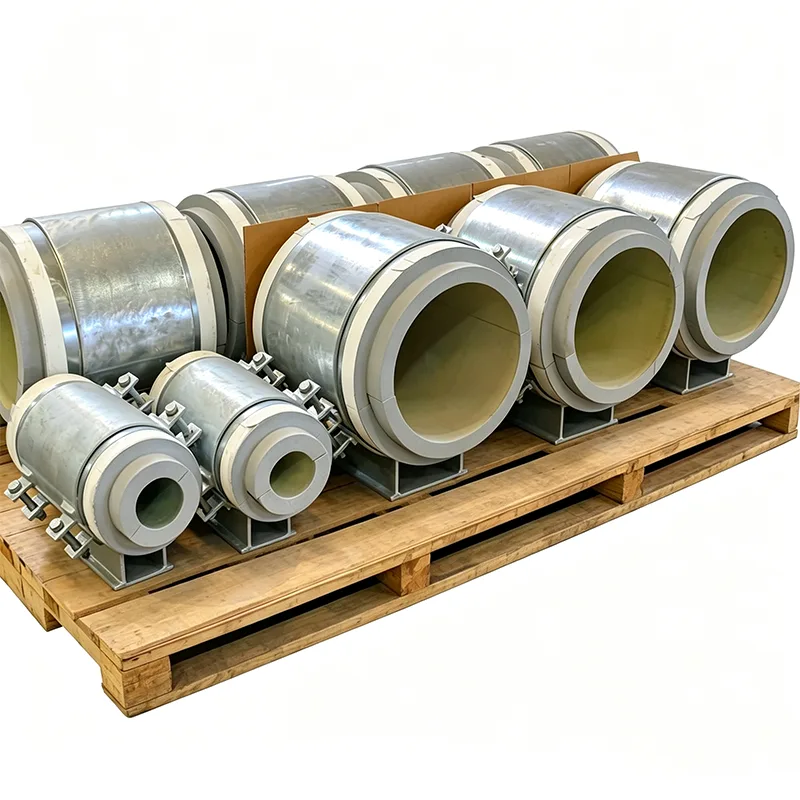

Ізоляційний блок заглиблений всередину сталевого сідла та захищений опорною плитою. Ми також додаємо тимчасовий захист країв і упаковуємо кожну опору в дерев’яну обрешітку або на піддон із пінопластовою прокладкою навколо ізоляції. Ми відправили тисячі таких на Близький Схід і в Південно-Східну Азію, і ми не бачимо проблем із пошкодженою конденсатом ізоляцією.

Тестування та гарантія якості

Кожна попередньо ізольована трубна опора проходить перевірку, що виходить за рамки перевірки розмірів:

Перевірка міцності на стиск партії ізоляції

Випробування на водопоглинання пінопластів із закритими порами (відповідно до ASTM C272 або аналогічного)

Цілісність з’єднання між ізоляцією та сталевим сідлом (візуальне та механічне випробування постукуванням)

Перевірка розмірів радіуса сідла, площинності основи та вирівнювання отворів для болтів

Перевірка цілісності пароізоляції

Випробування на несучу здатність при повній збірці для критичних замовлень або замовлень прототипу

Документація включає сертифікати матеріалів на сталь та ізоляцію, підсумок випробувань і фотозапис кожної позначеної опори перед пакуванням.

Налаштування, які ми надаємо

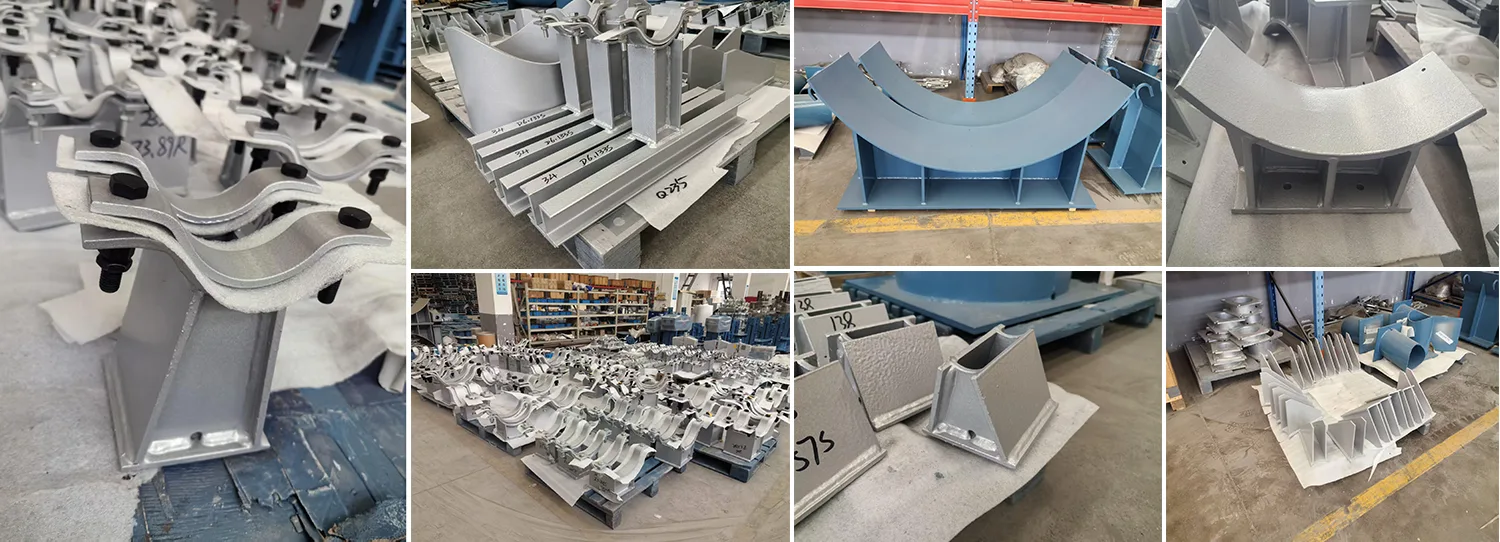

Попередньо ізольовані опори для труб майже завжди виготовляються на замовлення. Деякі варіації, які ми виготовили:

Великі седла для труб СПГ великого діаметру (до 60 дюймів)

Вертикальні стояки з інтегрованим ізоляційним блоком

Попередньо ізольовані опори анкерного типу для фіксованих точок

Вогнетривка ізоляція (мінеральна вата або пінопласт з набухаючим покриттям) для пожежобезпечних зон

Сідло та кріплення з нержавіючої сталі для прибережних або морських установок

Роздільна конструкція для модернізації існуючих ліній без розрізання

Вам не потрібно утеплювати нашу опору. Ми побудуємо опору навколо вашої ізоляції.

Речі, які ми навчилися на реальних установках

Завжди враховуйте пароізоляцію. На холодних лініях волога потрапляє в ізоляційний блок, якщо ущільнення не ідеальне, і коли ізоляція стає вологою, її теплові характеристики різко падають. Ми приділяємо особливу увагу герметизації країв і рекомендуємо команді об’єкта перевіряти бар’єр до та після зварювання.

У вертикальних трубопроводах попередньо ізольована трубна опора може потребувати іншої системи передачі навантаження, ніж горизонтальна. Ізоляційний блок несе повну вагу під час стиснення для горизонтальних ліній, але для вертикальних ліній опора часто потребує сталевого зрізного хомута, який зачіпається через ізоляцію. Ми можемо включити це в дизайн.

Якщо труба буде проходити гідровипробування, враховуйте, що під час випробування труба матиме температуру навколишнього середовища та може пітніти. Це нормально, але це також перший раз, коли багато команд сайту бачать конденсат на підтримці. Примітка в посібнику зі встановлення, що пояснює це, може заощадити багато непотрібних запитів.

При замовленні надайте нам схему труб, тип і товщину ізоляції та проектний рух (якщо ковзає). Ці три точки даних дозволяють нам запропонувати технічно обґрунтований дизайн у першій цитаті, без переворотів.

Чому Tianshun для опор для попередньо ізольованих труб?

Попередньо ізольована трубна опора розміщується на перетині конструкторської і теплотехнічної конструкції. Будь-яка з частин виявиться неправильною, і опора або механічно вийде з ладу, або вбере вологу та перестане ізолювати. Протягом 14 років ми працювали над обома деталями, і наша фабрика в Янчжоу має виробничу лінію, налаштовану на їх ефективне виготовлення — від різання сталевого сідла до склеювання ізоляції та ущільнення пароізоляції.

Понад 70% наших замовлень надходять від клієнтів, які перевірили нас один раз і постійно повертаються. Ми постачаємо попередньо ізольовані опори по всьому світу, часто в комплекті з нашими опорами для труб, пружинними підвісками та постійними пружинними опорами, тому весь пакет опор для труб надходить разом, позначений і готовий до встановлення.

Якщо ваш наступний проект передбачає холодні лінії, кріогенні лінії або ізольовані гарячі лінії, які потребують належної теплоізоляції в опорних точках, надішліть нам свої характеристики ізоляції та список опорних труб. Ми розробимо цінову пропозицію безпосередньо на заводі з чітким графіком доставки. Як завжди, ви можете відвідати наш завод і подивитися, як ми створюємо та тестуємо ці опори перед їх відправкою.
