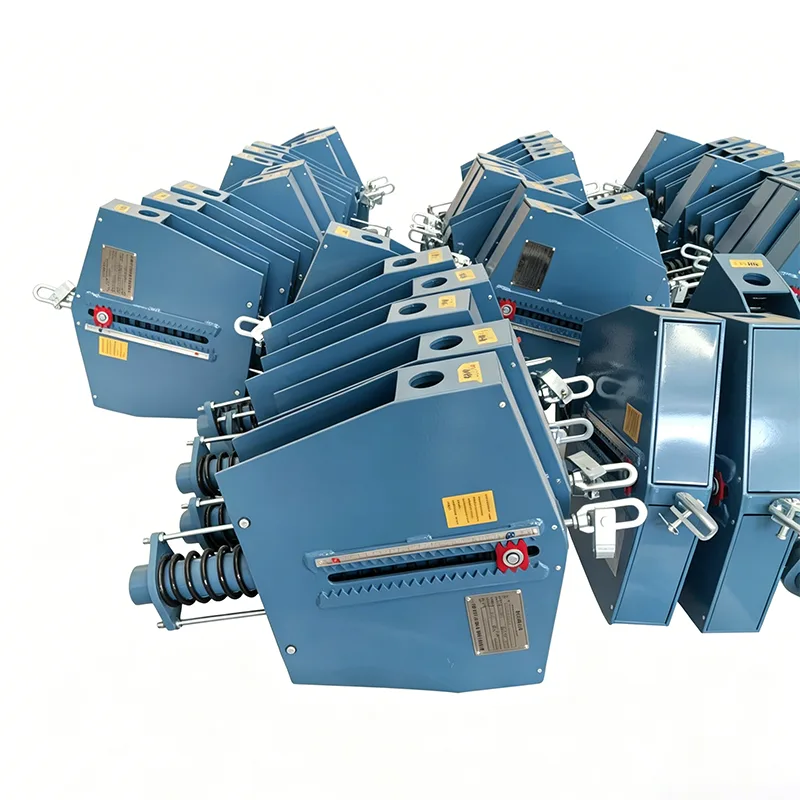

Постійна пружинна опора для трубопроводу

Постійна пружинна опора для трубопроводу

При експлуатації промислових трубопровідних систем неправильний вибір опорних рішень часто призводить до ряду проблем:

▶  Надмірне навантаження на трубопровід: коли високотемпературні трубопроводи зазнають теплового зміщення, зміни опорної сили спричиняють розтріскування зварного шва та витік з’єднання

▶  Пошкодження інтерфейсу обладнання: сила теплового розширення трубопроводів передається на чутливе обладнання, таке як насоси та компресори, що призводить до зміщення обладнання або руйнування ущільнення

▶  Несправність опори та підвіски: неправильне встановлення та введення в експлуатацію перешкоджає нормальній роботі пружин, що спричиняє провисання та деформацію трубопроводу

▶  Високі витрати на експлуатацію та обслуговування: часте технічне обслуговування та заміна впливають на безперервність виробництва

Щоб вирішити ці поширені галузеві проблеми, ми пропонуємо зріле рішення, перевірене 14-річною інженерною практикою — Constant Spring Support for Pipeline.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Технічні характеристики продукту

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)
Положення установки	Горизонтальний / Вертикальний
Оздоблення корпусу	Гаряче цинкування/епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

Позиціонування продукту та основна цінність

Постійна пружинна опора для трубопроводу — це опорний пристрій із постійним зусиллям основного типу, спеціально розроблений для нижньої підтримки трубопроводів, придатний для робочих умов, де немає місця для підйому над трубопроводом і потрібна опора від фундаменту або платформи вгору.

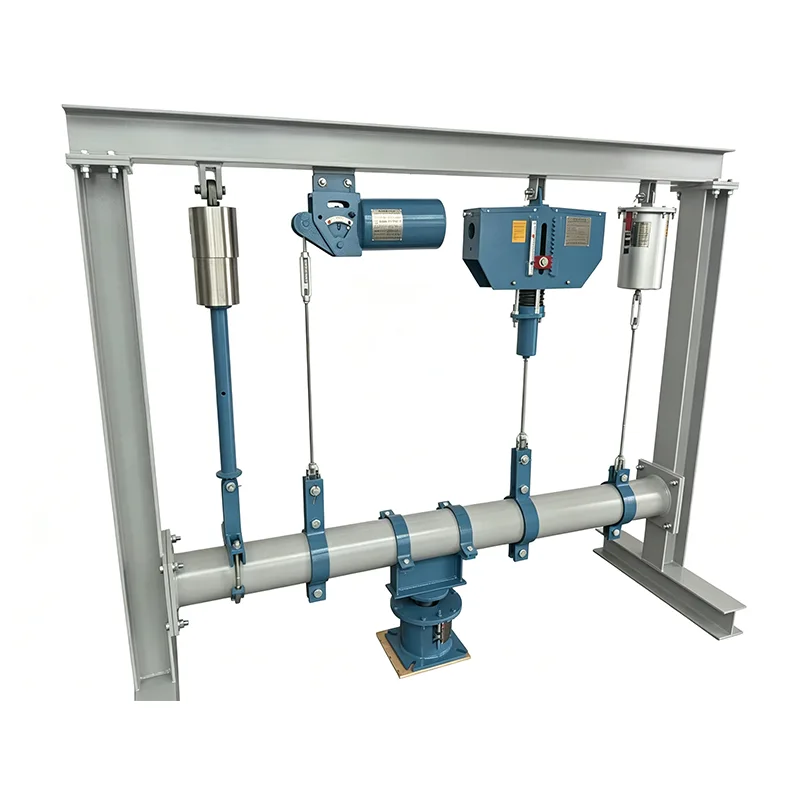

На відміну від підвісних типів, пружинна опора постійного зусилля встановлюється безпосередньо на сталевих балках, бетонних фундаментах або опорних сталевих конструкціях і з’єднується з нижньою частиною трубопроводу через основу. Протягом усього процесу вертикального теплового переміщення трубопроводу, він завжди видає стабільну опорну силу зі швидкістю зміни навантаження, контрольованою в межах ±5%, принципово усуваючи додаткову напругу, викликану тепловим зміщенням.

З моменту заснування в 2012 році компанія Yangzhou Tianshun Pipeline Technology надала десятки тисяч комплектів продуктів для підтримки трубопроводів для енергетичних і нафтохімічних проектів у понад 40 країнах світу, накопичуючи багатий досвід застосування на місці.

Посібник з вибору: Коли вибирати підтримку постійної сили

Згідно з галузевим стандартом NB/T 47038—2019 Пружинні опори та підвіси постійної сили в поєднанні з практичним інженерним досвідом критерії відбору такі:

Умова судження	Рекомендоване рішення
Вертикальне теплове зміщення трубопроводу > 12 мм	Надайте перевагу пружинним опорам і підвісам із постійною силою
Вертикальне теплове зміщення трубопроводу ≤ 12 мм	Пружинні опори та вішалки зі змінною силою є додатковими
Вимога до зміни навантаження ≤ 6%	Необхідно вибрати пружинні опори та підвіси постійної сили
Підключення до чутливого обладнання (парових турбін, насосів, компресорів)	Необхідно вибрати пружинні опори та підвіси постійної сили
Відсутність підйомного простору над трубопроводом	Виберіть підтримку постійної пружини для трубопроводу (підтримка базового типу)
Сталеві балки конструкції над трубопроводом	Пружинні вішалки постійної сили є необов’язковими

Необхідні параметри для вибору (забезпечують точне збіг):

▶ Робоче навантаження трубопроводу (включаючи вагу трубопроводу, середовища та шару ізоляції)

▶ Значення вертикального теплового зміщення трубопроводу з холодного стану в гарячий стан

▶  Діапазон температур робочого середовища

▶  Обмеження місця встановлення на місці

▶ Вимоги до стандарту виконання (національний стандарт / хімічний стандарт / стандарт потужності)

Технічні характеристики продукту

Параметр Категорія	Технічні індикатори	Зауваження
Діапазон навантажень	0,5 кН ~ 800 кН	Специфікації надвеликого навантаження можна налаштувати
Діапазон водотоннажності	50 мм ~ 400 мм	Рекомендований запас зміщення 20%.
Постійність навантаження	≤±5%	Перевищення вимог національного стандарту ≤6%
Робоча температура	-20 ℃ ~ 450 ℃	Налаштовується під спеціальні умови роботи
Діапазон регулювання навантаження	±10%	Доступне точне регулювання на місці
Тип установки	Підтримка базового типу	Встановлення нижнього вкорінення
Стандарти виконання	NB/T 47038, HG/T 20644, GB/T 17116	Може дотримуватися встановлених клієнтом стандартів
Весняний матеріал	Пружинна сталь 60Si2MnA	Процес вакуумної термообробки
Матеріал оболонки	Конструкційна сталь Q345B	Формування цільним зварюванням

Порівняння продуктивності різних рішень підтримки

Елемент порівняння	Підтримка пружини постійного зусилля	Опора пружини зі змінною силою	Жорстка фіксована опора
Швидкість зміни навантаження	≤±5%	15%~25%	100% (без компенсації зміщення)
Застосовне зміщення	>12 мм, макс. 500 мм	≤50 мм	0 (без переміщення)
Вплив напруги в трубопроводі	Практично без додаткового стресу	Певний додатковий стрес	Сильна концентрація стресу
Захист обладнання	Найкраще, мінімальна тяга	Середній	Погано, тяга передається напряму
Структурна складність	Відносно високий	простий	Найпростіший
Вартість закупівлі	Відносно високий	Середній	Найнижчий
Вартість повного життєвого циклу	Найнижча (не вимагає обслуговування, довгий термін служби)	Середній	Найвищий (часте технічне обслуговування)
Рекомендовані сценарії	Високотемпературні та високонапірні міжміські трубопроводи, підключення чутливого обладнання	Трубопроводи середнього і малого діаметра при загальній температурі	Короткі трубопроводи без теплового зміщення

Незважаючи на те, що початкова вартість закупівлі Constant Spring Support for Pipeline є відносно високою, з точки зору повного життєвого циклу понад 10 років, її загальна вартість є вищою, ніж інші рішення, завдяки функції, що не потребує обслуговування, високій надійності та низькому відсотку відмов.

Контроль виробництва та забезпечення якості

Кожний продукт перед відправленням проходить комплексне власне тестування

Перед відправкою кожен продукт проходить повний процес внутрішнього тестування. Цей процес включає перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-зміщення та вимірювання товщини покриття. Протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR) постачаються.

Роз’яснення щодо акредитації третіх сторін

Внутрішнє тестування – це не те саме, що стороннє тестування, акредитоване ILAC. Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна надати як окрему додаткову послугу.

Додаткові сторонні послуги інспекції (цитується окремо)

1. Тестування матеріалу

Ця послуга охоплює аналіз хімічного складу, випробування на розтяг, випробування на низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Доступні методи включають тестування магнітними порошками (MT), тестування проникаючими рідинами (PT), ультразвукове тестування (UT) і радіографічне тестування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші відмінні переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Більше ніж стандартний вітчизняний постачальник

На відміну від стандартних вітчизняних виробників, які надають тільки сам продукт, ми поставляємо криву навантаження-переміщення з кожним пружинним блоком. Ми також допомагаємо організовувати тестування сторонніми компаніями SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Поширені проблеми та рішення

Проблема на місці	Можлива причина	Рішення
Аномальний шум від опори під час переміщення трубопроводу	Тертя між роликом і напрямною рейкою	Регулярно наносите мастило
Фактичний об’єм не відповідає проекту	Відхилення розрахунку напруги трубопроводу	Навантаження на місці можна точно налаштувати в діапазоні ±10%.
Надмірне стиснення пружини	Неправильний вибір або перевантаження	Перерахуйте навантаження та замініть відповідну модель
Деформація опорної основи	Недостатня міцність фундаменту для вкорінення	Зміцнити фундамент або збільшити опорну площу
Сильна корозія	Сильна агресивність навколишнього середовища	Виберіть матеріал з нержавіючої сталі або додайте антикорозійне покриття

Наш процес обслуговування

1. Технічна консультація: Професійна команда продажів надає пропозиції щодо вибору на основі параметрів вашого трубопроводу

2.Підтвердження схеми: видати специфікації продукту та пропозиції, підтвердити технічні вимоги та час доставки

3. Виробництво та виробництво: виробляйте відповідно до замовлень, під час процесу доступний зворотний зв’язок щодо прогресу виробництва

4. Заводська перевірка: повна перевірка з доданими звітами про випробування та кваліфікаційними сертифікатами

5. Логістика та доставка: 7-15 днів доставки для звичайних моделей, індивідуальні продукти доставляються відповідно до узгодженого циклу

6.Післяпродажна підтримка: надайте інструкції з встановлення, реагуйте на проблеми з якістю продукту протягом 24 годин

Yangzhou Tianshun Pipeline Technology завжди дотримується філософії бізнесу «стабільна якість, професійне обслуговування». Наша продукція стабільно працює в інженерних проектах у більш ніж 40 країнах, включаючи Сполучені Штати, Великобританію, Бразилію, Сінгапур і Південну Африку. Вибір постійної пружинної опори для трубопроводу означає вибір надійного рішення для підтримки трубопроводу, перевіреного міжнародною інженерною практикою.
