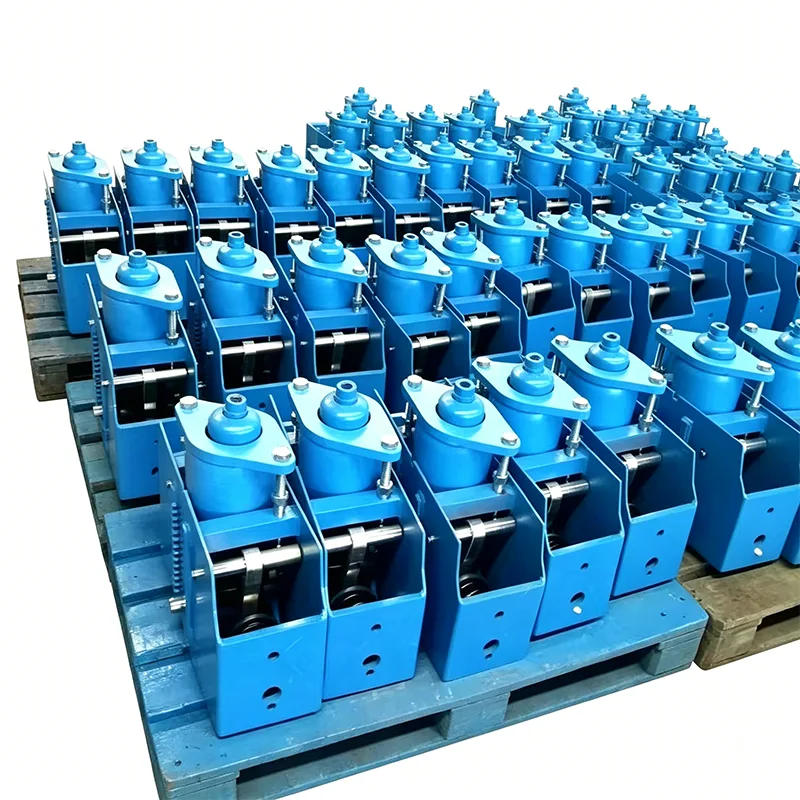

Консольна постійна пружинна опора

У великих промислових трубопровідних системах, коли трубопроводи зазнають значних вертикальних зміщень, звичайні пружинні опори створюватимуть помітні коливання навантаження, що, у свою чергу, створює величезне додаткове навантаження на під’єднане чутливе обладнання (наприклад, парові турбіни, котли, компресори тощо). Використовуючи 14 років технічного накопичення в технології підтримки трубопроводів, Yangzhou Tianshun Pipeline Technology Co., Ltd. професійно розробляє та виробляє консольні опори постійної пружини. Цей продукт використовує принцип рівноваги моментів, щоб гарантувати, що опорна сила залишається постійною протягом усього вертикального переміщення трубопроводу. Ця функція робить його критично важливим допоміжним пристроєм для трубопровідних систем великого об’єму та сценаріїв, де необхідно суворо контролювати швидкість зміни навантаження. Це ефективно запобігає несприятливій передачі сили в трубопровідній системі та забезпечує безпечну роботу основного обладнання.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відвантаженням, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Технічні характеристики продукту

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)
Положення установки	Горизонтальний / Вертикальний
Оздоблення корпусу	Гаряче цинкування/епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

Основна структура та механічні властивості

Наша консольна постійна пружинна опора використовує прецизійну комбіновану структуру консольного важеля та пружини, перетворюючи складний механічний баланс у надійні інженерні вироби. Його основні технічні параметри та конструктивні особливості такі:

Технічний вимір	Показники продуктивності та технічна вартість
Швидкість зміни навантаження	Теоретична швидкість зміни навантаження дорівнює нулю (фактичне відхилення ≤5%), що забезпечує постійну опорну силу та повністю виключає додаткову напругу.
Ємність вертикального переміщення	Підтримує компенсацію вертикального зсуву 0～300 мм або навіть більше, спеціально розроблений для трубопровідних систем з великим переміщенням.
Переваги консольної конструкції	Має консольну важільну конструкцію, має компактну структуру та займає невеликий простір, що адаптується до складних умов встановлення на місці.
Матеріал і антикорозійність	Основні несучі компоненти виготовлені з високоміцної легованої сталі з гарячим оцинкуванням або антикорозійним покриттям на поверхні, адаптованим до важких умов роботи.

Інженерне застосування та адаптація на місці

У практичних інженерних застосуваннях монтаж трубопроводу часто стикається зі складними просторовими обмеженнями. Наша консольна постійна пружинна опора повністю усуває больові точки будівництва на місці:

Точне налаштування холодного стану: перед доставкою ми попередньо стискаємо та фіксуємо пружину в положенні холодного стану навантаження відповідно до умов напруги в трубопроводі та вимог теплового зміщення, наданих замовниками. Під час монтажу на місці потрібна лише точна настройка різьбової колони для досягнення проектного стану, що значно скорочує період будівництва.

Гнучкі методи вкорінення: консольна структура адаптується до різних умов укорінення. Незалежно від того, чи це балки сталевих конструкцій, бетонні фундаменти чи корпуси обладнання, стабільного укорінення можна досягти за допомогою відповідних кореневих з’єднувачів (таких як зварні одинарні пластини, хомути для труб тощо).

Візуалізований робочий стан: оснащений високоточними індикаторними пластинами переміщення та шкалами навантаження, експлуатаційний та обслуговуючий персонал може інтуїтивно визначити, чи знаходиться трубопровід у проектному робочому положенні, не розбираючи оболонку, що полегшує щоденну перевірку та профілактичне обслуговування.

Сувора система контролю виробництва та якості

Кожний продукт перед відправленням проходить комплексне власне тестування

Перед відправкою кожен продукт проходить повний процес внутрішнього тестування. Цей процес включає перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-зміщення та вимірювання товщини покриття. Протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR) постачаються.

Роз’яснення щодо акредитації третіх сторін

Внутрішнє тестування – це не те саме, що стороннє тестування, акредитоване ILAC. Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна надати як окрему додаткову послугу.

Додаткові сторонні послуги перевірки (котирується окремо)

1. Тестування матеріалу

Ця послуга охоплює аналіз хімічного складу, випробування на розтяг, випробування на низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Доступні методи включають тестування магнітними порошками (MT), тестування проникаючими рідинами (PT), ультразвукове тестування (UT) і радіографічне тестування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування під наглядом, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші відмінні переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Більше ніж стандартний вітчизняний постачальник

На відміну від стандартних вітчизняних виробників, які надають тільки сам продукт, ми поставляємо криву навантаження-переміщення з кожним пружинним блоком. Ми також допомагаємо організувати стороннє тестування SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Чому варто обрати консольну опору постійної пружини Tianshun?

Глибока технічна спадщина: спираючись на 14-річний досвід у галузі та професійну команду дослідників і розробників, ми надаємо технічну підтримку повного процесу від аналізу напруги в трубопроводі, розрахунку вибору типу до керівництва з монтажу.

Глобальна перевірка проекту: продукти стабільно працювали в енергетичних, нафтохімічних та енергетичних проектах у більш ніж 40 країнах світу, витримуючи випробування багатьох запусків/зупинок установок і екстремальних умов роботи.

Можливість індивідуального обслуговування: для особливих обмежень простору або вимог до нестандартного навантаження ми можемо надати індивідуальний дизайн консольної конструкції та інженерні рішення.

Надійна післяпродажна гарантія: ми створили повний файл клієнта та механізм реагування, забезпечуючи оцінку стану, переналаштування навантаження та вказівки щодо заміни під час технічного обслуговування, що зупиняється, зменшуючи ризики експлуатації та обслуговування електростанцій.
