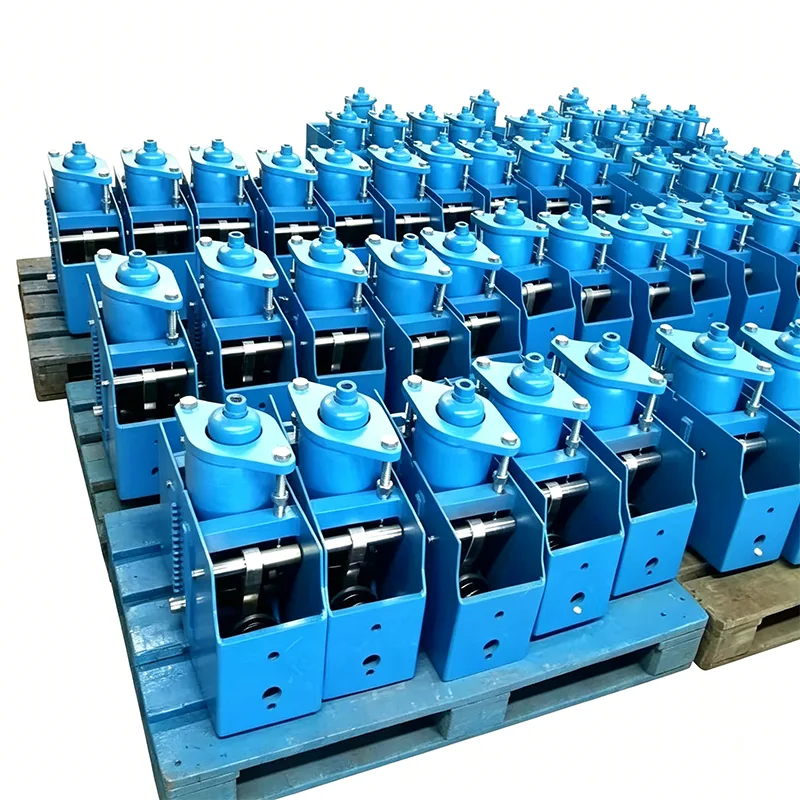

Горизонтальна постійна пружинна опора

На багатьох промислових об’єктах обмежений простір над трубопроводами робить неможливим встановлення вертикальних постійних пружинних опор. Тим часом деякі трубопроводи потребують опори збоку або знизу, а традиційні методи опори не можуть задовольнити постійні вимоги до сили при великих переміщеннях. Horizontal Constant Spring Support — спеціальний продукт, розроблений спеціально для вирішення цих проблем. Він встановлюється горизонтально під або поруч з трубопроводами, забезпечуючи стабільну опорну силу протягом усього робочого ходу з можливістю зміни навантаження в межах 5%.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відвантаженням, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Принцип роботи та конструктивні особливості

Горизонтальна постійна пружинна опора працює за принципом рівноваги моментів. Коли трубопровід зазнає вертикального зміщення, пружна сила пружини перетворюється на постійну вихідну силу за допомогою прецизійного з’єднання та кулачкового механізму. На відміну від вертикальних опор, його пружинний вузол розташований горизонтально, що призводить до нижчого центру ваги та більш стабільної роботи, що робить його особливо придатним для трубопровідних систем із великим навантаженням і переміщенням.

Стандартна опора горизонтальної постійної пружини має інтегровану зварену структуру рами з основними компонентами, включаючи:

▶  Горизонтально розташована циліндрична спіральна пружина

▶  Високоточна система зчеплення балансу моментів

▶  Бічний механізм регулювання навантаження

▶  Двотактний обмежувач

▶  Візуальний індикатор переміщення

▶  Нижня підставка для кріплення

Технічні характеристики продукту

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)
Положення установки	Горизонтальний / Вертикальний
Оздоблення корпусу	Гаряче цинкування/епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

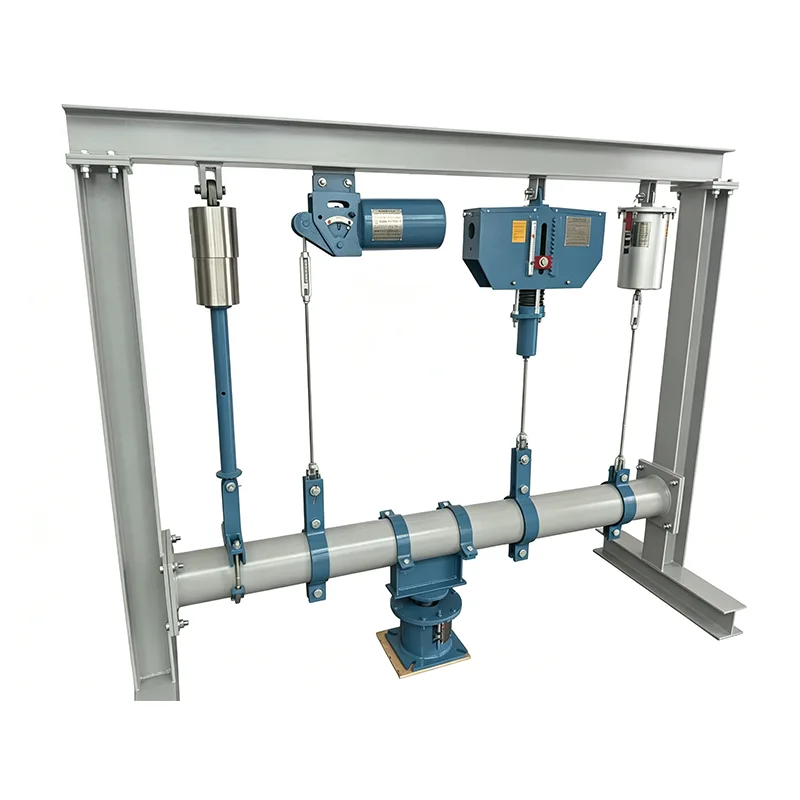

Порівняння з вертикальними постійними пружинними опорами

Елемент порівняння	Горизонтальна постійна пружинна опора	Вертикальна постійна пружинна опора
Спосіб встановлення	Встановлюється горизонтально під або поруч з трубопроводами	Встановлюється вертикально над трубопроводами
Космічна окупація	Низький вертикальний простір, високий горизонтальний простір	Низький горизонтальний простір, високий вертикальний простір
Положення центру ваги	Низька, відмінна стабільність роботи	Високі вимоги до встановлення фундаменту
Максимальне навантаження	До 1000кН	Як правило, не перевищує 500 кН
Зручність обслуговування	Робота збоку, не вимагає підйому	Верхня експлуатація, вимагає альпіністських робіт
Застосовні сценарії	Трубопроводи великого навантаження з обмеженим простором над головою	Трубопроводи малого навантаження з обмеженим горизонтальним простором

Повні параметри специфікації серії

Ми пропонуємо 6 стандартних серій горизонтальних постійних пружинних опор, що охоплюють переважну більшість промислових вимог:

Серія моделей	Номінальний діапазон навантаження (кН)	Стандартний прогин (мм)	Діапазон робочих температур (℃)	Коефіцієнт безпеки конструкції
HCH-50	1-30	50	-40~+450	1.6
ГХГ-100	5-80	100	-40~+450	1.6
HCH-150	10-150	150	-40~+450	1.6
HCH-200	20-300	200	-40~+550	1.6
HCH-300	50-600	300	-40~+550	1.6
HCH-400	100-1000	400	-196~+550	1.8

Усі продукти відповідають стандартам GB/T 17116.2-2018, ANSI/ASME B31.1 і DIN 2545.

Основні переваги продуктивності

▶  Надвисока вантажопідйомність: забезпечує максимальну опорну силу 1000 кН для задоволення вимог великих трубопроводів і обладнання

▶  Висока експлуатаційна стабільність: горизонтальне розташування з низьким центром тяжіння забезпечує відмінні сейсмічні характеристики, здатні витримувати землетруси магнітудою 8

▶  Безпечне та зручне технічне обслуговування: бокове регулювання та перевірка усувають потребу в підйомних роботах, зменшуючи ризики безпеки

▶  Можливість встановлення: можна встановити на бетонних балках, сталевих конструкціях або фундаменті обладнання

▶  Широкий діапазон регулювання навантаження: дозволяє регулювати на місці в межах ±15% від номінального навантаження

▶  Повністю герметична конструкція: ефективно запобігає потраплянню пилу, дощової води та корозійних середовищ у внутрішні механізми

Типові сфери застосування

Горизонтальні постійні пружинні опори широко використовуються в таких промислових сценаріях:

▶  Магістральні трубопроводи пари та пари повторного підігріву на великих ТЕС

▶ Трубопроводи установок гідрокрекінгу та флюїд-каталітичного крекінгу на нафтопереробних заводах

▶  Впускні та вихідні трубопроводи накопичувальних резервуарів у великих LNG-терміналах

▶  Тропроводи гарячого повітря доменних печей і газопроводи конвертерного газу на металургійних заводах

▶  Звичайні острівні системи паропроводів на атомних електростанціях

▶  Тропроводи високотемпературної гарячої води великого діаметру для міського центрального опалення

Виробництво та гарантія якості

Завдяки 14-річному досвіду виробництва постійних пружинних опор компанія Yangzhou Tianshun Pipeline успішно застосувала горизонтальні постійні пружинні опори для понад 350 промислових проектів по всьому світу. Вся продукція проходить суворий контроль якості:

Кожний продукт перед відправленням проходить комплексне власне тестування

Перед відправкою кожен продукт проходить повний процес внутрішнього тестування. Цей процес включає перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-зміщення та вимірювання товщини покриття. Протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR) постачаються.

Роз’яснення щодо акредитації третіх сторін

Внутрішнє тестування – це не те саме, що стороннє тестування, акредитоване ILAC. Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна надати як окрему додаткову послугу.

Додаткові сторонні послуги перевірки (котирується окремо)

1. Тестування матеріалу

Ця послуга охоплює аналіз хімічного складу, випробування на розтяг, випробування на низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Доступні методи включають тестування магнітними порошками (MT), тестування проникаючими рідинами (PT), ультразвукове тестування (UT) і радіографічне тестування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування під наглядом, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші відмінні переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Більше ніж стандартний вітчизняний постачальник

На відміну від стандартних вітчизняних виробників, які надають тільки сам продукт, ми поставляємо криву навантаження-переміщення з кожним пружинним блоком. Ми також допомагаємо організувати стороннє тестування SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Ексклюзивна сервісна підтримка

▶  Безкоштовне обстеження на місці та аналіз напруги трубопроводу

▶  Індивідуальна конструкція для спеціальних місць встановлення

▶  Професійні інженери надають інструкції з встановлення та введення в експлуатацію на місці

▶  12 місяців гарантії з безкоштовним ремонтом або заміною протягом гарантійного періоду

▶  Довічна технічна підтримка та постачання запасних частин

Для отримання більш детальної інформації про опору горизонтальної постійної пружини або технічний вибір для вашого проекту, будь ласка, зв’яжіться з нашою командою продажів.

Часті запитання (FAQ)

Питання: Чи можна встановити горизонтальні постійні пружинні опори на сталеві конструкції?

A: Так. Ми пропонуємо кілька форм монтажної основи для адаптації до бетонних фундаментів, балок сталевих конструкцій і платформ обладнання. Для моделей із великим навантаженням ми надамо рекомендації щодо конструкції фундаменту, щоб забезпечити відповідність міцності установки вимогам.

Питання: Чи можна використовувати опору Horizontal Constant Spring у середовищах з низькою температурою?

A: Так. Ми пропонуємо спеціальні низькотемпературні моделі з нержавіючої сталі 304 або 316L, які пройшли випробування на удар при низьких температурах. Вони можуть нормально працювати за низьких температур до -196 ℃ і підходять для криогенних систем трубопроводів, таких як СПГ і етилен.

Питання: який час доставки вашої продукції?

A: Термін доставки для стандартних моделей становить 30-45 днів, а для індивідуальних моделей - 45-60 днів залежно від складності. Для термінових замовлень ми можемо організувати прискорене виготовлення з найкоротшим терміном доставки 20 днів.
