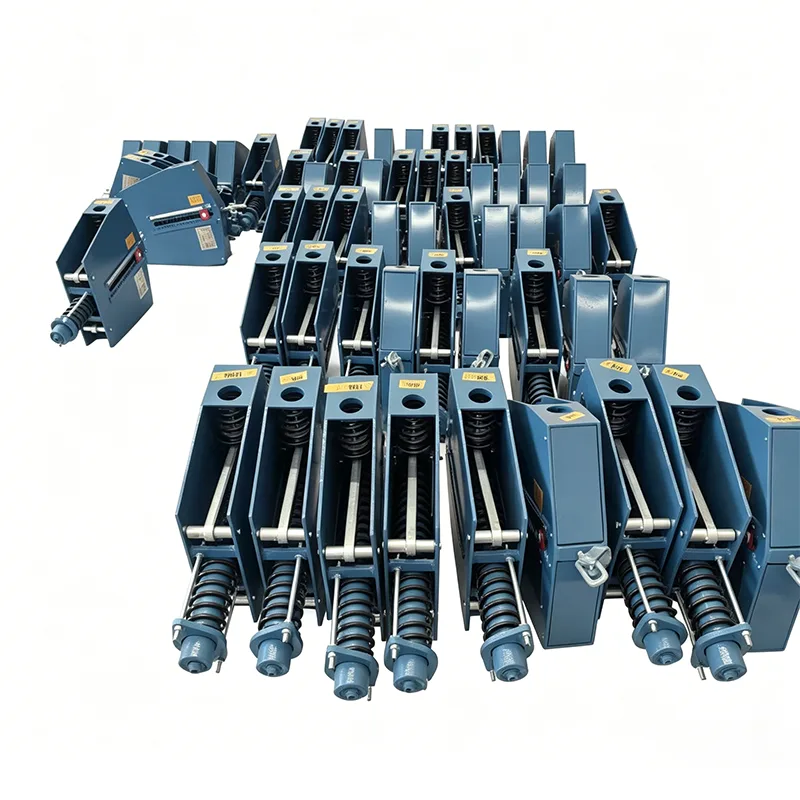

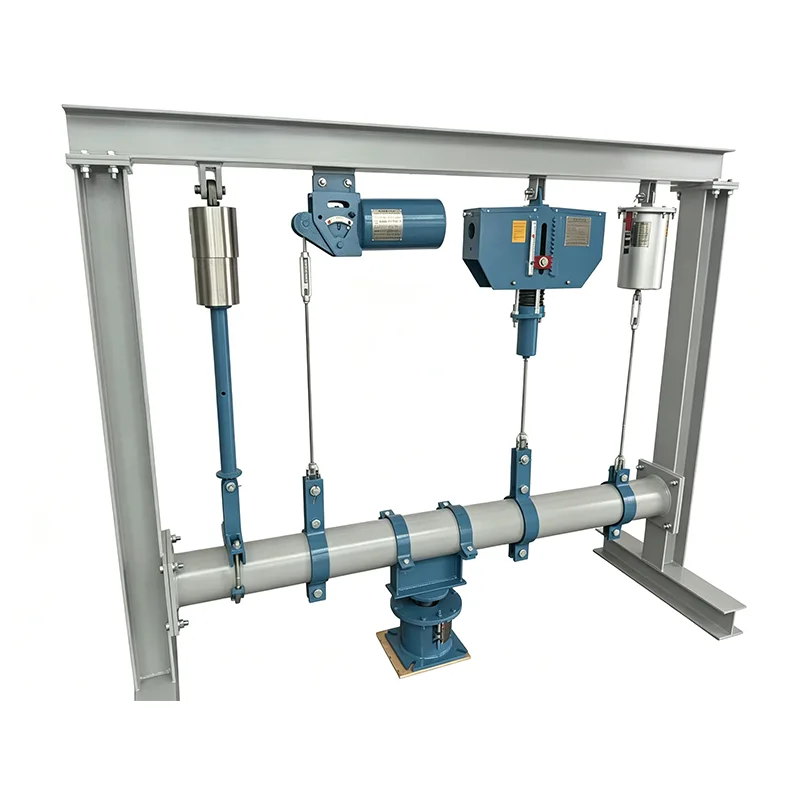

Вертикальна постійна пружинна опора

Коли трубопроводи відчувають великі вертикальні зсуви (понад 100 мм) і надзвичайно чутливі до змін навантаження, швидкість зміни навантаження (≤25%) звичайних змінних пружинних опор може призвести до надмірного напруження трубопроводу, пошкодження інтерфейсу обладнання та навіть розриву трубопроводу. Вертикальна постійна пружинна опора забезпечує майже постійну опорну силу (швидкість зміни навантаження ≤5%) протягом усього робочого ходу на основі принципу балансу моментів, повністю вирішуючи проблему контролю напруги для трубопроводів з великим об’ємом.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Принцип роботи

Вертикальна постійна опора пружини використовує взаємний баланс між силою пружини та моментом, створюваним механізмом з’єднання. Коли трубопровід рухається вгору та вниз, деформація пружини точно компенсується системою кулачка та зв’язку, зберігаючи вихідну опорну силу стабільною. Така конструкція повністю усуває коливання навантаження, викликані зсувом трубопроводу, захищаючи трубопроводи та підключене обладнання від додаткових навантажень.

Технічні характеристики продукту

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)
Положення установки	Горизонтальний / Вертикальний
Оздоблення корпусу	Гаряче цинкування/епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

Розбивка структури продукту

Стандартна вертикальна опора постійної пружини має модульну конструкцію, що складається з наступних незалежних компонентів для легкого обслуговування та заміни на місці:

▶  Пружинний вузол: пружини з високоміцного сплаву піддані стабілізаційній термообробці

▶  Механізм балансування моментів: прецизійно оброблений кулачок і система зв’язків

▶  Пристрій регулювання навантаження: регулювання верхнього болта для точного налаштування під час роботи

▶  Система індикації переміщення: чітка шкала, яка показує переміщення трубопроводу в реальному часі

▶  Верхні та нижні з’єднувальні вузли: кілька варіантів з’єднання для адаптації до різних умов встановлення

▶  Захисний корпус: повністю закритий дизайн для запобігання проникненню пилу та агресивних середовищ

Основні диференційовані переваги

Предмет переваги	Конкретна продуктивність	Цінність для клієнтів
Точність постійної сили	Швидкість зміни навантаження ≤5%, що перевищує національні стандарти	Зменшує навантаження на трубопровід і продовжує термін служби обладнання
Компактна структура	На 30% менше традиційних горизонтальних постійних пружинних опор	Економить простір трубної стійки та полегшує монтаж
Легка установка	Попередньо налаштована на вказане навантаження перед доставкою	Виключає складне налагодження на місці та скорочує період будівництва
Просте технічне обслуговування	Модульна конструкція зі змінними компонентами	Зменшує час простою та знижує витрати на обслуговування
Безпечний і надійний	Оснащений пристроями обмеження перевантаження та ходу	Запобігає випадковому пошкодженню та забезпечує безпеку системи

Таблиця вибору стандартних специфікацій

Серія моделей	Діапазон навантажень (кН)	Номінальний прогин (мм)	Робоча температура (℃)	Застосовні стандарти
ВЧ-50	0,5-20	50	-40~+450	GB/T 17116.2
ВЧ-100	2-50	100	-40~+450	GB/T 17116.2
ВЧ-150	5-100	150	-40~+450	GB/T 17116.2
ВЧ-200	10-200	200	-40~+550	GB/T 17116.2
ВЧ-300	20-300	300	-40~+550	GB/T 17116.2
ВЧ-400	50-500	400	-196~+550	ANSI/ASME B31.1

Застосовні сценарії встановлення

Вертикальна постійна пружинна опора особливо підходить для таких трубопровідних систем, які вимагають вертикального монтажу та великого переміщення:

▶  Магістральні паропроводи та трубопроводи перегріву пари на електростанціях

▶  Технологічні трубопроводи високої температури та високого тиску на нафтопереробних і хімічних заводах

▶  Кріогенні рідинні трубопроводи в LNG-терміналах

▶ Трубопроводи доменного газу та кисню на металургійних заводах

▶  Магістралі високотемпературної пари для міського центрального опалення

▶  Вхідні та вихідні сполучні трубопроводи великих накопичувальних резервуарів

Інструкції зі встановлення та обслуговування

▶  Перевірка перед установкою: переконайтеся, що модель виробу, навантаження та прогин відповідають вимогам конструкції, а також перевірте, чи немає пошкоджень під час транспортування

▶  Застереження під час встановлення: тримайте опору вертикально з відхиленням не більше 1°; зніміть транспортний фіксатор після встановлення

▶  Введення в експлуатацію перед початком роботи: точне налаштування навантаження відповідно до фактичних умов на місці, щоб трубопровід був рівним

▶ Щоденне технічне обслуговування: кожні шість місяців перевіряйте індикатор переміщення та затяжку з’єднувальних болтів; щорічно проводити комплексну перевірку

▶  Цикл заміни: Термін служби продукту може досягати 15-20 років за нормальних умов роботи

Перевірка проекту та контроль якості

Наші вертикальні опори постійної пружини були перевірені в багатьох ключових проектах по всьому світу, включаючи:

▶  Система магістральних паропроводів ТЕС потужністю 300 МВт

▶  Проект переробки та хімічної інтеграції на 10 мільйонів тонн на рік

▶  Проект кріогенного трубопроводу LNG-терміналу

Кожний продукт перед відправленням проходить комплексне власне тестування

Перед відправкою кожен продукт проходить повний процес внутрішнього тестування. Цей процес включає перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-зміщення та вимірювання товщини покриття. Протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR) постачаються.

Роз’яснення щодо акредитації третіх сторін

Внутрішнє тестування – це не те саме, що стороннє тестування, акредитоване ILAC. Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна надати як окрему додаткову послугу.

Додаткові сторонні послуги інспекції (цитується окремо)

1. Тестування матеріалу

Ця послуга охоплює аналіз хімічного складу, випробування на розтяг, випробування на низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Доступні методи включають тестування магнітними порошками (MT), тестування проникаючими рідинами (PT), ультразвукове тестування (UT) і радіографічне тестування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші відмінні переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Більше ніж стандартний вітчизняний постачальник

На відміну від стандартних вітчизняних виробників, які надають тільки сам продукт, ми поставляємо криву навантаження-переміщення з кожним пружинним блоком. Ми також допомагаємо організовувати тестування сторонніми компаніями SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Допоміжні послуги

▶  Безкоштовний технічний підбір і аналіз напруги трубопроводу

▶  Послуги індивідуального дизайну для нестандартних виробів

▶  Інструкції зі встановлення на місці та технічне навчання

▶  12-місячний гарантійний термін із довічною технічною підтримкою

▶ Екстрене постачання запасних частин з реакцією протягом 48 годин

Для отримання більш детальної інформації про опору вертикальної постійної пружини, будь ласка, зв’яжіться з нашою технічною командою для професійної консультації щодо вибору.

Часті запитання (FAQ)

З: Яка різниця між вертикальними та горизонтальними постійними пружинними опорами?

A: Основні відмінності полягають у способі встановлення та зайнятості місця. Вертикальні постійні пружинні опори встановлюються вертикально і займають менше горизонтального простору, що робить їх придатними для вузьких трубних стійок. Горизонтальні постійні пружинні опори встановлюються горизонтально і займають більше вертикального простору, що підходить для місць з достатньою висотою.

Питання: Чи можна відрегулювати навантаження на вертикальній опорі постійної пружини на місці?

A: Так. Виріб оснащено спеціальним болтом регулювання навантаження у верхній частині, що дозволяє проводити точне налаштування під час роботи трубопроводу без зупинки. Діапазон регулювання становить ±10% від номінального навантаження.

Q: Чи підходить цей продукт для низькотемпературного середовища?

A: Так. Ми пропонуємо спеціальні низькотемпературні моделі, які використовують кріогенно-стійкі матеріали та спеціальні процеси обробки. Вони можуть нормально працювати за низьких температур до -196 ℃ і підходять для криогенних систем трубопроводів, таких як СПГ.
