Як гідравлічні демпфери захищають трубопроводи від сейсмічних і динамічних навантажень?

Трубопроводи є життєво важливими для сучасної промисловості, транспортуючи нафту, газ, хімічні речовини та воду на величезні відстані. Однак вони вразливі до ряду зовнішніх сил, включаючи сейсмічні явища, вітрові навантаження, гідроудари та стрибки тиску. Ці динамічні та сейсмічні навантаження можуть призвести до катастрофічного виходу з ладу трубопроводу, якщо ними не керувати належним чином.Гідравлічні демпфериє критично важливими запобіжними пристроями, які захищають трубопроводи від цих сил. Гідравлічний демпфер, також відомий як амортизатор ударів або сейсмічний демпфер, є механічним пристроєм, який забезпечує повільне, контрольоване термічне переміщення трубопроводу з одночасним жорстким блокуванням під швидкими динамічними навантаженнями, тим самим запобігаючи надмірному зсуву та напрузі. На заводі Yangzhou Tianshun Pipeline Technology Co., Ltd. понад 25 років розробляють високоефективні гідравлічні демпфери, і ми побачили їхню важливу роль у захисті критичної інфраструктури в усьому світі.

Захисний механізм гідравлічного демпфера заснований на простому, але дуже ефективному принципі: блокування, чутливе до швидкості. За нормальних умов експлуатації демпфер дозволяє трубопроводу термічно розширюватися та звужуватися з повільною швидкістю, пристосовуючись до теплового зростання без обмежень. Однак, коли виникає сейсмічна подія або раптове динамічне навантаження, демпфер відчуває швидке збільшення швидкості та миттєво блокується, діючи як жорстка стійка, яка стримує трубу та запобігає надмірному руху. Така швидка реакція досягається завдяки високоточно розробленій гідравлічній системі, яка включає поршень, циліндр, наповнений спеціальною силіконовою рідиною, і складний клапанний механізм. Наші гідравлічні демпфери розроблені для реагування за мілісекунди, забезпечуючи захист трубопроводів від найсильніших сейсмічних і динамічних явищ. У цьому вичерпному посібнику ми заглибимося в техніку, гідравліку та матеріали, які роблять гідравлічні демпфери незамінними для безпеки трубопроводів, і ми надамо докладні технічні специфікації та вказівки щодо застосування, виходячи з великого досвіду нашої фабрики.

Зміст

• 1. Який принцип роботи гідравлічного демпфера?
• 2. Як гідравлічні демпфери пом’якшують сейсмічні та динамічні навантаження?
• 3. Які ключові технічні характеристики наших гідравлічних демпферів?
• 4. Як належне встановлення та технічне обслуговування можуть забезпечити ефективність демпфера?
• Часті запитання (FAQ)
• Висновок і індивідуальна консультація щодо демпфера

Який принцип роботи гідравлічного демпфера?

За своєю суттю гідравлічний демпфер є чутливим до швидкості енергопоглинаючим пристроєм, який забезпечує як свободу руху для теплового розширення, так і жорстке обмеження під час динамічних навантажень. Пристрій складається з циліндра, наповненого високов’язкою силіконовою рідиною, поршня зі спеціально сконструйованими отворами та блоку зворотного клапана з пружиною. При звичайних повільних теплових рухах поршень рухається через рідину з низькою швидкістю, дозволяючи рідині протікати через отвір і зворотний клапан з мінімальним опором. Цей вільний рух, як правило, менше 100 мм/с, враховує теплове розширення, не створюючи значних навантажень на трубопровід. Однак, коли динамічна подія, така як землетрус або гідроудар, створює високошвидкісний рух, потік рідини через отвір стає сильно обмеженим через падіння тиску на поршні. Зворотний клапан закривається, проганяючи рідину через контрольований байпас, створюючи ефект амортизації, який протистоїть швидкому руху. Дія блокування є прогресивною, тобто демпфер забезпечує більший опір зі збільшенням швидкості, фактично стаючи жорстким упором для подій на дуже високій швидкості.

Основні принципи роботи нашогоГідравлічні демпфери:

• Блокування, чутливе до швидкості:Демпфер налаштований на блокування на певному пороговому значенні швидкості, як правило, від 50 до 150 мм/с, залежно від застосування. Це гарантує, що він залишається розблокованим для нормального теплового розширення, але негайно блокується для сейсмічних подій.
• Прогресуюча стійкість:На відміну від механічної зупинки, яка забезпечує раптове, жорстке обмеження, гідравлічний демпфер забезпечує прогресивний опір, який зростає зі швидкістю. Це амортизує ударне навантаження, зменшуючи пікове зусилля, що передається на трубопровід та його опори.
• Термічна компенсація:Демпфер призначений для розміщення рухів як розтягування, так і стиснення, що дозволяє трубопроводу вільно розширюватися та звужуватися в межах нормального робочого діапазону.
• Безвідмовний дизайн:У разі витоку гідравлічної рідини або пошкодження ущільнення демпфер автоматично блокується, запобігаючи тому, щоб трубопровід залишився незахищеним.
• Регульована чутливість блокування:Багато наших гідравлічних демпферів дозволяють регулювати швидкість замикання на місці, забезпечуючи точне налаштування відповідно до конкретних сейсмічних проектних критеріїв трубопроводу.

Практичний приклад із нафтохімічного заводу на Близькому Сході ілюструє принцип роботи в дії. Завод мав паропровід великого діаметру, який під час нормальної роботи зазнавав значного теплового розширення з переміщеннями до 150 мм. Однак регіон також схильний до незначної сейсмічної активності. Стандартні опори для труб допускали термічний рух, але не могли стримувати трубу під час землетрусу. Завдяки встановленню наших гідравлічних демпферів у стратегічних місцях, завод досяг вільного теплового руху за нормальних умов, тоді як демпфери блокуються під час сейсмічних подій, обмежуючи зміщення труби до безпечного рівня. Керівник заводу повідомив, що демпфери працювали бездоганно під час землетрусу магнітудою 5,2, запобігши будь-якому пошкодженню системи трубопроводів.

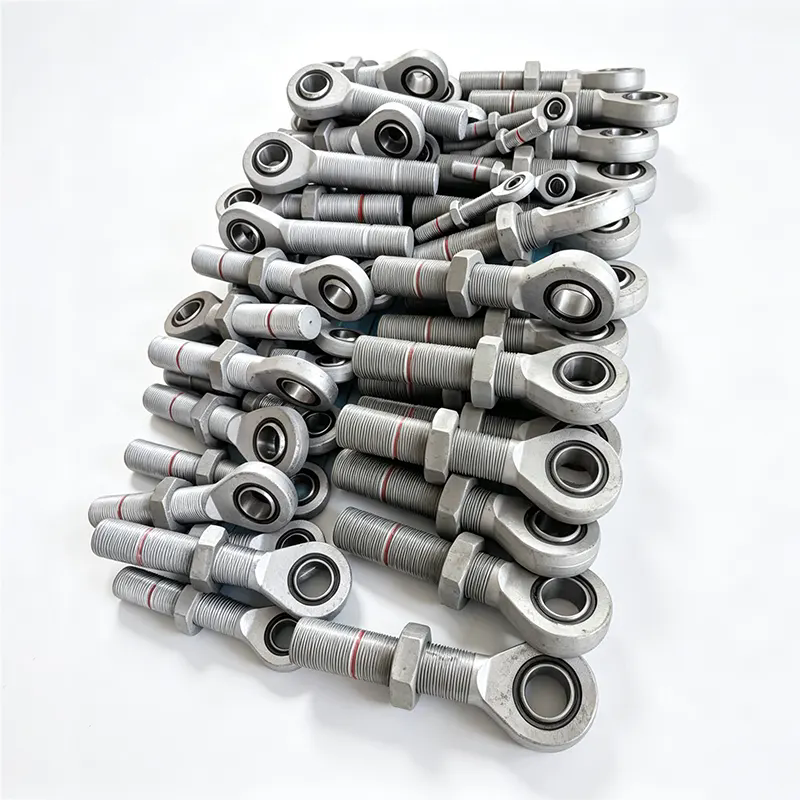

Наша фабрика вYangzhou Tianshun Pipeline Technology Co., Ltd.виробляє гідравлічні демпфери з діапазоном чутливості блокування та потужністю ходу, що відповідає різним розмірам трубопроводів та умовам експлуатації. Ми використовуємо високоякісну нержавіючу сталь для змочених частин, а наша силіконова рідина є хімічно інертною та стабільною в широкому діапазоні температур. Кожен демпфер випробовується на динамічному випробувальному стенді, щоб перевірити його характеристики блокування та демпфування. Це прагнення до точного проектування гарантує, що наші гідравлічні демпфери забезпечують надійний захист трубопроводів у найскладніших умовах.

Як гідравлічні демпфери пом’якшують сейсмічні та динамічні навантаження?

Сейсмічні події та динамічні навантаження створюють складні сили, які діють на трубопроводи в кількох напрямках.Гідравлічні демпфериборотися з цими силами, забезпечуючи поєднання жорсткого обмеження та розсіювання енергії. Коли сейсмічна хвиля проходить через землю, вона змушує трубопровід рухатися разом із землею, але оскільки трубопровід є довгою безперервною структурою, його інерція спричиняє відставання від руху землі. Цей диференціальний рух може викликати напруги згину та осьові навантаження, які перевищують розрахункові межі труби. Гідравлічний демпфер блокується під час сейсмічної події, з’єднуючи трубу з опорною конструкцією та запобігаючи надмірному відносному переміщенню. Крім того, гідравлічна демпферна дія демпфера розсіює частину сейсмічної енергії у вигляді тепла, зменшуючи загальне навантаження на трубопровід та його опори.

Ключові механізми зменшення навантаження гідравлічних демпферів:

• Обмеження переміщення:Завдяки блокуванню при високій швидкості демпфер обмежує зміщення трубопроводу під час сейсмічної події, утримуючи його в межах проектної оболонки труби та її опор.
• Розсіювання енергії:Ефект гідравлічного демпфування перетворює частину кінетичної енергії від динамічного навантаження в тепло, зменшуючи зусилля, що передається на трубопровід і його конструктивні опори.
• Перерозподіл навантаження:Гідравлічні демпфери стратегічно розміщені вздовж трубопроводу для рівномірного розподілу сейсмічного навантаження, запобігаючи концентрації напруги в певних точках.
• Запобігання резонансу:Забезпечуючи амортизаційний ефект, демпфер допомагає запобігти резонансу трубопроводу на його природній частоті, що може посилити динамічні навантаження.
• Захист від гідроудару:Швидке блокування демпфера при раптових стрибках тиску (гідроудар) запобігає надмірному переміщенню трубопроводу, зменшуючи ризик роз’єднання з’єднань або поломки опори.

Тематичний приклад виробництва зрідженого природного газу (СПГ) у Південно-Східній Азії демонструє ефективність гідравлічних демпферів для пом’якшення сейсмічних навантажень. Об’єкт знаходився в сейсмоактивній зоні і мав надземну систему трубопроводів протяжністю 2 км. Після оцінки сейсмічного ризику інженери встановили понад 100 гідравлічних демпферів у критичних опорних місцях. Під час землетрусу магнітудою 6,2 демпфери заблокувалися, як було спроектовано, обмежуючи зсув труби до розрахованого безпечного діапазону. Перевірки після події не виявили пошкоджень системи трубопроводів, і об’єкт зміг відновити роботу протягом 48 годин. Керівник закладу приписав гідравлічним демпферам те, що вони запобігли тому, що могло стати катастрофічним збоєм.

Наша фабрика виробляє гідравлічні демпфери в різноманітних конфігураціях, включаючи типи односторонньої та подвійної дії, щоб відповідати різним напрямкам і величинам навантажень. Ми також пропонуємо демпфери з вбудованим візуальним індикатором положення, який дозволяє обслуговуючому персоналу з першого погляду перевірити стан демпфера. Наша команда інженерів може виконати дослідження розмірів і розміщення демпфера, використовуючи аналіз кінцевих елементів (FEA) для моделювання реакції трубопроводу на сейсмічні та динамічні навантаження. Це гарантує оптимальне розташування та розмір демпферів для забезпечення найбільш ефективного захисту. З нашими гідравлічними демпферами оператори трубопроводів можуть бути впевнені, що їх інфраструктура готова навіть до найсильніших сейсмічних і динамічних подій.

Які ключові технічні характеристики наших гідравлічних демпферів?

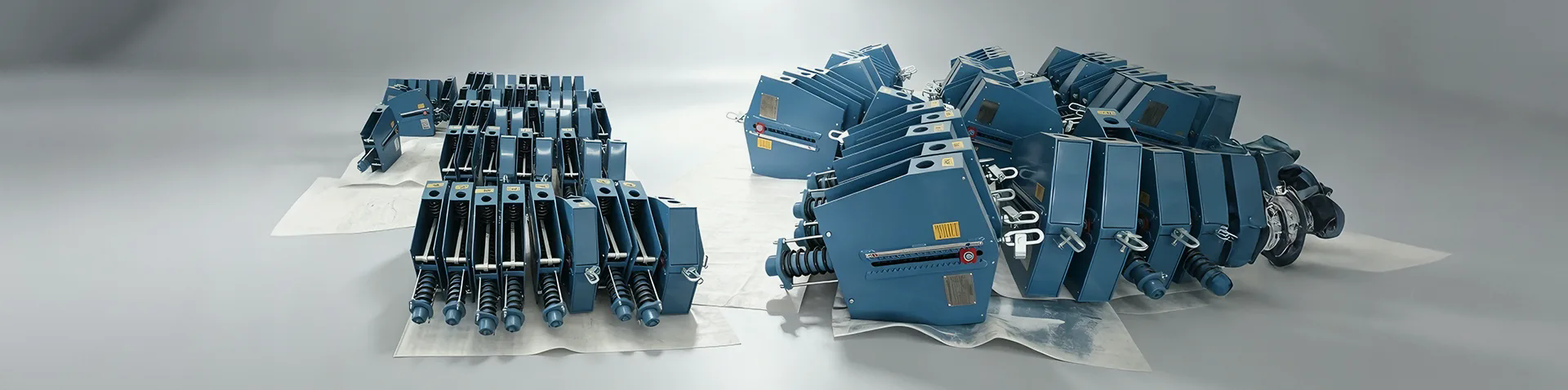

Т.С. MACHINARY виробляє широкий асортимент гідравлічних демпферів для різних застосувань у трубопроводах. Наша лінійка продуктів включає демпфери з різною вантажопідйомністю, довжиною ходу та швидкістю блокування відповідно до конкретних вимог електростанцій, нафтопереробних заводів та промислових об’єктів. Усі наші гідравлічні демпфери виробляються відповідно до ISO 9001 і відповідають вимогам ASME B31.1, DIN EN 13480 та іншим міжнародним стандартам. У таблиці нижче наведено основні технічні характеристики наших найпопулярніших моделей гідравлічного демпфера, які використовуються в критично важливих системах захисту трубопроводів у всьому світі. Наша фабрика також може виготовляти амортизатори на замовлення відповідно до конкретних вимог проекту, включаючи спеціальну довжину ходу, вантажопідйомність і покриття для захисту навколишнього середовища.

Окрім стандартних моделей, наша фабрика пропонує кілька додаткових функцій для підвищення продуктивності та придатності гідравлічних демпферів для певних умов. До них відносяться: низькотемпературна версія зі спеціальною силіконовою рідиною, яка залишається текучою до -40°C; високотемпературна версія, розрахована на безперервну роботу при 120°C; і версія з епоксидним покриттям для корозійних середовищ, таких як морські платформи та хімічні заводи. Ми також пропонуємо спеціальну довжину ходу для відповідності конкретним вимогам до теплового руху трубопроводу.

Наш процес контролю якості включає 100-відсоткове випробування динамічних характеристик кожного гідравлічного демпфера, перевіряючи, що швидкість блокування, навантажувальна здатність і характеристики демпфування відповідають заданим значенням. Ми також проводимо випробування тиском гідравлічної системи, щоб переконатися у відсутності витоків під робочим тиском. Кожен демпфер маркується унікальним серійним номером, що забезпечує повну відстежуваність від виробництва до встановлення на місці. Наша фабрика вYangzhou Tianshun Pipeline Technology Co., Ltd.підтримує повний перелік стандартних демпферів і компонентів, що забезпечує швидку доставку в будь-яке місце. Ми також надаємо послугу вибору демпфера, де наша команда інженерів допоможе вам вибрати оптимальну модель і розмір для ваших конкретних потреб у захисті трубопроводу.

Як належне встановлення та технічне обслуговування можуть забезпечити ефективність демпфера?

Гідравлічні демпферице прецизійні пристрої, які вимагають ретельного встановлення та регулярного обслуговування, щоб забезпечити належну роботу. Неправильна установка може призвести до того, що демпфер не зможе зафіксуватися під час динамічних навантажень, або він може заблокуватися, коли цього не повинно бути (наприклад, під час повільного теплового руху). Наша фабрика вYangzhou Tianshun Pipeline Technology Co., Ltd.містить докладні вказівки щодо встановлення та рекомендації щодо обслуговування, щоб допомогти клієнтам максимізувати надійність і термін служби їхніх гідравлічних демпферів. Дотримання цих вказівок гарантує, що демпфери забезпечать критичний захист, необхідний під час сейсмічних і динамічних подій.

Основні методи встановлення та обслуговування гідравлічних демпферів:

• Правильна орієнтація:Демпфер повинен бути встановлений у правильній орієнтації, зі штоком поршня, вирівняним з напрямком очікуваного руху. Встановлення демпфера під кутом може призвести до бокового навантаження, яке може пошкодити ущільнення та знизити продуктивність.
• Правильний монтаж:Використовуйте надані монтажні кронштейни та переконайтеся, що вони надійно прикріплені до трубопроводу та опорної конструкції. Точки кріплення мають бути структурно достатніми для передачі навантажувальної здатності демпфера на опору.
• Змащення та ущільнення:Поршневий шток демпфера слід регулярно очищати та змащувати рекомендованим маслом, щоб запобігти корозії та погіршенню ущільнення. Ущільнювачі слід перевіряти на ознаки зносу або протікання під час планового технічного обслуговування.
• Функціональне тестування:Ми рекомендуємо щороку перевіряти функцію блокування демпфера за допомогою портативного тестового пристрою, який імітує динамічне навантаження. Це гарантує, що демпфер залишається робочим і що швидкість блокування не виходить за межі специфікації.
• Графік заміни:Навіть за належного обслуговування гідравлічні демпфери мають обмежений термін служби. Ми рекомендуємо замінювати демпфер кожні 15-20 років або раніше, якщо цілісність ущільнення порушена або якщо демпфер зазнав сильного сейсмічного впливу.

Приклад із прикладу атомної електростанції в Сполучених Штатах ілюструє важливість регулярного технічного обслуговування демпфера. Під час звичайної перевірки персонал з технічного обслуговування виявив, що кілька гідравлічних демпферів мають течі ущільнювачів, через що силіконова рідина повільно витікає. Якби це не було зроблено, демпфери мали б знижену амортизаційну здатність і, можливо, не зафіксувалися належним чином під час землетрусу. Завод дотримувався нашої рекомендованої процедури технічного обслуговування, замінюючи ущільнювачі та заряджаючи демпфери свіжою рідиною. Наступні динамічні випробування підтвердили, що демпфери були повністю робочими. Менеджер з безпеки заводу зазначив, що програма проактивного технічного обслуговування запобігла потенційній проблемі безпеки, а демпфери повністю працювали під час наступної сейсмічної події.

Наша фабрика надає вичерпну інструкцію з обслуговування демпфера, яка охоплює перевірку, випробування та процедури заміни ущільнення. Ми також пропонуємо навчальну програму для обслуговуючого персоналу, яка охоплює правильне використання тестового обладнання та інтерпретацію результатів тестування. Для клієнтів, які віддають перевагу готовому рішенню, ми пропонуємо контракт на обслуговування демпфера, який включає періодичну перевірку, функціональне тестування та заміну ущільнень. Ця послуга гарантує, що ваші гідравлічні демпфери залишаються в оптимальному стані, готові захистити ваші трубопроводи, коли це необхідно. Інвестуючи в належне встановлення та технічне обслуговування, оператори трубопроводів можуть гарантувати, що їхні гідравлічні демпфери забезпечуватимуть найвищий рівень захисту протягом усього терміну служби трубопровідної системи.

Часті запитання (FAQ)

Питання 1: Яка різниця між гідравлічним демпфером і механічною стійкою?

Відповідь: механічна стійка забезпечує жорстке з’єднання, яке не допускає будь-якого термічного руху, яке може створювати високі термічні навантаження на трубопровід. З іншого боку, гідравлічний демпфер забезпечує повільний термічний рух, одночасно блокуючи при швидких динамічних навантаженнях. Це означає, що під час нормальної роботи демпфер витримує теплове розширення, зменшуючи навантаження. При сейсмічних або динамічних навантаженнях він фіксується і виконує роль жорсткої стійки. Ця подвійна функція робить гідравлічні демпфери більш придатними для трубопроводів, які зазнають значного теплового руху, оскільки вони запобігають накопиченню термічної напруги.

Запитання 2: Чи можна відремонтувати гідравлічний демпфер, чи його потрібно замінити, коли він виходить з ладу?

Відповідь: у багатьох випадках гідравлічні демпфери можна відремонтувати, замінивши ущільнювачі та заправивши рідиною. Однак, якщо внутрішній поршень або циліндр пошкоджені, демпфер необхідно замінити. Наша фабрика пропонує послуги з відновлення більшості наших моделей гідравлічного демпфера, де ми розбираємо, перевіряємо, замінюємо зношені деталі та збираємо демпфер відповідно до його оригінальних характеристик. Ми рекомендуємо, щоб кваліфікований технік оцінив демпфер, щоб визначити, чи ремонт чи заміна є найбільш рентабельним варіантом.

Запитання 3: Як визначається швидкість блокування гідравлічного демпфера?

Відповідь: Швидкість блокування визначається конструкцією внутрішнього клапана та отвору демпфера та встановлюється під час виробництва. Зазвичай він вибирається на основі очікуваної швидкості термічного руху трубопроводу та сейсмічних проектних критеріїв. Для більшості застосувань використовується швидкість блокування від 80 до 150 мм/с. Наша фабрика може регулювати швидкість блокування відповідно до конкретних вимог проекту. Ми також пропонуємо демпфери з регульованою функцією блокування швидкості, що дозволяє налаштувати поле відповідно до конкретного профілю руху трубопроводу.

Питання 4: Чи підходять гідравлічні демпфери для внутрішньої та зовнішньої установки?

Відповідь: Так, гідравлічні демпфери підходять як для внутрішньої, так і для зовнішньої установки. Однак для зовнішньої установки, особливо в корозійних середовищах або в місцях з високою вологістю, ми рекомендуємо наші демпфери з антикорозійним покриттям (епоксидним або оцинкованим). Для надзвичайно холодного клімату ми пропонуємо низькотемпературну версію зі спеціальною рідиною, яка залишається рідкою до -40°C. Наша фабрика може надати детальні вказівки щодо найбільш підходящих матеріалів і варіантів покриття для конкретного середовища встановлення.

Запитання 5: Які сертифікати має Yangzhou Tianshun Pipeline Technology Co., Ltd. для своїх гідравлічних демпферів?

Відповідь: наші гідравлічні демпфери виробляються відповідно до сертифікатів ISO 9001:2015 (управління якістю) та ISO 14001:2015 (екологічний менеджмент). Ми також відповідаємо стандартам ASME B31.1, DIN EN 13480 і GB/T 17116.3 для опор трубопроводів. Наші продукти протестовані та сертифіковані сторонніми організаціями, зокрема SGS і TÜV, і ми надаємо повний набір звітів про випробування та сертифікатів із кожним замовленням. Наша фабрика регулярно перевіряється, щоб переконатися, що наші виробничі процеси та системи контролю якості відповідають найвищим міжнародним стандартам.

Висновок: захистіть свої трубопроводи за допомогою високоякісних гідравлічних демпферів

Гідравлічні демпфери є важливими пристроями, які забезпечують критичний захист трубопроводів від сейсмічних і динамічних навантажень. Дозволяючи вільний рух тепла за нормальних умов і блокуючи під час швидких динамічних подій, вони запобігають надмірному зсуву, зменшують напругу та розсіюють енергію, забезпечуючи цілісність і безпеку системи трубопроводу. У Yangzhou Tianshun Pipeline Technology Co., Ltd. наша фабрика розробляє високоефективні гідравлічні демпфери протягом десятиліть, пропонуючи широкий спектр моделей з різною вантажопідйомністю, ходами та швидкостями блокування для різноманітних застосувань. Наша відданість якості, точному розробці та підтримці клієнтів гарантує, що наші демпфери забезпечують надійний захист для найважливіших інфраструктурних проектів у всьому світі.
