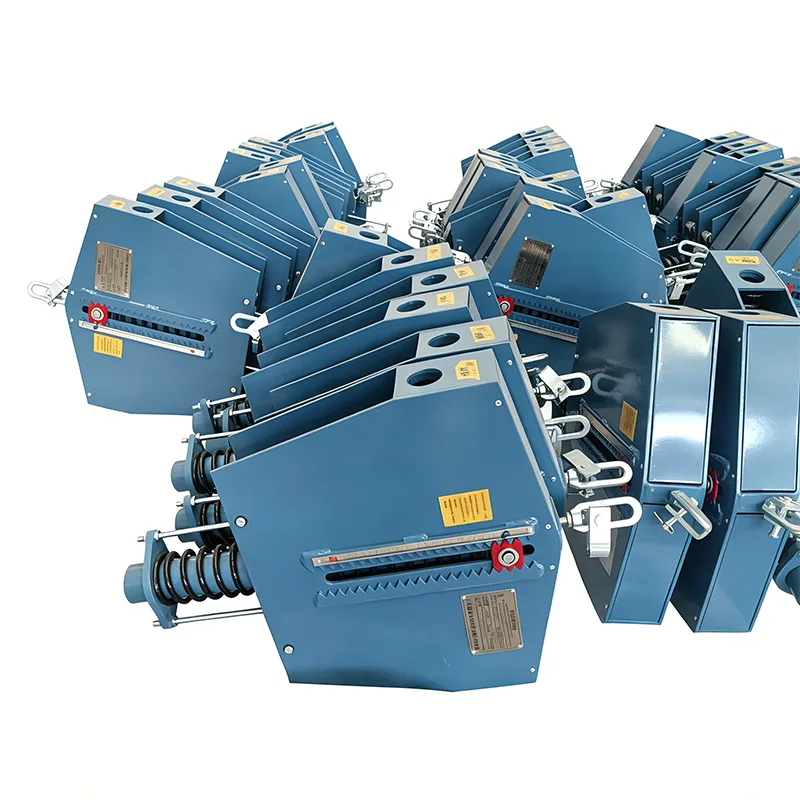

Постійна пружинна опора Steam Pipe

Паропроводи створюють значне теплове зміщення під час роботи та дуже чутливі до зміни навантаження. Коли температура трубопроводу підвищується від температури навколишнього середовища до робочої температури, буде відбуватися вертикальне зміщення в діапазоні від кількох сантиметрів до десятків сантиметрів. Якщо використовувати звичайні опорні пристрої, навантаження різко коливатиметься разом із переміщенням, що призведе до концентрації напруги в трубі, пошкодження з’єднань обладнання та навіть розриву труби. Steam Pipe Constant Spring Support — це спеціальний блок підтримки, розроблений для вирішення таких проблем. Він забезпечує майже постійну опорну силу протягом усього ходу переміщення, забезпечуючи безпечну та надійну роботу систем паропроводів.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Принцип роботи та структурна композиція

Розроблена на основі принципу балансу моментів, Steam Pipe Constant Spring Support перетворює пружну силу пружини в постійну опорну силу за допомогою з’єднувального механізму. Коли трубопровід рухається вертикально, деформація пружини компенсується системою зчеплення для підтримки стабільної вихідної сили, при цьому швидкість зміни навантаження контролюється в межах 5%.

Стандартні продукти складаються з таких основних компонентів:

▶ Пружина в зборі: виготовлена ​​з високоміцної легованої пружинної сталі та піддається численним процесам термічної обробки.

▶  Механізм балансування моментів: точно оброблений зв’язок і кулачковий вузол.

▶  Пристрій регулювання навантаження: дозволяє точно регулювати вихідне навантаження на місці.

▶  Індикатор переміщення: чітко відображає фактичний переміщення трубопроводів.

▶  Корпус і з’єднувальні вузли: виготовлені з високоякісної вуглецевої сталі з антикорозійним покриттям поверхні.

Технічні характеристики продукту

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)
Положення установки	Горизонтальний / Вертикальний
Оздоблення корпусу	Гаряче цинкування/епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

Основні технічні характеристики

▶  Чудові показники постійної сили: швидкість зміни навантаження ≤ 5% по всьому ходу, що перевищує вимоги національних стандартів.

▶  Великий діапазон об’єму: Максимальний об’єм досягає до 400 мм, що ідеально підходить для високотемпературних паропроводів великого діаметру.

▶  Повний діапазон навантажень: доступна повна серія номінальних навантажень від 0,5 кН до 500 кН.

▶  Компактна конструкція: завдяки оптимізованому просторовому дизайну його загальний об’єм на 20% менший, ніж традиційні постійні пружинні опори.

▶  Просте встановлення: перед доставкою попередньо налаштовано на вказане навантаження, для введення в експлуатацію на місці потрібна лише проста фіксація.

▶  Висока безпека та надійність: оснащено захистом від перевантаження та пристроями обмеження ходу для запобігання випадковому пошкодженню.

Порівняння продуктивності зі змінними пружинними опорами

Предмети порівняння	Постійна пружинна опора Steam Pipe	Опора змінної пружини для трубопроводу
Швидкість зміни навантаження	≤ 5%	≤ 25%
Максимальна водотоннажність	400 мм	200 мм
Застосовні трубопроводи	Паропроводи з великим об'ємом і високою чутливістю до навантажень	Трубопроводи із загальним тепловим переміщенням
Ефективність контролю стресу	Чудово	добре
Захист підключення обладнання	Покращений	Звичайний
Виробнича вартість	Відносно високий	Середній
Робоча температура	-196℃ ~ +600℃	-40 ℃ ~ +450 ℃

Стандартні технічні параметри

Назва параметра	Технічні характеристики
Діапазон робочого навантаження	0,5кН – 500кН
Номінальний об'єм	50 мм, 100 мм, 150 мм, 200 мм, 300 мм, 400 мм
Швидкість зміни навантаження	≤ 5%
Робоча температура	-196℃ ~ +600℃
Пружинний матеріал	60Si2MnA, 50CrVA, високотемпературний стійкий сплав
Матеріал корпусу	Q235B, Q345B, нержавіюча сталь
Обробка поверхні	Гаряче цинкування, епоксидна ґрунтовка з вмістом цинку + стійке до високих температур верхнє покриття
Застосовні стандарти	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

Типові сценарії застосування

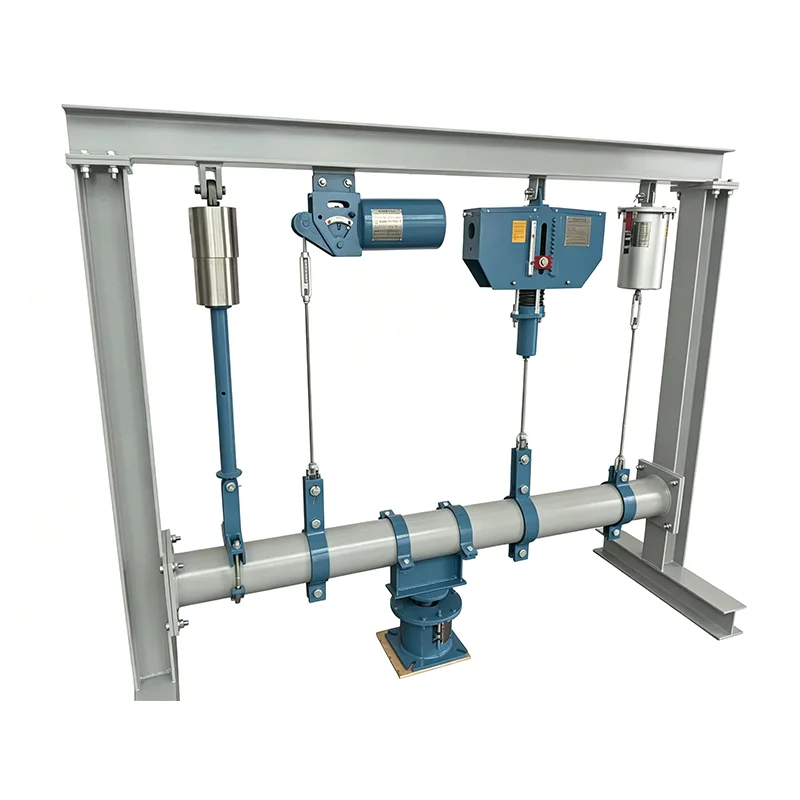

Steam Pipe Constant Spring Support в основному застосовується до систем паропроводів, що мають велике теплове зміщення та суворі вимоги до стабільності навантаження:

▶  Магістральні паропроводи та теплопроводи теплової пари ТЕС

▶  Системи паропроводів на звичайних острівних атомних електростанціях

▶ Високотемпературні паропроводи на нафтопереробних заводах

▶ Трубопроводи пари на металургійних заводах

▶  Магістральні магістралі високотемпературної гарячої води та пари для міського центрального опалення

▶  Системи трубопроводів парового опалення на хімічних підприємствах

Для вищевказаних застосувань змінна пружинна опора для трубопроводу більше не може відповідати експлуатаційним вимогам, якщо переміщення трубопроводу перевищує 100 мм або потрібен суворий контроль за зміною навантаження. У таких випадках постійні пружинні опори є обов’язковими для забезпечення безпеки системи.

Виробництво та контроль якості

Yangzhou Tianshun Piping може похвалитися 14-річним професійним досвідом у виробництві постійних пружинних опор, оснащених повними виробничими потужностями та інструментами для точних випробувань. Ми запровадили сувору повну систему контролю якості, щоб забезпечити відповідність усіх продуктів міжнародним стандартам:

Кожний продукт перед відправленням проходить комплексне власне тестування

Перед відправкою кожен продукт проходить повний процес внутрішнього тестування. Цей процес включає перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-зміщення та вимірювання товщини покриття. Протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR) постачаються.

Роз’яснення щодо акредитації третіх сторін

Внутрішнє тестування – це не те саме, що стороннє тестування, акредитоване ILAC. Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна надати як окрему додаткову послугу.

Додаткові сторонні послуги інспекції (цитується окремо)

1. Тестування матеріалу

Ця послуга охоплює аналіз хімічного складу, випробування на розтяг, випробування на низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Доступні методи включають тестування магнітними порошками (MT), тестування проникаючими рідинами (PT), ультразвукове тестування (UT) і радіографічне тестування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші відмінні переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Більше ніж стандартний вітчизняний постачальник

На відміну від стандартних вітчизняних виробників, які надають тільки сам продукт, ми поставляємо криву навантаження-переміщення з кожним пружинним блоком. Ми також допомагаємо організовувати тестування сторонніми компаніями SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Інструкції з відбору та допоміжні послуги

Опори для трубопроводів слід вибирати відповідно до переміщення трубопроводу та чутливості до навантаження: виберіть опцію змінної пружинної опори для трубопроводу, якщо вертикальне зміщення трубопроводу менше 100 мм і система не чутлива до коливань навантаження. Виберіть постійну пружинну опору, коли зміщення перевищує 100 мм або трубопровід має високу чутливість до зміни навантаження.

Ми надаємо повний спектр професійних супровідних послуг:

▶  Безкоштовний аналіз напруги трубопроводу та розрахунок вибору підвіски та опори

▶  Проектування та виготовлення нестандартних постійних пружинних опор

▶  Інструкції зі встановлення та введення в експлуатацію на місці

▶  Гарантія 12 місяців з безкоштовним ремонтом або заміною дефектних виробів протягом гарантійного терміну

▶  Довгострокове постачання запасних частин і постійна технічна підтримка
