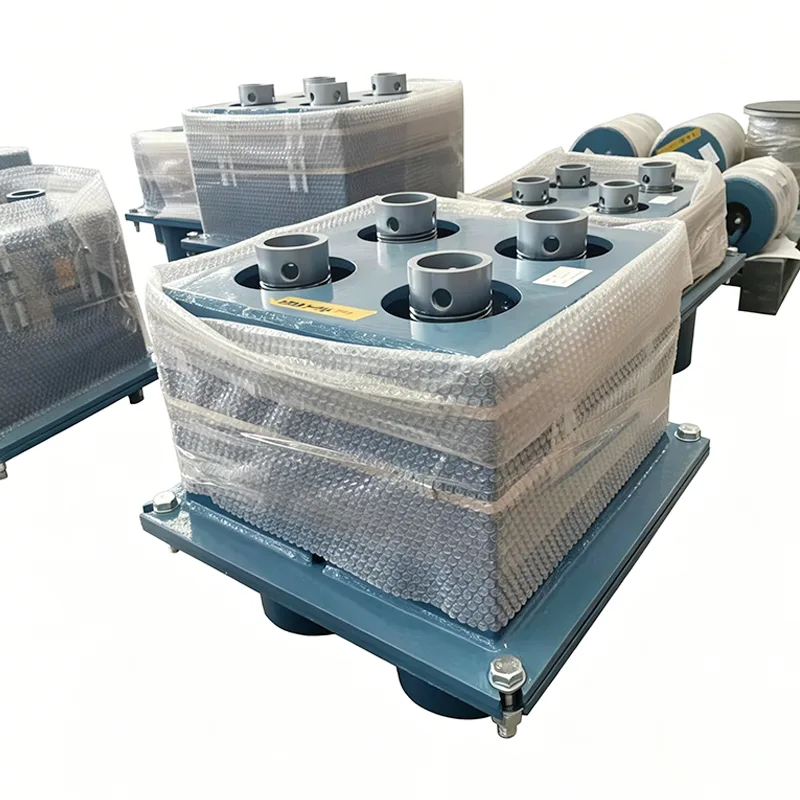

Весняна підтримка НПЗ

Системи технологічних трубопроводів нафтопереробних заводів зазвичай стикаються з екстремальними умовами роботи: висока температура та високий тиск, легкозаймисті та вибухонебезпечні середовища з сильно корозійними речовинами. Під час запуску, зупинки та щоденної експлуатації, якщо величезне зміщення трубопроводів, викликане тепловим розширенням і звуженням, не може бути розумно вивільнено, це легко призведе до витоку фланців і навіть до пошкодження обладнання. Спираючись на 14 років технічного накопичення в галузі підтримки трубопроводів, Yangzhou Tianshun Pipeline Technology Co., Ltd. розробила спеціально розроблену опору Refinery Spring для установок нафтопереробки. Завдяки механізму точної пружної компенсації цей продукт ефективно поглинає теплове зміщення трубопровідних систем, контролює додаткове напруження в безпечному діапазоні та забезпечує довгострокову та вільну від витоків роботу очисних установок.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли труба прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Основна технологія та матриця параметрів

Орієнтуючись на складні та різноманітні схеми трубопроводів нафтопереробних заводів, наша Refinery Spring Support надає високоспеціалізовані механічні рішення. Його основні технічні параметри такі:

Інженерна адаптованість, експлуатація та технічне обслуговування на місці

Нафтопереробні заводи зазвичай мають характеристики компактного простору та щільних трубопроводів. Розробляючи опору Refinery Spring Support, ми повністю поєднали практичні недоліки інженерії нафтопереробки:

Компактна і модульна конструкція: забезпечує кілька типів установки, включаючи підвіску (тип A/B/C) і опору (тип D/E/F), з компактною структурою, яка може ідеально адаптуватися до вузького простору галереї труб і зменшити труднощі будівництва на місці.

Візуальний контроль стану: оснащений високоточними індикаторними пластинами переміщення та шкалами навантаження, персонал, який працює на місці та обслуговує, може інтуїтивно визначити, чи знаходиться трубопровід у проектному робочому положенні, не розбираючи оболонку, полегшуючи профілактичний огляд без зупинки.

Блокування в холодному стані та швидке схоплювання: блокування перед стисненням суворо виконується відповідно до звіту про розрахунки напруги системи трубопроводу перед доставкою. Під час монтажу на місці потрібна лише проста настройка різьби та фіксація коріння для досягнення проектного напруженого стану, що значно скорочує цикл обслуговування та будівництва пристрою.

Суворий контроль якості та виробничі стандарти

Нафтопереробні установки пред'являють високі вимоги до безпеки. Будучи ключовою лінією захисту безпеки трубопровідної системи, весь процес виробництва Refinery Spring Support відповідає суворим стандартам контролю якості:

Неруйнівне випробування та механічне випробування: усі несучі зварні шви та ключові напружені компоненти проходять перевірку зовнішнього вигляду та неруйнівне випробування (радіографічний/ультразвуковий контроль) відповідно до відповідних національних стандартів для забезпечення надійної міцності конструкції.

Перевірка довговічності: компоненти пружини проходять суворі випробування на втому та процеси термічної обробки, щоб гарантувати відсутність пластичної деформації чи руйнування протягом сотень тисяч змінних теплових циклів.

Заводське блокування та захист: кожен блок перед доставкою оснащено позиціонуючим штифтом, який фіксує важіль або пружину в робочому положенні холодного стану, щоб запобігти незворотному пошкодженню пружини, спричиненому випадковим зміщенням під час транспортування та підйому.

Чому варто обрати підтримку нафтопереробного заводу Tianshun?

Багатий досвід проектів нафтопереробки: продукти стабільно працювали на нафтопереробних заводах, крекінгу етилену та проектах тонкої хімії в більш ніж 40 країнах світу та витримали практичні випробування в екстремальних кліматичних умовах і складних умовах роботи.

Повна інженерна підтримка процесу: надання повних технічних послуг від аналізу напруги в трубопроводі (симуляція CAESAR II), розрахунку вибору типу до інструкцій зі встановлення на місці, гарантуючи, що кожна опора точно відповідає умовам роботи.

Надійна доставка в ланцюг постачання: покладаючись на автоматизовані виробничі лінії та повне випробувальне обладнання на нашій базі в Цзянсу, ми забезпечуємо своєчасну та високоякісну доставку матеріалів для великомасштабних проектів з переробки.

Підтримка повного життєвого циклу: створення ексклюзивних проектних файлів, надання оцінки стану, переналаштування навантаження та вказівки щодо заміни під час технічного обслуговування при зупинці, ефективно знижуючи ризики експлуатації та обслуговування нафтопереробних заводів.
