Постійна опора пружини

Компанія Yangzhou Tianshun Pipeline Technology Co., Ltd., заснована в 2012 році, протягом 14 років зосереджена на виробництві опорних продуктів для трубопроводів, при цьому продукція обслуговує понад 40 країн світу. Стояча постійна пружинна опора — це продукт, спеціально розроблений для умов роботи, де немає місця для підйому над трубопроводом і потрібна нижня опора. Він розміщується на сталевих балках, бетонних фундаментах або опорних платформах через основу, забезпечуючи постійну опорну силу для трубопроводів і ідеально вирішуючи проблему компенсації зміщення трубопроводу в умовах обмеженого простору.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відвантаженням, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Чому варто вибрати стоячий тип? Рішення для сценаріїв з обмеженим простором

У практичному проектуванні багато трубопроводів не можуть прийняти рішення для верхньої підвіски і повинні використовувати нижню опору:

▶  Трубопроводи нижнього шару в трубних галереях: Немає балок сталевої конструкції для підвішування над трубопроводами найнижчого шару

▶  Трубопроводи на верхній частині обладнання: Трубопроводи розташовані безпосередньо над обладнанням, без точок підйому над

▶  Трубопроводи в бетонних траншеях: Трубопроводи в траншеях для труб із вузьким верхнім простором

▶ Трубопроводи великого діаметру: Трубопроводи понад DN800, надто довгі підвісні штанги схильні до нестабільності

▶ Чутливі до вібрації трубопроводи: впускний і вихідний трубопроводи насоса, нижня опора має кращу стабільність, ніж підвіска

▶  Проекти модернізації: існуючі сталеві конструкції не можуть додати нових точок підйому, доступна лише опора з фундаменту

У цих сценаріях опора постійної пружини є єдиним можливим рішенням підтримки постійної сили.

Технічні характеристики продукту

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)
Положення установки	Горизонтальний / Вертикальний
Оздоблення корпусу	Гаряче цинкування/епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

Комплексне порівняння: стоячи та підвішені

Вимір порівняння	Постійна опора пружини	Тип підвіски Пружинні підвіски постійного зусилля
Спосіб установки	Укорінення знизу, опора вгору	Укорінення зверху, підвішування вниз
Потреба в просторі	Потрібна нижня опорна платформа	Потрібна верхня балка сталевої конструкції
Загальна висота	Низький (300-600 мм)	Високий (800-1500 мм, включаючи підвісну штангу)
Бічна стійкість	Хороша, широка основа, антибічне зміщення	Середня, довга підвісна тяга, схильна до розгойдування
Антивібраційні характеристики	Чудова, пряма підтримка без тряски	Середня, амортизаційна тяга схильна до резонансу
Складність монтажу	Просто, прямо розмістіть і вирівняйте	Складний, вимагає роботи на великій висоті для регулювання підвіски тяги
Доступність обслуговування	Хороший, працює на землі або платформі	Поганий, вимагає роботи на великій висоті
Передача навантаження	Безпосередньо передається в нижню структуру	Передається через підвісну штангу та сталеву конструкцію
Застосовний діаметр труби	Всі діаметри труб, особливо підходить для великих діаметрів	Малий і середній діаметри, надмірно довгий стрижень для великих діаметрів
Застосовний напрямок переміщення	Переважно зміщення вгору	В основному зміщення вниз

Структура продукту та основні функції

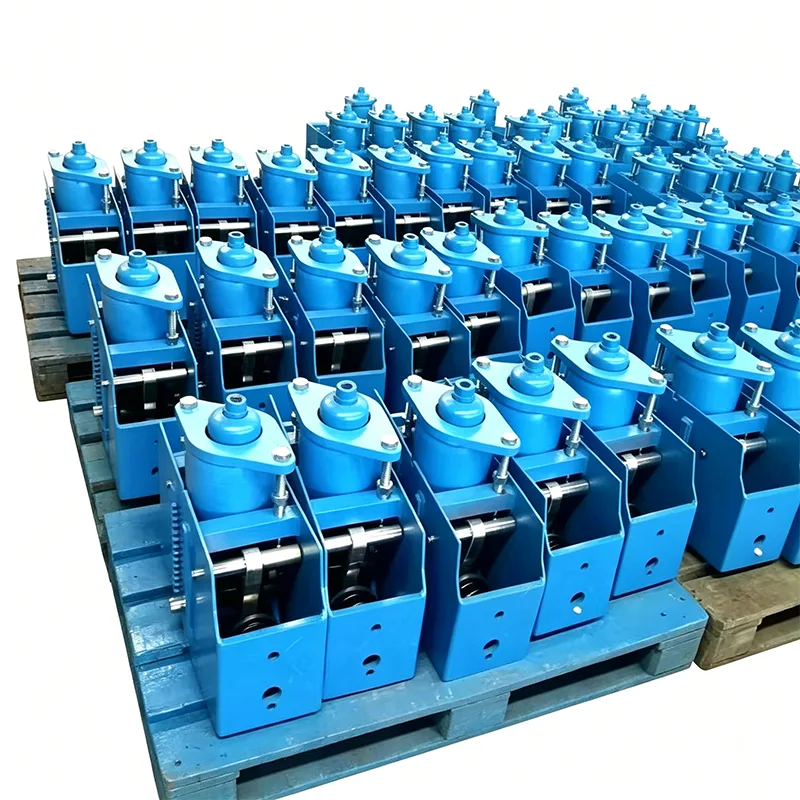

Постійна постійна пружинна опора має вертикальну структуру коробки, яка в основному складається з таких частин:

Основна плита: широка нижня пластина для розподілу навантаження та забезпечення стабільності

Пружинна коробка: вбудований пружинний механізм постійної сили, розташований вертикально

Опорна верхня пластина: з’єднана з опорою трубопроводу, висоту можна точно налаштувати

Індикатор переміщення: візуалізація збоку для зручності спостереження

Блокуючий пристрій: блокує пружину під час транспортування та встановлення

Основні характеристики

Наднизький дизайн

Вертикальне розташування пружин, загальна висота на 40% нижча, ніж тип підвіски тієї ж специфікації

Підходить для приміщень з обмеженою висотою підлоги, таких як трубні траншеї та приміщення для обладнання

Короткі специфікації, які можна налаштувати для особливих умов роботи

Відмінна стійкість

Площа основи в 3 рази більше, ніж тип підвіски, низький центр ваги

Нелегко перекинутися під горизонтальною тягою трубопроводу

Немає проблем з хитанням стрижня підвіски в умовах роботи вібрації

Зручний монтаж і обслуговування

Наземна установка, робота на великій висоті не потрібна

Накладіть безпосередньо на фундамент, закріпіть після вирівнювання

Регулювальний болт у верхній частині, працює, стоячи на землі

Немає необхідності демонтувати трубопроводи для технічного обслуговування та заміни, безпосередньо витягніть пружинний вузол

Сильна здатність до переміщення

Особливо підходить для умов роботи з висхідним тепловим переміщенням трубопроводів

Також можна адаптувати до зміщення вниз, просто встановіть навпаки

Бічне зміщення не впливає на ефективність постійної сили

Аналіз типового сценарію застосування

Сценарій застосування	Характеристика умов праці	Чому варто вибрати стоячий тип
Трубопроводи нижнього шару в трубних галереях	Трубопроводи нижнього шару, без сталевих балок вище	Може підтримуватися лише вгору від підлоги трубної галереї
Впускний і вихідний трубопроводи насосів	Сильна вібрація, чутлива до тяги	Стійка нижня опора, зменшує передачу вібрації
Трубопроводи поверх теплообмінників	Розташований над корпусом обладнання	Немає точок підйому на верхній частині обладнання, пряма опора
Трубопроводи в трубних траншеях	Бетонні траншеї для труб, вузький простір	Недостатньо верхнього простору, підвіска неможлива
Паропроводи великого діаметра	Вище DN800, велика вага	Надмірно довга тяга підвіски, схильна до нестабільності
Модернізація трубопроводів проекту	Існуючі сталеві конструкції не можна свердлити	Використовуйте наявний бетонний фундамент для підтримки
Компресорні трубопроводи	Вібрація, викликана пульсуючим потоком	Жорстка опора + постійна компенсація сили, хороший ефект гасіння вібрації

Посібник із встановлення та введення в експлуатацію на місці (на основі 14-річного досвіду проектування)

Огляд перед встановленням

1. Перевірте, чи модель продукту відповідає кресленням

2. Перевірте, чи не пошкоджений запірний пристрій і чи не ослаблено під час транспортування

3. Перевірте площинність основи, необхідна корекція, якщо деформація перевищує 2 мм

Етапи встановлення

1. Вирівнювання основи: похибка рівності поверхні опорної основи ≤2 мм/м

2. Позиціонування та фіксація: розташуйте опору постійної пружини, зваріть або закріпіть болтами основу до основи

3. З'єднання трубопроводу: підключіть опору труби трубопроводу до верхньої пластини кронштейна, зарезервуйте зсув холодного стану

4. Налаштування навантаження: відрегулюйте верхній болт відповідно до вимог конструкції, вирівняйте індикаторну пластину з положенням холодного стану

5. Розблокування: видаліть транспортувальні фіксуючі болти після встановлення

6. Перевірка та підтвердження: підтвердьте, що індикатор може вільно рухатися без застрявання

Поширене вирішення проблем

Проблема на місці	Аналіз причин	Рішення
Індикатор не рухається	Стопорні болти не зняті	Зніміть усі стопорні болти
Велике відхилення навантаження	Фактична вага трубопроводу не відповідає проекту	Відрегулюйте верхній регулювальний болт
Струшування основи	Нерівна основа	Додайте прокладки внизу для вирівнювання
Нахил верхньої пластини	Ексцентриситет трубопроводу	Відрегулюйте опору труби для центрування

Контроль і перевірка якості

Кожний продукт перед відправленням проходить комплексне власне тестування

Перед відправкою кожен продукт проходить повний процес внутрішнього тестування. Цей процес включає перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-зміщення та вимірювання товщини покриття. Протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR) постачаються.

Роз’яснення щодо акредитації третіх сторін

Внутрішнє тестування – це не те саме, що стороннє тестування, акредитоване ILAC. Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна надати як окрему додаткову послугу.

Додаткові сторонні послуги перевірки (котирується окремо)

1. Тестування матеріалу

Ця послуга охоплює аналіз хімічного складу, випробування на розтяг, випробування на низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Доступні методи включають тестування магнітними порошками (MT), тестування проникаючими рідинами (PT), ультразвукове тестування (UT) і радіографічне тестування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування під наглядом, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші відмінні переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Більше ніж стандартний вітчизняний постачальник

На відміну від стандартних вітчизняних виробників, які надають тільки сам продукт, ми поставляємо криву навантаження-переміщення з кожним пружинним блоком. Ми також допомагаємо організувати стороннє тестування SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Сервіс і підтримка

▶  Підтримка вибору: надайте перевірку місця установки, щоб підтвердити можливість використання рішення стоячого типу

▶  Індивідуальне обслуговування: спеціальна висота та спеціальний розмір основи відповідно до місця на місці

▶  Інструкції зі встановлення: надайте детальний посібник із встановлення, інструкції на місці для великих проектів

▶  Цикл доставки: 7-10 днів для звичайних моделей, 15-20 днів для індивідуальних продуктів

▶  Гарантія якості: 2 роки гарантії на продукт, довічна технічна підтримка

▶  Постачання запасних частин: типові пружинні вузли на складі, доставка протягом 48 годин

Standing Constant Spring Support — це надійне рішення для опори трубопроводу постійної сили в умовах обмеженого простору. За останні 14 років ми вирішили проблему, пов’язану з неможливістю впровадження рішень для підвіски для сотень проектів по всьому світу, і наші продукти працювали стабільно та були одностайно визнані клієнтами.
