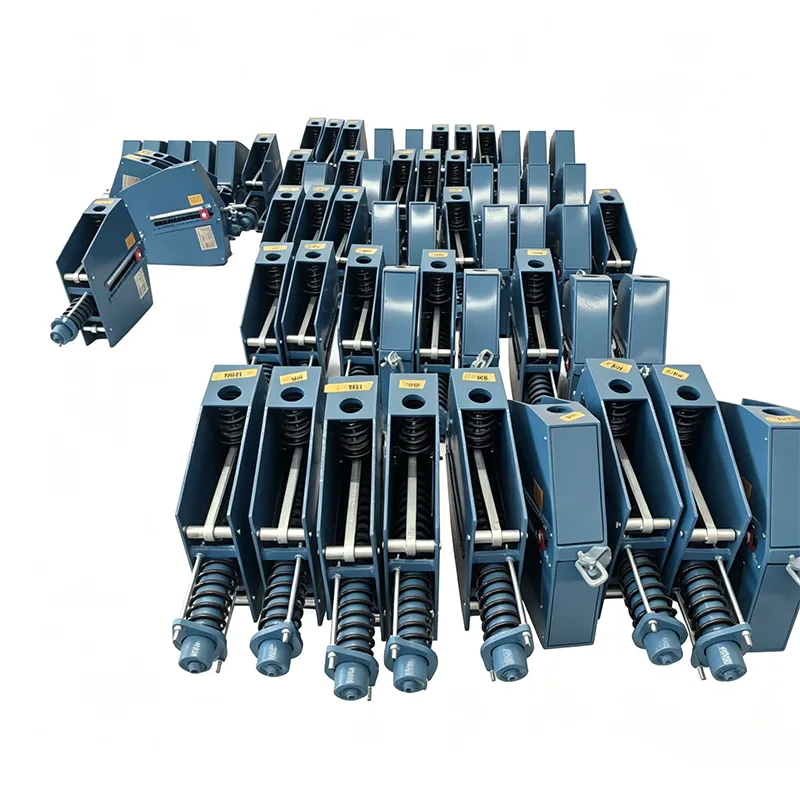

Висяча постійна пружинна опора

На багатьох промислових об’єктах обладнання, проходи, групи клапанів або інші перешкоди існують під трубопроводами, що робить неможливим встановлення опор, встановлених на підлозі. Тим часом, деякі трубопроводи великого діаметру відчувають теплові зміщення, що перевищують 100 мм, і коливання навантаження звичайних змінних пружинних опор призведе до того, що напруга в трубопроводі перевищить допустимі межі.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відвантаженням, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Висяча постійна пружинна опора ідеально вирішує цю проблему галузі. Його встановлюють за допомогою підвіски на верхніх сталевих конструкціях, не займаючи місця під трубопроводами, забезпечуючи постійну опорну силу зі швидкістю коливань ≤5% по всьому ходу.

Технічні характеристики продукту

Порівняння між підвісним і підлоговим методами встановлення

Два способи встановлення мають свої відповідні застосовні сценарії для різних умов на майданчику, а підвісні опори Constant Spring пропонують незамінні переваги в умовах обмеженого простору:

Конструкція конструкції оптимізована виключно для умов підвіски

Базуючись на загальній конструкції постійної пружинної опори, висячі опори постійної пружини піддалися цілеспрямованій оптимізації характеристик напруги під час встановлення підвіски:

▶  Ковані інтегральні підйомні проушини: верхні підйомні проушини застосовують монолітну технологію кування без дефектів зварювання, що забезпечує коефіцієнт міцності в 2,5 рази.

▶  Пристрій для запобігання коливанню: оснащений поперечними обмежувальними структурами для запобігання надмірному коливанню трубопроводу під час роботи.

▶  Регульована підвісна штанга: стандартні 1–3 м регульовані підвісні штанги для адаптації до різної висоти встановлення.

▶ Конструкція захисту від падіння: у всіх точках з’єднання встановлено подвійні механізми безпеки для запобігання падінню з великої висоти.

▶  Візуальний індикатор переміщення: великі пластини зі шкалою встановлені збоку, щоб наземний персонал міг легко спостерігати за робочим станом.

Повна таблиця стандартних характеристик серії

Доступні п’ять стандартних серій висячих постійних пружинних опор для задоволення більшості промислових вимог:

Усі продукти відповідають стандартам GB/T 17116.2, ANSI/ASME B31.1 та API RP 551.

Виміряна продуктивність порівняно з галузевими стандартами

Усі ключові показники ефективності висячих пружинних опор перевищують вимоги національного стандарту. Усі дані отримані зі 100% повних записів перевірок нашої лабораторії, акредитованої CNAS:

Система контролю якості з можливістю відстеження повного життєвого циклу

Щоб забезпечити абсолютну безпеку продуктів, встановлених на великій висоті, ми присвоюємо унікальний ідентифікаційний код продукту кожній підвісній пружинній опорі, що забезпечує повне відстеження життєвого циклу:

▶  Відстеження сировини: кожна партія сталі супроводжується оригінальним сертифікатом прокатного випробування (MTC), а результати спектрального аналізу прив’язані до ідентифікаційного коду.

▶  Записи виробничих процесів: оператори та позначки часу для всіх критичних процесів (зварювання, термообробка, складання) повністю задокументовані.

▶  Архівація звітів про перевірки: усі звіти про перевірки перетворюються в електронні файли, і їх можна запитувати онлайн за допомогою ідентифікаційного коду.

▶  Заводське маркування: унікальний ідентифікаційний код, дата виробництва та номер інспектора вигравірувані на табличці продукту.

▶  Відстеження післяпродажного обслуговування: інформація про встановлення та роботу продукту синхронно вводиться в систему, забезпечуючи довічну технічну підтримку.

Типові сценарії застосування та послужний список

Висячі постійні пружинні опори успішно застосовані в більш ніж 320 промислових проектах по всьому світу, а сукупні поставки перевищили 180 000 одиниць. Типові сценарії включають:

▶  Висотні ділянки магістральних паропроводів і паропроводів повторного підігріву на електростанціях

▶ Підняті технологічні трубопроводи на території нафтопереробного заводу

▶  Напірні трубопроводи в приймальних терміналах СПГ

▶  Підвісні секції трубопроводів гарячого повітря доменних печей металургійних заводів

▶  Перехресні та міждорожні надземні паропроводи в містах

▶ Трубопроводи великого діаметру в звичайних острівцях АЕС

Ми можемо надати копії попередніх проектних контрактів, звіти про прийняття власником і фотографії роботи на місці як доказ наших можливостей.

Ексклюзивне встановлення та технічні послуги

У відповідь на особливі вимоги висотного монтажу підвісних опор ми надаємо ексклюзивні послуги:

▶  Безкоштовне проектування вузла встановлення та розрахунок навантаження

▶  Відправлення сертифікованих інженерів з експлуатації на великій висоті для керівництва встановленням на місці

▶  Надання спеціальних інструментів для встановлення та захисного обладнання

▶  18-місячний гарантійний термін, що на 6 місяців довше галузевого стандарту

▶  Регулярні перевірки для забезпечення довгострокової безпечної експлуатації продуктів

Часті запитання (FAQ)

З: Що робити, якщо висота установки недостатня?

A: Ми можемо налаштувати короткі версії підвісних стрижнів відповідно до фактичної висоти місця або надати найкращі вбудовані рішення для встановлення, щоб максимально заощадити простір для встановлення.

Q: Як відрегулювати опорне навантаження від землі?

В: Усі моделі оснащені пристроями, що регулюються по землі. Точне налаштування навантаження можна виконати з землі за допомогою спеціального подовженого ключа, що усуває потребу в роботі на великій висоті.

З: Як захищаються продукти під час транспортування?

A: Ми використовуємо нестандартні дерев'яні ящики з внутрішніми амортизаційними матеріалами та фіксуючими пристроями, щоб запобігти деформації шатунного механізму під час транспортування. Транспортний блокувальний пристрій також включено, щоб забезпечити надходження продуктів на місце в ідеальному стані.
