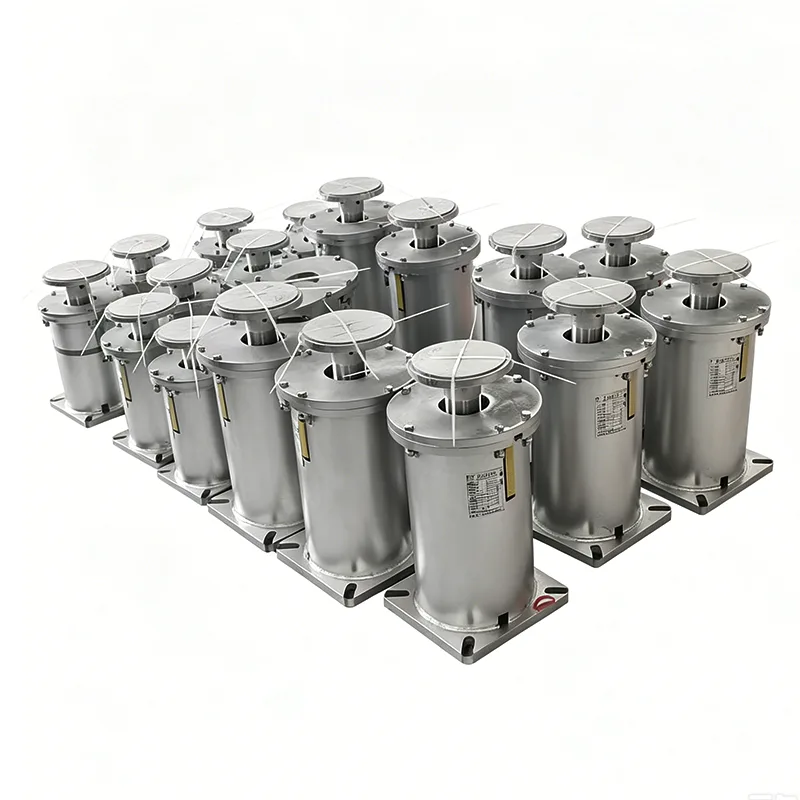

Опора зі змінною пружиною типу F

Yangzhou Tianshun Pipeline Technology Co., Ltd., заснована в 2012 році, виробляє повний асортимент продукції в суворій відповідності до стандарту HG/T 20644 зі змінними пружинними опорами та підвісами. Тип F Variable Spring Support — опорний виріб базового типу в стандартній серії, спеціально розроблений для нижньої опори трубопроводів. Він широко використовується в системах трубопроводів малого та середнього об’єму в енергетичній, нафтохімічній, металургійній та інших галузях промисловості, і є однією з найбільш широко використовуваних моделей зі змінною пружиною в машинобудуванні.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Технічні характеристики продукту

Таблиця характеристик змінної пружинної вішалки	приклад
Тип / конфігурація вішалки	Тип A, B, C, D, E, F, G
Розмір пружини / №	№ 0 - № 22
Діапазон подорожей	30 мм, 60 мм, 90 мм, 120 мм 180 мм
Операційне навантаження	0,2 кН ​​- 400 кН
Встановлене навантаження (холодне навантаження)	кН / кгс
Робоче навантаження (гаряче навантаження)	кН / кгс
Напрямок руху	Вгору/Вниз
Мінливість (%)	≤ 25% (стандарт)
Обробка поверхні	Гаряче цинкування/пофарбоване
Матеріал корпусу	Вуглецева сталь (Q235/Q355)

Структура та особливості продукту типу F

Опора змінної пружини типу F має вертикальну структуру коробки, що складається з таких частин:

▶  Опорна плита: широка опорна опорна плита, з’єднана з фундаментом

▶  Пружинний циліндр: вбудована циліндрична спіральна пружина стиснення

▶  Верхня пластина: пластина навантаження, підключена до опори труби

▶  Індикаторна пластина переміщення: позначено положеннями холодного та гарячого стану

▶ Стопорний болт: заблоковано під час транспортування та встановлення

▶  Гвинт регулювання висоти: точне регулювання навантаження на місці

Основні особливості дизайну

Стандартна модульна конструкція

Повністю відповідає стандарту HG/T 20644, взаємозамінний продуктами інших виробників

Стандартизовані ряди навантажень і переміщень, зручні для вибору проектного інституту

Уніфіковані монтажні розміри, зручні для інженерної заготівлі

Попереднє заводське налаштування

Пружина попередньо стиснута відповідно до розрахункового навантаження, заблокована в холодному стані

Після встановлення на місці потрібно лише зняти фіксуючі болти, щоб почати використання

Немає необхідності регулювати стиснення пружини на місці

Компактна структура

Вертикальна конструкція, невелика площа підлоги

Загальна висота 200-400 мм, підходить для випадків обмеженого простору

Низький центр ваги, хороша стійкість

Зручне обслуговування

Пружинний блок можна витягнути та замінити окремо

Чітка індикація переміщення під час перевірки

Без деталей, що зношуються, конструкція не потребує технічного обслуговування

Коротка довідкова таблиця технічних параметрів типу F

Серія переміщення	Діапазон навантаження	Весняний номер	Діапазон жорсткості	Висота тіла	Розмір базової плити
30мм переміщення	0,2 кН ​​~ 22 кН	00 ~ 22	0,07 ~ 7,3 кН/мм	215 мм	170×120 мм
60 мм переміщення	0,2 кН ​​~ 42 кН	00 ~ 42	0,03 ~ 7,0 кН/мм	265 мм	170×120 мм
Переміщення 90 мм	0,5 кН ~ 65 кН	01 ~ 65	0,06 ~ 7,2 кН/мм	315 мм	215×160 мм
120 мм переміщення	0,5 кН ~ 90 кН	01 ~ 90	0,04 ~ 7,5 кН/мм	365 мм	215×160 мм

Стандарт виконання: HG/T 20644-2024 Швидкість зміни навантаження: ≤25% (стандартна вимога) Матеріал пружини: пружинна сталь 50CrVA Матеріал корпусу: Q235BАнтикорозійна обробка: піскоструминне видалення іржі + епоксидний цинковий грунт + верхнє покриття

Детальне пояснення правил кодування моделі

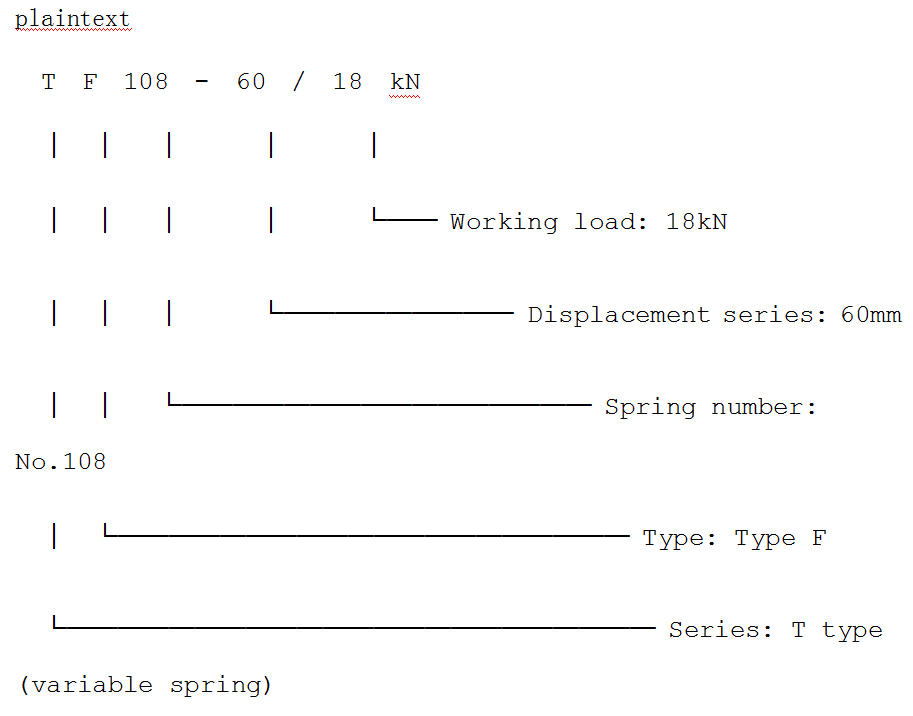

Приклад кодування стандартної моделі опори змінної пружини типу F:

Необхідні параметри для вибору:

▶ Робоче навантаження на трубопровід (кН)

▶  Вертикальне теплове переміщення трубопроводу (мм)

▶  Напрямок переміщення (вгору / вниз)

▶ Ступінь екологічної корозії

Наша професійна команда може безпосередньо надати точні моделі продукції типу F на основі наданих вами параметрів трубопроводу.

Приклад вибору (покрокова інструкція)

Приклади умов праці:

▶ Робоче навантаження на трубопровід: 15 кН

▶  Теплове переміщення трубопроводу вгору: 40 мм

Етапи вибору:

1. Визначте серію переміщення: переміщення 40 мм, виберіть серію 60 мм (резервний запас)

2. Розрахувати навантаження в гарячому стані: переміщення вгору, відпускання пружини, зменшення навантаження

3. Перевірте таблицю жорсткості пружини: виберіть пружину № 106, жорсткість 0,25 кН/мм

4. Розрахувати зміну навантаження: 40 мм × 0,25 кН/мм = зміна на 10 кН

5. Перевірте швидкість зміни: 10 кН / 15 кН = 6,7% ≤ 25%, відповідність вимогам

Остаточна модель: TF106-60/15kN

Вибір опори змінної пружини типу F здається складним, але насправді відповідає стандартам. Ми надаємо безкоштовну послугу підбору: потрібно лише вказати параметри трубопроводу, а ми надамо точні моделі.

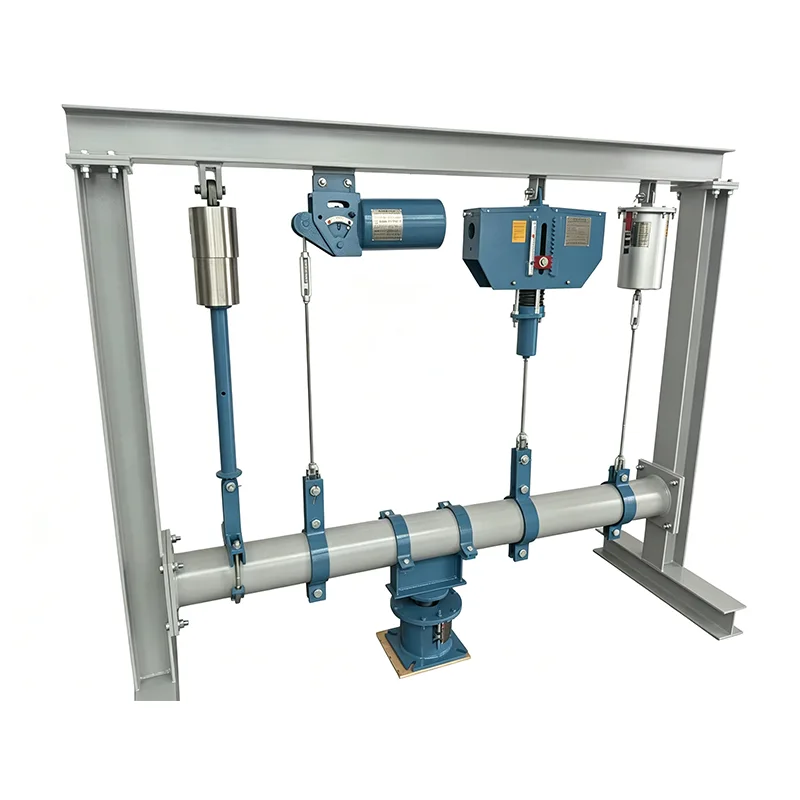

Типові сценарії застосування типу F

Сценарій застосування	Характеристика умов праці	Чому варто вибрати тип F
Трубопроводи нижнього шару в трубних галереях	Трубопроводи найнижчого шару, без точок підйому вище	Опора вгору від підлоги трубопровіду
Трубопроводи на майданчиках обладнання	Розташовані на платформах із сталевих конструкцій	Безпосередньо спираються на сталеві балки платформи
Впускний і вихідний трубопроводи насосів	Переміщення ≤50 мм, стабільне навантаження	Стандартна модель, низька вартість
Циркуляційні водопроводи	Нормальна температура, малий водотоннаж	Перемінна пружина повністю відповідає вимогам
Трубопроводи стисненого повітря	Стабільний тиск, невелика зміна температури	Тип F має найвищу економічну ефективність
Допоміжні паропроводи	Середня температура, зсув ≤50 мм	Змінна пружина відповідає вимогам
Трубопроводи хімічних розчинників	Нормальна температура, без великих коливань температури	Стандарт Тип F універсальний

Контроль якості та доставка

Контроль якості виробництва

Перед відправкою кожен продукт проходить комплексне тестування на підприємстві

Обкладинки для внутрішнього тестування

Розмірна та візуальна перевірка, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівне випробування MT/PT (де застосовно), випробування пружинного навантаження з кривими навантаження-переміщення та вимірювання товщини покриття. Надаються протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR).

Примітка. Внутрішнє тестування не є тестуванням третьої сторони, акредитованим ILAC

Тестування під наглядом третьої сторони або лабораторне тестування доступне як додаткова послуга, яка оплачується окремо.

Додаткові сторонні послуги інспекції (цитується окремо)

1. Тестування матеріалу

Аналіз хімічного складу, випробування на розтяг, випробування на удар при низькій температурі за Шарпі та випробування на твердість.

2. Зварювання НК

Магнітопорошкове випробування (MT), рідке проникнення (PT), ультразвукове випробування (UT) і радіографічне випробування (RT).

3. Випробування пружинного навантаження

Включаючи криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Що нас відрізняє

На відміну від стандартних вітчизняних виробників, які постачають тільки сам продукт, ми надаємо криву навантаження-переміщення з кожним пружинним блоком. Ми також сприяємо стороннім тестуванням SGS і перевіркам під наглядом, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

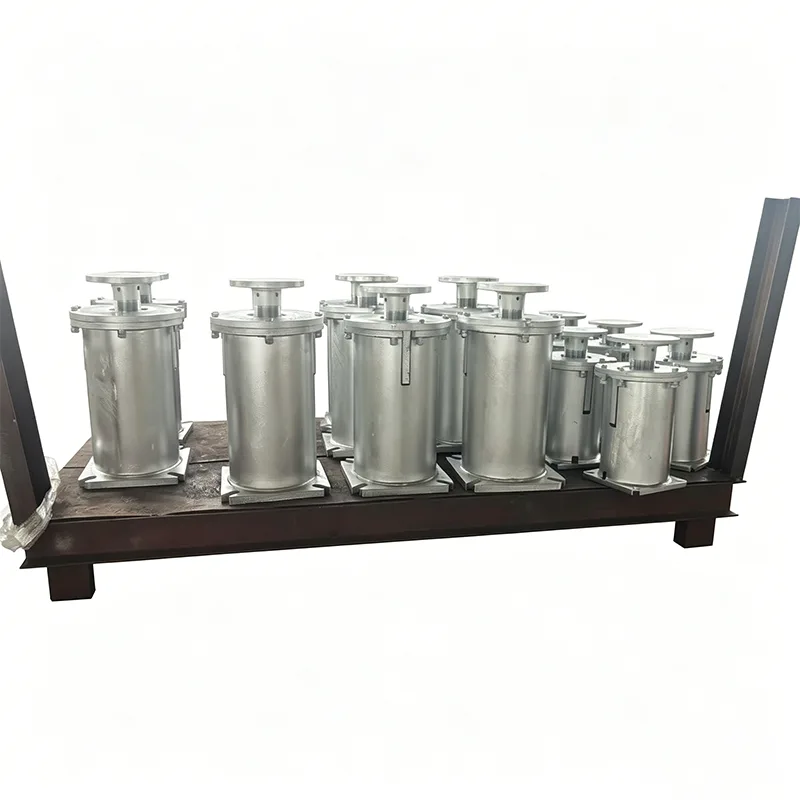

Переваги доставки

В наявності: звичайні моделі (TF030-TF120, робочий об’єм 30/60/90) в наявності

Швидка доставка: товарні замовлення відправляються протягом 3 днів, індивідуальні замовлення 7-10 днів

Оптова ціна: багаторівнева ціна для масових закупівель інженерних робіт

Повна документація: на кожну партію продукції додається кваліфікаційний сертифікат, протокол весняних випробувань, інструкція з монтажу

Сервіс і підтримка

Безкоштовний вибір: професійні інженери забезпечують розрахунок вибору для забезпечення точної моделі

Положення про креслення: надайте креслення стандартних монтажних розмірів для співпраці з проектом

Технічна підтримка: відповіді на різні питання щодо встановлення, введення в експлуатацію та використання

Гарантія якості: 2 роки гарантії на товар, безкоштовна заміна в разі пошкодження, не викликаного людиною

Екстрене реагування: надайте рішення для проблем на місці протягом 24 годин

Запасні частини: штатні пружинні вузли, болти та інші швидкозношувані деталі

Опора змінної пружини типу F є стандартним загальним продуктом у хімічній промисловості, а також найбільш широко використовуваною моделлю змінної пружини в машинобудуванні. Ми зосереджені на стандартному серійному виробництві протягом 14 років, зі стабільною якістю продукції та своєчасною доставкою, і обслуговували інженерні проекти в більш ніж 40 країнах світу. Вибирайте стандартний Type F, вибирайте надійність і зручність.
