Підтримка змінної пружини енергетичної промисловості

Трубопровідні системи в енергетичній промисловості працюють у складних робочих умовах, які зазвичай характеризуються високою температурою та високим тиском, легкозаймистими та вибухонебезпечними середовищами та тривалими періодами безперервної роботи. Відмова опор трубопроводу може призвести до розриву трубопроводу, витоку середовища та навіть серйозних аварій.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

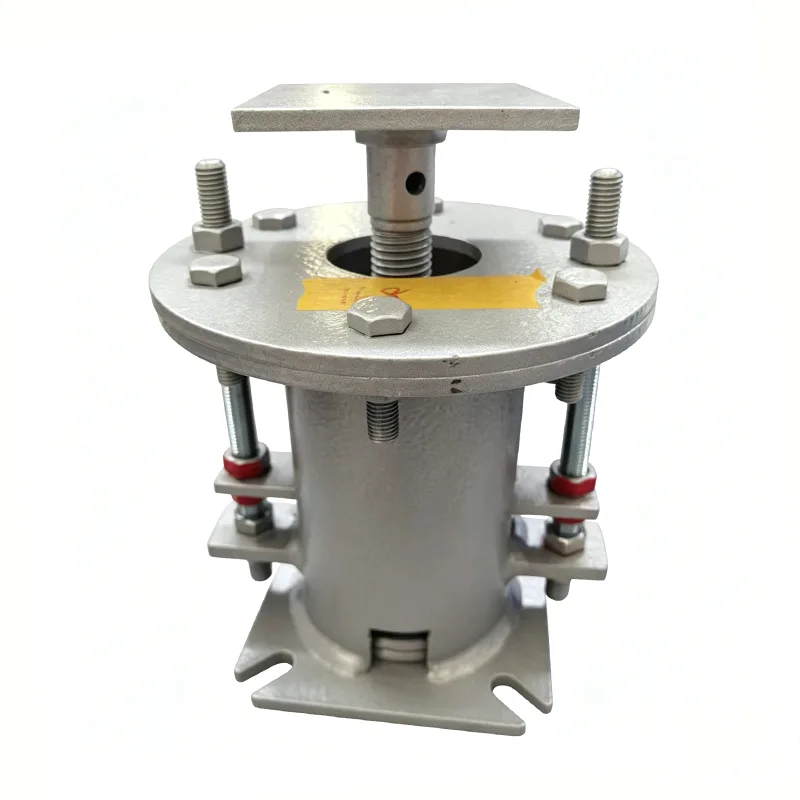

Змінна пружинна опора Energy Industry — це спеціальний еластичний опорний пристрій для трубопроводів, розроблений спеціально для енергетичної промисловості. Зберігає стабільну роботу в екстремальних умовах роботи та забезпечує безпечну та надійну роботу енергетичних об’єктів.

Змінна пружинна опора Energy Industry поглинає теплове зміщення трубопроводів, викликане змінами температури, через пружну деформацію пружин, одночасно витримуючи власну вагу трубопроводу та додаткові навантаження.

Завдяки 14-річному досвіду обслуговування систем підтримки трубопроводів в енергетичній промисловості Yangzhou Tianshun Pipeline успішно застосувала свою продукцію в більш ніж 300 енергетичних проектах по всьому світу, включаючи критичну інфраструктуру, таку як теплоелектростанції, атомні електростанції, LNG-термінали та магістральні газопроводи.

Технічні характеристики продукту

Основні конструктивні особливості для енергетичної промисловості

▶  Високонадійна конструкція: усі важливі компоненти мають резервну конструкцію з коефіцієнтом безпеки не менше ніж у 1,6 рази.

▶  Широка температурна адаптація: нормально працює в екстремальних температурах у діапазоні від -196 ℃ до +600 ℃.

▶  Чудова стійкість до втоми: пружини пройшли 150 000 циклів втоми, щоб відповідати вимогам довгострокової безперервної експлуатації енергетичних установок.

▶  Висока точність навантаження: піддається триразовому калібруванню навантаження перед відправленням, з похибкою, що контролюється в межах ±5%.

▶  Анти-розхитування та антисейсмічна структура: має подвійну конструкцію проти розхитування, здатну витримувати землетруси магнітудою 8 і вібрацію обладнання.

▶  Регулювання в режимі онлайн: оснащено спеціальним механізмом регулювання для точного налаштування навантаження без відключення.

Порівняння продуктивності зі змінними пружинними опорами загального призначення
