Опора змінної пружини для трубопроводу

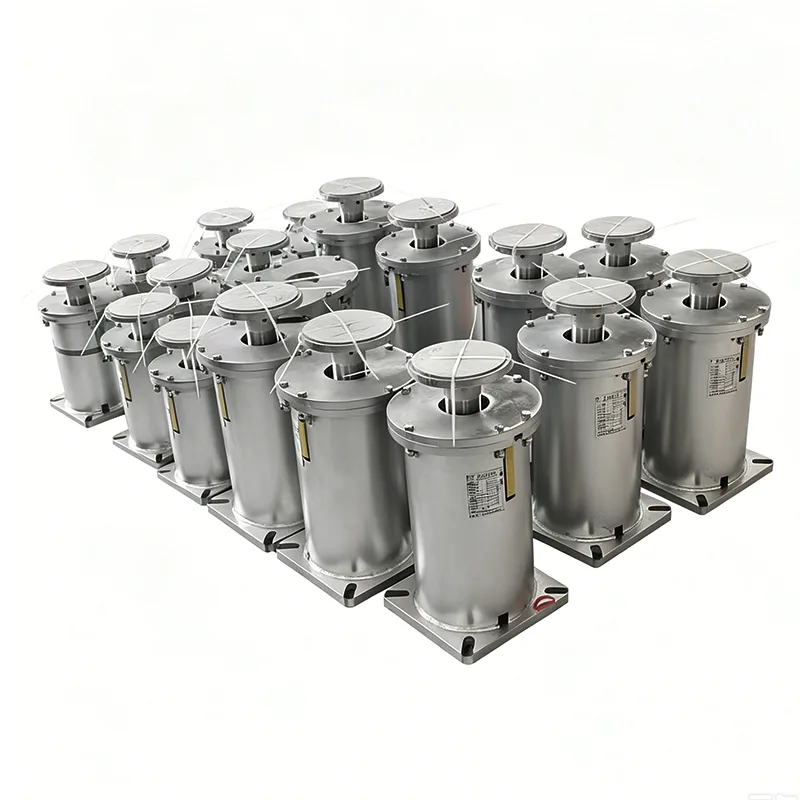

Змінна пружинна опора для трубопроводу — це спеціальний пружний опорний пристрій, розроблений таким чином, щоб витримувати вертикальне зміщення трубопроводів. Він забезпечує регульовану опорну силу в межах допустимого діапазону зсуву, використовуючи притаманну жорсткість пружин. Коли трубопроводи рухаються вгору та вниз через коливання температури, потік середовища або вібрацію обладнання, опора автоматично регулює опорну силу, ефективно запобігаючи концентрації напруги в трубі та пошкодженню з’єднань обладнання.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Компанія Yangzhou Tianshun Piping бере участь у виробництві цього продукту з 2012 року. До цього часу ми поставили понад 800 000 комплектів для більш ніж 300 промислових проектів по всьому світу, і продуктивність продукту була повністю підтверджена довгостроковою роботою на місці.

Технічні характеристики продукту

Принцип конструкції та структурна композиція

Розроблена відповідно до закону Гука, прогин пружини прямо пропорційний прикладеному навантаженню. Коли трубопровід рухається вгору, стиснення пружини зменшується і відповідно зменшується опорна сила. Коли трубопровід рухається вниз, стиснення пружини збільшується, що призводить до більшої опорної сили. Ця функція дозволяє опорі адаптуватися до динамічних змін робочих трубопроводів і підтримувати баланс напруг у всій системі трубопроводів.

Стандартні продукти складаються з наступних основних компонентів:

▶  Циліндрична гвинтова пружина: виготовлена ​​з легованої пружинної сталі та піддається суворій термообробці та стабілізаційній обробці.

▶  Верхні та нижні з’єднувальні пластини: використовуються для з’єднання трубопроводів і будівельних конструкцій із гнучкими режимами встановлення, адаптованими до умов місця.

▶  Пластик індикатора навантаження: відображає навантаження пружини та переміщення трубопроводу в реальному часі.

▶  Замковий пристрій: забезпечує положення пружини після встановлення та введення в експлуатацію, щоб уникнути деформації під час транспортування та монтажу на місці.

▶  Захисний корпус: блокує проникнення пилу, дощової води та корозійних середовищ, щоб подовжити термін служби пружини.

Основні технічні характеристики

▶ Контрольована швидкість зміни навантаження: розрахункова швидкість зміни навантаження підтримується в межах 25%, забезпечуючи рівномірний розподіл сили в системі трубопроводів.

▶  Широкий вибір специфікацій: оснащено 12 класами навантаження та 5 розмірами об’єму, що відповідає вимогам більшості промислових трубопроводів.

▶  Калібрування попереднього навантаження: попередньо відрегульоване на вказане навантаження відповідно до вимог замовника перед доставкою, готове до безпосереднього використання після встановлення на місці.

▶  Конструкція, що запобігає ослабленню: усі з’єднувальні частини оснащені контргайками та стопорними шайбами ​​для запобігання ослабленню під час роботи.

▶  Модульна конструкція: основні компоненти взаємозамінні для зручного обслуговування та заміни на місці.

▶  Висока адаптивність до навколишнього середовища: відповідні матеріали та обробку поверхні можна вибрати відповідно до різноманітних робочих умов.

Порівняння продуктивності з іншими опорами трубопроводів

Типові сценарії застосування

Змінна пружинна опора для трубопроводу широко використовується в різних промислових системах трубопроводів, схильних до температурних змін, особливо ідеально підходить для таких застосувань:

▶  Паропроводи, трубопроводи живильної води та конденсатопроводи на ТЕС

▶  Технологічні трубопроводи та сполучні трубопроводи теплообмінного обладнання на нафтохімічних підприємствах

▶  Компресорні станції та запірні камери магістральних газопроводів

▶  Магістральні та відгалужувальні трубопроводи міських мереж ЦО

▶ Трубопроводи транспортування мулу на очисних спорудах

▶  Системи трубопроводів на кораблях і морських платформах

Виробництво та повний контроль якості

Ми володіємо сучасними виробничими лініями для змінних пружинних опор, оснащеними професійним обладнанням, включаючи верстати для намотування пружин з ЧПК, машини для випробування пружин, спектрометри та прилади для неруйнівного контролю. Вся продукція виробляється відповідно до процедур суворого контролю якості:

1. Вхідна перевірка сировини: аналіз хімічного складу та випробування механічних властивостей проводяться для кожної партії сталі; некваліфіковані матеріали категорично відхиляються.

2. Контроль виробництва пружин: Пружини намотуються за допомогою обладнання з ЧПК, щоб гарантувати точні розміри та точність.

3. Перевірка продуктивності пружини: кожна пружина проходить 3 випробування на повне стиснення та випробування на навантаження, щоб забезпечити стабільну роботу.

4. Перевірка завершеного складання: для зібраних виробів виконується перевірка розмірів, калібрування навантаження та візуальний огляд.

5. Остаточна інспекція перед поставкою: перевірка зразків здійснюється відповідно до національних стандартів, і до доставки допускається лише кваліфікована продукція.

Наша система управління якістю отримала сертифікат ISO 9001:2015, і вся продукція відповідає міжнародним стандартам, таким як CE та API.

Керівництво з вибору та допоміжні послуги

Ми надаємо професійні рекомендації щодо вибору, щоб допомогти клієнтам вибрати найбільш підходящий продукт. Просто надайте нам параметри трубопроводу, робочу температуру, робочий об’єм, простір для встановлення та іншу відповідну інформацію, і наші інженери розрахують і порекомендують оптимальну модель і специфікацію опори змінної пружини для трубопроводу.

Ми також пропонуємо повний спектр допоміжних послуг, а саме:

▶  Нестандартне налаштування: спеціально розроблені та виготовлені продукти для спеціальних вимог щодо навантаження, переміщення або обмеженого простору для встановлення.

▶  Технічне обслуговування на місці: можна надіслати професійних інженерів для керівництва встановленням і введенням в експлуатацію на місці.

▶  Гарантійне обслуговування: на всі продукти надається 12-місячна гарантія. Дефектні вироби будуть відремонтовані або замінені безкоштовно протягом гарантійного терміну.

▶  Довгострокове постачання запасних частин: підтримується повний запас запасних частин, щоб забезпечити швидке реагування на вимоги клієнтів щодо запасних частин.

Будь ласка, зв’яжіться з нашою командою продажів для отримання додаткової інформації та пропозицій опори змінної пружини для трубопроводу.
