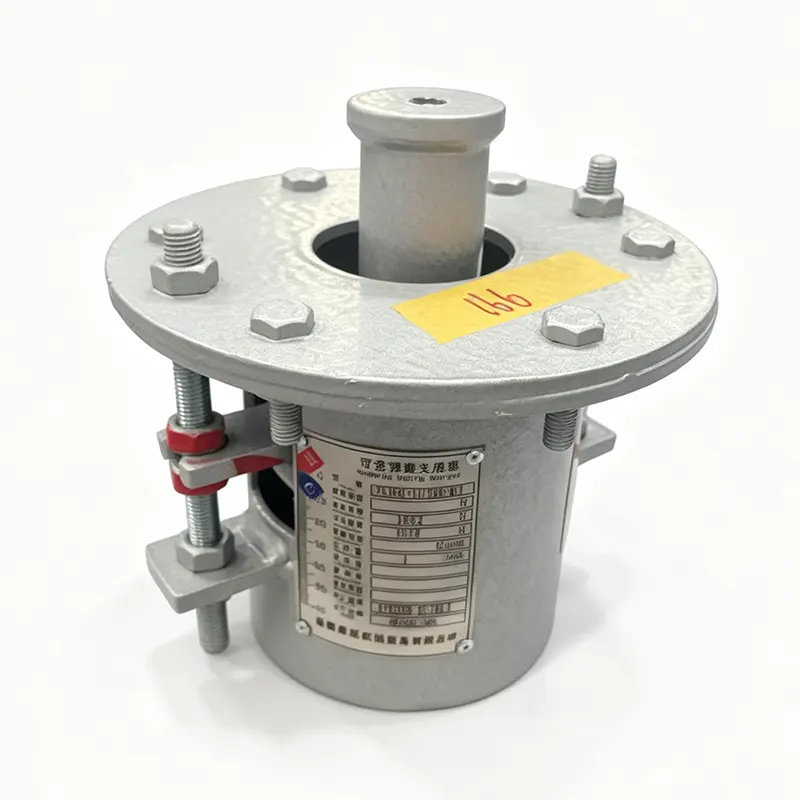

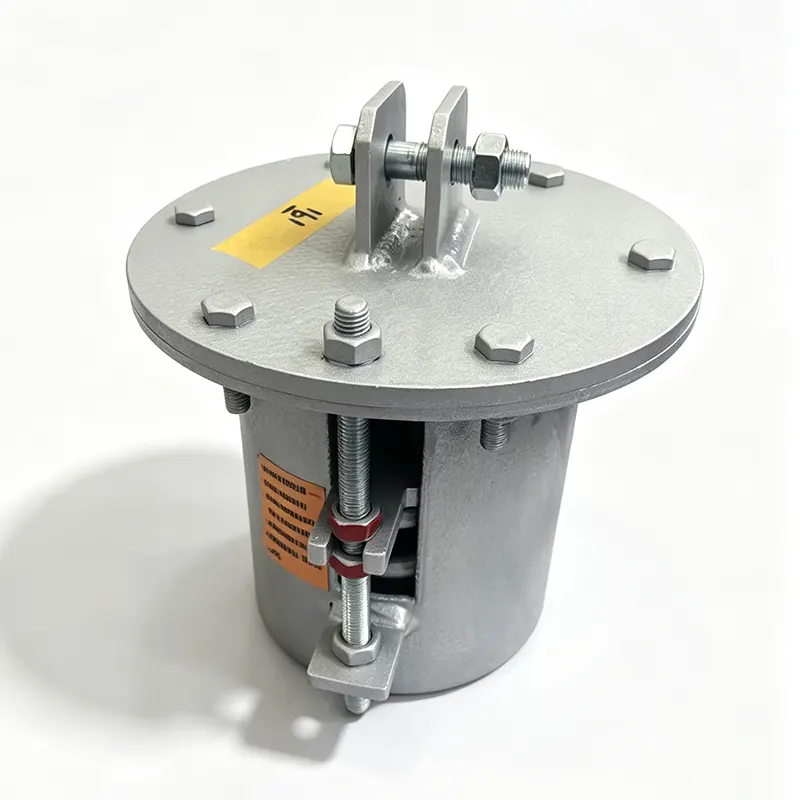

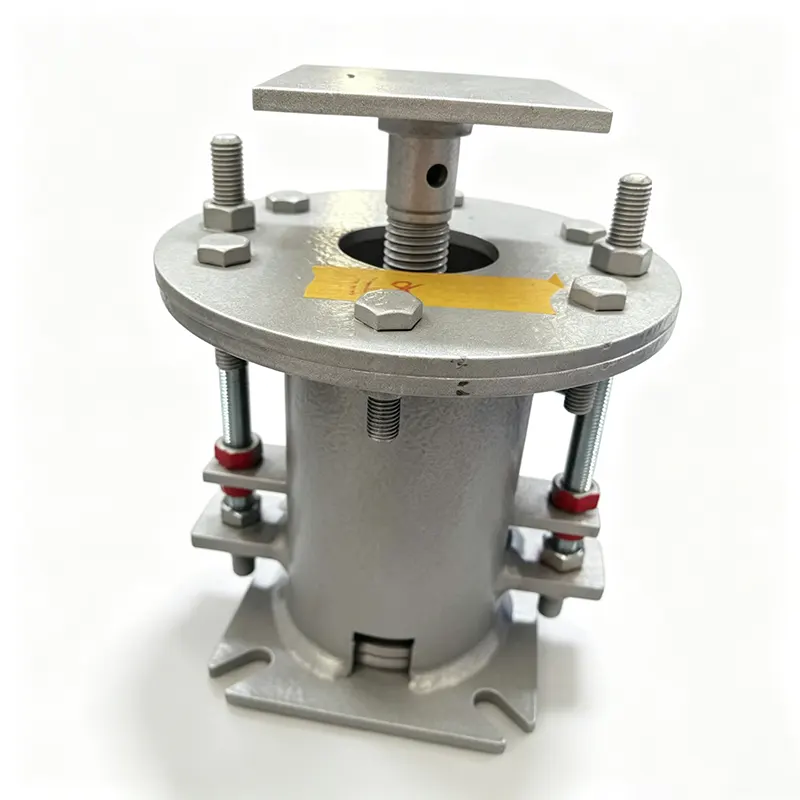

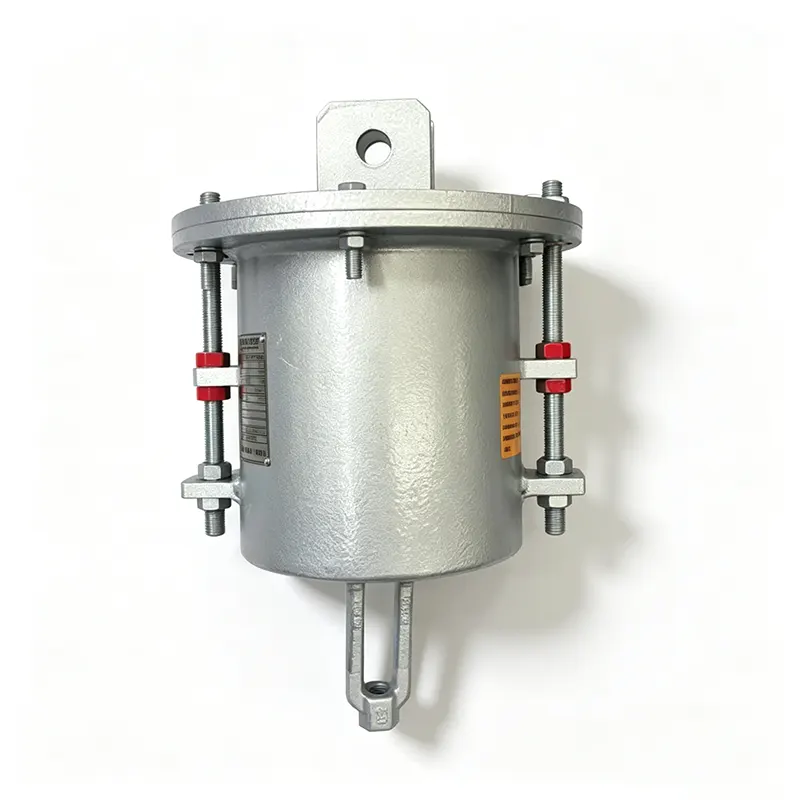

Високотемпературна змінна пружинна вішалка

Yangzhou Tianshun виробляє вішалки зі змінними пружинами для енергетичного, нафтохімічного та промислового секторів на заводі площею 35 000 м² у Цзянсу, Китай. Наші високотемпературні варіанти створені для роботи з температурами поверхні труб, що значно перевищують температуру навколишнього середовища, зберігаючи передбачувані показники навантаження. Чотирнадцять років відданого досвіду підтримки труб і система якості, сертифікована згідно з ISO 9001:2015, підтверджує кожну одиницю, яку ми доставляємо в понад 45 країн.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Куди підходить змінна пружинна вішалка

Не кожен відрізок труб вимагає постійного навантаження. Коли теплове зміщення обмежене, підвіс зі змінною пружиною пропонує надійне та економічне рішення. Коли труба розширюється або звужується вертикально, опорна сила змінюється в межах відомого та контрольованого діапазону. Пружина має такий розмір, щоб ця зміна навантаження залишалася в межах, встановлених аналізом напруги труби, запобігаючи перенапруженню підключеного обладнання, одночасно зберігаючи належну підтримку труби від холодної до гарячої.

Для роботи при високій температурі конструкція виходить за рамки стандартних пружинних котушок. Підвищені температури труби можуть випромінювати або проводити тепло в підвісний вузол, пом’якшуючи звичайну пружинну сталь і зміщуючи каліброване навантаження. Високотемпературні регульовані пружинні підвіски вирішують це за допомогою вибору матеріалу та захисту поверхні, які зберігають задану швидкість пружини та діапазон навантажень у робочому діапазоні.

Що робить високотемпературну конструкцію надійною

Пружинні матеріали, розраховані на підвищені температури

Стандартні пружини втрачають міцність і провисають при підвищенні температури. Ми вибираємо матеріали котушок, які відповідають фактичній експозиції. Для помірно підвищених умов до 150 °C 50CrVA або 60Si2Mn зберігають стабільні механічні властивості. Коли температура досягає 300 °C або вище, рекомендовані сплави на основі нікелю, такі як Inconel X-750. Кожен плавлений матеріал має повні сертифікати стану та записи про відстеження, які підтверджують відповідність складу та термічної обробки необхідному класу.

Зміна навантаження в межах проекту

Змінна пружинна підвіска створює різну силу в холодному положенні, гарячому робочому положенні та в кожній проміжній точці. Наші інженери-конструктори працюють із допустимими варіаціями навантаження зі звіту клієнта про навантаження на трубу та вибирають пружину, яка обмежує відхилення, як правило, до 15% або 25% від робочого навантаження, хоча за потреби можна дотримуватися більш жорстких обмежень. Кожну одиницю встановлюють і перевіряють на каліброваному стенді, щоб переконатися, що навантаження в холодному та гарячому положеннях знаходиться в межах зазначеного діапазону.

Антикорозійний і термозахист фурнітури

Корпус і конструктивні компоненти стандартно покриті гарячим цинкуванням або високотемпературною епоксидною фарбою. Для особливо агресивного або циклічного теплового впливу ми пропонуємо додаткові термозахисні покриття або виготовляємо корпус з нержавіючої сталі. Ці заходи запобігають утворенню накипу, іржі та деградації поверхні, які можуть заважати руху пружини протягом років служби.

Регулювання на місці без зняття вішалки

Гвинт регулювання навантаження та циферблатний індикатор із позначкою з кроком 2% дозволяють команді на місці точно регулювати встановлене навантаження в межах від ±10% до ±20% залежно від моделі. Ця польова можливість регулювання є цінною, коли встановлені умови дещо відрізняються від проектного креслення або коли траса труби змінюється під час будівництва.

Обмежувачі руху та видима шкала

Кожна вішалка має верхній і нижній обмежувач ходу для захисту від надмірного ходу. Чітко видима шкала переміщення дозволяє персоналу з монтажу та обслуговування з першого погляду підтвердити поточне положення. Холодне попередньо встановлене положення фіксується знімними обмежувачами ходу, що дозволяє проводити гідростатичне випробування та хімічне очищення без відхилення пружини.

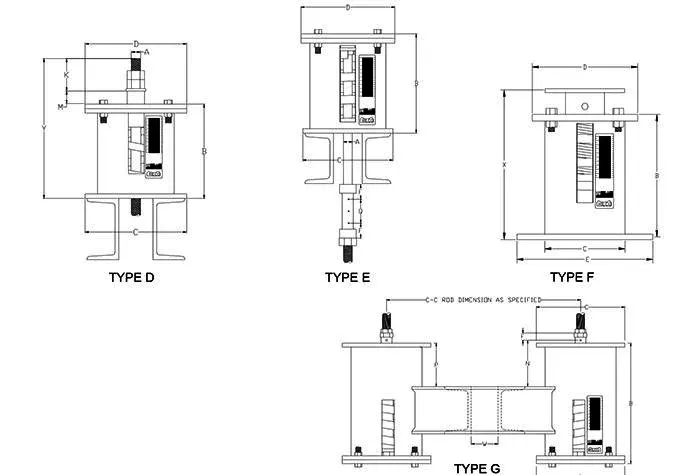

Технічний огляд

Спеціальні переміщення, значення навантаження та високотемпературні матеріали обробляються як частина наших регулярних поставок. За запитом ми виконуємо конвертацію між міжнародними стандартами та підтверджуємо технічну сумісність перед виготовленням.

Контроль якості та документація

Наша сертифікована система якості ISO 9001 керує кожним кроком, від перевірки вхідного пружинного дроту до остаточного випробування навантаженням. На нашому випробувальному стенді кожен високотемпературний регульований пружинний підвіс попередньо налаштований на холодне навантаження та хід, визначений клієнтом. Ми реєструємо навантаження в холодному, проміжному та гарячому положеннях і підтверджуємо, що відхилення в межах допустимого. Ці записи зберігаються для повного пакету відстеження та можуть бути надані разом із відправленням.

Сертифікати матеріалів для пружинних котушок, конструкційної сталі та захисних покриттів простежуються до нагріву або партії. Якщо проекти вимагають відповідності ASME, EN або іншим міжнародним нормам трубопроводів, ми надаємо пакети документів, необхідні для затвердження.

Там, де застосовуються високотемпературні змінні пружинні підвіски

Ці підвіси підтримують системи трубопроводів від середньої до високої температури, де присутні вертикальні зміщення, але не екстремальні. Типові установки включають допоміжні паропроводи, трубопроводи живильної води для котлів, впускні та вихідні лінії економайзерів, контури гарячого масла на нафтопереробних і хімічних заводах, розподіл пари середнього тиску на промислових об’єктах і високотемпературні повітроводи. У кожному разі підвіс забезпечує вертикальне переміщення, зберігаючи напругу в трубі в межах проектних меж, без витрат і охоплення постійної підтримки навантаження.

Часті запитання

Як вибрати між вішалкою зі змінною пружиною та вішалкою з постійною пружиною?

Рішення зводиться до допустимої варіації навантаження. Якщо ваш звіт про напругу в трубі дозволяє змінювати навантаження між холодним і гарячим положеннями, змінний пружинний підвіс забезпечує надійну підтримку за меншу вартість. Там, де труба не може прийняти будь-які значущі зміни, необхідна постійна пружинна підвіска. Наша команда інженерів може переглянути ваші дані про навантаження та подорож і порекомендувати відповідний тип.

Яка максимальна робоча температура високотемпературної вішалки зі змінною пружиною?

Зі стандартними легованими пружинними сталями, як-от 50CrVA, підвіс може надійно працювати в середовищах, де сама пружинна котушка досягає приблизно від 150 °C до 200 °C. Для температур пружини до 350 °C ми переходимо до сплавів на основі нікелю, таких як Inconel X-750. Вам не потрібно самостійно вказувати сплав; повідомте очікувану весняну температуру впливу, і наші інженери виберуть правильний матеріал.

Чи може Tianshun створювати змінні пружинні вішалки для дуже великих або дуже малих навантажень?

Наш стандартний діапазон охоплює від 0,5 кН до 250 кН. Навантаження за межами цього діапазону розглядаються як спеціальна техніка. Невеликі опори ліній інструментів і важкі підвіски стояків для магістральних паропроводів були виготовлені та випробувані на нашому підприємстві.

Які існують варіанти покриття для високотемпературних або корозійних атмосфер?

Окрім гарячого цинкування та високотемпературної епоксидної смоли, ми можемо наносити термічно затверділі покриття на основі силікону, халар або виготовляти корпус із нержавіючої сталі. Якщо ваша ділянка є прибережною, морською або хімічно агресивною, зазначте це під час запиту, і ми порекомендуємо відповідну захисну систему.

Чи постачаються вішалки зі змінними пружинами з інструкціями зі встановлення?

так Кожна вішалка постачається з коротким посібником зі встановлення, який охоплює підйом, видалення попередньо встановленого упору та перевірку навантаження. Ми також надаємо детальні інструкції щодо введення в експлуатацію, щоб команда сайту могла підтвердити правильну роботу перед передачею.

Який типовий час доставки для стандартної високотемпературної змінної пружинної вішалки?

Стандартні моделі зі звичайних пружинних матеріалів можна виготовити, попередньо налаштувати та випробувати протягом чотирьох-шести тижнів. Спеціальні сплави та більша вантажопідйомність можуть збільшити це, і ми підтверджуємо графік під час пропозиції.

Робота з Tianshun

Коли ви зв’яжетеся з нами щодо підвіски з високотемпературною змінною пружиною, ваш запит обробляє спеціальний менеджер із роботи з клієнтами, який володіє інженерними знаннями щодо опор труб. Ми перевіряємо ваші умови експлуатації, включаючи температуру, пересування, навантаження та застосовний код конструкції, і надсилаємо технічну рекомендацію протягом 24 годин. Нестандартні пружинні матеріали, нестандартні переміщення, спеціальні кінцеві фітинги та спеціальна проектна документація вважаються звичайною справою, а не особливими винятками.

Після доставки ми залишаємося доступними для підтримки встановлення та обслуговування. Понад 70% нашого бізнесу припадає на повторні замовлення, що ми вважаємо найсильнішим підтвердженням продуктивності нашої продукції протягом тисяч термічних циклів.
