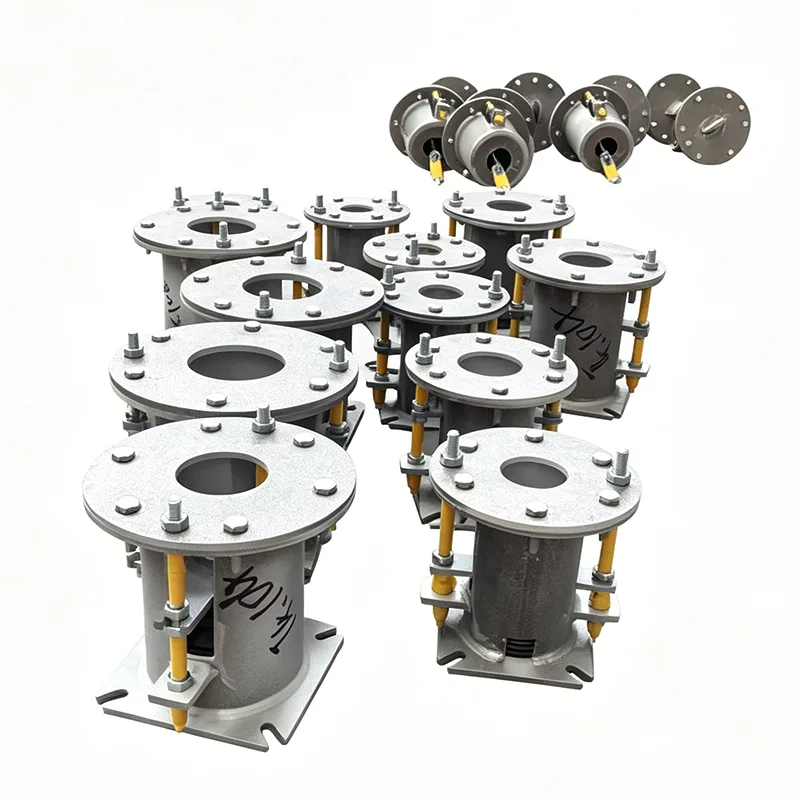

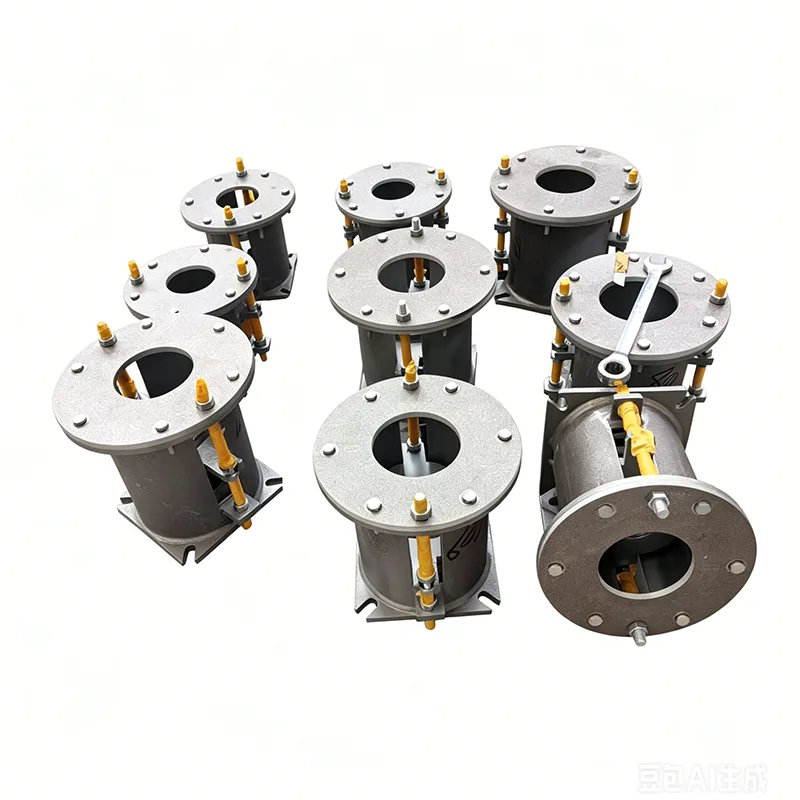

Опора пружини електростанції

На електростанціях магістральні паропроводи, високотемпературні паропроводи повторного нагріву та інші подібні системи безперервно транспортують середовища в умовах високої температури та високого тиску, зазнаючи при цьому теплового розширення від кількох міліметрів до десятків міліметрів. Жорстка фіксація перетворює ці переміщення в додаткові сили тяги, які передаються на колектори котлів і інтерфейси турбін, збільшуючи навантаження на зварні з’єднання, фланці та корпуси обладнання.

На цьому малюнку показана крива продуктивності переміщення навантаження змінної пружинної опори/підвіски, включаючи ключові параметри навантаження та переміщення для перевірки точності витримки навантаження та надійності експлуатації.

Кожна одиниця підлягає калібруванню навантаження та перевірці продуктивності перед відправкою. Відхилення налаштування навантаження контролюється в межах ±5%, відповідно до міжнародного стандарту ANSI/MSS‑SP‑58‑2018, а також NB/T47039‑2013.

Продукція відповідає технічним вимогам до енергетичних, нафтохімічних та інших промислових трубопроводів. Відповідно до MSS-SP-58-2018 максимальна допустима змінність навантаження для змінних пружинних блоків не повинна перевищувати 25% робочого гарячого навантаження протягом повного робочого ходу.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли труба прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відправкою, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Розроблена спеціально для цих умов експлуатації компанією Yangzhou Tianshun Pipeline Technology Co., Ltd. опора пружини електростанції компенсує зсув за допомогою пружного навантаження, підтримуючи напругу в трубопроводі в стандартних допустимих межах. Цей документ пояснює філософію проектування, експлуатаційні характеристики та підхід до інженерної підтримки цього продукту на основі фактичних вимог до систем паропроводів.

Вимоги до пружних опор у паропроводі

Конструкція паропроводу зазвичай відповідає нормам, таким як ASME B31.1, які вимагають, щоб опори/підвіси труб витримували як власну вагу трубопроводу, так і вагу середовища, не перешкоджаючи тепловому зміщенню. Якщо опорна сила змінюється надмірно залежно від переміщення, локальна напруга в системі трубопроводів може перевищити допустимі значення, що вимагатиме коригування або навіть переробки на місці.

Крім того, інтерфейси турбіни та котла зазвичай мають дуже жорсткі допустимі обмеження для сил і моментів. Невідповідні рішення підтримки можуть значно скоротити термін служби інтерфейсів основного обладнання. Це вимагає, щоб опорні/підвісні вироби забезпечували стабільні та передбачувані опорні сили в межах зазначеного ходу, водночас пропонуючи достатній запас регулювання для пристосування до відхилень на місці.

Як Power Plant Spring підтримує ці вимоги

Пружинні опори електростанції доступні в двох конфігураціях: пружина змінної сили та пружина постійного зусилля, які вибираються на основі результатів аналізу напруги в трубопроводі. Блоки змінної пружини несуть навантаження з лінійною жорсткістю, тоді як блоки постійної сили використовують первинний і вторинний пружинний механізм для контролю швидкості зміни опорної сили в межах 5% протягом усього робочого ходу, забезпечуючи майже постійну підтримку системи трубопроводу з холодного стану в гарячий стан.

Пружинні елементи виготовлені з легованих пружинних сталей, включаючи 60Si2Mn і 50CrVA. Конструктивні елементи можуть бути виготовлені з вуглецевої сталі, жароміцної сталі або нержавіючої сталі. Загальний температурний діапазон застосування охоплює від -196°C до +650°C, відповідаючи всім тепловим станам паропроводів від низькотемпературного прогріву до роботи з повним навантаженням.

Кожна пружинна опора Power Plant проходить випробування на стиснення повного ходу із записом кривої жорсткості перед відправленням. Корпус оснащений табличкою з вантажопідйомністю та монтажним замком. Монтаж на місці вимагає лише холодного монтажу; просто видаліть стопорний штифт після підвищення температури трубопроводу, і опора/підвіс перейде в робочий стан без зварювання на місці або складних регулювань.

Встановлення на місці та довгострокова експлуатація

Під час монтажу паропроводу неминучі сукупні похибки висоти фундаменту та різання секцій труби. Діапазон точного налаштування висоти, який забезпечують пружинні опори Power Plant, поглинає ці відхилення, запобігаючи жорсткому зв’язуванню. Пружинні агрегати постійного зусилля зазвичай оснащені гвинтовими або гідравлічними допоміжними механізмами регулювання, що дозволяє працювати одній людині навіть на трубопроводах великого діаметру для важких умов експлуатації.

Під час тривалої експлуатації конструкція пружини проти розслаблення та обробка поверхні (гаряче цинкування або покриття Dacromet) зберігають стабільну підтримку. У багатьох закордонних проектах електростанцій понад 70% подальших замовлень на підтримку/підвіску надходять від існуючих клієнтів. Цей високий відсоток повторних покупок опосередковано підтверджує довгострокову ефективність наших продуктів.

Типові місця встановлення та функції

У котельній зоні пружинні опори електростанції встановлюються на вертикальних і горизонтальних ділянках магістральних пароходів, вихідних трубопроводів пароперегрівача і паропроводів перегріву. Вони поглинають теплове розширення вгору, запобігаючи надмірній напрузі на з’єднаннях форсунок колектора.

Поруч із турбіною пружинні опори/підвіски на високотемпературних ділянках паропроводу поблизу головних парових клапанів і регулюючих клапанів зменшують сили та моменти компонентів, допомагаючи підтримувати центрування валу. Незважаючи на те, що трубопроводи живильної води та води для охолодження працюють при нижчих температурах, вони все ще відчувають значні перепади температур пуску та зупинки. Еластичні опори зберігають нахил трубопроводу та зменшують ризик кавітації.

У цих застосуваннях опори/підвіски часто поєднуються з демпферами, обмежувальними кронштейнами та іншими компонентами, щоб утворити повну систему трубопроводів, що гнучко обмежує рішення.

Технічна підтримка проекту та приймання продукції

Починаючи з етапу вибору, наша технічна команда отримує звіти з аналізу напруги в системі трубопроводів, розраховує розрахункове навантаження та переміщення для кожної точки опори, рекомендує відповідні типи пружинних опор електростанції та постійні пружини, а також надає детальні вказівки щодо встановлення.

Наша фабрика підтримує повний ланцюжок контролю якості від повторної перевірки вхідного пружинного дроту, випробування твердості після термічної обробки до випробування жорсткості готового продукту. Відповідні технологічні записи та документи щодо якості матеріалів можуть бути надані відповідно до таких стандартів, як ASME та CE. Для ядерної енергетики звичайних островів та інших проектів з високими вимогами можуть бути надані додаткові звіти про кваліфікаційні випробування функції підтримки та документи про відстеження.

Якщо у вас є вимоги до підтримки паропроводу, будь ласка, надайте креслення схеми трубопроводу та дані про навантаження. Ми надамо конкретне рішення конфігурації Power Plant Spring Support, а не загальний список моделей. Використовуючи 14-річний досвід Yangzhou Tianshun у підтримці трубопроводів і дані про проекти з 45 країн світу, ми можемо допомогти вам контролювати загальні витрати на придбання та встановлення, одночасно забезпечуючи безпеку вашої парової системи.
