Постійна пружинна підтримка енергетичного трубопроводу

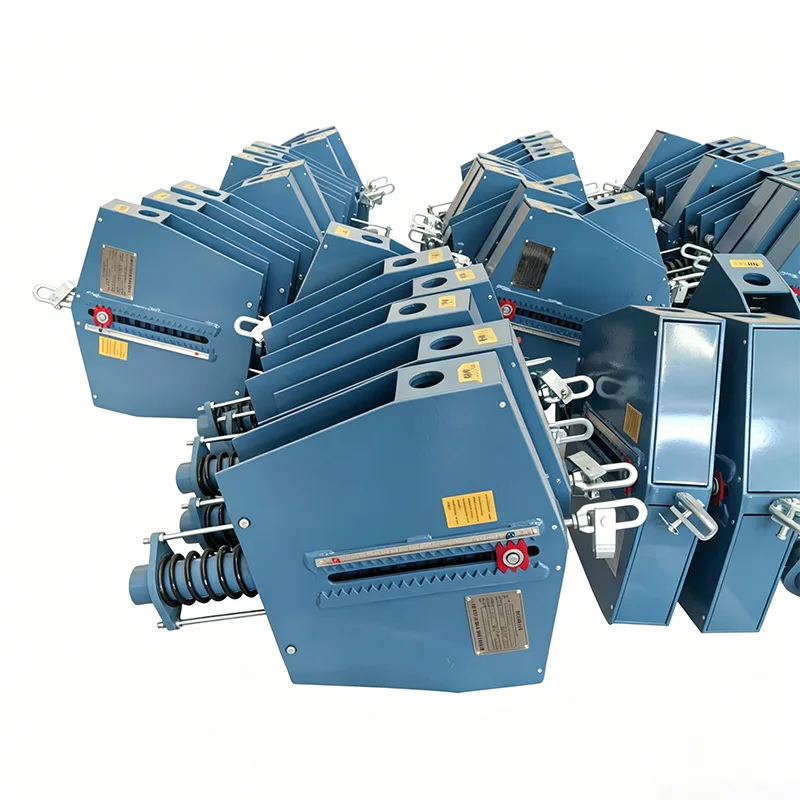

У мережах трубопроводів природного газу, СПГ, водневої енергетики та традиційних мережах для передачі енергії трубопровідні системи часто охоплюють складні географічні середовища та витримують сильне теплове розширення та звуження. Спираючись на 14 років технічного накопичення в технології підтримки трубопроводів, Yangzhou Tianshun Pipeline Technology Co., Ltd. спеціально розробила Energy Pipeline Constant Spring Support для сценаріїв передачі енергії. У цьому продукті використовується прецизійний механізм рівноваги моментів, щоб гарантувати, що опорне навантаження залишається постійним, коли трубопровід зазнає вертикального зміщення великого прольоту. Ця функція ефективно дозволяє уникнути додаткових навантажень, спричинених передачею навантаження на чутливе обладнання, таке як клапани та компресори, і є ключовим компонентом, що забезпечує безпечну та стабільну роботу мереж магістральних енергетичних трубопроводів.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відвантаженням, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Технічні характеристики продукту

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)
Положення установки	Горизонтальний / Вертикальний
Оздоблення корпусу	Гаряче цинкування/епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

Інженерна адаптивність і переваги експлуатації та обслуговування

У фактичному будівництві та експлуатації енергетичних трубопроводів конструкція Energy Pipeline Constant Spring Support повністю усуває больові точки будівництва на місці та подальшого обслуговування:

Блокування в холодному стані та швидке встановлення: перед доставкою пружина попередньо стискається та фіксується в положенні встановлення в холодному стані відповідно до звіту про розрахунки напруги системи трубопроводу. Для досягнення проектного напруженого стану потрібно лише просте тонке налаштування різьблення та фіксація кореня на місці, що значно скорочує період будівництва трубопровідних каналів.

Візуальний моніторинг роботи: оснащений зовнішніми високоточними індикаторними пластинами переміщення та шкалами навантаження, експлуатаційний і обслуговуючий персонал може інтуїтивно визначити, чи знаходиться трубопровід у проектному робочому положенні під час щоденної перевірки без розбирання оболонки, сприяючи своєчасному виявленню осідання трубопроводу або аномальної деформації.

Гнучкі методи вкорінення: надаються різноманітні рішення для з’єднання коренів (наприклад, зварні одинарні пластини, обручі, з’єднувачі сталевих конструкцій тощо), які можуть досягти стабільного вкорінення, незалежно від того, чи це підйомні трубні галереї, трубні мости через річку чи корпуси обладнання.

Сувора система контролю виробництва та якості

Будучи лінією захисту енергетичної інфраструктури, весь процес виробництва Energy Pipeline Constant Spring Support відповідає суворим стандартам контролю якості:

Кожний продукт перед відправленням проходить комплексне власне тестування

Перед відправкою кожен продукт проходить повний процес внутрішнього тестування. Цей процес включає перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-зміщення та вимірювання товщини покриття. Протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR) постачаються.

Роз’яснення щодо акредитації третіх сторін

Внутрішнє тестування – це не те саме, що стороннє тестування, акредитоване ILAC. Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна надати як окрему додаткову послугу.

Додаткові сторонні послуги перевірки (котирується окремо)

1. Тестування матеріалу

Ця послуга охоплює аналіз хімічного складу, випробування на розтяг, випробування на низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Доступні методи включають тестування магнітними порошками (MT), тестування проникаючими рідинами (PT), ультразвукове тестування (UT) і радіографічне тестування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування під наглядом, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші відмінні переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Більше ніж стандартний вітчизняний постачальник

На відміну від стандартних вітчизняних виробників, які надають тільки сам продукт, ми поставляємо криву навантаження-переміщення з кожним пружинним блоком. Ми також допомагаємо організувати стороннє тестування SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Чому варто обрати постійну пружинну підтримку енергетичного трубопроводу Tianshun?

Глибокий досвід енергетичних проектів: продукти стабільно працюють на LNG-терміналах, магістральних газопроводах і нафтопереробних проектах у більш ніж 40 країнах світу, витримуючи випробування екстремальним кліматом і складними умовами роботи.

Повна інженерна підтримка процесу: ми надаємо повні технічні послуги від аналізу напруги в трубопроводі (симуляція CAESAR II), розрахунку вибору типу до інструкцій зі встановлення на місці, гарантуючи, що кожна опора точно відповідає робочим умовам.

Надійна доставка в ланцюг постачання: покладаючись на автоматизовані виробничі лінії та повне випробувальне обладнання на нашій базі в Цзянсу, ми забезпечуємо своєчасну та високоякісну доставку матеріалів для великомасштабних енергетичних проектів.

Підтримка повного життєвого циклу: ми створюємо ексклюзивні файли проекту та надаємо оцінку стану, переналаштування навантаження та вказівки щодо заміни під час технічного обслуговування, що зупиняється, зменшуючи ризики експлуатації та обслуговування трубопровідних мереж.
