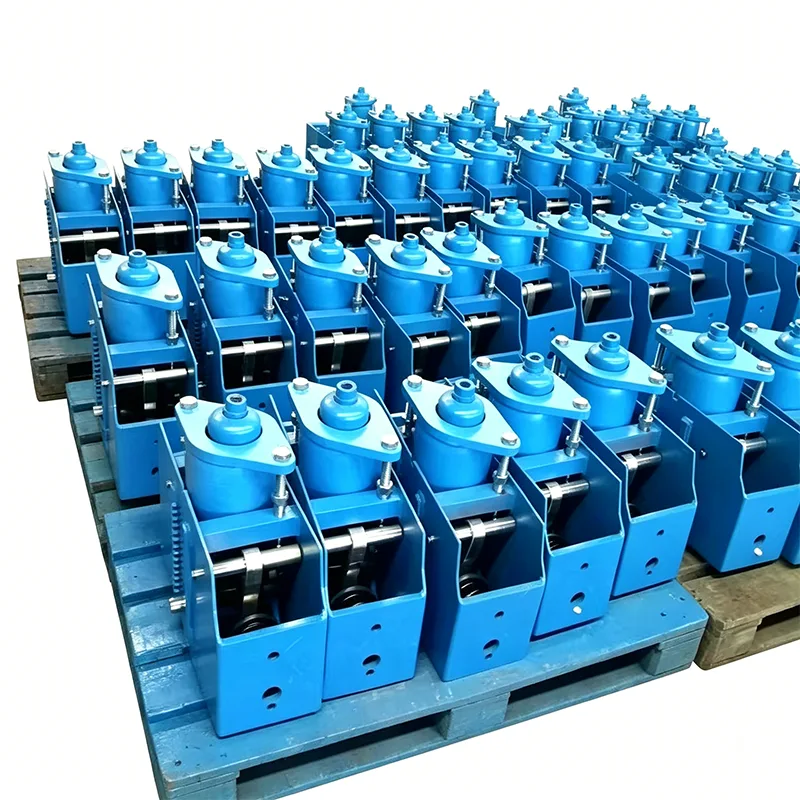

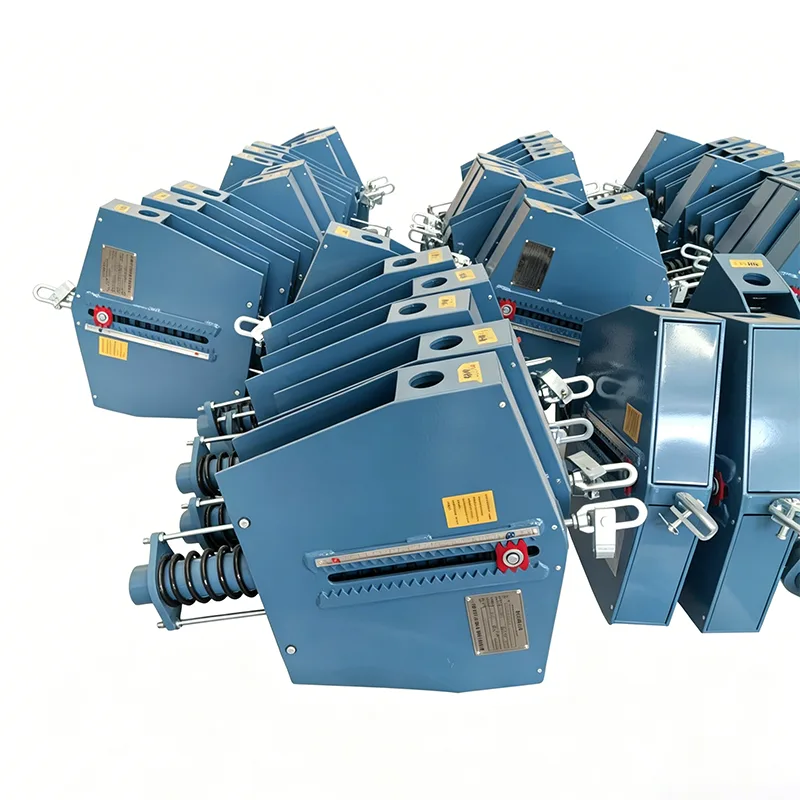

Постійна пружинна опора хімічного заводу

Компанія Yangzhou Tianshun Pipeline Technology, заснована в 2012 році, має 14-річний досвід науково-дослідної роботи та виробництва продукції для підтримки промислових трубопроводів. Наш хімічний завод Constant Spring Support є основним продуктом, розробленим спеціально для особливостей безперервного виробництва та складних робочих умов хімічної промисловості, який обслуговував десятки хімічних промислових проектів по всьому світу.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відвантаженням, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Основні функції та значення продукту

Трубопроводи хімічних заводів створюють значне теплове зміщення через середні температурні коливання. Опорне навантаження звичайних підвісок змінюється залежно від переміщення, легко спричиняючи деформацію трубопроводу, пошкодження підключеного обладнання та навіть середні ризики витоку.

Завдяки механізму балансування крутного моменту пружини опора постійної пружини Chemical Plant забезпечує постійну опорну силу протягом повного ходу теплового переміщення трубопроводу, повністю усуваючи додаткову напругу, спричинену тепловим розширенням і звуженням трубопроводу, і забезпечуючи тривалу стабільну роботу хімічних трубопроводів.

Технічні характеристики продукту

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)
Положення установки	Горизонтальний / Вертикальний
Оздоблення корпусу	Гаряче цинкування/епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

Ексклюзивні переваги адаптації для хімічних сценаріїв

Орієнтуючись на характеристики хімічних заводів, пов’язані з високою корозією, безперервною роботою 24/7 і суворими вимогами безпеки, продукт був спеціально оптимізований:

▶  Налаштування захисту від корозії: адаптація до корозійних середовищ хімічних заводів із індивідуальними рішеннями, включаючи корпуси з нержавіючої сталі, міцне антикорозійне покриття та кислотно-лужне стійке покриття

▶  Висока міцність на втому: опорні пружини проходять 10 000 випробувань на втому повного ходу, придатні для тривалої безперебійної роботи хімічних установок

▶  Точний контроль постійної сили: відхилення навантаження суворо контролюється в межах ±5%, що запобігає протіканню трубопроводу та пошкодженню обладнання, спричиненому концентрацією напруги

▶  Відсутність налагодження на місці: попередньо стиснений і відкалібрований перед доставкою, безпосередньо піднятий і встановлений на місці без додаткового налаштування, що скорочує час простою проекту

Система контролю виробництва та якості (гарантія професіоналізму)

Кожний продукт перед відправленням проходить комплексне власне тестування

Перед відправкою кожен продукт проходить повний процес внутрішнього тестування. Цей процес включає перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-зміщення та вимірювання товщини покриття. Протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR) постачаються.

Роз’яснення щодо акредитації третіх сторін

Внутрішнє тестування – це не те саме, що стороннє тестування, акредитоване ILAC. Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна надати як окрему додаткову послугу.

Додаткові сторонні послуги перевірки (котирується окремо)

1. Тестування матеріалу

Ця послуга охоплює аналіз хімічного складу, випробування на розтяг, випробування на низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Доступні методи включають тестування магнітними порошками (MT), тестування проникаючими рідинами (PT), ультразвукове тестування (UT) і радіографічне тестування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування під наглядом, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Наші відмінні переваги

Порівняння з міжнародною опорною системою труб LISEGA

Наша точність завантаження продукту, стандарти тестування та системи документації порівнюються з міжнародною системою опор труб LISEGA.

Більше ніж стандартний вітчизняний постачальник

На відміну від стандартних вітчизняних виробників, які надають тільки сам продукт, ми поставляємо криву навантаження-переміщення з кожним пружинним блоком. Ми також допомагаємо організувати стороннє тестування SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Реалізація проекту та гарантія надання послуг (авторитет і довіра)

Понад 14 років наша Chemical Plant Constant Spring Support була розгорнута на нафтопереробних заводах, парках тонкої хімії та фармацевтичних проектах у Китаї, Південно-Східній Азії, Європі та Південній Америці, з довгостроковими партнерськими партнерствами з багатьма EPC-підрядниками:

▶  Всі продукти постачаються з повними сертифікатами матеріалів і звітами про перевірку, що відповідає прийнятним специфікаціям хімічної безпеки проекту

▶  Повна підтримка життєвого циклу: розрахунок навантаження перед продажем, інструкції з встановлення на місці та 24-годинна технічна відповідь після продажу

▶ Виробнича база Цзянсу має спеціальні канали логістики хімічних проектів, що забезпечує прискорену доставку термінових замовлень

Інформація про співпрацю

Якщо ваш хімічний проект потребує індивідуальної підтримки постійної пружини хімічного заводу або потребує коригування конструкції для особливих умов роботи, таких як висока температура та сильна корозія, зв’яжіться безпосередньо з нашою технічною командою. Ми надамо повне рішення щодо вибору та пропозиції.
