Налаштований масовий демпфер

Налаштований масовий демпфер, який часто називають TMD або гармонійним поглиначем, являє собою вторинну систему мас-пружина-демпфер, прикріплену до конструкції в точці високої амплітуди вібрації. Його завдання — протидіяти резонансному руху. Коли вітер, рух пішоходів або механізми збуджують одну з власних частот конструкції, TMD коливається протилежно, відтягуючи механічну енергію від первинної конструкції та розсіюючи її у вигляді тепла. Результатом є помітне зменшення хитання, прискорення та зміщення, що покращує комфорт пасажирів, захищає неструктурні елементи та продовжує термін служби втоми.

Yangzhou Tianshun постачає налаштовані масові амортизатори для будівель, мостів, промислових труб і струнких архітектурних об’єктів. Роботи з проектування та виготовлення підтримуються більш ніж двома десятиліттями досвіду технології демпфування, що виконується відповідно до системи управління якістю, яка відповідає вимогам ISO 9001.

Як три компоненти налаштовані на структуру

TMD працює, оскільки три параметри — маса, жорсткість і демпфування — налаштовуються відповідно до динамічних характеристик основної конструкції.

Розмір маси визначається як частка модальної маси цільової моди вібрації. Типові коефіцієнти мас коливаються від 0,5% до 5% модальної маси залежно від доступного простору, необхідної продуктивності та структурних обмежень. Більша маса зазвичай забезпечує більше зниження вібрації, але також створює додаткове гравітаційне навантаження на підлогу або раму.

Жорсткість, яка зазвичай забезпечується спіральними або листовими пружинами, вибирається так, щоб власна частота TMD майже збігалася з проблемною структурною частотою. Іноді вводиться невелике навмисне зміщення для розширення ефективної смуги пропускання. Коли структура починає резонувати, маса TMD коливається майже з тією ж частотою, але не в фазі, створюючи інерційну силу, яка штовхає назад проти руху конструкції.

Демпфуючий елемент — часто в’язкий демпфер або демпфер вихрових струмів — контролює амплітуду власних коливань TMD і визначає, скільки енергії можна видалити за цикл. Занадто мале демпфування дає різкий, але вузький відгук; занадто багато блокує масу і скасовує користь. Оптимальний коефіцієнт демпфування розраховується на основі співвідношення мас і бажаної продуктивності в цікавому діапазоні частот.

Якщо ці три параметри встановлено правильно, TMD працює без зовнішнього живлення, клапанів або сигналів керування. Він автоматично реагує, коли структура входить в резонанс, і залишається в стані бездіяльності за некритичних умов.

Підхід до проектування та виготовлення

Кожен TMD, який ми доставляємо, є збіркою для конкретного проекту. Ми починаємо з модального аналізу конструкції — власних частот, форм мод і модальних мас — зазвичай надає інженер-конструктор. З цих даних ми вибираємо масу, розраховуємо необхідну жорсткість пружини та визначаємо характеристики демпфування, які забезпечать вказане зменшення прискорення або переміщення.

Масовий корпус зазвичай виготовляється із сталевих пластин, з’єднаних болтами або зварених у компактний блок. Пружини замовляються у спеціалізованих виробників відповідно до необхідної швидкості та довговічності. Демпфування може бути досягнуто за допомогою рідинних в’язких елементів, в’язкопружних прокладок або магнітних систем вихрових струмів, залежно від ходу, терміну служби та уподобань щодо обслуговування. Усі компоненти збираються та вирівнюються в жорсткій опорній рамі, яка потім кріпиться до конструкції.

Для несучих частин зберігається відстежуваність матеріалів, а сертифікати пружин включені в пакет документації. Перед відправкою ми перевіряємо власну частоту та коефіцієнт демпфування зібраного TMD на випробувальному стенді. Разом із продуктом доставляється звіт, який підтверджує, що пристрій відповідає цілям розробки.

Технічний обсяг

Для застосувань з дуже низькими частотами, таких як високі димові труби або оглядові вежі, можна поставити TMD маятникового типу, де сила тяжіння забезпечує необхідну жорсткість.

Де налаштовані масові амортизатори роблять вимірну різницю

Мости та пілони

Пішохідні та дорожні мости з великим прольотом чутливі до бокового коливання, спричиненого пішоходами, та вібрації, спричиненої вітром. TMD, встановлений під палубою або всередині пілона, зменшує прискорення до комфортних рівнів і запобігає втомі в тросах і з’єднаннях.

Високі стрункі конструкції

Димові труби, телевізійні та оглядові вежі зазнають вихрових розривів і вібрацій, спричинених поривами бокового вітру. TMD у верхній частині або біля пучності критичної моди зменшує амплітуду та захищає структурну оболонку.

Пішохідні конструкції

Сходи, балкони аудиторії та пішохідні мости, що викликають збудження від ходьби, бігу або ритмічного руху натовпу, можна відрегулювати за допомогою TMD. Масу, пружини та демпфер часто ховають під доріжкою або всередині підвісної стелі.

Виробничі будівлі та майданчики обладнання

Вентилятори, компресори, центрифуги та інші обертові механізми створюють постійну вібрацію на відомих частотах. Налаштування демпфера відповідно до робочої швидкості обладнання або резонансної частоти підлоги запобігає поширенню вібрації на сусідні зони та зменшує технічне обслуговування з’єднань труб і електричних шаф.

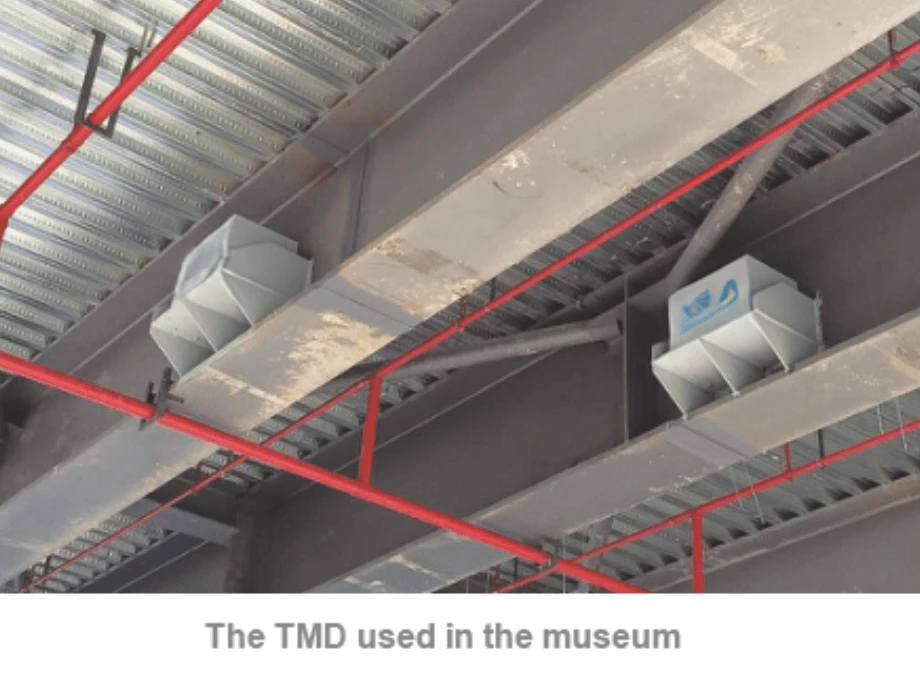

Будівництво поверхів з великими відкритими прольотами

Офісні поверхи, спортивні зали та концертні зали з низькою власною частотою можуть відчувати себе підстрибуючими, коли натовп рухається в ритмі. TMD, встановлений у стелі або під фальшпідлогою, зменшує рух, не змінюючи архітектурного плану.

Часті запитання

Як визначити правильний розмір і налаштування для TMD?

Інженер-конструктор надає результати модального аналізу: власні частоти, форми мод і модальні маси. Потім ми розраховуємо масу, жорсткість і демпфування за допомогою встановлених формул налаштування. Якщо необхідна кампанія польових вимірювань для перевірки фактичних частот, ми можемо підтримати цей процес і точно налаштувати TMD перед остаточним введенням в експлуатацію.

Чи може TMD працювати з кількома режимами вібрації?

Один TMD налаштований на одну певну частоту. Якщо необхідно контролювати кілька режимів, можна встановити кілька TMD, кожен з яких націлений на різну частоту. Як альтернатива, розподілений масив менших TMD може покривати більш широкий діапазон частот.

Чи потребує TMD обслуговування?

Механічні компоненти, такі як пружини та підшипники, слід регулярно перевіряти візуально, а власну частоту можна періодично перевіряти за допомогою портативних акселерометрів. Демпферні елементи, особливо якщо це герметичні рідинні амортизатори, як правило, не вимагають обслуговування протягом свого проектного терміну служби. Ми надаємо графік перевірки з кожною поставкою.

Чи вплине додавання TMD на статичне навантаження на будівлю?

Так, TMD додає зосереджене власне навантаження, що дорівнює його масі. Інженер-конструктор повинен врахувати це в проекті підлоги або каркасу. Ми надаємо точну вагу, площу та деталі кріплення на початку процесу проектування, щоб у разі потреби можна було включити місцеве посилення.

Який типовий час доставки для спеціального TMD?

Час виконання залежить від розміру маси та типу заслінки. Для порівняння, стандартний TMD в діапазоні від 500 кг до 5000 кг можна створити та перевірити за десять-чотирнадцять тижнів. Більші одиниці або ті, що вимагають ретельного кваліфікаційного тестування, можуть зайняти більше часу, що ми підтверджуємо на етапі пропозиції.

Робота з Tianshun

Надішліть нам свої модальні дані або опис проблеми з вібрацією, і інженер із застосування відповість протягом робочого дня з попередньою конфігурацією TMD і оцінкою продуктивності. Ми співпрацюємо з командою проекту, щоб остаточно визначити геометрію маси, розташування пружин і тип амортизації, щоб демпфер відповідав наявному простору та відповідав специфікаціям продуктивності. Спеціальна обробка, водонепроникні корпуси та прилади дистанційного моніторингу є частиною нашого стандартного постачання.

Відкрито повідомляється про наші етапи виробництва, і ми надаємо остаточний звіт про випробування, який підтверджує параметри налаштування у виконанні. Після доставки ми залишаємося доступними для підтримки введення в експлуатацію та консультацій щодо довгострокового обслуговування.

Налаштовані амортизатори маси, які рухаються проти руху, заспокоюючи структуру, не потребуючи жодного ват зовнішньої енергії.
