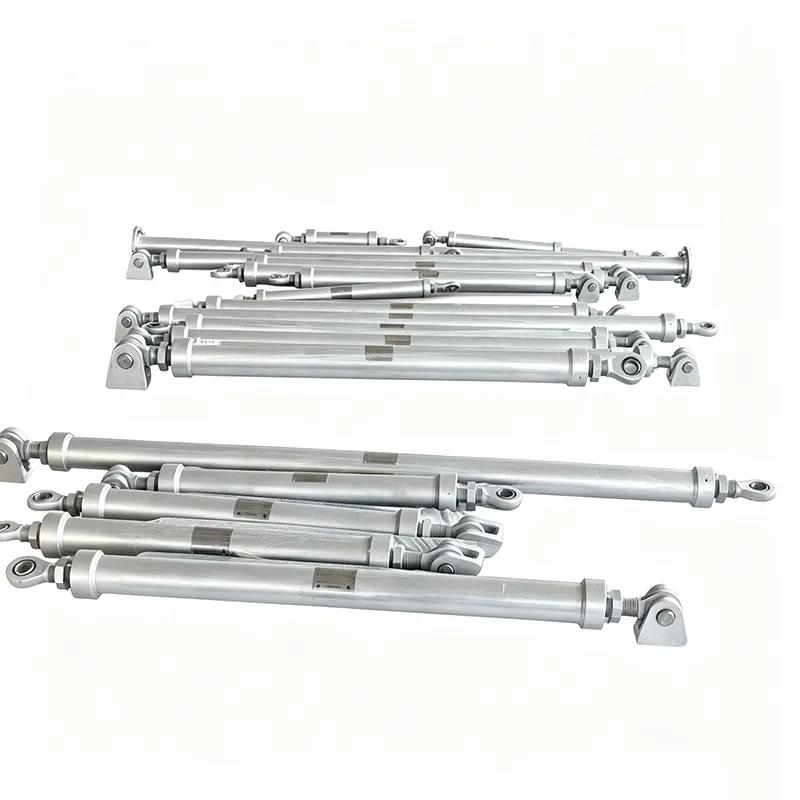

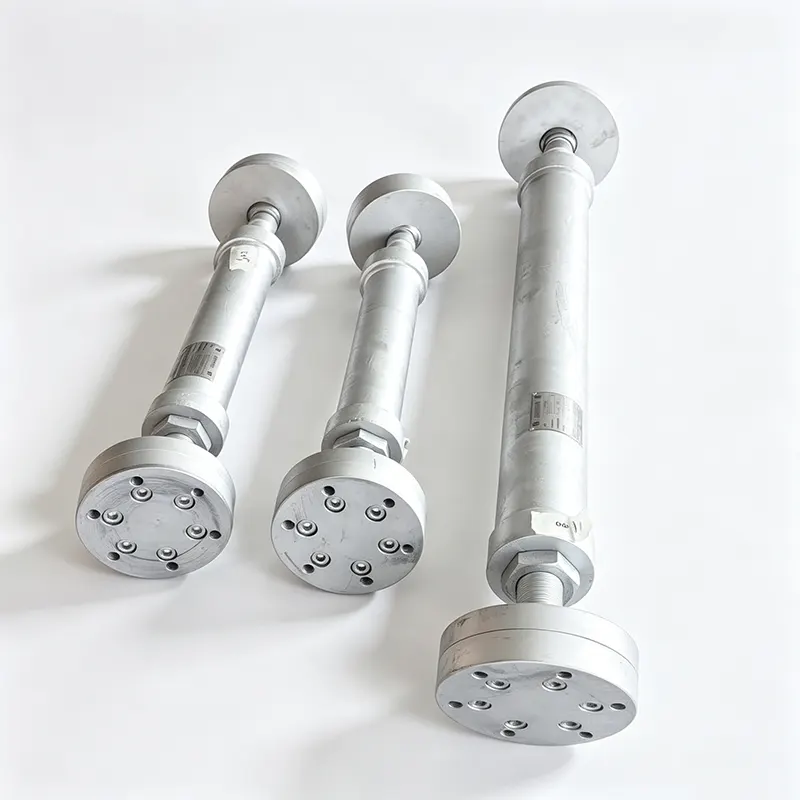

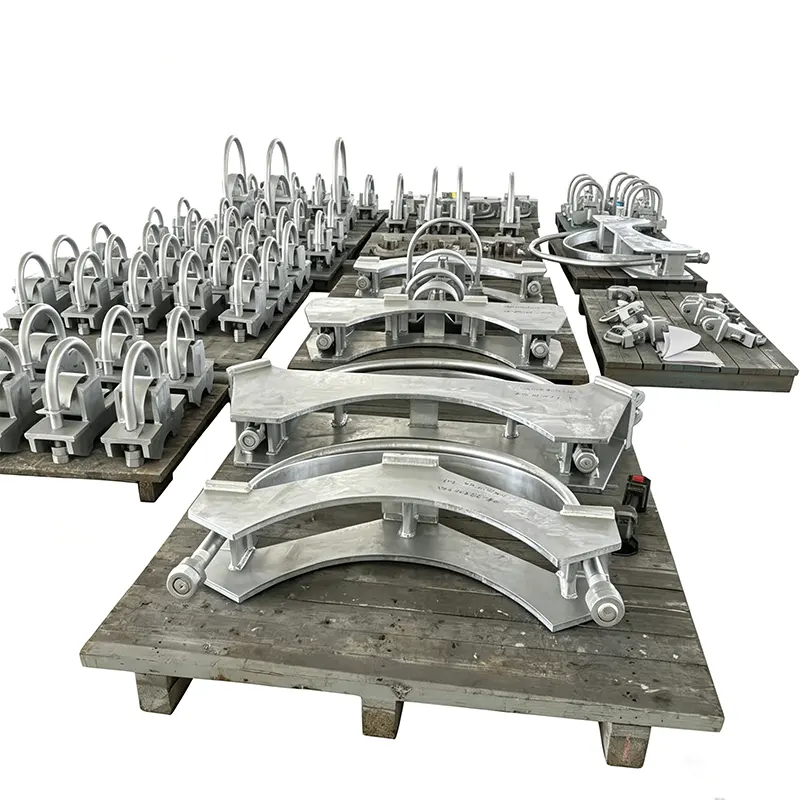

Гідравлічні демпфери для стримування труб

Yangzhou Tianshun постачає гідравлічні демпфери для виробництва електроенергії, нафтохімічної та ядерної промисловості з 2012 року. Наші демпфери серії YZN працюють у більш ніж 45 країнах за підтримки фабрики площею 35 000 м², понад 100 кваліфікованих співробітників і системи якості, сертифікованої відповідно до ISO 9001:2015.

Як гідравлічний демпфер захищає труби

Гідравлічний демпфер – це обмеження, чутливе до швидкості. За нормальних робочих умов теплове розширення та звуження спричиняють повільний рух труби. Гідравлічні демпфери для стримування труб слідують за цим рухом практично без опору, діючи так само, як опора з вільним ковзанням. Коли труба зазнає раптового прискорення — через гідроудар, розрядження запобіжного клапана, сейсмічної активності або спрацювання насоса — внутрішній клапан закривається протягом частки секунди. У цей момент демпфер стає майже жорсткою опорою, передаючи динамічне навантаження на будівельну конструкцію або точку кріплення та запобігаючи зміщенню труби, яке інакше могло б спричинити пошкодження від удару, перенапруження або втомний руйнування.

Критичною відмінністю є поріг швидкості. Повільні рухи проходять без обмежень. Швидкі рухи заблоковані. Це дозволяє системі трубопроводів зберігати свою гнучкість для тривалих теплових циклів, отримуючи миттєве обмеження лише за потреби.

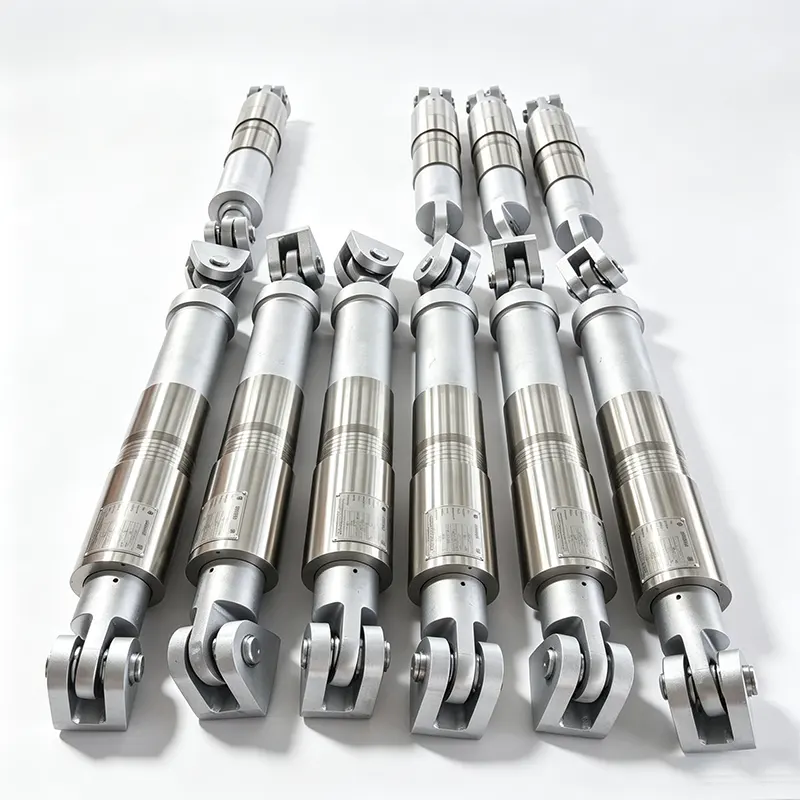

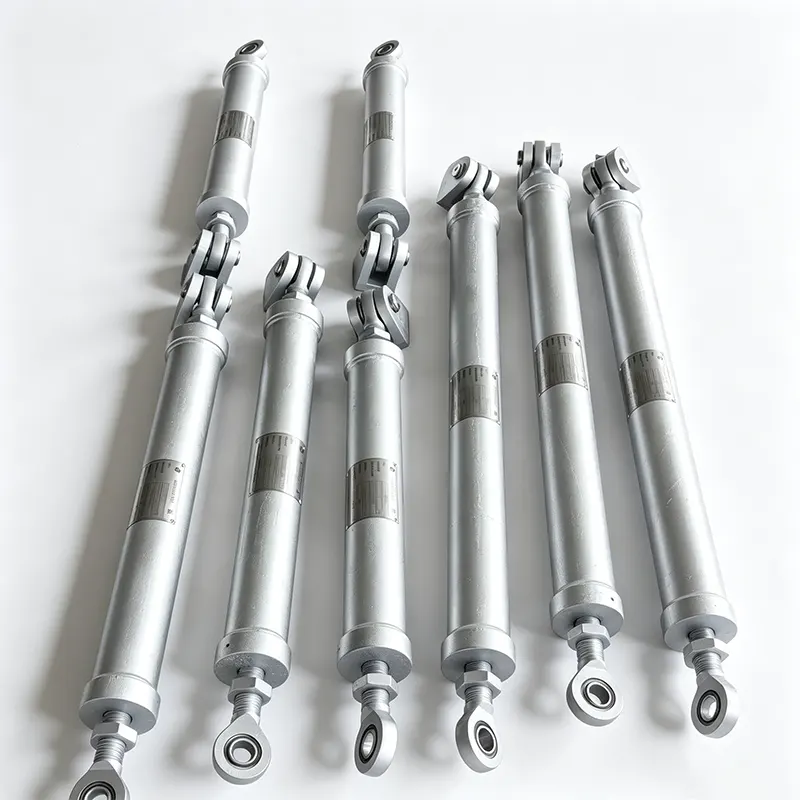

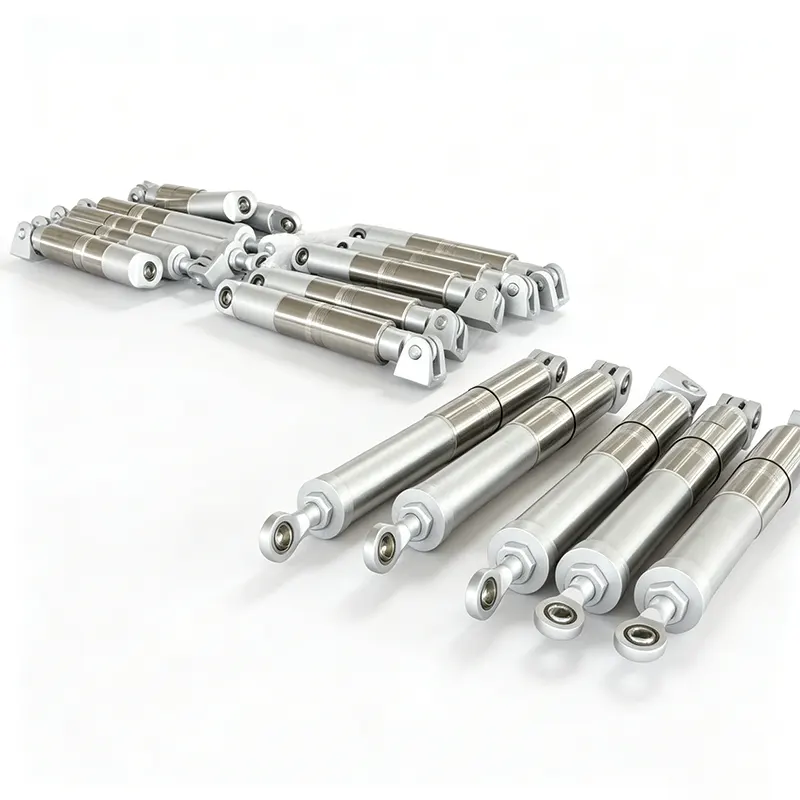

Дизайн і характеристики серії YZN

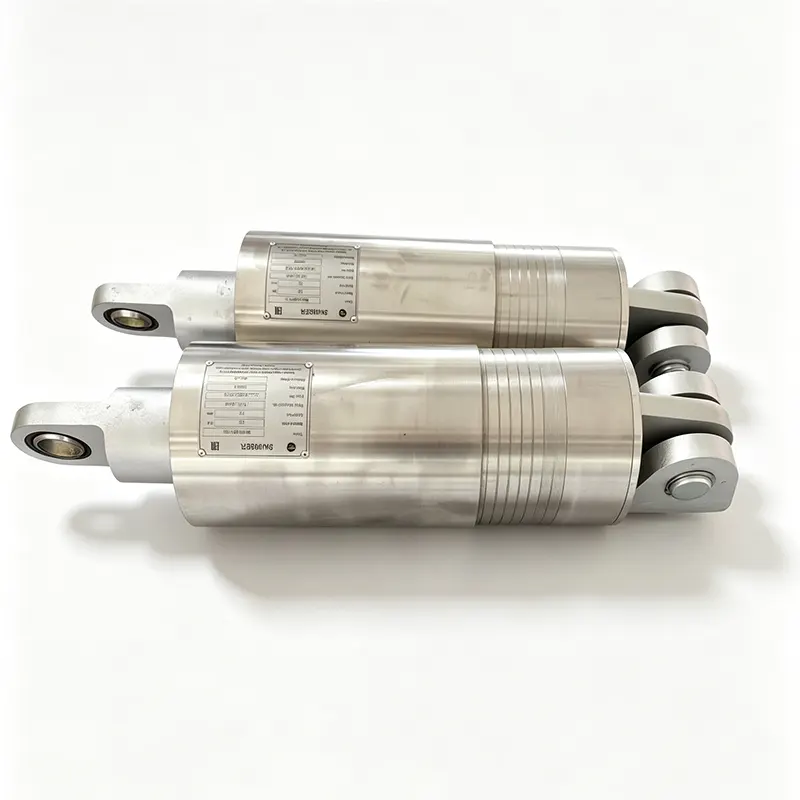

Видимий індикатор положення

Чіткий механічний індикатор на корпусі демпфера показує доступний діапазон ходу в обох напрямках. Групи технічного обслуговування можуть з першого погляду перевірити, чи пристрій працює в межах проектного ходу або потребує регулювання, не від’єднуючи пристрій.

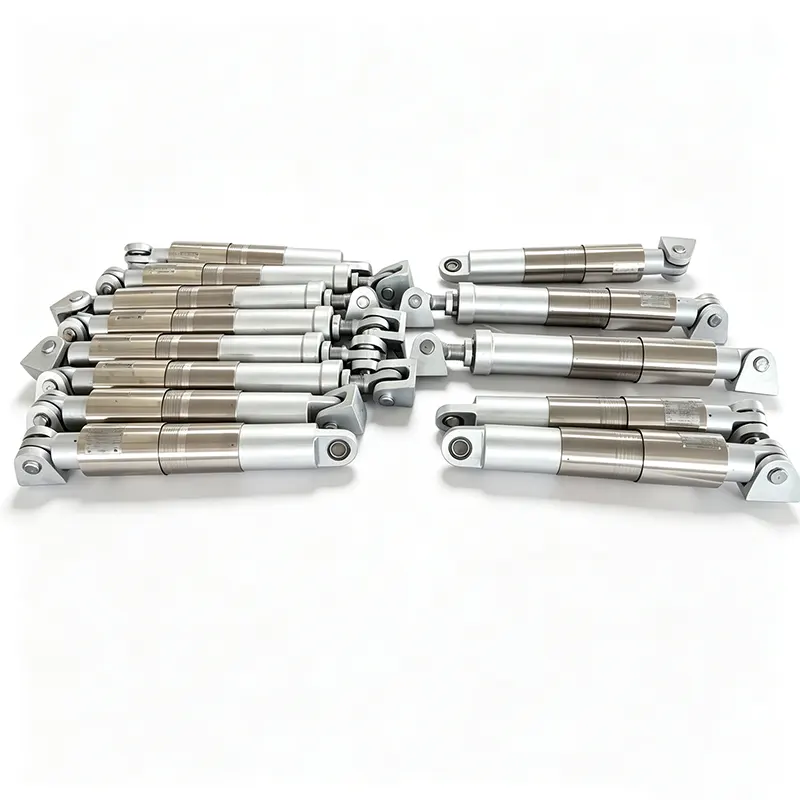

Компактна і симетрична конструкція

Симетричне розташування спрощує орієнтацію установки та зменшує ймовірність неправильного монтажу. Його компактна оболонка вписується в вузькі трубні стелажі та перевантажені місця, де неможливо встановити більші пружинні або жорсткі стійки.

Низьке тертя та короткий час блокування

Внутрішнє тертя зведено до мінімуму за рахунок точної обробки та вибору ущільнення. Час динамічного відгуку, інтервал від початку швидкого руху до повного блокування, утримується надзвичайно коротким. Це гарантує, що труба зазнає незначного зміщення перед зачепленням демпфера, що має вирішальне значення для захисту чутливого обладнання, такого як з’єднання турбіни та сопла резервуару високого тиску.

Висока здатність блокування

У заблокованому стані гідравлічні демпфери для фіксації труби можуть витримувати значні навантаження на розтяг і стиснення без деформації. Сила демпфування, що створюється під час динамічної реакції, пропорційна вхідній швидкості та може бути визначена до необхідного розрахункового навантаження, що відповідає вимогам аналізу напруги в трубі.

Сумісність ущільнення та носія

Ущільнювачі підібрані для тривалої сумісності з гідравлічною рідиною та зовнішнім середовищем заводу. Текуче середовище, як правило, високостабільна силіконова олія, зберігає постійну в’язкість у всьому діапазоні робочих температур. Ущільнювальні матеріали стійкі до старіння та протікання, сприяючи тривалому терміну служби без обслуговування.

Технічний обсяг

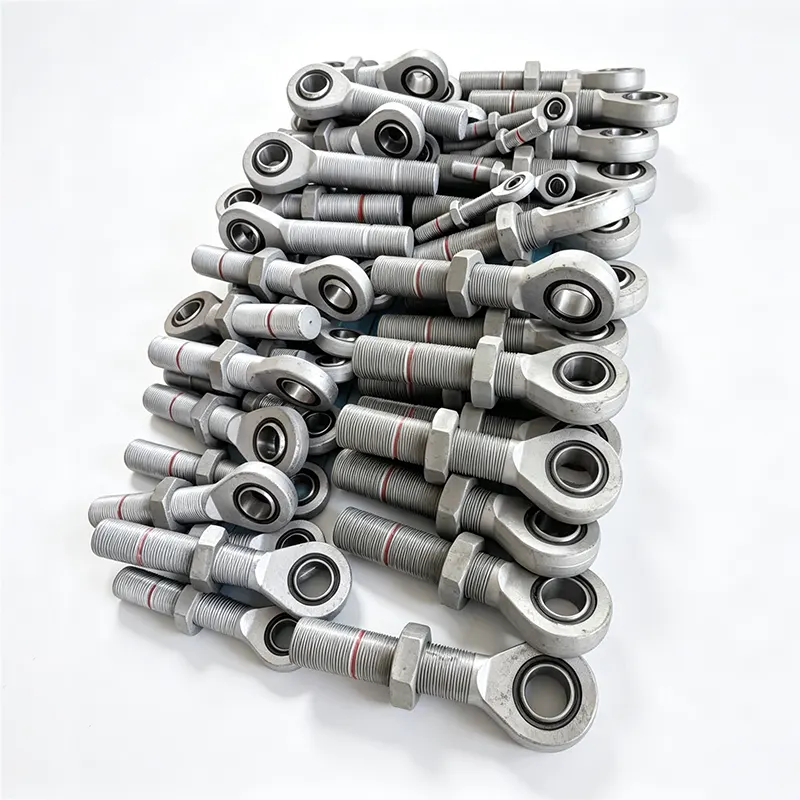

Усі значення адаптовані до конкретного випадку навантаження на трубопроводи та вимог проекту. Нестандартні штрихи, значення навантаження та типи з'єднань виготовляються за кресленнями клієнта.

Контроль якості та тестування

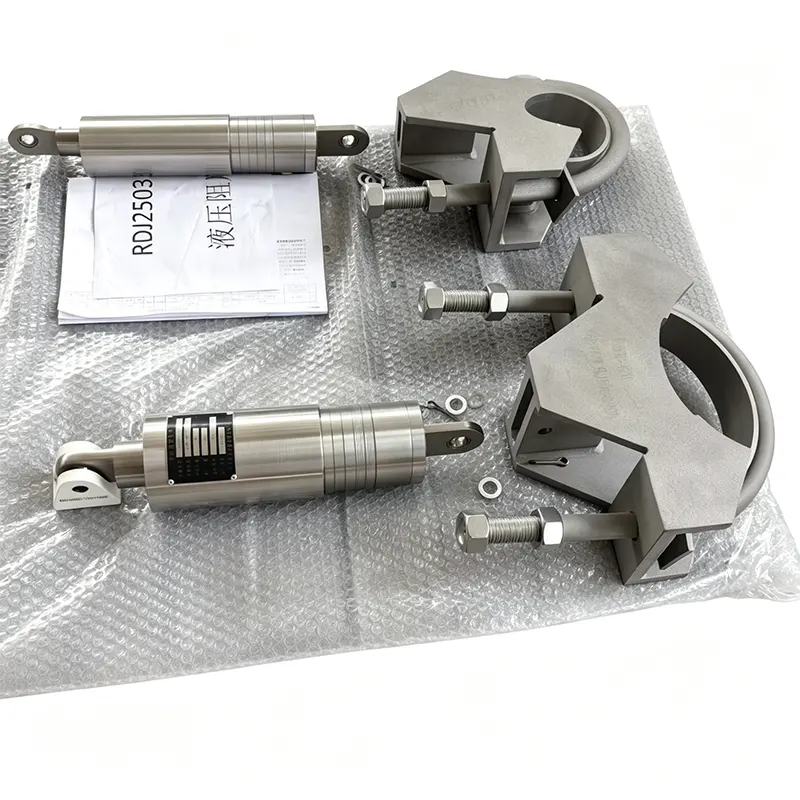

Кожен гідравлічний демпфер YZN проходить функціональні приймальні випробування перед відправкою. Спеціальний випробувальний стенд застосовує повільний цикл, щоб перевірити вільний рух, потім імітує швидке зміщення, щоб підтвердити блокування та виміряти кінцеву вантажопідйомність. Випробовується межа тиску, а робота індикатора ходу перевіряється. Записи про випробування зберігаються та можуть бути надані разом із відправленням.

Відстежуваність матеріалів забезпечується для деталей, що знаходяться під тиском, і для гідравлічної рідини. У ядерних програмах застосовуються необхідні програми забезпечення якості, включаючи відповідність відповідним розділам розділу III Кодексу котлів і посудин під тиском ASME та додатковим вимогам до клієнта. Наша сертифікована система ISO 9001 керує всіма процедурами, від отримання сировини до кінцевої перевірки.

Понад 70% наших замовлень надходять від довгострокових постійних клієнтів, які впевнені в стабільній продуктивності наших підприємців у багатьох проектах.

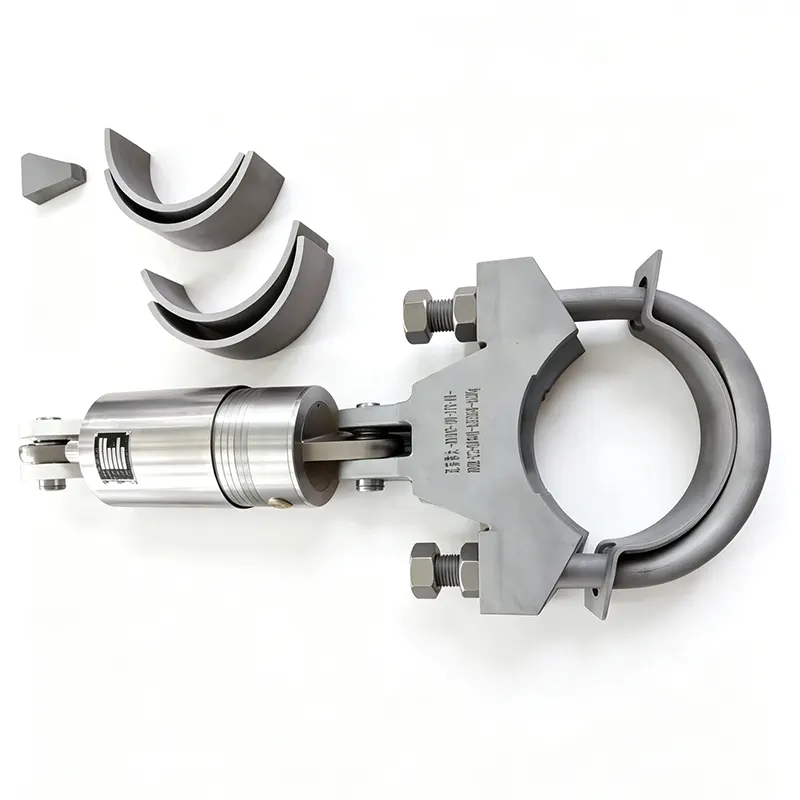

Там, де для утримання труб використовуються гідравлічні демпфери

Серія YZN встановлюється в критично важливих системах трубопроводів, де поєднання теплової гнучкості та миттєвого динамічного обмеження не підлягає обговоренню.

Атомні електростанції

Основна пара, живильна вода та трубопроводи безпеки. Демпфери захищають від сейсмічних подій і динамічних ефектів розриву труб, одночасно допускаючи значні температурні переміщення під час нормальної роботи. Повний пакет матеріалів і тестової документації є стандартними.

Теплові електростанції

Лінії живлення котлів, трубопроводи відбору пари та системи байпасу турбіни. Демпфери зменшують перехідні навантаження від роботи клапанів і запобігають зсуву труби.

Нафтохімічні та нафтопереробні установки

Технологічні трубопроводи FCCU, риформерів і компресорних станцій. Демпфери справляються з вібрацією, спричиненою двофазним потоком, і випадковими вибуховими навантаженнями, пристосовуючись до температурних циклів.

Металургійні заводи та промислові газові системи

Печі з гарячим дуттям і труби кисневої фурми зазнають швидких температурних перехідних процесів і вібрації. Гідравлічні демпфери підтримують вирівнювання труб без обмеження теплового зростання.

Насосні та компресорні станції

Лінії випуску піддаються пульсації або гідроудару. Демпфери діють як чутливі до швидкості обмеження, запобігаючи навантаженню на фланці та опори.

Часті запитання

Чим відрізняється гідравлічний демпфер від жорсткої стійки або пружинної опори?

Жорстка стійка фіксує трубу на місці та запобігає термічному переміщенню, яке може призвести до надмірного навантаження на труби та підключене обладнання. Пружинні опори сприймають гравітаційне навантаження, але не стримують динамічних сил. Гідравлічний демпфер задовольняє обидві потреби: він забезпечує повільне теплове розширення та вільне звуження, а потім блокується протягом мілісекунд, коли швидкість труби перевищує попередньо встановлений поріг. Це забезпечує динамічне обмеження саме тоді, коли це необхідно, без шкоди для теплової гнучкості.

Що визначає налаштування швидкості блокування та чи можна його регулювати?

Поріг швидкості блокування встановлюється відповідно до максимальної очікуваної швидкості теплового розширення труби та мінімальної швидкості, яка може виникнути внаслідок динамічної події, такої як гідроудар або сейсмічний удар. Наші інженери переглядають проектний аналіз напруги в трубі, щоб встановити значення, яке утримує демпфер під час нормальної роботи, але забезпечує повне обмеження під час перехідних процесів. Поріг налаштований на заводі та функціонально перевірений на випробувальному стенді; якщо робочі умови змінюються, налаштування можна відкалібрувати на нашому підприємстві.

Якого технічного обслуговування потребує гідравлічний демпфер протягом терміну служби?

Ми рекомендуємо періодичне функціональне тестування, щоб підтвердити, що пристрій все ще рухається без опору під час повільного переміщення та правильно блокується під час швидкого руху. На енергетичних і технологічних підприємствах ця перевірка зазвичай виконується кожні 3-5 років або відповідно до програми технічного обслуговування підприємства. Візуальний огляд зони ущільнення та індикатора ходу простий. Якщо пристрій потребує ремонту, ми пропонуємо заводське обслуговування, включаючи заміну рідини, зміну ущільнення та повторну сертифікацію.

Чи можуть демпфери YZN витримати зовнішню установку або корозійне середовище заводу?

так Стандартний циліндр має антикорозійне покриття, яке підходить для більшості зовнішніх промислових умов. Для прибережних, офшорних або хімічно агресивних атмосфер ми можемо поставити циліндр з нержавіючої сталі та підібрати покриття поршневого штока та матеріали для ущільнень спеціально для цих умов. Ми раді проконсультувати щодо вибору матеріалу залежно від навколишнього середовища та діапазону температур.

Яка документація надається для ядерних або важливих для безпеки застосувань?

Ми забезпечуємо повну відстежуваність матеріалів для компонентів, що зберігають тиск, сертифіковані звіти про випробування на заводі, сертифікацію гідравлічної рідини, записи про функціональні випробування та декларацію про відповідність застосовним нормам. Якщо це вимагається проектом, документація відповідає розділу III ASME або іншим ядерним стандартам. Наша система якості регулярно перевіряється, і ми можемо задовольнити додаткові перевірки клієнтів і вимоги до документації.

Інженерна підтримка та сервіс

Вибір правильного демпфера для застосування утримувача труб включає дані про навантаження, очікуваний термічний рух і порогове значення швидкості блокування. Наші інженери працюють зі звітами про напругу вашої труби, щоб підтвердити відповідний розмір і налаштування. Спеціалізовані менеджери облікового запису відповідають на запити протягом 24 годин і без затримки надають технічні рекомендації.

Спеціальні конфігурації — нестандартний хід, спеціальні матеріали для корозійних атмосфер або документація ядерного класу — обробляються як звичайні замовлення, а не як винятки. Після доставки ми надаємо інструкції з монтажу та обслуговування, включаючи рекомендації щодо періодичного функціонального тестування, щоб забезпечити постійну надійність протягом усього терміну служби.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Об’єкт площею 35 000 м², Цзянсу, Китай — експорт у понад 45 країн.

Гідравлічні демпфери, які блокуються лише тоді, коли це потрібно трубі, і не заважають решту часу.
