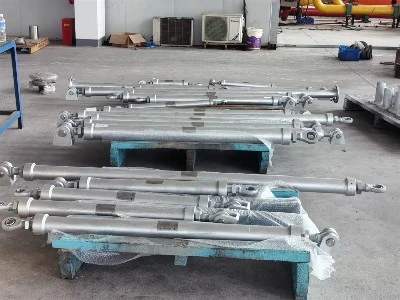

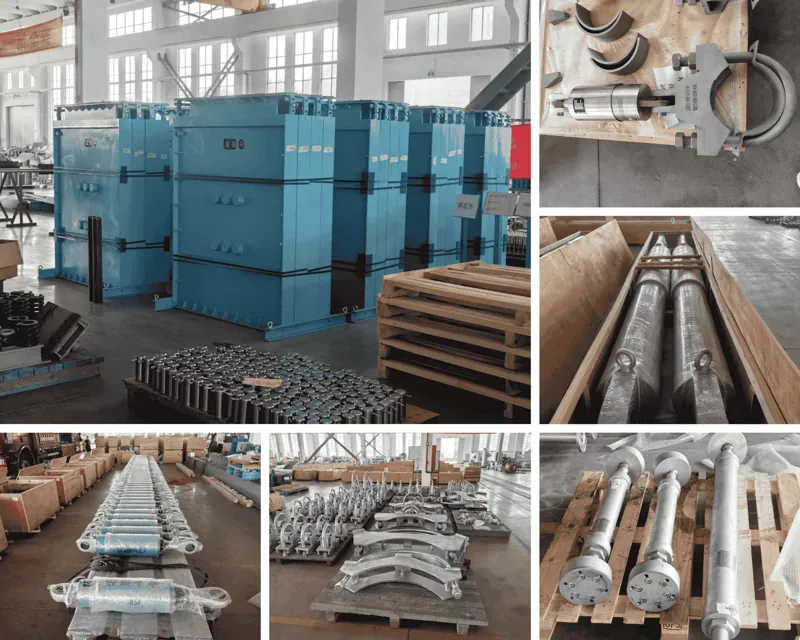

Спіральні стійки

Компанія Yangzhou Tianshun розробляє та виробляє стійки гойдання для виробництва електроенергії, нафтохімії, систем опалення, вентиляції та кондиціонування, суднобудування та атомної промисловості. З 2012 року наша фабрика в Цзянсу, Китай — площею 35 000 м² із понад 100 кваліфікованим персоналом — постачає пристрої для обмеження труб для проектів у понад 45 країнах. Кожна стійка гойдання створена відповідно до сертифікованої системи якості ISO 9001:2015 і постачається з необхідною документацією про випробування та матеріали.

Поворотна стійка обмежує бічний рух труби, не стримуючи теплового розширення в осьовому напрямку. У нормальній роботі він допускає повільне теплове зміщення вздовж участку труби. При появі бокової сили — від вітру, сейсмічного прискорення, гідроудару, вібрації обладнання, що обертається, або руху хвилі на морській платформі — стійка діє як жорсткий елемент, утримуючи трубу в потрібному положенні та передаючи навантаження на конструкцію будівлі або сталеву стійку. Це захищає зварні шви труб, фланці та підключене обладнання від втомних пошкоджень і ударів.

Оскільки опору можна встановити під будь-яким кутом, її можна встановити як вертикально, так і горизонтально та під нахилом. Регулювання його довжини дозволяє команді будівельника підігнати його до фактичного зазору між кріпленням труби та структурною точкою кріплення, поглинаючи допуски, які не завжди можна передбачити на кресленнях.

Конструкція та ключові особливості

Корпус з високоміцної сталі

Розпірна труба, кінцеві фітинги та фурнітура виготовлені з вуглецевої або низьколегованої сталі, вибраної для заданого навантаження та температури. Стандартні сертифікати матеріалів супроводжують кожну партію, що підтверджує механічні властивості та хімічний склад. Для корозійних або морських середовищ доступні марки нержавіючої сталі.

Регульована довжина для точності в полі

Телескопічний або різьбовий механізм регулювання дозволяє встановити розпірку на точну встановлену довжину на місці. Типові варіанти регулювання ходу: ±25 мм, ±50 мм і ±100 мм. Ця можливість регулювання означає, що стійку можна встановити без різання або зварювання, і вона компенсує незначне зміщення між башмаком труби та конструкцією.

Кілька варіантів кінцевого підключення

Щоб задовольнити різні варіанти кріплення труб і структурних інтерфейсів, опору можна постачати з кульовими шарнірами, шпильками або різьбовими з’єднаннями. Кульові шарніри дозволяють обертатися під кутом і запобігають введенню згинальних моментів у трубу стійки. Кінці Clevis забезпечують просте штифтове з’єднання для простого встановлення. Ми поставляємо тип торця, який відповідає стандартній деталі проекту.

Захист від корозії для тривалого терміну служби

Стандартною обробкою поверхні є гаряче цинкування, яке забезпечує рівномірне покриття всередині та зовні труби. Для покращеного захисту ми пропонуємо міцні епоксидні покриття, епоксидну смолу, скріплену плавленням (FBE), і тришарові поліетиленові (3PE) системи. Вибір покриття узгоджується з урахуванням атмосферних умов і робочої температури на місці.

Відповідність міжнародним стандартам

Розпірні стійки розроблені та виготовлені відповідно до ASME B31.1 і B31.3 для технологічних і силових трубопроводів, MSS SP-58 для опор труб і стандартів GB/T. Якщо специфікація проекту вимагає альтернативних кодів, ми перевіряємо технічну сумісність і забезпечуємо застосовний стандарт.

Технічні характеристики

Вантажопідйомність понад 480 кН і нестандартні ходи обробляються за індивідуальним замовленням. Наша команда інженерів перевіряє конструкцію для даного варіанту навантаження та надає креслення затвердження перед виготовленням.

Додаткові аксесуари

Щоб відповідати конкретним вимогам щодо встановлення та продуктивності, можна включити такі аксесуари:

Динамічні обмеження, які додають функцію блокування, чутливу до швидкості, для випадкових імпульсних навантажень

Пружинні віброізолятори в поєднанні зі стійкою для гасіння високочастотної вібрації в трубопроводах малого діаметра

Жорсткі з’єднувальні штанги для застосувань, де не потрібне регулювання довжини, і перевага віддається простий стяжній тязі

Покращені антикорозійні покриття, такі як FBE і 3PE для закопаного або підводного обслуговування

Ці аксесуари інтегруються на заводі, а повна збірка перевіряється як єдине ціле перед відправкою.

Контроль якості та документація

Кожна стійка гойдання перевіряється на розміри та, якщо це можливо, випробовується на навантаження, щоб підтвердити вказану вантажопідйомність. Для динамічних або сейсмічних застосувань ми надаємо сертифікати випробувань і відстеження матеріалу до числа нагріву. Зварні шви перевіряються кваліфікованим персоналом за допомогою візуального та, якщо потрібно, проникнення.

Наші процедури, сертифіковані за стандартом ISO 9001, контролюють увесь процес, починаючи від перевірки сталі та матеріалів покриття і закінчуючи остаточним складанням і пакуванням. Понад 70% наших замовлень надходять від постійних клієнтів, які довіряють продуктивності наших обмежувачів труб проект за проектом.

Де встановлені стійки гойдання

Генерація електроенергії

Лінії магістральної пари та живильної води на теплових і атомних станціях покладаються на розпірні стійки для стримування бічного руху під час парових ударів і сейсмічних явищ без обмеження осьового теплового росту.

Нафтохімічні та нафтопереробні заводи

Трубні стелажі в технологічних установках обладнані розпірками для обмеження коливання від вітру, вибуху та вібрації двофазного потоку. Регульована довжина робить їх практичними для модернізації в існуючих перевантажених стелажах.

ОВК та багатоповерхівки

У стояках охолодженої води, водопровідних лініях конденсатора та водопровідних трубах у високих будинках використовуються розпірки для контролю бічного руху, спричиненого циклічною температурою та коливанням будівлі. Оцинковане покриття підходить для відкритих внутрішніх і зовнішніх місць.

Суднобудування та морські платформи

Труби на суднах і морських платформах стикаються з постійним рухом хвиль і механізмів. Розпірні стійки з корпусами з нержавіючої сталі та покриттям, що стійко до корозії, зберігають центрування та захищають з’єднання труб від втоми в цих агресивних середовищах.

Атомні об'єкти

У системах трубопроводів, пов’язаних з безпекою, використовуються розпірки, розроблені відповідно до конкретного проекту ядерного кодексу, з повним пакетом матеріалів і документації для випробувань.

Часті запитання

Чим стійка гойдання відрізняється від жорсткої стійки чи демпфера?

Жорстка стійка блокує всі рухи, включаючи теплове розширення, яке може викликати надмірне навантаження на трубу. Гідравлічний демпфер допускає повільний термічний рух і блокується лише при швидкому динамічному русі. Розпірна стійка забезпечує жорстке бокове обмеження в одній площині, одночасно допускаючи осьове теплове зміщення, що робить його придатним для застосувань, де відомий напрям теплового зростання, а бічне навантаження передбачуване.

Яке температурне обмеження застосовується до стандартної стійки з вуглецевої сталі?

Стандартні стійки з вуглецевої сталі з гарячим оцинкуванням можуть працювати приблизно до 350 °C. Для більш високих температур до 550 °C ми використовуємо леговану сталь і високотемпературні покриття або залишаємо корпус без покриття. Компоненти кінцевого з'єднання також підібрані відповідно до підвищеної температури. Ми рекомендуємо повідомити фактичну температуру поверхні труби під час запиту, щоб вибрати правильний матеріал.

Чи можна встановити стійку гойдання в будь-якій орієнтації?

так Стійка може бути встановлена ​​вертикально, горизонтально або під кутом. Кінцеві з’єднання кульового шарніра враховують кутове зміщення, а регульована довжина враховує допуски на місці в будь-якій орієнтації. Єдина вимога полягає в тому, щоб конструкція з обох кінців могла витримувати вказане навантаження.

Чи доступне налаштування за межами перелічених діапазонів?

Ми регулярно поставляємо стійки гойдання з навантаженнями понад 480 кН, нестандартними ходами регулювання та спеціальними кінцевими фітингами. Індивідуальні замовлення обробляються за допомогою креслень затвердження та розрахунків конструкції, які надаються перед початком виробництва.

Які документи супроводжують відправлення?

Кожне замовлення включає сертифікати випробувань матеріалів, звіти про розміри, відповідність обробки поверхні та, якщо потрібно, записи про функціональні випробування. Для ядерних або важливих для безпеки застосувань ми надаємо повну документацію щодо відстеження та відповідності, як зазначено в замовленні на закупівлю.

Які у вас типові терміни виконання?

Стандартні стійки гойдання із загальними характеристиками можна виготовити за чотири-п’ять тижнів. Великі навантаження, леговані сталі та спеціальні покриття можуть збільшити графік. Ми підтверджуємо точну дату доставки під час пропозиції та підтримуємо прозоре планування виробництва.

Робота з Tianshun

Коли ви зв’яжетеся з нами щодо вимог до стійки гойдання, спеціальний менеджер з роботи з клієнтами, який володіє знаннями про розробку продукту, відповість протягом 24 годин. Наша команда перевіряє ваші дані про навантаження, робочу температуру, розмір труби та переваги кінцевого з’єднання, щоб запропонувати конфігурацію, яка відповідає як конструкції, так і об’єкту. Нестандартна довжина, спеціальні покриття та пакети документації є частиною нашого щоденного постачання, а не винятком.

Після доставки ми залишаємося доступними для консультацій щодо встановлення та підтримки після встановлення. Довгострокова довіра наших клієнтів, відображена в повторних операціях понад 70%, підтверджує, що наші стійки гойдання працюють відповідно до очікувань протягом років служби.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Об’єкт площею 35 000 м², Цзянсу, Китай – експорт у понад 45 країн.

Розпірні стійки, які утримують трубу збоку, дозволяючи їй дихати в аксіальному напрямку.
