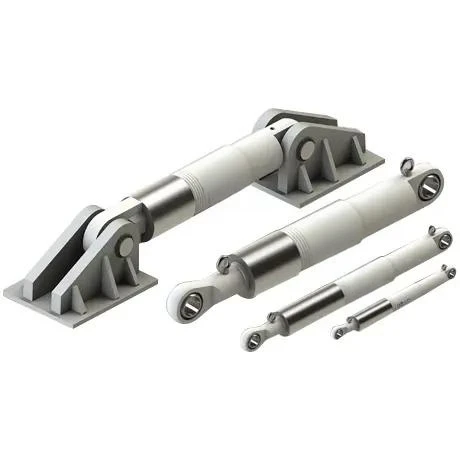

Демпфер в'язкої рідини

Yangzhou Tianshun постачає амортизатори в’язкої рідини для цивільного будівництва, мостів, електроенергетики та промисловості. Наше виробництво розташоване на заводі площею 35 000 м² у Цзянсу, Китай, з кваліфікованою робочою силою понад 100 осіб. Незважаючи на те, що наш бізнес з підтримки трубопроводів було засновано в 2012 році, команда, що стоїть за нашими демпферними продуктами, має понад 20 років спеціалізованого досвіду в технології рідинного демпфування. Результатом став наш демпфер із в’язкою рідиною третього покоління, продукт, який ми розробили з повністю власною інтелектуальною власністю. Ми здійснюємо доставку для проектів у понад 45 країнах відповідно до сертифікованої системи якості ISO 9001:2015.

Амортизатор в’язкої рідини – це гідравлічний пристрій, який перетворює механічний рух у тепло, зменшуючи вібрацію та розсіюючи енергію, яку надають конструкції землетруси, сильні вітри чи механізми. Основними компонентами є циліндр, заповнений спеціально підібраним силіконовим маслом, поршень з прецизійним демпферним отвором, поршневий шток, втулки, ущільнювачі та кінцеві з’єднувачі.

За нормальних умов заслінка рухається повільно з тепловим розширенням конструкції або робочим зміщенням, надаючи дуже невеликий опір. Коли динамічна подія змушує структуру рухатися швидко, поршень штовхає рідину через демпферну структуру на високій швидкості. Різниця тиску на поршні створює силу опору, пропорційну швидкості, і енергія розсіюється у вигляді тепла в рідині. Коли зовнішня сила зменшується, заслінка повертається до свого нейтрального стану, готова до наступного циклу.

Технологія третього покоління і чому це важливо

Наш демпфер із в’язкою рідиною третього покоління заснований на принципі амортизації струминного отвору з використанням силіконової олії з низькою в’язкістю. Попередні покоління амортизаторів часто покладалися на середовища з високою в’язкістю, які могли змінювати властивості з температурою та старінням, що призводило до нестабільної продуктивності з часом. Конструкція третього покоління долає це, пропускаючи рідину через точно оброблені маленькі отвори на високій швидкості, створюючи стабільну та передбачувану силу амортизації.

Переваги вимірні. Характеристика амортизації добре повторюється в широкому діапазоні температур, оскільки силіконова олія з низькою в'язкістю підтримує стабільну в'язкість під час експлуатації. Внутрішня демпфіруюча структура розроблена таким чином, що довговічність і надійність значно покращені порівняно з продуктами попереднього покоління. Немає механічних клапанів, які можуть залипнути або зношуватися, а амортизація досягається виключно за рахунок динаміки рідини. Ця технологія представляє найвищі можливості серед вироблених нами в’язких демпферів, і ми маємо повні права інтелектуальної власності на дизайн.

Надійність конструкції та матеріалів

Циліндр і поршень в зборі

Циліндр виготовлено з високоміцної сталі, обробленої з жорсткими допусками на круглість отвору та обробку поверхні. Поршневий шток покритий твердим хромом або оброблений еквівалентним процесом поверхневого зміцнення для захисту від подряпин і корозії. Сам поршень містить систему отворів струменів, розмір яких відповідає необхідному коефіцієнту демпфування та показнику швидкості для конкретного проекту.

Система ущільнень для тривалого терміну служби

Ущільнювачі вибираються відповідно до сумісності з силіконовою олією та стійкості до зношування під час багаторазових циклів. Ущільнення призначене для утримання рідини всередині та забруднення зовні, навіть у запиленому або морському середовищі. Довгострокова цілісність ущільнення є однією з причин, чому ми можемо запропонувати подовжений термін служби цих амортизаторів.

Рідина середньої стабільності

Амортизуючим середовищем є силіконова олія високої чистоти з низькою в'язкістю. Він не деградує, не склеюється і не змінюється помітно протягом десятиліть очікуваної служби. Чутливість до низьких температур забезпечує постійну роботу заслінки незалежно від того, встановлена ​​вона в мосту з холодним кліматом або на гарячому промисловому підприємстві.

Кінцеві з'єднувачі

Штифтові головки, скоби та сферичні підшипники доступні для взаємодії з конструкцією та опорним елементом. Ці з’єднання розроблені для передачі повної номінальної сили амортизації без введення небажаних згинальних моментів у корпус амортизатора.

Технічний обсяг

Усі параметри пристосовані до структурного аналізу. Ми переглядаємо специфікації проекту та підтверджуємо характеристики заслінки перед виготовленням.

Контроль якості та тестування

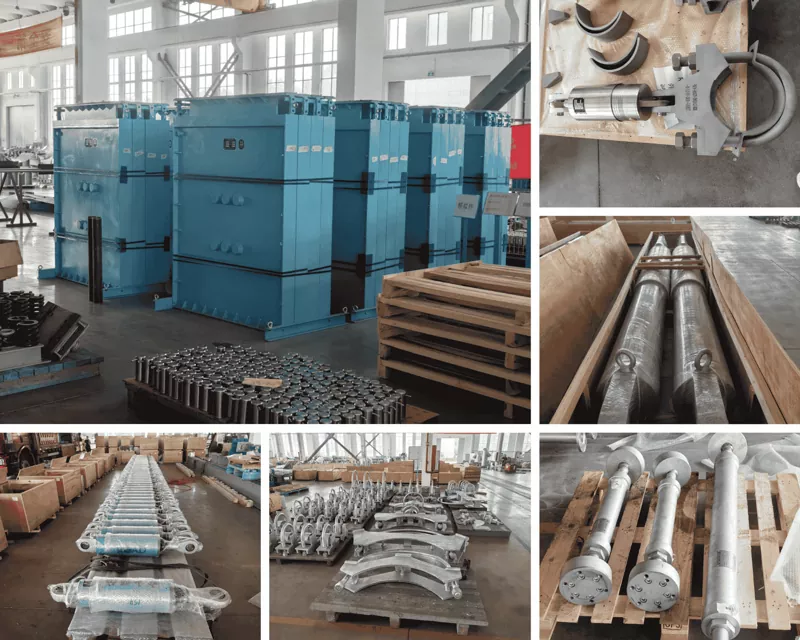

Кожен демпфер для в’язкої рідини проходить заводські приймальні випробування на каліброваному стенді для динамічних випробувань. Випробування застосовує цикли синусоїдального або трикутного зміщення при репрезентативних швидкостях проекту та вимірює результуючу силу. Ми перевіряємо, що виміряна сила демпфування знаходиться в межах заданої межі допуску, а експонента швидкості відповідає розрахунковому значенню. Записи випробувань є частиною остаточного пакету документації.

Відстеження матеріалу підтримується для всіх граничних і структурних компонентів тиску. Зварні шви перевіряються кваліфікованим персоналом, і за потреби надаються звіти про неруйнівні випробування. Наші сертифіковані процедури ISO 9001 охоплюють весь процес, від вхідної рідини та перевірки сталі до остаточного фарбування та пакування.

Для критично важливих застосувань, таких як лікарні та мости в зонах високої сейсмічної активності, ми можемо підтримати додаткові кваліфікаційні випробування, включно з втомним циклом після закінчення проектного терміну служби, випробування на міцність ущільнення та перевірку стійкості до корозії.

Там, де застосовуються гасителі в’язкої рідини

Цивільні будівлі

Житлові вежі, офісні будинки та торгові центри використовують в’язкі демпфери, щоб зменшити коливання під час землетрусів і сильного вітру. Демпфери часто інтегровані в кріплення або з’єднані зі зсувними стінами для поглинання енергії та захисту основної конструкції.

Lifeline інженерія

Лікарні, школи, центри реагування на надзвичайні ситуації та інші об’єкти, які повинні продовжувати працювати після сейсмічної події, покладаються на в’язкі демпфери, щоб обмежити пошкодження конструкції. Здатність підтримувати функцію, коли громади цього потребують найбільше, є ключовим фактором вибору заслінок у цих проектах.

Промислові об'єкти

Заводські будівлі, технологічні вежі та опорні конструкції важкого обладнання піддаються вібрації від обертового обладнання та випадкових динамічних навантажень. В'язкі демпфери зменшують втому та покращують комфорт і безпеку оператора.

Мости

Пішохідні мости та віадуки на автомагістралях використовують в’язкі амортизатори для контролю руху настилу, викликаного рухом, вітром і сейсмічним збудженням. Демпфери, встановлені між палубою та опорами або між суміжними прольотами, зменшують зміщення підшипників і запобігають ударам.

Електростанції та нафтохімічні заводи

Трубопровідні системи та рами обладнання на енергетичних і нафтохімічних підприємствах виграють від в’язких демпферів, де потрібна сейсмічна стійкість або віброізоляція. Можливість розробити демпфери для певних порогів швидкості робить їх придатними як для випадкових екстремальних подій, так і для безперервної вібрації.

Металургія

Важкі структурні рами, що підтримують печі, прокатні стани та системи транспортування матеріалів, є кандидатами на в’язке демпфування для обмеження динамічного посилення під час роботи.

Часті запитання

Яка різниця між демпфером для в’язкої рідини та гідравлічним демпфером?

Гідравлічний демпфер діє як фіксатор, чутливий до швидкості: він допускає повільний термічний рух і стає майже жорстким під час швидкого руху. Заслінка в’язкої рідини не блокується. Він застосовує силу опору, яка зростає зі швидкістю, і розсіює енергію у вигляді тепла протягом усього руху. Демпфери призначені для безперервного розсіювання енергії, тоді як демпфери призначені для періодичного динамічного обмеження.

Як визначається сила демпфування для проекту?

Інженер-конструктор визначає необхідний коефіцієнт демпфування та показник швидкості на основі динамічного аналізу будівлі або мосту. Ми отримуємо ці параметри разом із ходом, типом кінцевого з’єднання та умовами навколишнього середовища, і відповідно проектуємо заслінку. Якщо ви перебуваєте на попередньому етапі, наші інженери можуть допомогти з вибором параметрів на основі загальних структурних типів і вимог коду.

Чи може демпфер працювати як на розтяг, так і на стиснення?

так Наші амортизатори з в’язкою рідиною розроблені для роботи в обох напрямках, створюючи симетричні або асиметричні сили демпфування за потреби. Розташування отворів можна налаштувати для надання різних характеристик демпфування при розтягуванні та стисненні, якщо цього вимагає проект.

Яке технічне обслуговування потребує амортизатор для в’язкої рідини?

За нормальних умов заслінка герметична на все життя і не потребує регулярних змін рідини. Рекомендується періодично візуально перевіряти поверхню поршневого штока, ущільнення та кінцеві з’єднувачі. Для критичних застосувань ми надаємо рекомендації щодо інтервалів функціонального тестування. Якщо пристрій потребує ремонту, наша фабрика пропонує повне обслуговування та повторну сертифікацію.

Чи заслінки сертифіковані за міжнародними стандартами?

Ми виробляємо антисейсмічні пристрої відповідно до EN 15129 і можемо відповідати вимогам ASCE 7, AASHTO та інших національних норм за запитом. Маркування CE доступне для проектів у Європейській економічній зоні. Усі необхідні протоколи випробувань і декларації включені в пакет документації.

Який типовий час виготовлення спеціального демпфера?

Час виготовлення залежить від потужності сили, ходу та кількості. Орієнтовно, стандартні амортизатори можна виготовити за вісім-десять тижнів. Великі амортизатори або замовлення великої кількості можуть вимагати додаткового часу, що ми підтверджуємо під час пропозиції. Ми підтримуємо прозорість щодо етапів виробництва протягом всього замовлення.

Робота з Tianshun

Коли ви зв’яжетеся з нами щодо вимоги до амортизатора для в’язкої рідини, спеціальний менеджер з роботи з демпферами відповість протягом 24 годин. Ми перевіряємо критерії ефективності вашої конструкції, включаючи силу демпфування, хід і показник швидкості, і надсилаємо технічну та комерційну пропозицію. Індивідуальні кінцеві фітинги, спеціальні покриття та проектна документація є частиною нашого стандартного обсягу поставок.

Наш накопичений понад два десятиліття досвіду в технологіях демпфування означає, що ми можемо підтримувати ваш проект від концепції до введення в експлуатацію. Після доставки ми залишаємося доступними для керівництва з монтажу та консультацій щодо довгострокового обслуговування. Високий відсоток повторних робіт від інженерних фірм і підрядників свідчить про те, що наші заслінки забезпечують очікувану продуктивність протягом усього терміну служби конструкції.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Об’єкт площею 35 000 м², Цзянсу, Китай – експорт у понад 45 країн.

Амортизатори в’язкої рідини перетворюють руйнівний рух на нешкідливе тепло, безшумно захищаючи конструкцію день за днем.
