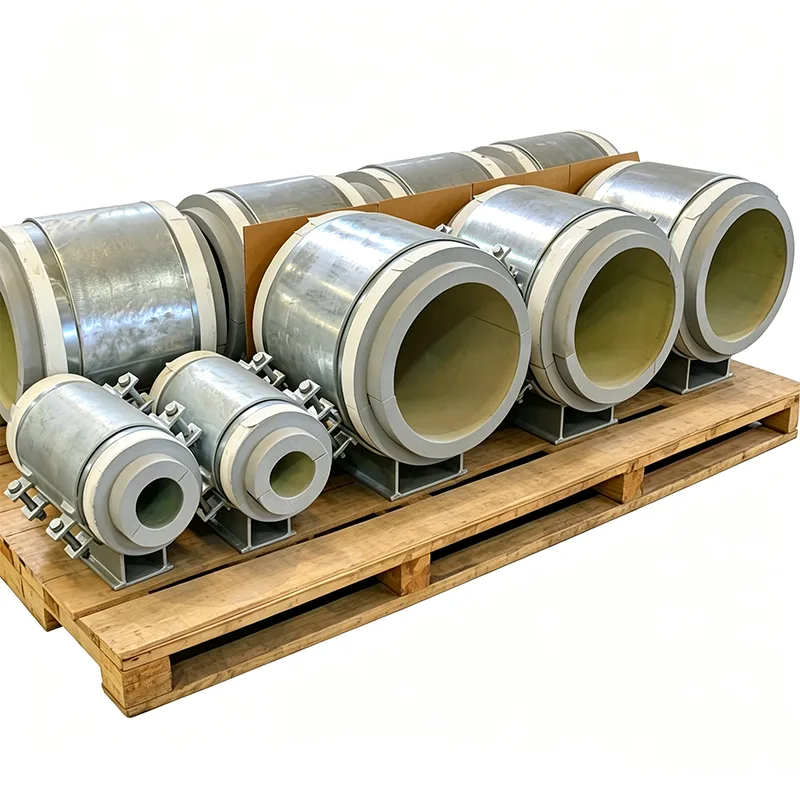

Попередньо ізольована опора для ковзання труб

Труба, яка розширюється і звужується під впливом температурних змін, повинна рухатися на своїх опорах. Труба, яка повинна залишатися ізольованою, потребує непорушної теплозахисної оболонки. Задовольнення обох вимог в одній опорній точці зазвичай означає встановлення окремої ковзної пластини, а потім розрізання ізоляції навколо неї на місці — послідовність, яка залишає місце для зміщення, стиснутої ізоляції та ненадійної пароізоляції. Попередньо ізольована ковзаюча опора труби вирішує цю проблему шляхом об’єднання ковзного механізму та ізоляційного блоку в єдиний, зібраний на заводі блок, який прибуває на місце, готовий прийняти трубу та прилеглу ізоляцію.

З 2012 року ми виробляємо ці інтегровані ковзні опори на нашому заводі в Янчжоу для паропроводів, мереж охолодженої води та кріогенних транспортних труб у понад 45 країнах. Кожен вузол розроблений таким чином, щоб труба вільно рухалася, ізоляція залишалася недоторканою, а опорна сталь залишалася при безпечній температурі.

Як функції ковзання та ізоляції працюють разом

Корпус опори містить жорсткий ізоляційний блок високої щільності, який передає навантаження труби від сідла до опорної плити. Жоден метал не торкається металу через шлях навантаження: сама ізоляція діє як терморозрив. Під ізоляційним блоком ковзаюча пара з низьким коефіцієнтом тертя точно розташовується під час виготовлення.

Верхній ковзний компонент являє собою відполірований лист з нержавіючої сталі, прикріплений до нижньої сторони ізоляційного блоку або до проміжної пластини розподілу навантаження.

Нижній ковзний компонент — це PTFE або просочена графітом прокладка, закріплена на верхній частині сталевої опорної плити.

Весь інтерфейс ковзання закрито всередині опорного корпусу, захищеного від будівельного пилу, піску, що розноситься вітром, і вологи, які з часом можуть збільшити тертя або спричинити корозію.

Площа поверхні ковзання та довжина шляху розраховуються на основі даних аналізу напруги в трубі. Ми додаємо щедрий запас понад максимально очікуване зміщення, тому навіть незвичайний перехідний процес не підштовхне опору за межі проектного діапазону.

Ізоляція, яка працює за вашої робочої температури

Матеріал ізоляційного блоку вибирається відповідно до конкретних теплових умов вашої лінії, а не з універсального асортименту. Наші стандартні варіанти матеріалів включають:

PIR високої щільності (поліізоціанурат): для охолодженої води, розсолу та холодних послуг до -50°C.

Пористе скло: для кріогенних застосувань до -196°C, де вологостійкість є критичною.

Силікат кальцію: для пари, гарячого масла та технологічних ліній до 650°C.

Плити на основі перліту або мікропористі: для застосувань, які вимагають дуже низької теплопровідності при екстремальних температурах.

Кожен блок обробляється відповідно до діаметра труби та товщини ізоляції, визначених для проекту. Його міцність на стиск перевіряється відносно повного гідровипробувального навантаження, а не лише робочої ваги, щоб запобігти роздавлюванню під час введення в експлуатацію.

Пароізоляція, яка не переривається

Металевий корпус башмака виготовлений із вбудованим ущільнювальним фланцем. Коли бригада об’єкта встановлює ізоляцію труби та зовнішнє облицювання, вони підводять пароізоляцію безпосередньо до цього фланця та заклеюють його клеєм або стрічкою. Результатом є безперервний конверт, який можна перевірити, який проходить прямо через місце опори — без зазорів, без вирізаних вручну латок, без опори на мастику, що наноситься на місці.

Документація та надійність

Кожна попередньо ізольована опора для слайдів постачається з повним комплектом документації:

Сертифікати EN 10204 типу 3.1 для всіх сталевих деталей.

Технічні характеристики ізоляційних матеріалів із значеннями теплопровідності та міцності на стиск при розрахунковій температурі.

Сертифікати коефіцієнта тертя ковзання, підтверджені лабораторними дослідженнями.

Звіти про розміри, що підтверджують діапазон ходу, товщину блоку та розміри базової плити.

Загальні програми

Пароконденсатопроводи естакади електростанцій і промислових об'єктів.

Лінії охолодженої води та централізованого охолодження, де опори ковзання розташовані на довгих прямих ділянках.

Кріогенні трубні канали, де теплове стягнення вимагає надійної поверхні ковзання з низьким коефіцієнтом тертя.

Будь-яка ізольована система трубопроводів, де зібрані на місці ковзні пластини сповільнили б встановлення ізоляції та створили труднощі з перевіркою.

Чому Тяньшунь?

Ковзна опора, яка зв’язує або руйнує свою ізоляцію після кількох термічних циклів, не є ковзною опорою — це замовлення на майбутній ремонт. Наш інтегрований на заводі підхід усуває різноманітність монтажу на місці та гарантує, що ковзаючі поверхні вирівняні, ізоляційний блок повністю підтримується, а пароізоляція може бути виконана командою на місці. Завдяки понад 70% повторної бізнес-підтримки та інженерної підтримки, яка починається з ваших ізометричних даних, ми пропонуємо продукт, який працює передбачувано від першого нагрівання до останнього.

FAQ

З: Чи можна замінити поверхню ковзання, якщо вона зношується?

A: Поверхні ковзання закриті та скріплені всередині заводської збірки, тому заміна на місці непрактична. Матеріали, які ми використовуємо, розраховані на десятиліття руху за проектних навантажень, і ми надаємо дані випробувань на тертя з кожним замовленням.

Q: Який температурний діапазон охоплено?

A: Від -196°C (пористе скло) до +650°C (силікат кальцію). Вищі температури можна витримати за допомогою спеціальних матеріалів — зверніться до нашої команди інженерів.

З: Як зупинити ізоляційний блок від зсуву під час ковзання?

A: Площина ковзання розташована під ізоляційним блоком, і жорстка пластина розподілу навантаження розділяє їх. Ізоляція відчуває тільки навантаження на стиск; сили ковзання передаються безпосередньо між металевими поверхнями.

З: Чи можу я отримати ковзаючу опору, яка також направляє трубу збоку?

A: Так. Ми можемо додати інтегровані напрямні пластини до опорного корпусу, що дозволяє осьовий рух, одночасно стримуючи бічні зміщення.
