Опори для ізольованих труб

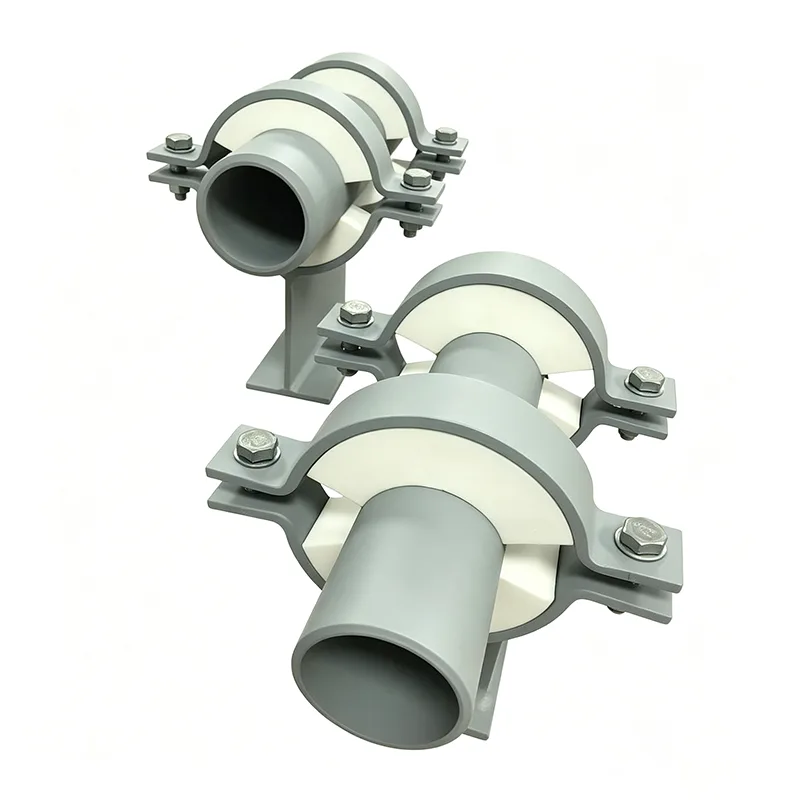

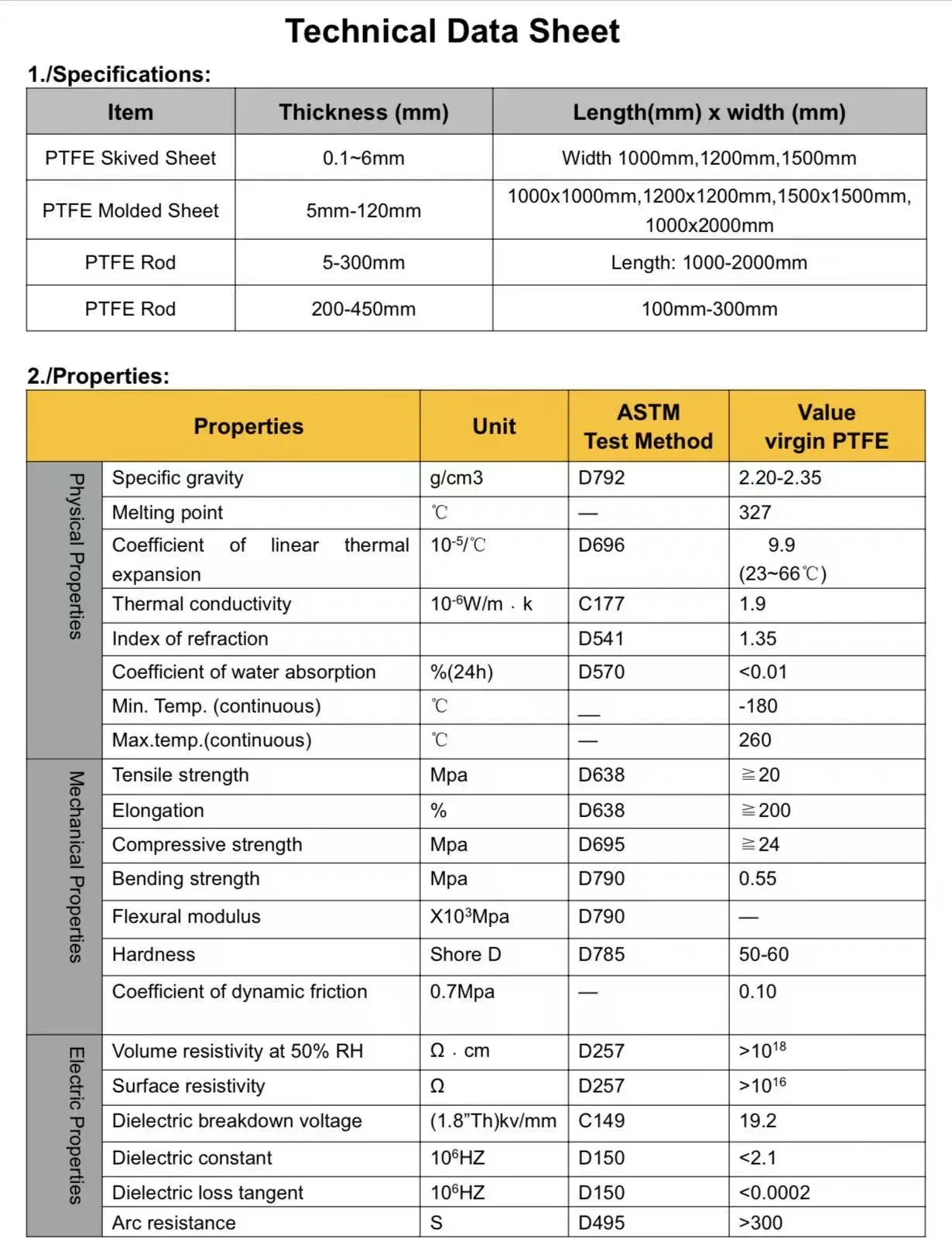

Це спеціально розроблена опора для ізольованих трубопроводів, сконструйована для утримання ізоляції з PTFE, обробленого на машинній обробці та стисненого формування. Зараз на російському ринку існує високий попит на цей продукт. У Китаї якість продукції з ПТФЕ значно відрізняється, що ускладнює міжнародним трейдерам пошук високоякісних товарів. Наша компанія використовує матеріали преміум-класу та виготовляє опори в діапазоні розмірів від DN20 до DN1200.

Неізольована опора на добре ізольованій трубі є отвором у системі. На лінії охолодженої води капає конденсат. На паропроводі він випромінює тепло. На кріогенній трубі він витягує вологу з повітря та заморожує її. Суть опори ізольованої труби полягає в тому, щоб закрити цю щілину — витримати вагу труби, вмісту та ізоляції без створення теплового короткого замикання між трубою та конструкцією.

Компанія Yangzhou Tianshun з 2012 року розробляє та виготовляє опори для ізольованих труб для мереж централізованого охолодження, промислових парових систем, LNG-терміналів і підприємств харчової промисловості по всьому світу. Ми створюємо кожну опору як єдину збірку, що пройшла перевірку навантаженням, із повністю інтегрованим ізоляційним блоком, тож вам не потрібно виготовляти терморозрив на місці.

Як працює терморозрив

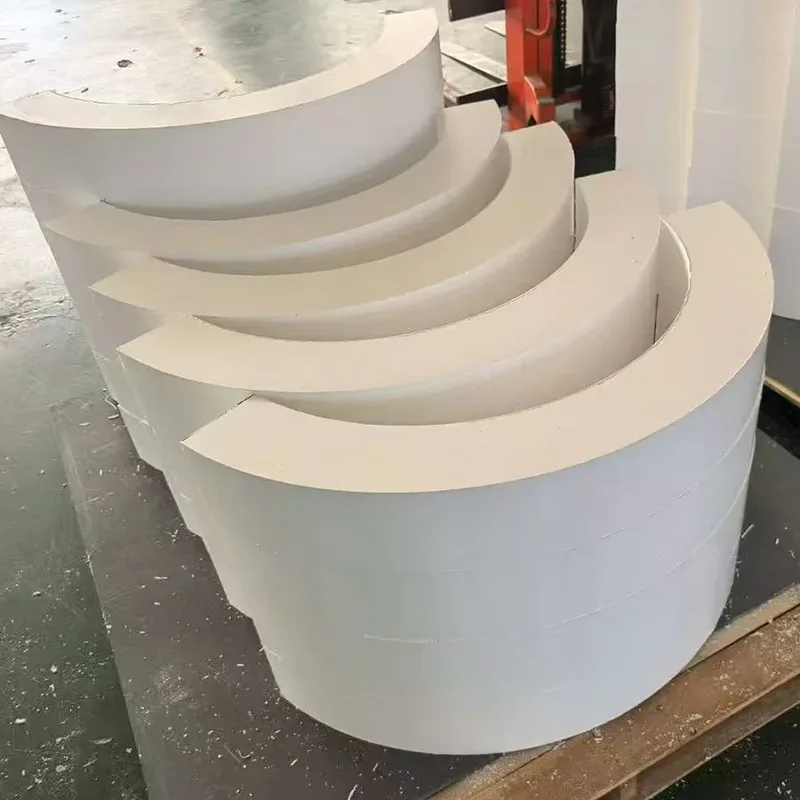

У стандартному башмаку для труб металеве сідло спирається безпосередньо на металеву опорну плиту. Тепло або холод проводять прямо наскрізь. У ізольованій опорі між двома металевими частинами розташований жорсткий ізоляційний блок. Навантаження труби переходить від сідла до ізоляції, а від ізоляції до опорної плити. Сідло ні в якому разі не торкається основи. Блок оброблений відповідно до діаметра труби з одного боку та сталевої основи з іншого, що забезпечує повний контакт і відсутність точкових навантажень.

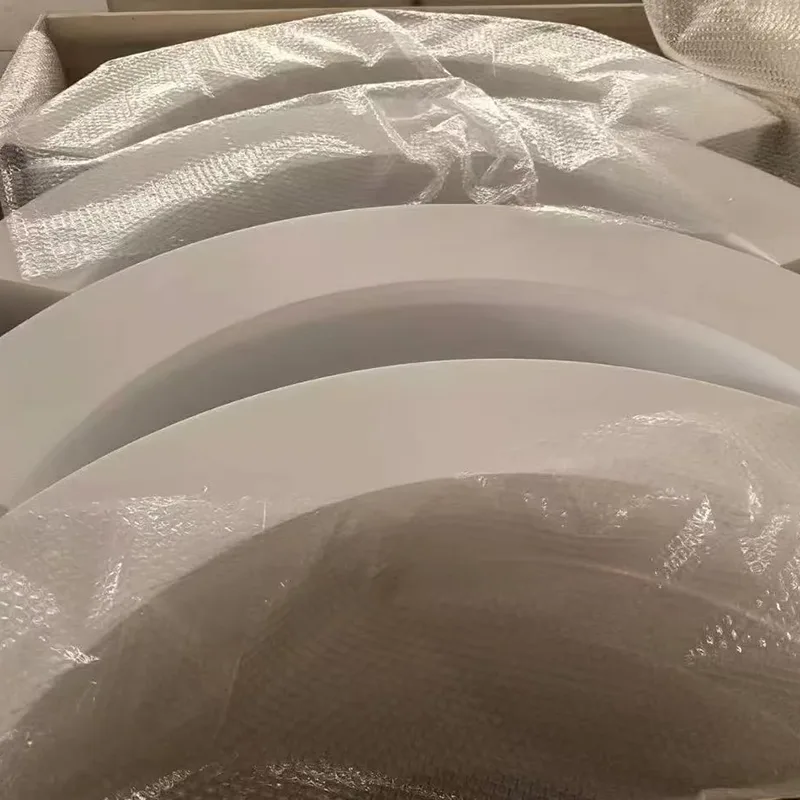

Матеріал блоку вибрано таким чином, щоб залишатися міцним при розрахунковій температурі. Поліізоціанурат високої щільності (PIR) підходить для ліній охолодженої води та гліколю. Порожнисте скло витримує кріогенну роботу до -196°C і забезпечує майже нульову паропроникність. Силікат кальцію витримує температуру пари та гарячого масла до 650°C. Міцність блоку на стиск перевіряється на повне гідровипробувальне навантаження, а не тільки на робочу вагу, щоб він не розчавився під час введення в експлуатацію.

Пароізоляція, яка не зупиняється на опорі

На холодних трубах потрапляння вологи є найбільшою довгостроковою загрозою. Водяна пара, яка проникає через ізоляцію, згодом конденсується, замерзає або роз'їдає поверхню труби. Наші ізольовані опори побудовані з суцільним металевим ущільнювальним коміром навколо ізоляційного блоку. Бригада об’єкта проводить ізоляційну оболонку труби до цього хомута та заклеює її клеєм або стрічкою. Без розриву. Без нашивки, вирізаної вручну. Просто чистий, перевірений паровий затвор, який залишається герметичним.

Коли трубі потрібно ковзати, ізоляція залишається на місці

Багато ізольованих ліній розширюються та стискаються під впливом температури. Стаціонарна опора боротиметься з цим рухом. Ми інтегруємо поверхню ковзання з низьким коефіцієнтом тертя безпосередньо в опорний вузол. Полірований лист з нержавіючої сталі прикріплений до нижньої сторони ізоляційного блоку (або до пластини розподілу навантаження під ним). ПТФЕ або просочена графітом прокладка прикріплена до верхньої частини базової пластини. Дві поверхні ковзають одна об одну з досить низьким коефіцієнтом тертя, щоб власні теплові сили труби могли подолати їх. Весь інтерфейс ковзання закрито в опорному корпусі, захищеному від пилу, піску та води, тому він може вільно рухатися протягом усього терміну служби системи.

Створено, щоб відповідати специфікаціям вашої труби, а не каталог

Ми не збираємо утеплену опору з полиці. Кожне замовлення налаштовується відповідно до:

Розмір труби і товщина стінки

Матеріал і товщина ізоляції

Робочі та розрахункові температури

Допоміжні навантаження (власна вага, гідровипробування, випадкові)

Вимоги до переміщення (осьовий слайд, фіксований анкер, бічна напрямна)

Вплив на навколишнє середовище (в приміщенні, на відкритому повітрі, в узбережжі, змив, пожежна зона)

Стандартними сталевими компонентами є гарячеоцинкована вуглецева сталь і нержавіюча сталь (304L, 316L) для корозійних або гігієнічних застосувань. Усі зварювальні роботи конструкцій виконуються кваліфікованими зварювальниками відповідно до сертифікованих процедур.

Застосування в різних секторах

Охолоджена вода та централізоване охолодження: без конденсації, без крапель, без CUI.

Пара та гаряча вода: мінімальна втрата тепла, безпечна температура дотику та ковзаючі пластини, які пристосовуються до розширення.

Кріогенні та СПГ: ізоляційні блоки з пористого скла, корпуси з нержавіючої сталі та холодні черевики, які запобігають льоду на конструкції.

Харчова та фармацевтична промисловість: нержавіюча сталь, гігієнічна обробка, герметизована ізоляція та повна сумісність з миттям.

Нафта і газ: кислі робочі матеріали, вогнестійкі варіанти та паронепроникні конструкції для прибережних і морських середовищ.

Документація, яка підтверджує кожне замовлення

Кожне постачання включає сертифікати матеріалів EN 10204 типу 3.1, таблиці даних ізоляції зі значеннями міцності на стиск і теплопровідності, звіти про перевірку розмірів і сертифікати випробування навантаженням, якщо потрібно. Для нафтогазових проектів ми можемо надати звіти про випробування HIC і документацію про відповідність NACE. Для харчових продуктів звіти про обробку поверхні та декларації про матеріали є стандартними.

FAQ

Q: Чи можете ви підібрати будь-який тип і товщину ізоляції?

A: Так. Ми обробляємо ізоляційний блок відповідно до зовнішнього діаметра вашої труби та товщини ізоляції та вибираємо матеріал блоку для вашої робочої температури.

Q: Ви постачаєте повний блок, включаючи ковзаючу пластину, якщо потрібне переміщення?

A: Так. Ми можемо інтегрувати PTFE або графітову ковзну пластину в основу, і все це укладено в опорний корпус.

З: Як запобігти намокання ізоляційного блоку?

A: Блок повністю інкапсульований у сталевий опорний корпус, і ми надаємо металеву ущільнювальну манжету для безперервного з’єднання пароізоляції з ізоляцією труби.

З: Що робити, якщо моя труба виготовлена ​​з нержавіючої сталі або вимагає гігієнічних умов?

A: Ми виготовляємо всю опору з нержавіючої сталі 304L або 316L з маринованими та пасивованими поверхнями, придатними для миття та харчових середовищ.

З: Чи можу я отримати вогнестійку версію?

A: Так. Ми можемо використовувати матеріали пасивного вогнезахисного захисту, які витримують целюлозний або струменевий вогонь, зберігаючи несучу цілісність протягом необхідного періоду.

Опора ізольованої труби є невеликим компонентом у великому проекті, але її невдача — подрібнена ізоляція, розділений пароізоляційний бар’єр, зачеплена пластина ковзання — може призвести до незапланованої зупинки. Ми надаємо таку підтримку вже більше десяти років, доставляючи в більш ніж 45 країн, причому понад 70% нашого бізнесу припадає на постійних клієнтів. Цей запис існує, тому що ми розглядаємо кожну опору як інженерну збірку, а не товар із запасу. Надішліть нам свій графік труб і характеристики ізоляції. Протягом доби ми надішлемо об’ємну пропозицію та тверду ціну.
