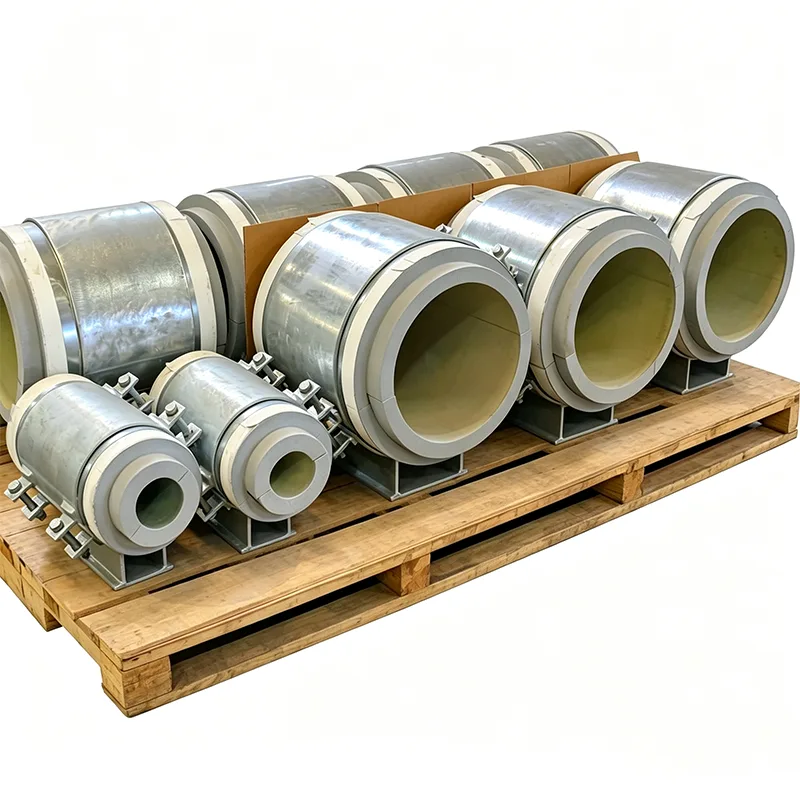

Опори для попередньо ізольованих труб, встановлені на основі

Ізоляція навколо опор труб створює слабкі місця в будь-якій попередньо ізольованій системі. Попередньо ізольовані трубні опори Yangzhou Tianshun, встановлені на основі, постачаються як єдиний заводський блок із повністю герметизованим ізоляційним блоком, інтегрованим пароізоляційним шаром і додатковими ковзаючими пластинами — це скорочує роботу на місці різання, усуває теплові містки та прискорює монтаж. Запитайте пропозицію, надішліть свою специфікацію ізоляції або обговоріть вимоги до вашого проекту.

У проекті з попередньо ізольованими трубопроводами — мережах централізованого опалення, охолодження або промислових гарячих і холодних лініях — система ізоляції настільки міцна, наскільки міцна її найслабша точка. Місця підтримки зазвичай є слабким місцем. Виготовлення ізоляції навколо башмака труби, різання блокового матеріалу до потрібного розміру та ущільнення пароізоляції в незручних місцях потребує часу, значною мірою залежить від кваліфікації монтажника, і його важко перевірити належним чином після встановлення обшивки.

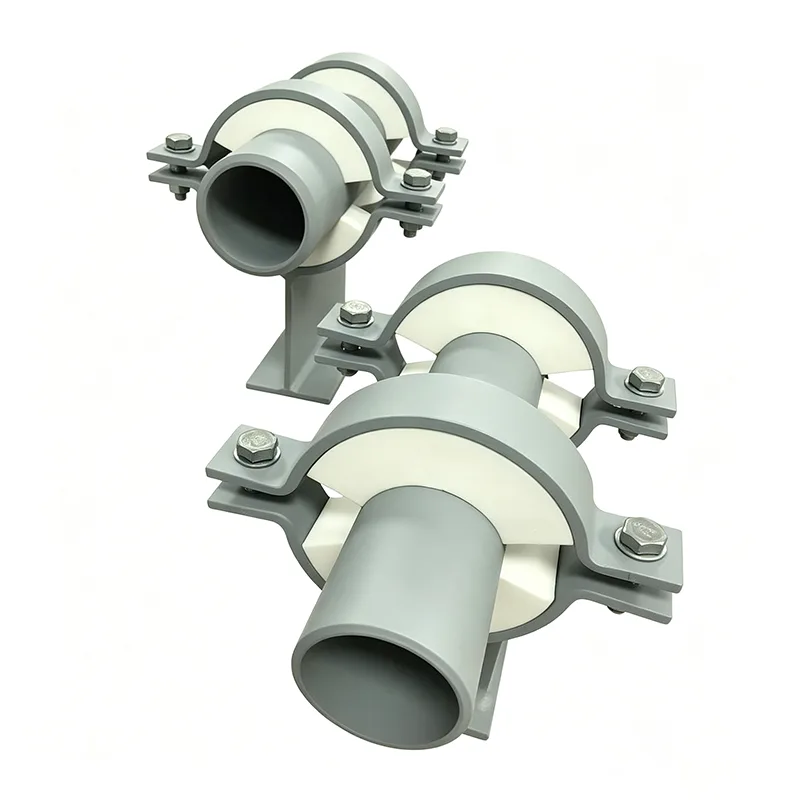

Попередньо ізольовані опори для труб, встановлені на основі, усувають цю роботу на місці. Несучий ізоляційний блок закріплюється на заводі всередині металевого опорного корпусу та герметизується в суцільну оболонку перед тим, як покинути наш завод. Збірка надходить на місце як єдиний, готовий до встановлення блок: прикріпіть його болтами до фундаменту або сталевої конструкції, прокладіть трубу та з’єднайте ізоляцію сусідньої труби безпосередньо з вбудованою ущільнювальною манжетою опори. Ми виробляємо ці опори на нашому підприємстві в Янчжоу з 2012 року для проектів, де послідовність, швидкість і довгострокові характеристики ізоляції не підлягають обговоренню.

Що ви отримуєте в одній заводській збірці

Кожна опора попередньо ізольованої труби, встановлена ​​на основі, складається з трьох інтегрованих шарів:

Жорстка сталева опорна плита з попередньо просвердленими отворами для анкерних болтів, розмір яких відповідає вашим структурним навантаженням і сейсмічним вимогам.

Ізоляційний блок високої щільності, вибраний для робочої температури, повністю захоплений металевим корпусом. Для гарячих послуг до 140°C ми зазвичай використовуємо поліуретан високої щільності (PUR) або поліізоціанурат (PIR). Для охолодженої води та при температурах нижче нуля використовується пористе скло з закритими комірками або PIR з експлуатаційним рейтингом при низьких температурах.

Трубна опора або опора, яка розподіляє навантаження на ізоляційний блок, механічно закріплена для запобігання обертанню або підйому. Люлька розроблена з радіусом, що відповідає зовнішньому діаметру труби, і містить захисний вкладиш для запобігання пошкодженню покриття.

Весь металевий вузол стандартно оцинкований гарячим способом, а для корозійних середовищ доступна нержавіюча сталь. Оскільки ізоляційний блок склеюється в контрольованих заводських умовах, траєкторія стискаючого навантаження є ідеально перпендикулярною, і немає повітряних проміжків, які б дозволили конвективну втрату тепла або міграцію вологи з часом.

Ні теплових мостів, ні витоків пари

Визначальною особливістю цієї опори є те, що сталева опорна плита та трубна опора ніколи не стикаються. Ізоляційний блок витримує повну вагу труби і діє як терморозрив. На холодній трубі це означає, що на опорній плиті чи конструкційній сталі під нею не утворюється іній. На гарячій трубі це означає, що тепло не втрачається до фундаменту.

Для пароізоляції ми виготовляємо опору з вбудованим металевим ущільнювальним фланцем по периметру. Накладена на місці ізоляційна оболонка труби — будь то спірально намотаний металевий лист або термоусадочна втулка — стикається з цим фланцем і герметизується клеєм або стрічкою, утворюючи безперервну пароізоляцію, яку можна перевірити. Ми також попередньо вирізаємо вторинну ізоляцію навколо корпусу опори, щоб бригадам будівельників не довелося змінювати сегменти ізоляції на ходу.

Коли рух має відбутися біля опори

У багатьох попередньо ізольованих лініях труба повинна ковзати через опору, коли вона розширюється та стискається. Ми можемо інтегрувати поверхню ковзання з низьким коефіцієнтом тертя в опору, встановлену на основі, без шкоди для ізоляції. Полірований лист з нержавіючої сталі прикріплений до нижньої сторони ізоляційного блоку в поєднанні з PTFE або графітовою прокладкою у верхній частині базової плити. Весь вузол ковзання укладено в герметичний опорний корпус, тому пил або волога не можуть потрапити на поверхні ковзання. Розрахунковий діапазон руху розраховується відповідно до аналізу напруги в трубі з великим запасом міцності.

Документація, яка відповідає якості продукту

Кожне замовлення на попередньо ізольовану опору від Tianshun включає:

Сертифікати матеріалів EN 10204 типу 3.1 для всіх конструкційних сталей і болтів.

Специфікації ізоляційних матеріалів із зазначенням теплопровідності, міцності на стиск і паропроникності при розрахунковій температурі.

Звіти про перевірку розмірів, що підтверджують товщину блоку, розміри базової плити, а також загальну висоту та центрування вузла.

Записи заводського виробництва показують умови навколишнього середовища під час склеювання та затвердіння, які є критичними для тривалої цілісності адгезії.

Типові програми

Мережі централізованого опалення та охолодження, де попередньо ізольовані системи труб є стандартними

Заглиблені та надземні попередньо ізольовані стелажі для труб на промислових підприємствах

СПГ і кріогенні трубопроводи, де пароізоляційний бар’єр із заводським герметизацією значно скорочує затримки введення в експлуатацію

Харчові та фармацевтичні підприємства, які потребують гігієнічних опорних поверхонь, які можна мити

Будь-який проект, де скорочення праці ізоляції на місці є вимірюваною вартістю та вигодою за графіком

Чому варто вибрати Tianshun для попередньо ізольованих опор?

Ми не розглядаємо ізоляцію як запізнілу думку і не просто запихаємо блок у стандартне взуття. Наша власна команда інженерів бере розміри ваших труб, специфікації ізоляції та структурні навантаження та конфігурує кожну опору так, щоб ізоляційний блок працював у межах допустимої напруги стиску, паровий бар’єр міг бути виконаний бригадою будівельників без імпровізації, а опорна плита відповідала вашій цивільній або конструкційній сталі. Цей підхід до дизайну в поєднанні з нашим 14-річним досвідом і частотою повторних замовлень понад 70% гарантує, що ви отримаєте опору, яка зберігає тепло там, де воно належить, і не пропускає конденсат.

FAQ

З: Чи можна замінити ізоляційний блок, якщо він пошкоджений?

A: Він скріплений та інкапсульований, що робить заміну на місці непрактичною. Ми рекомендуємо замовляти запасний вузол для критичних місць. Міцний сталевий корпус мінімізує ризик пошкодження під час транспортування.

Q: Який температурний діапазон охоплюють ці опори?

A: Від -196°C до +140°C для стандартних комбінацій PIR/пористого скла. Для більш високих температур можна використовувати блоки з силікатного кальцію.

Питання: чи потрібно мені надати власну пластину?

A: Ні. Ми можемо інтегрувати ковзну пластину під час виготовлення, і ковзна поверхня залишається запечатаною всередині опорного корпусу.

З: Як ущільнити ізоляцію труби на вашій опорі?

A: Ми надаємо металеву ущільнювальну манжету навколо опори. Ваша команда просто притискає ізоляційну оболонку труби до цього хомута та герметизує її стандартною клейкою стрічкою або мастикою.

З: Які стандарти застосовуються?

A: Виготовлення сталі відповідно до MSS SP-58/69. Ізоляційні блоки відповідають EN 14305 (пористе скло) або EN 13165 (PUR/PIR). Ми також можемо відповідати конкретним кодам проектів, таким як EN 253, для труб централізованого теплопостачання.
