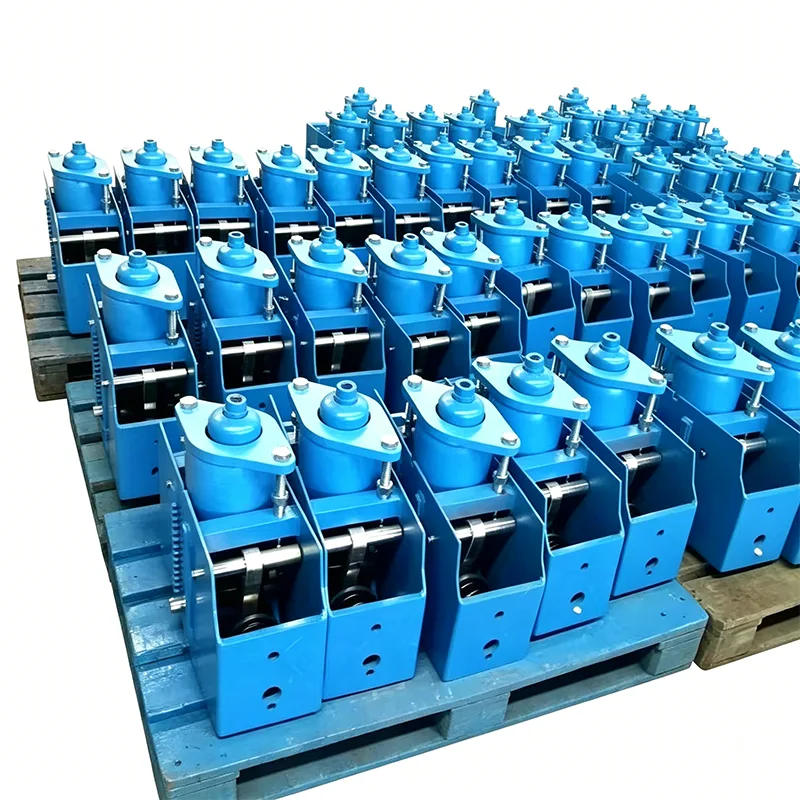

Пружинна вішалка з високим навантаженням

Пружинний підвіс високого навантаження є ключовим компонентом для контролю переміщення та навантаження в промислових трубопровідних системах. В умовах високої температури та високого тиску трубопроводи генерують теплове розширення та зсув через зміни температури. Якщо опорна сила змінюється зі зміщенням, це призведе до концентрації напруги в трубопроводі та загрожуватиме безпечній роботі системи. Наша пружинна підвіска з постійним високим навантаженням розроблена на основі принципу рівноваги моментів. Він може безперервно видавати стабільну опорну силу протягом усього ходу вертикального зміщення трубопроводу, ефективно уникаючи пошкодження трубопроводів і підключеного обладнання, викликаного додатковим навантаженням.

Yangzhou Tianshun Pipeline Technology Co., Ltd., заснована в 2012 році, зосередилася на галузі опор і підвісів для трубопроводів, накопичивши 14 років виробництва та досвіду застосування. Наша продукція обслуговувала ключові проекти в енергетичній, нафтохімічній, енергетичній та інших галузях промисловості в більш ніж 40 країнах по всьому світу та завоювала довгострокову довіру з боку клієнтів завдяки стабільній якості.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відвантаженням, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Основний принцип роботи

Пружинна підвіска з постійним навантаженням із постійним навантаженням використовує спільну конструкцію двоважільного механізму та спіральної пружини, що забезпечує постійну вихідну силу на основі механічного принципу рівноваги моментів:

▶  Механізм рівноваги моментів: коли трубопровід створює теплове зміщення, пружинний вузол передає крутний момент через механізм важеля, зберігаючи момент навантаження та момент пружини завжди збалансованими

▶  Компенсація направляючої кулачка: вбудована прецизійна структура направляючої кулачка компенсує коливання навантаження, спричинені механічним тертям і виробничими відхиленнями

▶  Пристрій індикатора ходу: оснащений візуалізованим індикатором переміщення, який може спостерігати зміщення трубопроводу в режимі реального часу, що полегшує установку та налаштування на місці

Технічні параметри

Основні характеристики продукту

1. Стабільна продуктивність постійного навантаження

Відхилення навантаження пружинного підвіски з постійним навантаженням контролюється в межах ±5% протягом повного ходу, що перевищує вимоги національного стандарту. Завдяки комбінації багатодискових пружин і точному механічному дизайну це гарантує, що трубопровід завжди отримує рівномірну опору під час термічного зміщення, що принципово усуває ризик концентрації напруги.

2. Сильна адаптивність до умов важкого навантаження

Оптимально розроблена для трубопровідних систем з високим навантаженням, несуча рама використовується з високоміцної конструкційної сталі Q345B, а пружинний циліндр утворений інтегральним обертанням, усуваючи приховані небезпеки кругових зварних швів. Продукт може витримувати максимальне навантаження 1000 кН, задовольняючи потреби опори трубопроводів із великим навантаженням на великих електростанціях, нафтопереробних установках та інших об’єктах.

3. Зручне встановлення та обслуговування

▶  Обладнаний пристроєм блокування навантаження для фіксації пружини під час встановлення та транспортування, запобігаючи випадковому зсуву

▶  Навантаження на місці можна точно налаштувати в межах ±10% для адаптації до фактичних відхилень робочих умов

▶  Стандартизовані інтерфейси підключення, сумісні з різними формами встановлення трубопроводу

▶  Модульна конструкція, зручна заміна зношуваних частин

4. Повне покриття робочих умов

Продукт може адаптуватися до діапазону робочих температур від -20 ℃ до 450 ℃. Для особливих умов роботи, таких як низькотемпературний СПГ і високотемпературна пара, можна налаштувати відповідні високотемпературні або низькотемпературні стійкі матеріали, щоб забезпечити надійність роботи в екстремальних умовах.

Технічні характеристики продукту

Контроль виробництва та забезпечення якості

У нас є повна система виробництва та випробувань, щоб забезпечити надійну роботу кожної пружинної підвіски з постійним навантаженням:

▶  Автоматизоване виробниче обладнання: оснащене автоматичними виробничими лініями сильфонів і різноманітним обладнанням для формування та обробки для реалізації стандартизованого виробництва ключових процесів

▶  Ідеальна система випробувань: кожен продукт проходить випробування на навантаження та переміщення перед доставкою, після чого видаються звіти про перевірку

▶  Професійна технічна команда: має групу техніків, які багато років займаються дослідженнями та розробкою та виробництвом опор для трубопроводів і підвісів

▶  Управління відстеженням матеріалів: такі сировинні матеріали, як пружинна та конструкційна сталь, надходять зі звичайних металургійних заводів із сертифікатами якості матеріалів, які можна відстежувати.

Сервіс і підтримка

▶  Передпродажна технічна підтримка: професійна команда продажів, знайома з різними робочими умовами, може надати пропозиції щодо вибору та технічні рішення відповідно до параметрів трубопроводу

▶  Індивідуальні послуги: Підтримка персоналізації продукту для спеціальних навантажень, спеціальних переміщень і спеціальних форм установки

▶  Післяпродажна гарантія: надайте інструкції з монтажу та технічну консультацію та миттєво реагуйте на проблеми з якістю продукту

▶  Цикл доставки: звичайні моделі є в наявності, а індивідуальні продукти доставляються відповідно до узгодженого циклу
