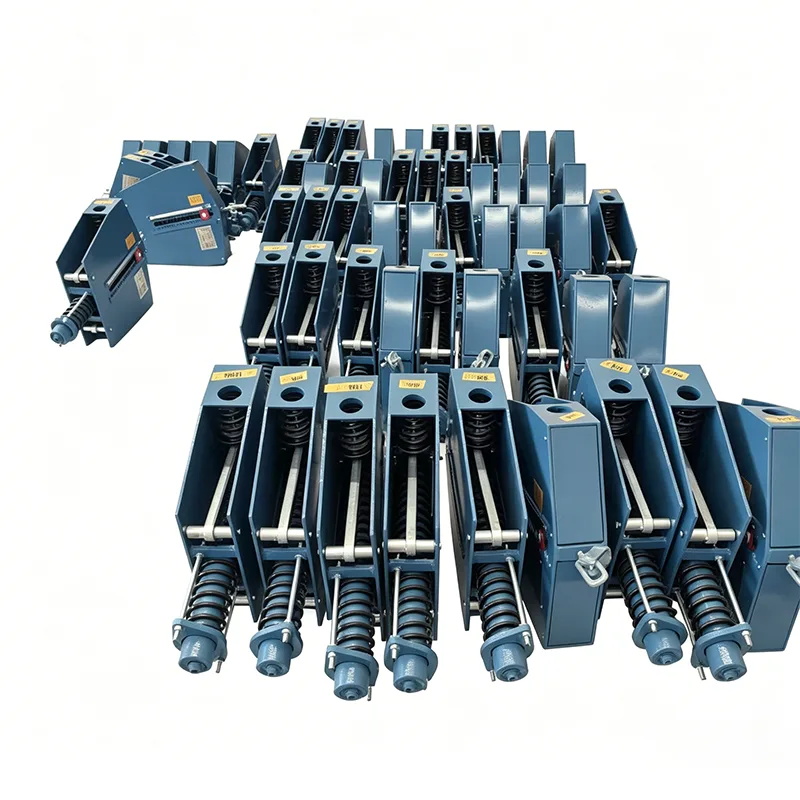

Теплоелектростанція Constant Spring Hanger

У складних пароводяних, газоповітряних і пиловугільних системах теплоелектростанцій тепловий зсув трубопроводів, викликаний різкими змінами температури, є основною прихованою небезпекою, що загрожує безпеці системи. Спираючись на 14 років технічного накопичення в області підтримки трубопроводів, Yangzhou Tianshun Pipeline Technology Co., Ltd. спеціально розробила термоелектростанцію Constant Spring Hanger для умов роботи в теплоенергетиці. Розроблений на основі принципу рівноваги моментів, цей продукт забезпечує безперервну постійну опорну силу, коли в трубопроводах виникає вертикальне теплове зміщення, ефективно поглинає та компенсує напругу зміщення, запобігає пошкодженню трубопроводів і підключеного обладнання додатковими навантаженнями та забезпечує тривалу безпечну роботу електростанцій.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відвантаженням, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Технічні характеристики продукту

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)
Положення установки	Горизонтальний / Вертикальний
Оздоблення корпусу	Гаряче цинкування/епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

Інженерне застосування та реалізація вартості

Трубопровідні системи теплових електростанцій пред'являють надзвичайно високі вимоги до надійності опорних частин. При проектуванні підвіски з постійною пружиною теплової електростанції ми повністю врахували практичні інженерні недоліки:

Усунення додаткових навантажень: у межах зазначеного діапазону навантаження-переміщення момент пружини та момент навантаження завжди зберігають динамічну рівновагу, уникаючи деформації трубопроводу або витоку з’єднання, викликаного тепловим розширенням і холодним стисненням.

Точне налаштування холодного стану: виробник виконує налаштування попереднього стиснення суворо відповідно до встановленого навантаження користувачами та фіксує індикаторну пластину в теоретичному робочому положенні холодного стану за допомогою позиціонуючих блоків, забезпечуючи тимчасове жорстке положення пружини під час встановлення на місці та уникаючи випадкового напруження під час будівництва.

Інтуїтивно зрозумілий контроль роботи та технічного обслуговування: конструкція пластини з індикатором зовнішнього переміщення дозволяє персоналу з експлуатації та технічного обслуговування інтуїтивно перевіряти, чи відповідає зміщення опори пружини під робочим навантаженням конструкції після того, як трубопровід буде введено в нормальний режим роботи, полегшуючи профілактичне обслуговування.

Суворий контроль якості та специфікації встановлення

Кожен продукт повністю перевіряється на підприємстві перед відправкою

Перед відправкою кожен продукт проходить повну програму внутрішнього тестування. Ця програма охоплює перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-переміщення та вимірювання товщини покриття. Звіти про заводські випробування (FTR) і звіти про випробування матеріалів (MTR) постачаються разом із вантажем.

Це власне тестування не є тестуванням третьої сторони, акредитованим ILAC

Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна замовити окремо як додаткову послугу.

Додаткові сторонні послуги перевірки (котирується окремо)

1. Тестування матеріалу

Доступні аналіз хімічного складу, випробування на розтяг, низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Можуть бути надані магнітопорошкові випробування (MT), рідкі проникаючі випробування (PT), ультразвукові випробування (UT) і радіографічні випробування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування під наглядом, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Що робить нас різними

Порівняння з міжнародною опорною системою труб LISEGA

Для точності навантаження, стандартів випробувань і систем документації ми використовуємо міжнародну систему опор труб LISEGA як еталон.

Більше, ніж стандартний вітчизняний виробник

Стандартний вітчизняний виробник зазвичай постачає тільки продукт. Ми йдемо далі, надаючи криву навантаження-переміщення для кожного пружинного блоку. Ми також допомагаємо організувати стороннє тестування SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.

Чому варто обрати вішалку з постійною пружиною для теплової електростанції Tianshun?

Багатий досвід проектування теплоенергетики: продукція широко використовується в пароводяних трубопроводах і системах підвіски котельного обладнання теплових електростанцій в країні та за кордоном і витримала випробування циклів запуску та зупинки кількох блоків.

Індивідуальна інженерна підтримка: ми надаємо технічні послуги повного процесу, починаючи з розрахунку напруги в трубопроводі, вибору типу та відповідності до інструкцій із встановлення на місці, гарантуючи, що кожна опора точно відповідає робочим умовам.

Стабільна доставка в ланцюжок поставок: покладаючись на автоматизовані виробничі лінії та повне випробувальне обладнання на нашій базі в Цзянсу, ми забезпечуємо своєчасну та високоякісну доставку матеріалів для великих серійних проектів теплової енергетики.

Підтримка повного життєвого циклу: ми створюємо ексклюзивні файли проекту та надаємо оцінку стану та вказівки щодо заміни під час технічного обслуговування, що зупиняється, зменшуючи ризики експлуатації та обслуговування електростанцій.

Отримайте технічну підтримку зараз:

Компанія Yangzhou Tianshun Pipeline Technology Co., Ltd. прагне забезпечити стабільну та надійну гарантію підтримки трубопроводів для глобальних теплоенергетичних підприємств із високоякісним кріпленням постійної пружини теплової електростанції!
