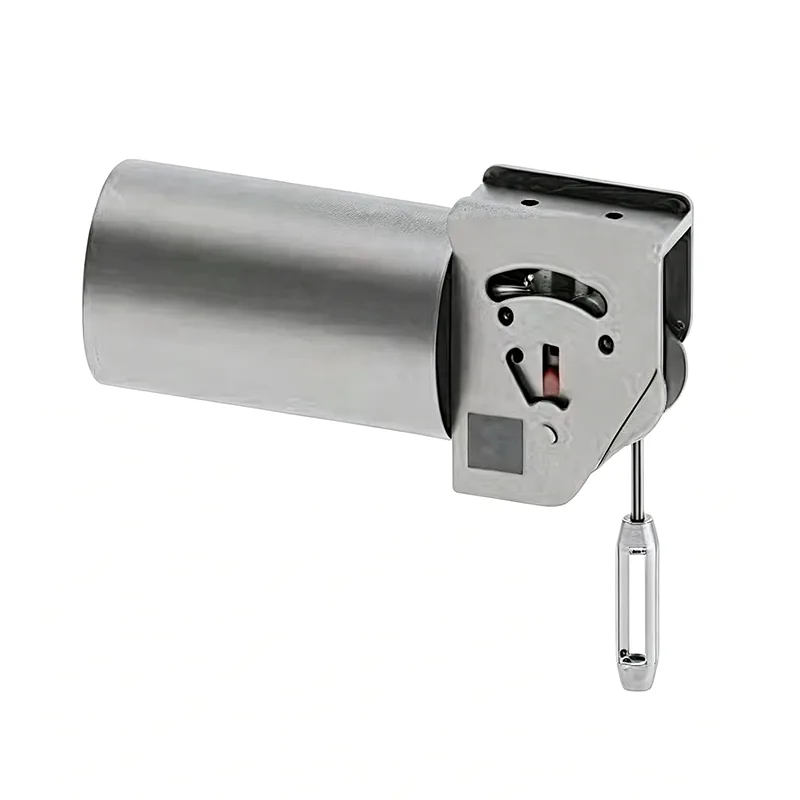

MSS SP-58 Постійна пружинна вішалка

Yangzhou Tianshun Pipeline Technology Co., Ltd., заснована в 2012 році, експортує продукцію в більш ніж 40 країн світу і має багатий досвід реалізації міжнародних проектів. MSS SP-58 Constant Spring Hanger — це спеціальний експортний продукт, виготовлений у суворій відповідності до стандарту SP-58 Товариства стандартизації виробників промисловості арматури та арматури (MSS), спеціально розроблений для міжнародних інженерних проектів, проектів, що фінансуються за кордоном, і проектів генерального підряду EPC із застосуванням американських стандартних специфікацій проектування.

Крива навантаження-переміщення, отримана в результаті типового випробування постійної пружинної опори/підвіски. Горизонтальна вісь означає переміщення, а вертикальна вісь - навантаження. Крива залишається приблизно горизонтальною по всьому робочому ходу, демонструючи, що опорна сила залишається практично постійною, коли трубопровід прогинається внаслідок теплового розширення та звуження.

Цей тип випробування перевіряє постійність навантаження, стабільність повного ходу та експлуатаційну надійність постійних пружин. Усі виробничі одиниці підлягають калібруванню навантаження перед відвантаженням, відхилення навантаження контролюється в межах ±6% відповідно до ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Ці продукти застосовуються до промислових трубопровідних систем із великим тепловим переміщенням, включаючи магістральні паропроводи та інші високотемпературні та високонапірні трубопроводи.

Інтерпретація стандарту MSS SP-58

MSS SP-58 — це американський національний стандарт для трубних підвісок і опор, а також авторитетний стандарт, широко прийнятий у міжнародному інженерному співтоваристві, розроблений Товариством стандартизації виробників арматури та арматури.

Основні вимоги стандарту:

▶  Визначає вимоги до проектування, виробництва та випробувань опор і підвісок для пружин із постійною силою

▶  Уточнює технічні показники, такі як постійність навантаження, матеріали, перевірка та маркування

▶  Це допоміжний стандарт для специфікацій трубопроводів серії API та ASME B31

▶  Є обов’язковою вимогою для міжнародних проектів EPC, проектів з іноземним фінансуванням та експортних проектів

MSS SP-58 Constant Spring Hanger повністю відповідає всім технічним вимогам цього стандарту і може використовуватися безпосередньо для інженерних проектів за американською системою стандартів.

Технічне порівняння: американський стандарт і китайський національний стандарт

Елемент порівняння	MSS SP-58 (американський стандарт)	NB/T 47038 (Китайський національний стандарт)
Постійність навантаження	≤±5%	≤±6%
Вимоги до матеріалів	Стандартна сталь AISI, необхідна відстежуваність матеріалу	Стандартна сталь GB
Вимоги до зварювання	AWS D1.1 Атестація процедури зварювання	JB/T 4709
Вимоги до перевірки	100% магнітно-порошковий тест + тест на навантаження	Відбір проб
Вимоги до маркування	Сталева штампування	Маркування таблички
Вимоги до документів	Звіт про випробування матеріалів MTR + план випробувань інспекції ITP	Заводський кваліфікаційний сертифікат
Вимоги до покриття	Стандарт покриття SSPC	Вітчизняний стандарт покриття
Одиниця вимірювання	Переважно імперська (фунт, дюйм)	Метричний (кН, мм)
Весняна серія	Стандартна система нумерації MSS	Вітчизняна стандартна нумерація

MSS SP-58 Constant Spring Hanger є вищим за вітчизняні стандарти щодо сталості, відстеження матеріалу та вимог до перевірки, що відповідає суворим вимогам міжнародних проектів.

Технічні характеристики продукту

Таблиця специфікацій постійної пружинної вішалки	приклад
Модель / Серія	PH, LH, CA, CS, TH
Вантажопідйомність (робоча)	0,1 кН - 500 кН
Total Travel	50 мм, 100 мм, 200 мм, 400 мм
Фактична подорож	До 600 мм
Відхилення навантаження (допуск)	±5% (Стандарт) / ±3% (Високий Prec.)
Положення установки	Горизонтальний / Вертикальний
Оздоблення корпусу	Гаряче цинкування/епоксидна смола
Робоча температура	від -20°C до +80°C (навколишнє середовище)
Матеріал пружинної котушки	60Si2Mn / 50CrVA
Діапазон регулювання навантаження	±10% (регулювання поля)

Особливі вимоги до продуктів американського стандарту та наших рішень

Відстеження матеріалу

Усі сталеві матеріали закуповуються на металургійних заводах, сертифікованих американським стандартом

Кожна сталева пластина та круглий стрижень мають унікальне число нагріву

Надайте повний звіт про випробування матеріалу (MTR)

100% простежуваний хімічний склад і механічні властивості матеріалу

Контроль процесу зварювання

Проводити специфікацію процедури зварювання / протокол кваліфікації процедури (WPS/PQR) відповідно до AWS D1.1

Зварювальники працюють з сертифікатами та регулярно проходять атестацію

100% магнітно-порошковий тест (MT) для основних несучих зварних швів

Записи про зварювання повністю архівуються, відстежуються зварювальник і дата

Сувора фабрична інспекція

Підготуйте план інспекційних випробувань (ITP)

Клієнти можуть вказати точки утримання (бали H) і бали свідка (бали W)

Випробування навантаження на повний хід для кожного продукту з випущеними тестовими кривими

Сторонні інспекційні органи (BV, SGS, TÜV) можуть бути присутніми на місці для свідків

Американська стандартна система покриття

Піскоструминне видалення іржі відповідно до SSPC-SP10

Епоксидна цинкбагата грунтовка + поліуретанове покриття, товщина сухої плівки ≥120 мкм

Випробування сольовим туманом ≥500 годин, що відповідає вимогам морського середовища

Доступний звіт про випробування покриття

Постійне маркування

Штампування на корпусі виробу: модель, навантаження, робочий об’єм, число нагріву, дата виробництва

Табличка з нержавіючої сталі: назва компанії, стандартний номер, контрольний знак

Чітке та постійне маркування, що відповідає вимогам проекту щодо відстеження

Експортний досвід виконання проектів

Протягом останніх 14 років наш MSS SP-58 Constant Spring Hanger був успішно доставлений у численні міжнародні проекти:

▶  Південно-Східна Азія: нафтохімічні проекти в Сінгапурі, Індонезії, Малайзії

▶  Близький Схід: проекти нафтопереробних заводів у Саудівській Аравії, ОАЕ, Омані

▶  Африка: проекти електростанцій у Південній Африці, Єгипті, Алжирі

▶  Південна Америка: енергетичні проекти в Бразилії, Аргентині

▶  Європа та Америка: підтримка проектів у США, Великій Британії, Німеччині

Типові випадки:

▶  Проект нафтопереробного заводу потужністю 20 мільйонів тонн на рік на Близькому Сході: поставлено понад 800 комплектів американських стандартних пружинних опор і підвісів, які одночасно пройшли перевірку SGS

▶  Проект СПГ-терміналу в Південно-Східній Азії: американські стандартні низькотемпературні підвіски з постійною силою, пройшли інспекцію третьої сторони BV

▶  Проект африканської електростанції: виготовлено за американськими стандартами, надано повні документи ITP та MTR

Сертифікація якості та система документації

Кваліфікаційні сертифікати

Сертифікація системи управління якістю ISO 9001:2015

Ліцензія на виробництво спеціального обладнання (компоненти напірного трубопроводу)

Може співпрацювати з клієнтами щодо сертифікації PED, CE та інших

Пакет документів про доставку (стандарт для проектів американського стандарту)

Звіт про випробування матеріалу (MTR)

Специфікація процедури зварювання / Запис про кваліфікацію процедури (WPS/PQR)

План інспекційних випробувань (ITP)

Випробувальна крива навантаження-переміщення для кожного продукту

Звіт про випробування магнітних частинок (звіт MT)

Протокол випробування покриття

Сертифікат відповідності

Інструкція з монтажу та експлуатації (китайською та англійською мовами)

Ексклюзивні послуги для експортних проектів

▶  Стандартне підключення: знайомство з ASME B31.1/B31.3, API та іншими американськими стандартними системами, точне розуміння технічних вимог

▶  Підтримка документів: надайте всю технічну документацію, необхідну для проектів американського стандарту, налаштовану відповідно до шаблонів клієнтів

▶  Співпраця в інспекції: співпрацюйте з клієнтами або сторонніми інспекційними агентствами (SGS, BV, TÜV тощо) для перевірки заводу

▶  Упаковка та транспортування: Спеціальна для експорту упаковка в дерев’яну коробку без фумігації, придатна для морського та повітряного транспортування

▶  Обслуговування документів: надайте повний комплект експортних документів, включаючи сертифікат походження, сертифікат перевірки товару, матеріали митної декларації

▶  Технічна підтримка: технічна підтримка китайською та англійською мовами, співпраця з технічними роз’ясненнями проекту EPC

▶  Гарантія доставки: пріоритетне планування виробництва для експортних проектів для забезпечення своєчасної доставки

MSS SP-58 Constant Spring Hanger є надійним вибором для міжнародних інженерних проектів. Ми не лише надаємо продукцію, що відповідає американським стандартам, але й надаємо послуги повного процесу від технічної стиковки, підготовки документів, інспекційної співпраці до експортної логістики, забезпечуючи безперебійну доставку ваших експортних проектів.

Кожен продукт повністю перевіряється на підприємстві перед відправкою

Перед відправкою кожен продукт проходить повну програму внутрішнього тестування. Ця програма охоплює перевірку розмірів і візуальний контроль, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, де це можливо, випробування пружинного навантаження з кривими навантаження-переміщення та вимірювання товщини покриття. Звіти про заводські випробування (FTR) і звіти про випробування матеріалів (MTR) постачаються разом із вантажем.

Це власне тестування не є тестуванням третьої сторони, акредитованим ILAC

Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це можна замовити окремо як додаткову послугу.

Додаткові сторонні послуги перевірки (котирується окремо)

1. Тестування матеріалу

Доступні аналіз хімічного складу, випробування на розтяг, низькотемпературний удар за Шарпі та випробування на твердість.

2. Зварювання НК

Можуть бути надані магнітопорошкові випробування (MT), рідкі проникаючі випробування (PT), ультразвукові випробування (UT) і радіографічні випробування (RT).

3. Випробування пружинного навантаження

Включено криві навантаження-переміщення.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування під наглядом, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Що робить нас різними

Порівняння з міжнародною опорною системою труб LISEGA

Для точності навантаження, стандартів випробувань і систем документації ми використовуємо міжнародну систему опор труб LISEGA як еталон.

Більше, ніж стандартний вітчизняний виробник

Стандартний вітчизняний виробник зазвичай постачає тільки продукт. Ми йдемо далі, надаючи криву навантаження-переміщення для кожного пружинного блоку. Ми також допомагаємо організувати стороннє тестування SGS і перевірки при свідках, а також підтримуємо перевірку документів інженерами PE/CPE для закордонних проектів.
