Підтримка труб для кріогенних послуг

У системах кріогенних трубопроводів навіть невелика помилка в конструкції опори може призвести до крихких руйнувань, надмірного нагрівання або небезпечного навантаження на підключене обладнання. Компанія Yangzhou Tianshun з 2012 року розробляє опори труб для ліній зрідження СПГ, терміналів для зберігання етилену та блоків поділу повітря. Ми розуміємо, що опора в цьому сервісі — це не просто шматок сталі — це ретельно розрахована збірка, яка має витримувати холодну усадку, підтримувати цілісність ізоляції та залишатися структурно міцною протягом десятиліть.

Вибір матеріалів, який ставить безпеку на перше місце

Усі наші опори для труб для кріогенного обслуговування виготовляються з матеріалів, які зберігають міцність за найнижчих робочих температур. Для металевого шляху навантаження ми зазвичай використовуємо болтове з’єднання ASTM A320 L7, нержавіючу сталь 304L або 316L для корпусів затискачів і низькотемпературну вуглецеву сталь (A350 LF2), якщо це дозволяють умови конструкції. Кожне нагрівання матеріалу перевіряється на удар при мінімальній розрахунковій температурі — значення V-подібного надрізу Шарпі надаються як стандарт у вашому пакеті документації, а не лише за запитом.

Розроблено для холодної усадки та зміни навантаження

Коли 30-метрова труба СПГ охолоджується від температури навколишнього середовища до -162°C, вона може стиснутися більш ніж на 50 мм. Наші опорні вузли налаштовані таким чином, щоб дозволити цей рух без виникнення вторинних напруг. Ми пропонуємо:

Кріогенні пластини ковзання з PTFE або просоченими графітом поверхнями прокладок, прикріпленими до несучого ізоляційного блоку, який запобігає передачі холоду на опорну сталь.

Попередньо встановлені холодні башмаки, які компенсують термічне стиснення, усуваючи здогади під час встановлення.

Постійні пружинні опори, налаштовані на підтримку майже нульового коливання навантаження в усьому діапазоні холодного руху, запобігаючи перевантаженню сопел кріогенних насосів і компресорів.

Інтегрована ізоляція, яка запобігає льоду та конденсату

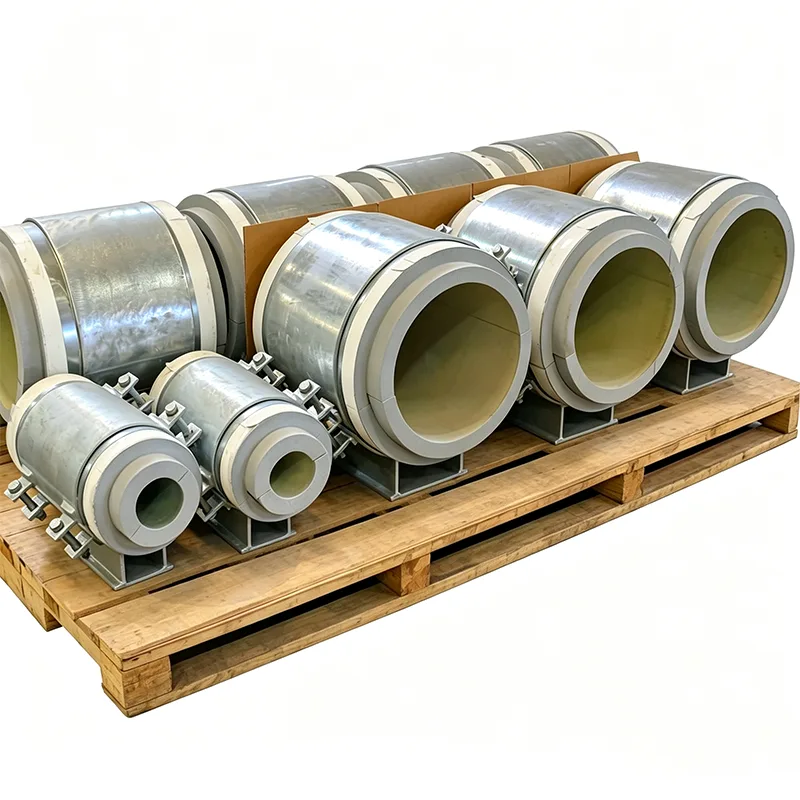

Тріснутий пароізоляційний бар’єр або холодна пляма на опорі можуть призвести до утворення льоду, CUI (корозії під ізоляцією) та втрати енергії. Наші опори розроблені для інтеграції як із системами ізоляції PIR (поліізоціанурат), так і з стільниковим склом. Несуча ізоляційна секція повністю закрита між башмаком труби та конструкційною опорою з безперервним пароізоляційним шляхом. Ми також можемо попередньо вирізати вторинну ізоляцію відповідно до товщини вашого підрядника трубопроводів і деталей оболонки.

Тестування та документація для повної відстежуваності

Перш ніж будь-який продукт покине наш завод, він проходить повну програму внутрішніх випробувань

Перед відправкою кожен продукт проходить повну власну програму випробувань. Розмірна та візуальна перевірка, PMI (позитивна ідентифікація матеріалу), випробування на твердість, неруйнівний контроль MT/PT, якщо це можливо, випробування пружинного навантаження з кривими навантаження-переміщення та вимірювання товщини покриття є частиною цієї програми. Надаються протоколи заводських випробувань (FTR) і протоколи випробувань матеріалів (MTR).

Будь ласка, зверніть увагу: Внутрішнє тестування не дорівнює тестуванню, акредитованому ILAC третьою стороною

Якщо потрібне тестування під наглядом третьої сторони або лабораторне тестування, це пропонується як окрема додаткова послуга.

Додаткові сторонні послуги перевірки, що пропонуються окремо

1. Тестування матеріалу

Послуги, доступні в цій категорії, включають аналіз хімічного складу, випробування на розтяг, випробування на удар при низькій температурі за Шарпі та випробування на твердість.

2. Зварювання НК

Пропоновані методи: магнітно-порошковий тест (MT), рідкий проникаючий тест (PT), ультразвуковий контроль (UT) і радіографічний тест (RT).

3. Випробування пружинного навантаження

Криві навантаження-переміщення є частиною цього тестування.

4. Перевірка захисту від корозії гарячого цинкування/епоксидного покриття

5. Тестування під наглядом, нагляд за фабрикою та передвідвантажувальна інспекція (PSI)

Чому ми виділяємося

Міжнародна система опор труб LISEGA як наш еталон

Наша точність навантаження, стандарти випробувань і системи документації порівнюються з міжнародною системою опор труб LISEGA.

За межами стандартної моделі внутрішнього постачальника

У той час як стандартний вітчизняний виробник постачає тільки продукт, ми включаємо криву навантаження-переміщення до кожного пружинного блоку. Крім того, ми надаємо допомогу стороннім SGS у тестуванні та перевірках під наглядом, а також підтримуємо перевірку документів PE/CPE інженерами для закордонних проектів.

Додатки

Термінали прийому СПГ та заводи для зменшення піків

Зберігання та транспортування етилену, пропілену та рідкого аміаку

Промислові газові установки (LOX, LIN, LAR)

Кріогенні трубопровідні галереї та вторинні зони утримання резервуарів

Холодні бокси в розділенні повітря та переробці вуглеводнів

Наші кріогенні опори працюють сьогодні в проектах на Близькому Сході, у Південно-Східній Азії та Північній Америці, надійно працюючи в деяких із найвимогливіших температурних умов.

Чому Тяньшунь?

Ми спеціалізований виробник, а не генеральний дистриб’ютор. Наша команда інженерів може визначити ізометричні показники напруги в трубопроводі, визначити кожне місце холодної опори та запропонувати оптимізовану збірку, яка зменшує витрати на матеріали та час встановлення без шкоди для ефективності ізоляції. Понад 70% нашого бізнесу пов’язані з повторними замовленнями — прямим результатом забезпечення передбачуваної якості кожного постачання.

FAQ

З: Яку найнижчу температуру можуть витримати ваші кріогенні опори?

A: До -196°C (температура рідкого азоту). Для обслуговування рідкого гелію зверніться до нашої команди інженерів.

Питання: Чи можете ви збігатися з нашими наявними трубними черевиками та деталями ізоляції?

A: Так. Ми регулярно виготовляємо індивідуальні креслення для клієнта, включаючи нестандартну висоту башмаків, стилі кріплення та товщину ізоляції.

З: Чи надаєте ви ізоляційний матеріал як частину підтримки?

A: Так, ми постачаємо несучу ізоляцію (PIR, піноскло або дерево), повністю прикріплену до башмака труби. Навколишня вторинна ізоляція та облицювання зазвичай застосовуються на місці, але ми можемо надати готові комплекти ізоляції.

З: Як запобігти розтріскування ізоляції під час циклічних холодних навантажень?

A: Несучий блок розроблено з міцністю на стиск, що значно перевищує максимальний розрахунковий тиск підшипника. Ми також виконуємо з’єднання в шаховому порядку в багатошаровій ізоляції та використовуємо гнучкі клейові системи, які пристосовуються до диференціального руху.

З: Яким стандартам відповідають ваші кріогенні опори?

Відповідь: Наші конструкції відповідають MSS SP-58, ASME B31.3, розділ VI (для LNG), EN 13480 і останнім рекомендаціям GIIGNL. Маркування CE відповідно до PED може бути надано, де це можливо.

З: Чи можете ви впоратися зі стислими термінами доставки екстрених запчастин?

A: Так. Ми зберігаємо запас звичайних кріогенних пластин і комплектів болтів. Для повністю виготовлених вузлів можливе експрес-виготовлення за 7-10 днів.
